1 Sanierungsbedarf dringend 1 – 2 Jahre nach Abgabe GEP Arbon 2001/02 Sanierungsbedarf kurzfristig 3 – 4 Jahre nach Abgabe GEP Arbon 2001/02 Ausgeführte Sanierung in diesem Planquadrant per Ende 2011

2 Kanalzustandsbilder der öffentlichen Kanalisation Bsp. Römerstrasse Bild 2: Fehlendes Wandungsteil Bild 1: Kanal Allgemeinzustand Bild 1 Bild 2

3 Bild 3: Rohrwand stark ausgewaschen Bild 4: Fehlendes Wandungsteil Bild 3 Bild 4

4 Bild 5: Rohrwand stark ausgewaschen Bild 6: Längsriss stark Bild 5 Bild 6

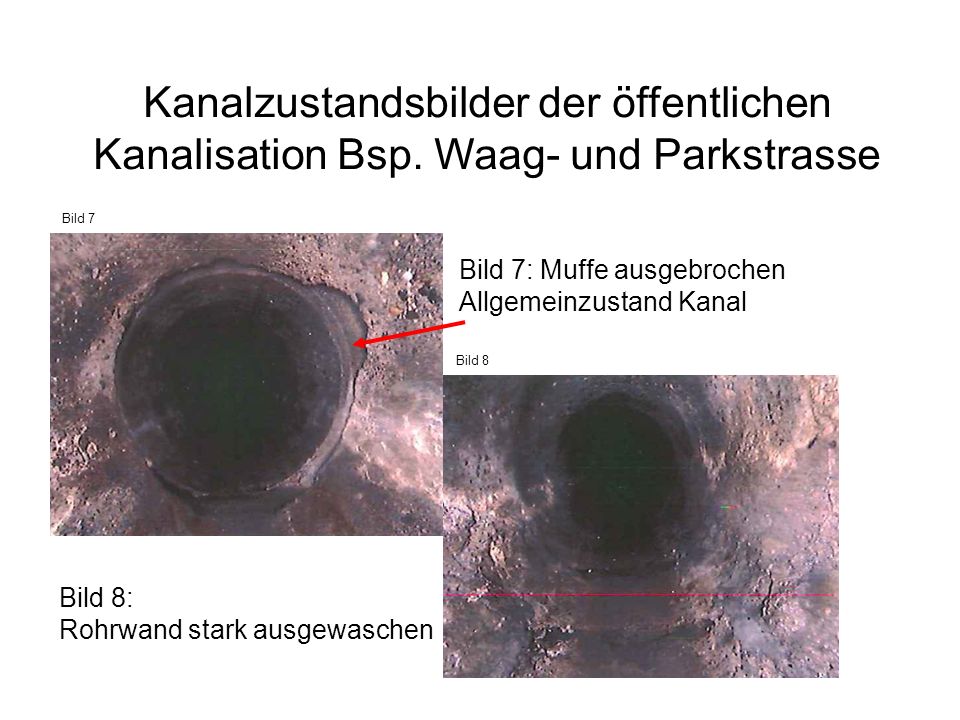

5 Bild 7: Muffe ausgebrochen Allgemeinzustand Kanal Bild 8: Rohrwand stark ausgewaschen Bild 7 Bild 8 Kanalzustandsbilder der öffentlichen Kanalisation Bsp. Waag- und Parkstrasse

6 Bild 9: Fehlendes Wandungsteil Bild 10: Querung Bild 9 Bild 10

7 Typisches Schadensbild 0.00 m m 24 Schadenbilder

8 Bsp. eines mangelhaften betrieblichen Unterhalts, Bleichestrasse Meteorkanal DN 1000 Kanalhaltungslänge effektiv ca. 62 m Diese Bilder zeigen auf, dass im Aufnahmejahr 2002 keine effektive Reinigung des Kanals ausgelöst wurde. Denn nach ca m musste infolge Ablagerungen, Wasserrückstau die Aufnahmen eingestellt werden. Infolge dem Projekt NLK wurde der gesamte Meteorkanal, inkl. dieser Haltung, im Jahre 2011 einer Sanierung unterworfen. Als Vorbereitung musste dieser Kanal gereinigt werden, um den Zustand mittels Kanal – TV erörtern zu können sowie die geeignete Sanierungsart ableiten zu können: Folgende Kosten sind hierfür aufgewendet worden: Angefallenes Spülgut ca. 105 to Reinigungskosten ca. Fr Entsorgungskosten ca. Fr
