Suche nach kosmischen Neutrinos auf dem Grund des Mittelmeeres

Präsentation zum Thema: "Suche nach kosmischen Neutrinos auf dem Grund des Mittelmeeres"—  Präsentation transkript:

1 Suche nach kosmischen Neutrinos auf dem Grund des Mittelmeeres
Alexander Kappes Physikalisches Institut Universität Erlangen-Nürnberg Tandemkolloquium Erlangen, Kosmische Strahlung Kosmische Neutrinos Das Neutrino-Teleskop ANTARES Zukünftige Neutrino-Teleskope

2 kosmische Strahlung Kosmische Strahlung Erstmals 1912 von Victor Hess während eines Ballonexperiments beobachtet Besteht bei hohen Energien dominant aus: Protonen und a-Teilchen < 1 TeV Satelliten / Ballonexp. > 1 TeV Luftschauerdetektoren (u.a. KASCADE, AGASA, Pierre-Auger) Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

3 Suche nach Quellen von hochenergetischer kosmischer Strahlung
kosmische Strahlung Suche nach Quellen von hochenergetischer kosmischer Strahlung für E < 1019 eV wegen Ablenkung im galaktischen Magnetfeld keine Richtungsinformation in diesem Energiebereich keine Identifikation von Quellen möglich bei Energien E > 1019 eV begrenzte Reichweite durch Wechselwirkung mit Mikrowellenhintergrund Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

4 Kosmische g-Strahlung
kosmische Strahlung Kosmische g-Strahlung H.E.S.S. Čerenkov-Teleskope (Namibia) RXJ 1713 with H.E.S.S.: (Galaktischer Supernovarest) Erste TeV g-Quelle mit aufgelöster Morphologie Struktur in guter Übereinstimmung mit der im Röntgenbereich Demonstriert eindeutig Beschleunigung in Supernova-Hülle  Quelle lokalisierbar  nur geringe Reichweite (100 Mpc für E ≈ 10 TeV)  unterscheidet nicht zwischen Hadron- und Elektron-Beschleunigung Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

5 ne : nm : nt ≈ 1 : 2 : 0 N (n) ≈ N (n)
kosmische Neutrinos Kosmische Neutrinos Neutrinos als Botenteilchen:  keine Ablenkung in Magnetfeldern  Identifikation der Quelle  Beweis für Hadronbeschleunigung  (fast) keine Wechselwirkung mit Materie  große Reichweite  schwer nachweisbar  große Detektoren erforderlich Produktion: Reaktion beschleunigter Protonen mit interstellaren Medium, 3K Mikrowellen-Hintergrundstrahlung oder Synchrotronstrahlung p + p(g) → p + X m + nm e + ne + nm Neutrino-Oszillation führt zu ne : nm : nt ≈ 1 : 1 : 1 ne : nm : nt ≈ 1 : 2 : 0 N (n) ≈ N (n) Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

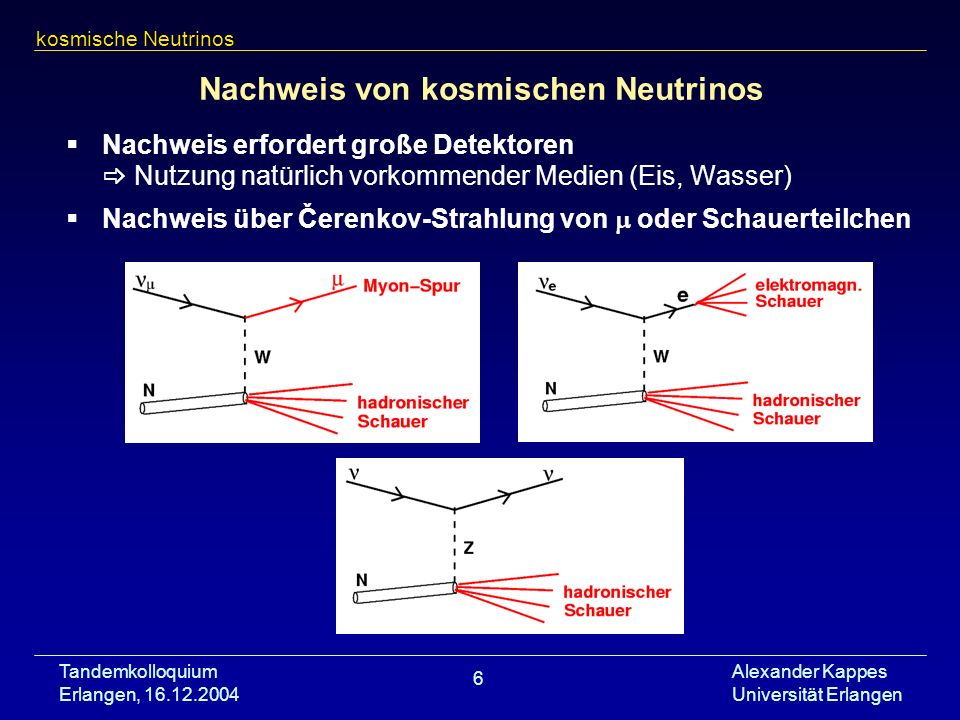

6 Nachweis von kosmischen Neutrinos
kosmische Neutrinos Nachweis von kosmischen Neutrinos Nachweis erfordert große Detektoren  Nutzung natürlich vorkommender Medien (Eis, Wasser) Nachweis über Čerenkov-Strahlung von m oder Schauerteilchen Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

7 Allgemeines Nachweisprinzip
kosmische Neutrinos Allgemeines Nachweisprinzip Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

8 Neutrino-Teleskope weltweit
kosmische Neutrinos Neutrino-Teleskope weltweit ANTARES (Mittelmeer) Medium: Salzwasser; im Aufbau Baikal (Baikal-See) Medium: Süßwasser; Daten seit 1991 NESTOR (Mittelmeer) Medium: Salzwasser; im Aufbau Dumand (Hawaii) Medium: Salzwasser; Pionierexperiment eingestellt AMANDA (Südpol) Medium: Eis; Daten seit 1997 Forschungs- und Entwicklungsprojekt für km3: NEMO (Mittelmeer) Zukunftsprojekte (km3): IceCube (Südpol), KM3NeT (Mittelmeer) Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

9 kosmische Neutrinos Messung des hochenergetischen atmosphärischen Neutrino-Spektrums durch AMANDA Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

10 Physik mit Neutrino-Teleskopen
kosmische Neutrinos Physik mit Neutrino-Teleskopen Identifikation und Vermessung von Neutrino-Quellen Diffuser Neutrino-Fluß Suche nach kalter dunkler Materie in Form von Weakly Interacting Massive Particles (WIMPs) guter Kandidat: Neutralino (mc ≈ 50 GeV – 1 TeV) Einfang in Gravitationspotential (z.B.: Erde, Sonne, Galaktisches Zentrum) Suche nach exotischen Teilchen: z.B. Nukleorite, magnetische Monopole Entdeckung von bisher Unbekanntem c + c → n + X Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

11 Beispiel: Suche nach Punktquellen
kosmische Neutrinos Beispiel: Suche nach Punktquellen Bis jetzt noch keine Quelle hochenergetischer kosmischer Neutrinos entdeckt Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

12 Warum ein Teleskop auf dem Grund des Mittelmeers?
ANTARES Warum ein Teleskop auf dem Grund des Mittelmeers? Himmelsabdeckung komplementär zu AMANDA Vorteil: Wasser ist gutes Čerenkov-Medium homogen  geringe Lichtstreuung Nachteil: optischer Untergrund durch 40K-Zerfall + Biolumineszenz Abschirmung des Tageslichts (Absorptionslänge ≈ 50 m) Abschirmung von atmosphärischen Myonen Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

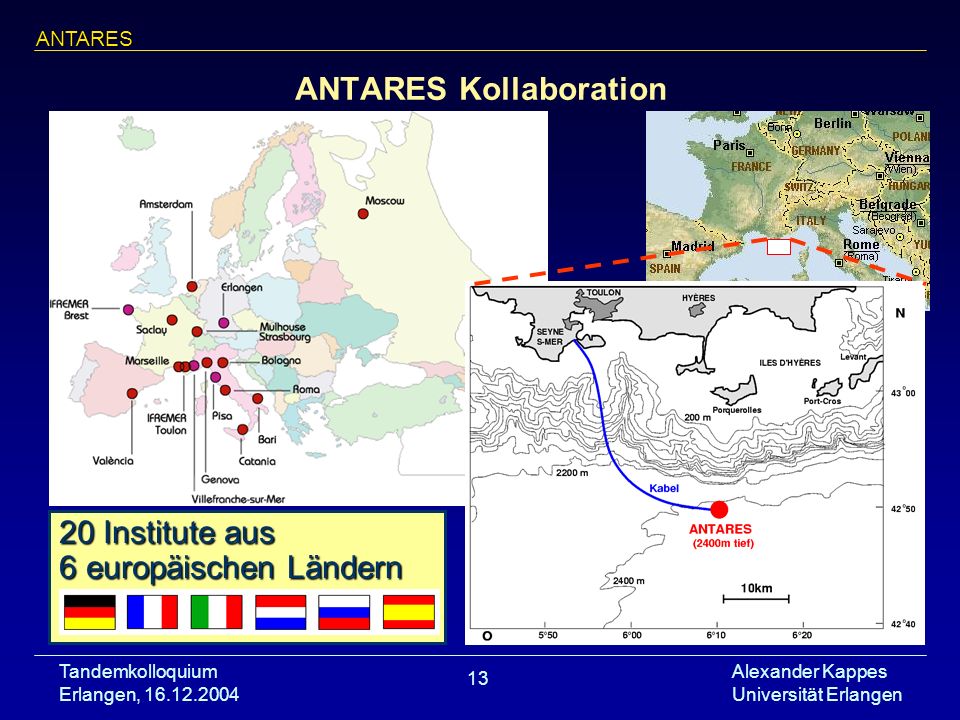

13 ANTARES Kollaboration
20 Institute aus 6 europäischen Ländern Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

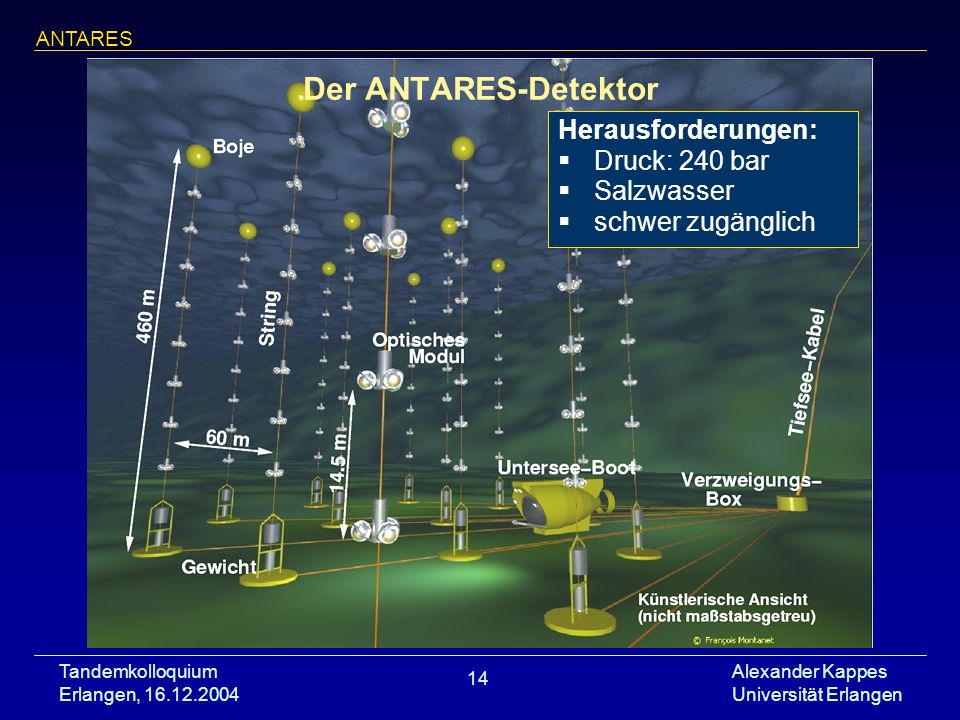

14 Der ANTARES-Detektor Herausforderungen: Druck: 240 bar Salzwasser
schwer zugänglich Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

15 akustischer Auslösemechanismus
ANTARES Der ANTARES-String Stockwerk Befestigung String-Kabel akustischer Auslösemechanismus Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

16 ø 43 cm, 600 bar Optisches Modul optisches Modul B-Abschirmung
ANTARES Optisches Modul optisches Modul Hamamatsu 10‘‘ PM Quanteneff.: >20% (360<l<460 nm) B-Abschirmung Amplitudenauflösung (Labormessung) ø 43 cm, 600 bar Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

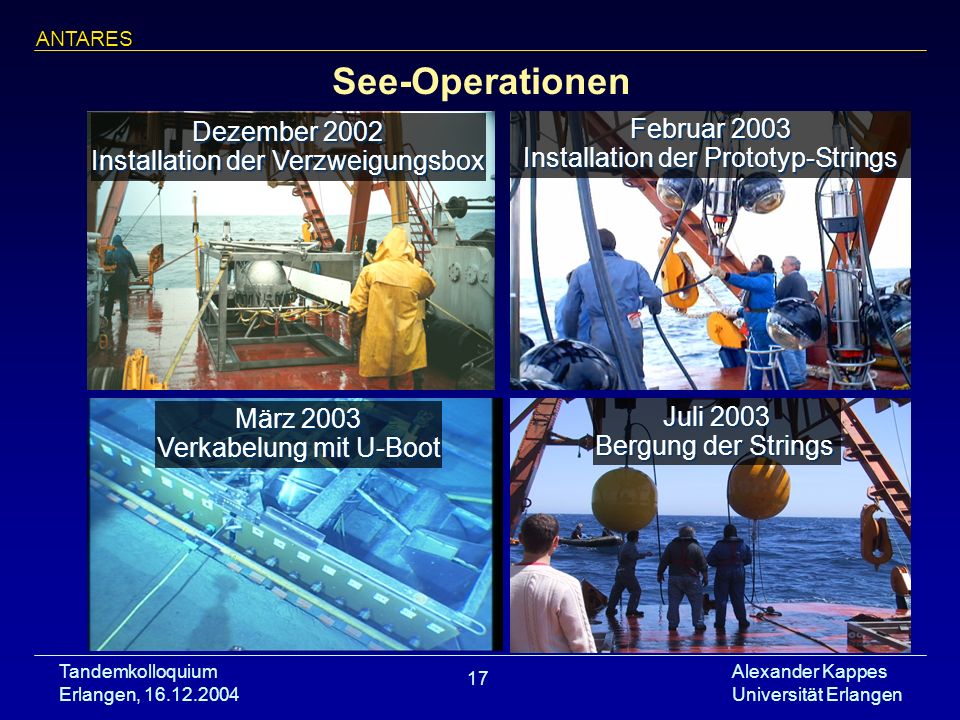

17 See-Operationen Dezember 2002 Februar 2003
ANTARES See-Operationen Dezember 2002 Installation der Verzweigungsbox Februar 2003 Installation der Prototyp-Strings März 2003 Verkabelung mit U-Boot Juli 2003 Bergung der Strings Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

18 Daten von den Prototyp-Strings
ANTARES Daten von den Prototyp-Strings Erfolgreiche Tests der Installationsprozeduren Langzeit-Daten des optischen Untergrunds aufgenommen aber auch Probleme: beschädigte Glasfaser + Wasserleck  keine Myon-Rekonstruktion möglich + Ausfall eines Stockwerks Baseline rate 0.4 Sekunden 3.5 Monate Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

19 Vom Photomultiplier-Signal zum Physik-Ergebnis
ANTARES Vom Photomultiplier-Signal zum Physik-Ergebnis Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

20 Vom Photomultiplier-Signal zum Physik-Ergebnis
ANTARES Vom Photomultiplier-Signal zum Physik-Ergebnis Online: Umwandlung der Čerenkov-Photonen in elektrische Signale mit Photomultipliern Digitalisierung der elektrischen Signale Transport an Land Verarbeitung auf Computerfarm: Kalibration der Daten (Amplitude, Zeitpunkt, Ort) Filterung der Daten Speichern der Daten Offline: Klassifizierung der Ereignisse Rekonstruktion der Ereignisse Physik-Analyse Rechenzentrum Lyon Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

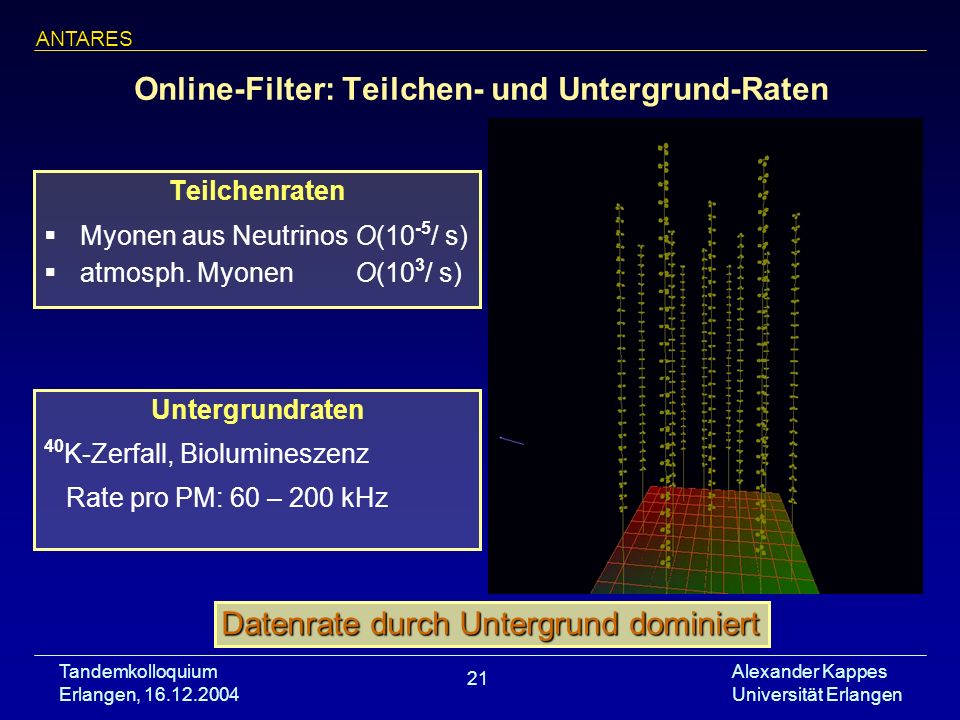

21 Online-Filter: Teilchen- und Untergrund-Raten
ANTARES Online-Filter: Teilchen- und Untergrund-Raten Teilchenraten Myonen aus Neutrinos O(10-5/ s) atmosph. Myonen O(103/ s) Untergrundraten 40K-Zerfall, Biolumineszenz Rate pro PM: 60 – 200 kHz Datenrate durch Untergrund dominiert Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

22 Online-Filter: Datenraten und Strategie
ANTARES Online-Filter: Datenraten und Strategie Datenrate vom Detektor („all-data-to-shore“): ~ 1 GB / s Datenratenlimit: ~ 1 MB / s (30 TB pro Jahr) Prozessierung der Daten auf Computerfarm ( ~ 100 PCs) Aufgabe des Filters: Reduktion des Untergrunds bei möglichst hoher Signaleffizienz Filterstrategie: Signalereignisse: PM-Signale zeitlich und räumlich korreliert Untergrund: PM-Signale zeitlich und räumlich statistisch verteilt Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

23 Online-Filter: Filterstufen
ANTARES Online-Filter: Filterstufen Stufe 1: Koinzidenzen auf einem Stockwerk (Dt < 20 ns) oder großes Einzelsignal (> 2.4 SPE) Stufe 2: Kausalitätsbedingung Dt < n / c · Dx Stufe 3: akzeptiert wenn genügend kausal verknüpfte Treffer Effizienz cos qc ≈ 1 / n Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

24 Optimierung des Online-Filter
ANTARES Optimierung des Online-Filter Kausalitätsbedingung: Dt < n / c · Dx Dxmin = Minimum der Abstände aller Trefferpaare in einem akzeptierten Ereignis Myonen E > 10 GeV Untergrund 100 kHz Schnitt Dxmin < 60 m: Untergrundunterdrückung ≈ 97%, Effizienzverlust ≈ 1.5% Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

25 Ereignisrekonstruktion: Myonen
ANTARES Ereignisrekonstruktion: Myonen Signatur: Čerenkov-Photonen von m-Spur Informationen: Photomultiplier-Ort und -Ausrichtung, Signalamplitude und Zeit, Eigenschaften der Čerenkov-Strahlung Spur-Rekonstruktion Energie-Rekonstruktion Dq < 0.3o (E > 10 TeV) D(log E) = 0.3 (E > 1 TeV) Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

26 Ereignisrekonstruktion: Schauer
ANTARES Ereignisrekonstruktion: Schauer Signatur: „Punktquelle“ von Čerenkov-Photonen Informationen: PM Ort / Ausrichtung, Signalamplitude / Zeit, Eigenschaften der Čerenkov-Strahlung Winkelauflösung: Energieauflösung: D(log E) ≈ 0.23 Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

27 ANTARES: weitere Planung
Modifikationen des Designs zur Behebung der Schwachstellen vorgenommen Anfang 2005 Test von Mechanik + Kabel mit vollem String ohne Elektronik Installation des Detektors ab Frühjahr 2005 – Anfang 2007 Massive Beiträge der Erlanger Gruppe bei Aufbau und Betrieb Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

28 km3- große Čerenkov-Teleskope
zukünftige n-Teleskope km3- große Čerenkov-Teleskope km3-Detektoren nötig, um Physikpotential von Neutrino-Teleskopen voll auszuschöpfen IceCube (Südpol): Gelder bewilligt Einfrieren der ersten 4 Strings diesen Polarsommer Installation des gesamten Detektors bis 2010 KM3NeT (Mittelmeer): Gemeinsames Projekt der europäischen n-Teleskop-Gruppen Start einer 3-jährigen EU-finanzierten „Design Study“ (Gesamtvolumen 25 MEuro) in etwa einem Jahr Koordination in Erlangen Geplanter Baubeginn kurze Zeit nach Abschluß der „Design Study“ Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

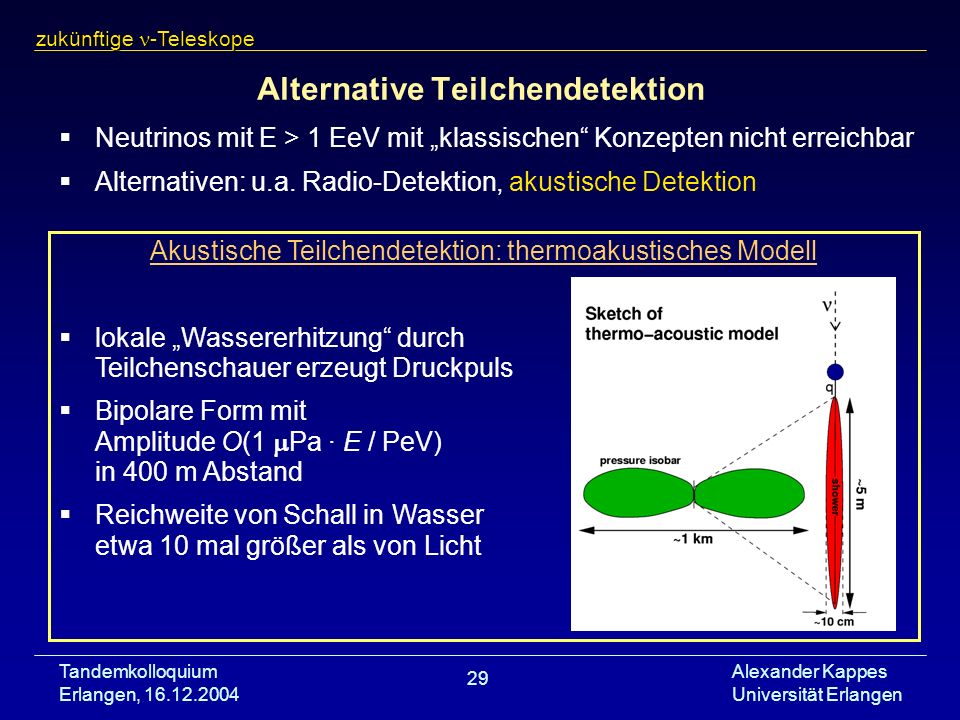

29 Alternative Teilchendetektion
zukünftige n-Teleskope Alternative Teilchendetektion Neutrinos mit E > 1 EeV mit „klassischen“ Konzepten nicht erreichbar Alternativen: u.a. Radio-Detektion, akustische Detektion Akustische Teilchendetektion: thermoakustisches Modell lokale „Wassererhitzung“ durch Teilchenschauer erzeugt Druckpuls Bipolare Form mit Amplitude O(1 mPa · E / PeV) in 400 m Abstand Reichweite von Schall in Wasser etwa 10 mal größer als von Licht Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

30 F&E zur akustischen Teilchendetektion in Erlangen
zukünftige n-Teleskope F&E zur akustischen Teilchendetektion in Erlangen Zielsetzung: Entwicklung eines tragfähigen Konzepts für die akustische Neutrino-Detektion bei Energien > 1 EeV Erlangen einer der weltweit führenden Gruppen Mittelfristig: Bestückung von ANTARES mit akustischen Modulen Aktivitäten: Entwicklung/Test von Hydrophonen Testmessungen am Protonenstrahl Kalibrationsquellen Signalfilter und Korrelationsalgorithmen Detektorsimulation . . . Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

31 Testmessungen am Protonenstrahl
zukünftige n-Teleskope Testmessungen am Protonenstrahl Protonenstrahl erzeugt in Wasser ähnlichen Schauer wie Neutrino Ziel: Test von Hydrophonen, detaillierte Vermessung des Schallsignals z.B.: Signalamplitude sollte bei 4oC Wassertemperatur verschwinden 180 MeV Protonen Beweis für thermoakustische Signalerzeugung Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

32 Zusammenfassung Neutrino-Astronomie wichtiges Instrument zur Klärung fundamentaler astrophysikalischer Fragestellungen Das ANTARES-Neutrino-Teleskop ist zur Zeit im Aufbau und wird seine Endausbaustufe 2007 erreichen Erfolgreicher Test der Installations- / Bergungsprozeduren + wichtige Daten mit Prototyp (finales Detektordesign) genommen Entscheidende Beiträge der Erlanger ANTARES-Gruppe: Online-Filter, Rekonstruktion, Simulation, Aufbau & Betrieb km3 Neutrino-Teleskope in Planung (KM3NeT) / Aufbau (IceCube) akustische Teilchendetektion vielversprechende Alternative zu optischen Teleskopen für En > 1 EeV Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

33 E N D E

34 kosmische Strahlung Kosmische Strahlung Erstmals 1912 von Victor Hess während einer Ballonfahrt beobachtet Besteht hauptsächlich aus: Protonen (85%), a-Teilchen (12%) nur ca. 2% Elektronen GZK-Cutoff p + g3K → D → p + N < 1 TeV Satelliten/Ballonexp. > 1 TeV Luftschauerdetektoren (Kaskade, AGASA, Fly‘s Eye, Pierre-Auger-Observatory) irdische Beschleuniger: LHC Strahlenergie ~1013 eV Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

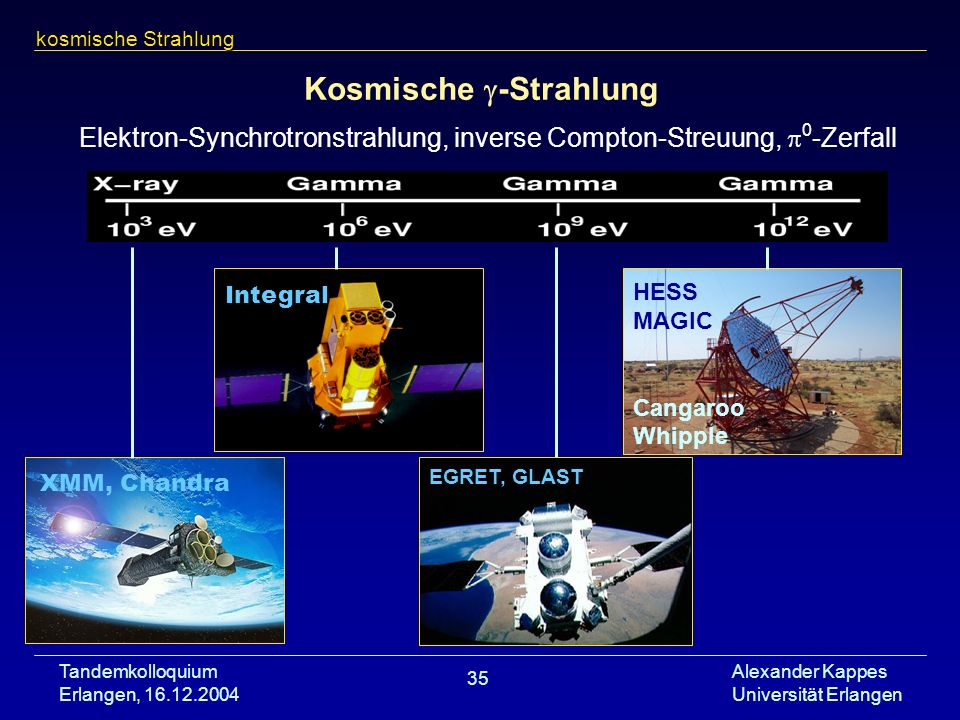

35 Kosmische g-Strahlung
kosmische Strahlung Kosmische g-Strahlung Elektron-Synchrotronstrahlung, inverse Compton-Streuung, p0-Zerfall Integral HESS MAGIC Cangaroo Whipple XMM, Chandra EGRET, GLAST Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

36 Beschleunigungsmechanismen
kosmische Strahlung Beschleunigungsmechanismen Fermi-Beschleunigung (erste Überlegungen 1949 von Fermi): Beschleunigung an Schockfronten, z.B. von Supernovae (SN) DE  b _ bis ca. 101315 eV  dN / dE  E-g Mechanismen für E > 1015 eV noch nicht verstanden Emax  L·B Teilchen müssen in Beschleunigungsregion über lange Zeit gehalten werden Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen

37 Sensitivität von Neutrino-Teleskopen auf diffusen Fluß
kosmische Neutrinos Sensitivität von Neutrino-Teleskopen auf diffusen Fluß Bis jetzt noch keine extra-solaren Neutrinos beobachtet ! Tandemkolloquium Erlangen, Alexander Kappes Universität Erlangen
