Designkriterien für High-Speed Netzwerke der Zukunft

Ähnliche Präsentationen


Präsentation zum Thema: "Designkriterien für High-Speed Netzwerke der Zukunft"—  Präsentation transkript:

1 Designkriterien für High-Speed Netzwerke der Zukunft

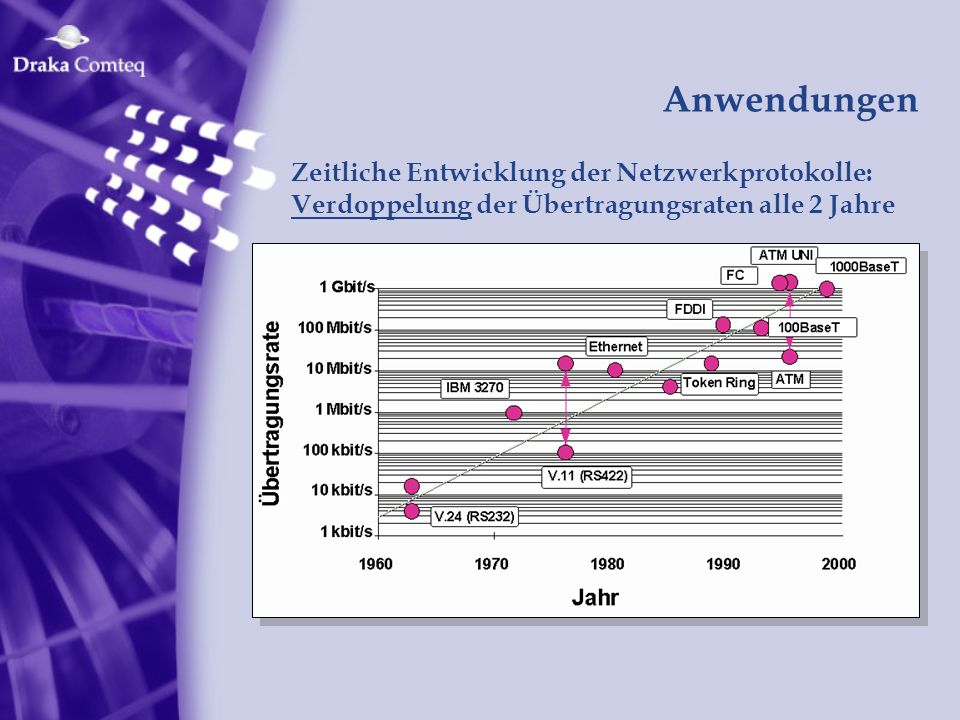

2 Anwendungen Zeitliche Entwicklung der Netzwerkprotokolle:
Verdoppelung der Übertragungsraten alle 2 Jahre

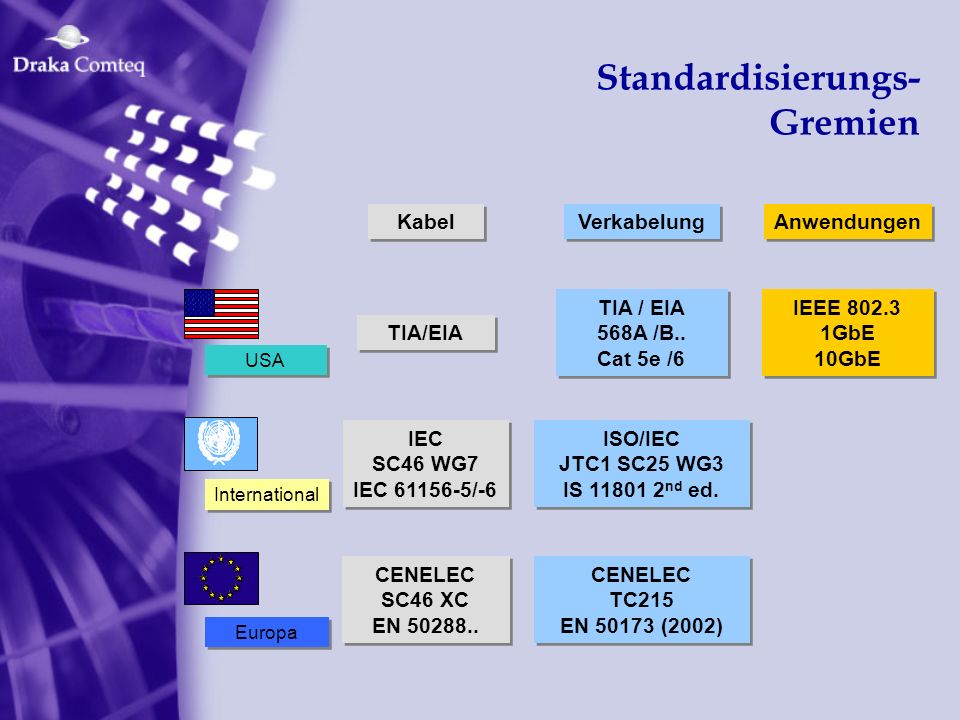

3 Standardisierungs-Gremien
Kabel Verkabelung Anwendungen USA TIA / EIA 568A /B.. Cat 5e /6 IEEE 802.3 1GbE 10GbE TIA/EIA International IEC SC46 WG7 IEC /-6 ISO/IEC JTC1 SC25 WG3 IS nd ed. Europa CENELEC SC46 XC EN CENELEC TC215 EN (2002)

4 Gigabit-Ethernet Die Medien des Physical Layer:

5 Von Fast- zu Gigabit-Ethernet
3 Schritte von 100Base-TX zu 1000BASE-T Benutzung aller vier Kanäle (Paare) Vollduplex 400 MBit/s in beiden Richtungen Erfordert ECHO- und NEXT-Unterdrückung Erfordert Master/Slave Taktung Entfernung der 4B/5B Kanalkodierung 500 MBit/s in beiden Richtungen 5 Stufen-Leitungskodierung mit 2 Bits/Symbol 1000 MBit/s in beiden Richtungen Erfordert FEC*, um die eingebüßten 6dB SNR wieder zurückzugewinnen FEC = forward error correction

6 Gigabit-Ethernet 1000Base-T: Augendiagramme des Leitungscodes

7 Gigabit-Ethernet 1000Base-T: Netzwerk-Karten sind seit 6/2000 marktverfügbar

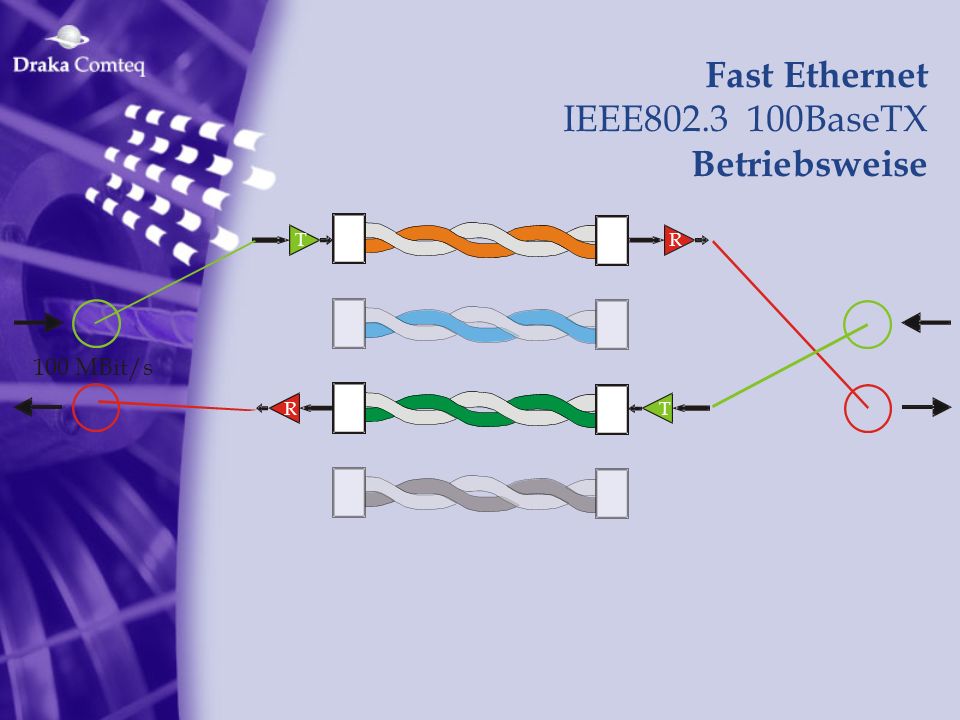

8 Fast Ethernet IEEE BaseTX Betriebsweise 100 MBit/s T R

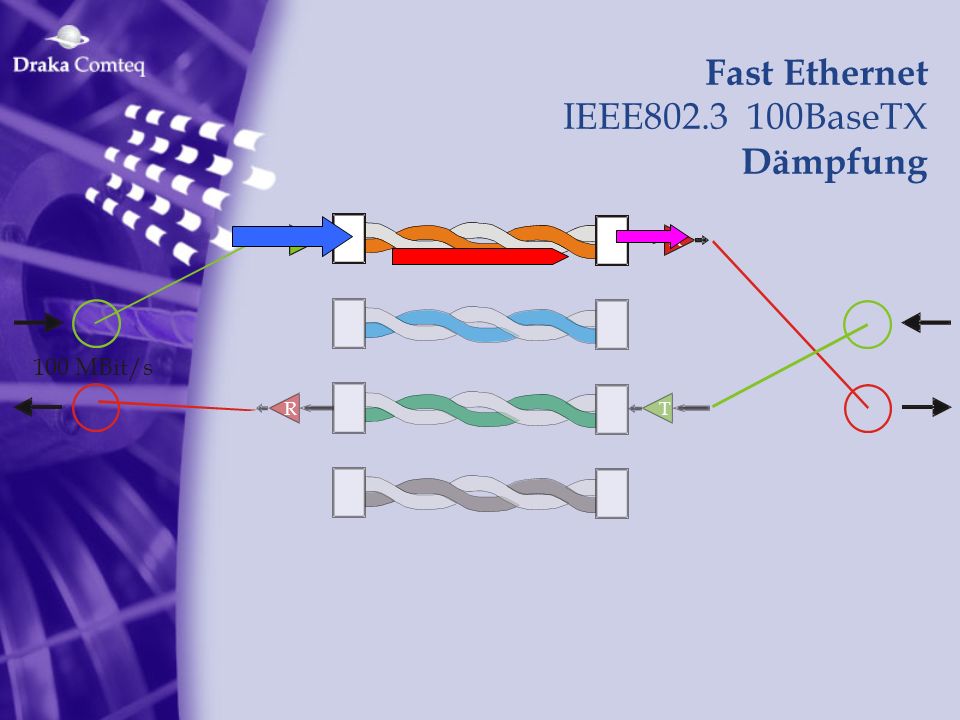

9 Fast Ethernet IEEE BaseTX Dämpfung T R 100 MBit/s R T

10 NEXT = Nah-Nebensprechen
Fast Ethernet IEEE BaseTX NEXT = Nah-Nebensprechen T R 100 MBit/s R T

11 + Gigabit Ethernet IEEE802.3 1000BaseT Betriebsweise 1 GBit/s T
250Mb/S 1 GBit/s

12 + + + + Gigabit Ethernet IEEE802.3 1000BaseT Dämpfung 1 GBit/s 250Mb/S

13 + + + + Gigabit Ethernet IEEE802.3 1000BaseT
Paar zu Paar - Nah-Nebensprechen 250Mb/S T T 250Mb/S R R 250Mb/S + T T 250Mb/S + R R 1 GBit/s 250Mb/S + T T 250Mb/S + R R 250Mb/S T T 250Mb/S R R

14 + + + + Gigabit Ethernet IEEE802.3 1000BaseT Powersum-NEXT 1 GBit/s
250Mb/S T T 250Mb/S R R 250Mb/S + T T 250Mb/S + R R 1 GBit/s 250Mb/S + T T 250Mb/S + R R 250Mb/S T T 250Mb/S R R

15 + + + + Gigabit Ethernet IEEE802.3 1000BaseT FEXT = Fern-Nebensprechen
250Mb/S T T 250Mb/S R R 250Mb/S + T T 250Mb/S + R R 1 GBit/s 250Mb/S + T T 250Mb/S + R R 250Mb/S T T 250Mb/S R R

16 + + + + Gigabit Ethernet IEEE802.3 1000BaseT ELFEXT = Equal Level FEXT
250Mb/S T T 250Mb/S R R 250Mb/S + T T 250Mb/S + R R 1 GBit/s 250Mb/S + T T 250Mb/S + R R 250Mb/S T T 250Mb/S R R

17 + Gigabit Ethernet IEEE802.3 1000BaseT Powersum-ELFEXT 1 GBit/s T
250Mb/S 1 GBit/s

18 + + + + Gigabit Ethernet IEEE802.3 1000BaseT Rückflußdämpfung 1 GBit/s
250Mb/S T T 250Mb/S R R 250Mb/S + T T 250Mb/S + R R 1 GBit/s 250Mb/S + T T 250Mb/S + R R 250Mb/S T T 250Mb/S R R

19 Kabel-Standards Category 5 (1999) Link Class D: 100 MHz
1000 Frequency [MHz] -90 -80 -70 -60 -50 -40 -30 -20 -10 -100 -110 CAT 5 CAT 6 Attenuation CAT 7 CAT 5e Category 5 (1999) Link Class D: 100 MHz Category 5e EIA/TIA = Cat5 + 3 dB NEXT := Cat5 (2000) Category 6 Link Class E: 250 MHz Category 7 Link Class F: 600 MHz

20 C = f lb (1+S/N) Kanalkapazität entscheidet
Theoretische Kanalkapazität ist nach Claude E. Shannon C = f lb (1+S/N) [Bit/s] b Klasse D-Link mit 100 MHz Bandbreite hat Kanalkapazität von 360 Mbit/s Klasse E-Link mit 250 MHz Bandbreite hat Kanalkapazität von 900 Mbit/s UC1200 SS22 4P mit 20 dB ACR bei 1 GHz hat Kanalkapazität von 6,6 Gbit/s !

21 Informationsquader Informationsmenge, z.B. 1000 Mbit = Volumen
Class E UC1200 D Kanalkapazität, z.B. 100 Mbit/s = Fläche fB [MHz] lb(1+S/N) Zeitdauer [s]

22 Baureihe UC300... 100 W LAN-Kabel Category 5 gem.
ISO/IEC 11801, EIA/TIA TSB 36 und EN 50173 UC 300 HS 24 4P Category 5 Hinweis auf die Category 5 nach EIA/TIA TSB 36 und ISO/IEC 11801 2 P 2 paarig 4 P 4 paarig 24 AWG 24 ( = Ø 0,51 mm ) 26 AWG 26 ( = Litze Ø 0,48 mm) S Screen (Gesamtschirm aus Folie oder Geflecht) HS High Screen (Gesamtschirm aus Folie+Geflecht) UC 300 Universal Cable 300 MHz UC 300 D Universal Cable 300 MHz Duplex

23 Baureihe UC400... 100 W LAN-Kabel Category 6 gem. ISO/IEC 11801 2 ed.
nd ed. UC400 S 23/1 4P Category 6 4-paarig 24 AWG24 ( = 0,52 mm) AWG23 ( = 0,57 mm) Spezial-Folienschirm (patentiert) HS High Screen (Folie und Geflecht) SS Super Screen (Paar- und Gesamtschirm) Universal Cable 400 MHz PATENTIERT

24 Super Screen (Paar- und Gesamtschirm)
Baureihe UC600... 100 W LAN-Kabel Category 7 gem. ISO/IEC nd ed. und DIN UC600 SS 23/1 4P Category 7 2P 2-paarig 4P 4-paarig 22 AWG22 ( = 0,64 mm) 23/1 AWG23 ( = 0,57 mm) 27 AWG27 ( = 0,42 mm) SS Super Screen (Paar- und Gesamtschirm) UC600 Universal Cable 600 MHz

25 Baureihe UC1200... 100 W LAN-Kabel Category 7 gem. ISO/IEC 11801 2
nd edition und DIN , einsetzbar bis 1200 MHz UC1200 SS 23/1 4P Category 7 4P 4-paarig 22 23 AWG22 ( = 0,64 mm) AWG23 ( = 0,58 mm) SS Super Screen (Patentierte doppelte Paar- und Gesamtschirmung) UC1200 Universal Cable 1200 MHz

26 Aktuelle Standards Nahnebensprechdämpfung auf
-10 Attenuation -20 -30 Nahnebensprechdämpfung auf CAT 5 CAT 6 meßtechnisch praktisch nicht -40 nachweisbarem Niveau -50 Resultat: -60 CAT 7 -70 Höchste Systemreserven durch Einsatz von UC1200- Kabeln -80 für neue Multimedia-Dienste wie integrierte CATV-Übertragung -90 NEXT -100 -110 1 10 Frequency [MHz] 100 1000

27 Gigabit-Ethernet auf LWL
Anregungsbedingungen LED: Overfilled launch (OFL) Laser Diode: Restricted mode launch (RML)

28 Die Lösung: HiCapTM HiCapTM für Gigabit-Ethernet erweitert
die maximalen Link-Distanzen:

29 IEEE 802.3ae: 10 Gigabit Ethernet (2002)
4 PMD interfaces (Physical Medium Dependent) : 1550 nm Serial SM (40 km) 1310 nm Serial SM (10 km) 1310 nm WWDM SM (10 km) OM1/2 (240/300 m) 850 nm Serial OM1 (33 m) OM2 (82 m) OM3 (300 m)

30 Die OM3-Lösung: MaxCap Rückwärtskompatibilität
Reichweiten von MaxCap für bestehende LAN-Applikationen MaxCap300 850 nm (SX): GBASE-SX 10 Gb/s 300 m 1000BASE-SX 1 Gb/s 900 m LEDs 100 Mb/s 300 m 1300 nm (LX): 10GBASE-LX4 3,125 Gb/s 300 m 1000BASE-LX 1 Gb/s 550 m LEDs 100 Mb/s 2000 m

31 ISO/IEC (9/2002) Generic cabling for customer premises

32 DMD Messung DMD Messergebnis Faser 0.0 0.5 1.0 time [ps/m] radius [µm]
10 20 DMD Messergebnis Cladding 50 µm core Faser 0.33 0.25 = Measurement laser spot

33 System upgrade – Die Kosten
1GbE + Upgrade auf 10 GbE 20 18 16 14 12 10 8 10G Elektronik Neuverkabelung 1G Elektronik Erstverkabelung 6 4 2 SM OM-3 MM MM to SM MM+WWDM Ref.: Kolosar, IEEE 802.3ae, Int. meeting Ottawa, May, 2000.

34 Baureihe UC2000... UC2000 T 2G UC2000 D nG UC2000 B nG n
Anzahl LWL-Fasern G GI-Multimoden-Faser E Einmoden-Faser T Twin (Duplexkabel mit Trennsteg) F Flat (Doppelkabel mit Zusatzmantel) D Distribution (Mini-Breakout mit Gesamtmantel) B Break-Out mit Einzel- und Gesamtmantel UC2000 Universal Cable 2000 MHz

35 Baureihe UC2000... UC2000 CT nG UC2000 ST nG n Anzahl LWL-Fasern G
GI-Multimoden-Faser E Einmoden-Faser CT Central Tube (universelles Innen-/Außenkabel) ST Stranded Tube (Bündelader-Steigekabel) UC2000 Universal Cable 2000 MHz

36 Zusammenfassung Draka Comteq Kupfer- und LWL-Datenkabel der Baureihen UC300 bis UC2000 ermöglichen effiziente und zukunftssichere Daten- und Multimedia-Applikationen
