1 © 2011 Eaton Corporation. All rights reserved. BreakerVisu – Visualisierung und Logging-System für die Energieverteilung PDCD-CBP / Jansen

2 2 2 © 2011 Eaton Corporation. All rights reserved. Inhalt Betriebsdaten Ist-Zustand HMI / Visualisierung Remote Topologie Unterstützte Geräte Ihre Meinung

3 3 3 © 2011 Eaton Corporation. All rights reserved. BETRIEBSDATEN DER ENERGIEVERTEILUNG BreakerVisu

4 4 4 © 2011 Eaton Corporation. All rights reserved. Betriebsdaten Übliche Messwerte Messwerte Spannungen (L-N, L-L) Strom (L1, L2, L3) Leistung / Energie Wirk- Blind- (Kapazitiv, Induktiv) Schein- Vorwärts, Rückwärts Frequenz Cos φ Schalterstellung EIN, AUS, Ausgelöst, Auslöseursache Benutzerseitig individualisieren: z.B.: Name, Typ, etc.

5 5 5 © 2011 Eaton Corporation. All rights reserved. Betriebsdaten Zusatzfunktionen Protokollierung *.csv Event Energie Weitere Betriebsdaten NZM Lebensdauerindikator % Mechanisch Elektrisch Benutzereingabe für Gebrauchskategorie Spannung Schaltertyp Speicherbar auf Internem Flashspeicher Externer SD-Karte

6 6 6 © 2011 Eaton Corporation. All rights reserved. Betriebsdaten Anwendungsbereich Eaton Leistungsschalter Serie NRX (ACB) IZMX16 IZMX40 IZM26 (ACB) NZM (MCCB) XMC (Mess- und Komm.-Modul)

7 7 7 © 2011 Eaton Corporation. All rights reserved. IST-ZUSTAND BreakerVisu

8 8 8 © 2011 Eaton Corporation. All rights reserved. Ist-Zustand Individuelle Anzeigegeräte für Einspeisung und wichtige Abgänge

9 9 9 © 2011 Eaton Corporation. All rights reserved. DAS GESICHT DER INNOVATIVEN ENERGIEVERTEILUNG BreakerVisu

10 10 © 2011 Eaton Corporation. All rights reserved. Das Gesicht der innovativen Energieverteilung Unsere Vision Zentralisierung dieser Einzelanzeigen durch ein Vor-Ort-Display

11 11 © 2011 Eaton Corporation. All rights reserved. Das Gesicht der innovativen Energieverteilung Vorteile Ihre Vorteile auf einen Blick: Zentralisierung der Anlageninformationen Zugriff auch über Browser Geringerer Installationsaufwand Damit verbunden: Geringere Kosten Ready-made: Fertig-programmiertes Gerät. Schnellere Einsicht im Service-Fall Customizing Feature: Hardware location Mehr Sicherheit durch Lebensdauerindikator Betriebsdaten-Protokollierung, exportierbar

12 12 © 2011 Eaton Corporation. All rights reserved. HMI / VISUALISIERUNG BreakerVisu

13 13 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Information MICRO PANEL XV100 7" Wide color Kompaktes Bediengerät mit viel Leistung: 7-Widescreen Farbdisplay Resistiv-Touchscreen SD-Kartenslot Schnittstellen Ethernet Modbus CANopen Smart-Wire-DT

14 14 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Startseite

15 15 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Übersichtsseite Modbus

16 16 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Subseite XMC

17 17 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Subseite XMC More Data

18 18 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Übersichtsseite SmartWire-DT

19 19 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Subseite Smartwire-DT

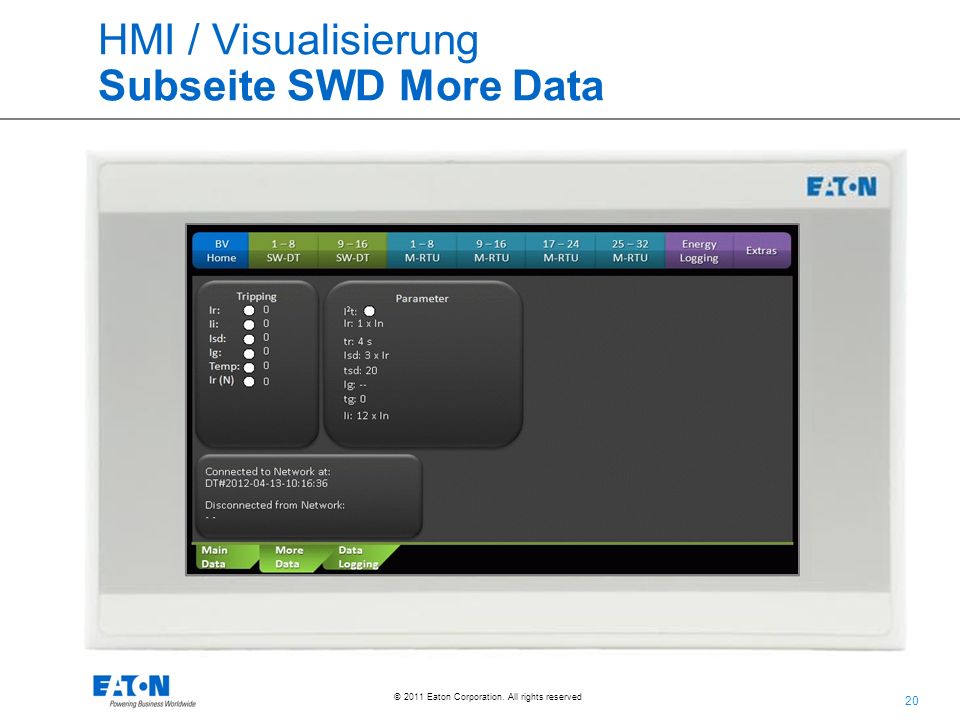

20 20 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Subseite SWD More Data

21 21 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Hardware location Benutzerdefinierbare Namen der Geräte (z.B. Motor A)

22 22 © 2011 Eaton Corporation. All rights reserved. HMI / Visualisierung Extras

23 23 © 2011 Eaton Corporation. All rights reserved. HANDS-ON DEMO BreakerVisu

24 24 © 2011 Eaton Corporation. All rights reserved. LOGGING BreakerVisu

25 25 © 2011 Eaton Corporation. All rights reserved. Logging Möglichkeiten Event-Logging Energy-Logging Data-Logging

26 26 © 2011 Eaton Corporation. All rights reserved. Logging Funktionen Event-Logging Immer Aktiv Status: Schalter, Netzwerk, HMI Energie-Logging Individuell aktivierbar Definierbare Intervalle: Täglich, Wöchentlich, etc. Data-Logging Individuell aktivierbar Datengruppen wählbar (Spannung, Strom, etc.) Logging-Intervall wählbar: Minuten, Sekunden genaues Logging

27 27 © 2011 Eaton Corporation. All rights reserved. Logging Konfiguration I

28 28 © 2011 Eaton Corporation. All rights reserved. Logging Konfiguration II

29 29 © 2011 Eaton Corporation. All rights reserved. Logging Konfiguration III

30 30 © 2011 Eaton Corporation. All rights reserved. Logging Beispieldatei

31 31 © 2011 Eaton Corporation. All rights reserved. REMOTE BreakerVisu

32 32 © 2011 Eaton Corporation. All rights reserved. Remote über Ethernet Zugriff über Ethernet Intranet Gleiche Funktionalität wie am Touchscreen Passwortschutz Teilnehmer Unbegrenzt auf der Übersicht Max. 2 Subseiten gleichzeitig aufrufbar

33 33 © 2011 Eaton Corporation. All rights reserved. TOPOLOGIE BreakerVisu

34 34 © 2011 Eaton Corporation. All rights reserved. Topologie BreakerVisu 3.0 HMI/PLC XV100 Adr. 1 Adr. 2 Adr. 3 Adr. 32 IZMX16 IZMX40 IZM26 NZM-XMC für NZM2… NZM3… Modbus RTU Network Ethernet TCP/IP Web Browser 1Web Browser 2 Web Browser 3Web Browser x Adr. 1 Adr. 2 Adr. 8 CANopen Gateway 1 Gateway 2 NZM2/3/4 mit NZM-XSWD-704 Adr. 9 Adr. 10 Adr. 16 SmartWire Network NZM2/3/4 mit NZM-XSWD-704 Multi-Breaker Display

35 35 © 2011 Eaton Corporation. All rights reserved. UNTERSTÜTZTE GERÄTE BreakerVisu

36 36 © 2011 Eaton Corporation. All rights reserved. Unterstützte Geräte Serie NRX Serie NRX – IZMX16/40IZMX-MCAM

37 37 © 2011 Eaton Corporation. All rights reserved. Unterstützte Geräte IZM26 IZM-MMINTIZM26

38 38 © 2011 Eaton Corporation. All rights reserved. Unterstützte Geräte NZM NZM2, -3, -4NZM-XSWD-704

39 39 © 2011 Eaton Corporation. All rights reserved. Unterstützte Geräte SmartWire-DT Anbindung Verbindung zum SmartWire-DT Netzwerk CANopen Gateway EU5C-SWD-CAN

40 40 © 2011 Eaton Corporation. All rights reserved. Unterstützte Geräte XMC Mess- und Kommunikationsmodule NZM…-XMC-MB für NZM2, -3 Einbau

41 41 © 2011 Eaton Corporation. All rights reserved. IHRE MEINUNG BreakerVisu

42 42 © 2011 Eaton Corporation. All rights reserved. Ihre Meinung Lob Kritik Anregungen Fragen

43 43 © 2011 Eaton Corporation. All rights reserved.
