Präsentation zum Thema: "Gewindebohrer und Schneideisen Sehr geehrte Kunden, beiliegend erhalten Sie unseren neuen Flyer für unsere Gewindebohrer und Gewindeformer, welche wir."—  Präsentation transkript:

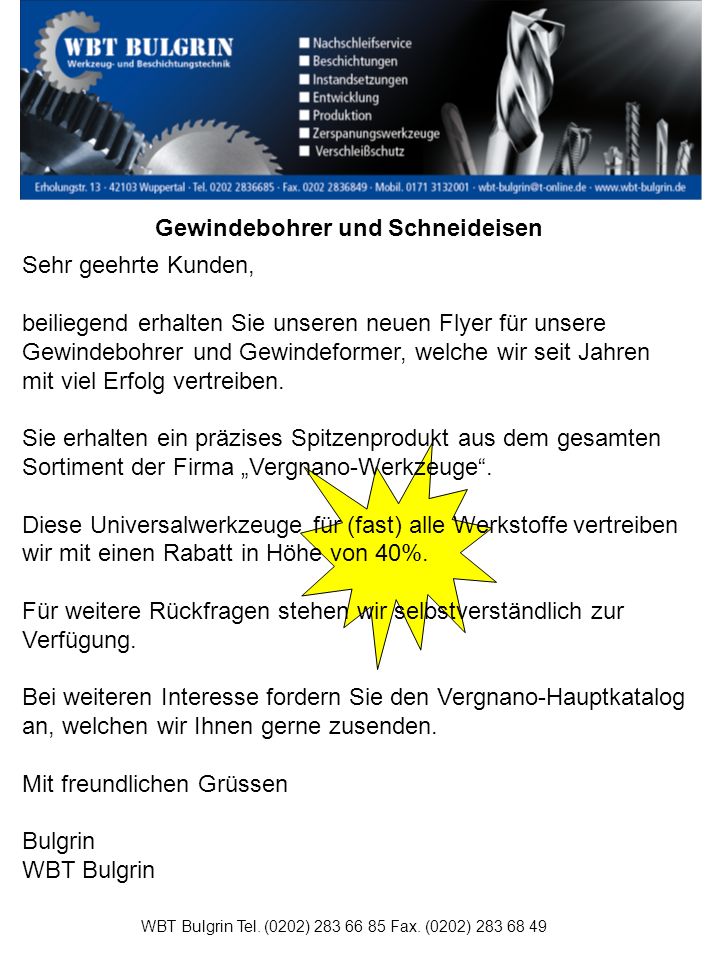

1 Gewindebohrer und Schneideisen Sehr geehrte Kunden, beiliegend erhalten Sie unseren neuen Flyer für unsere Gewindebohrer und Gewindeformer, welche wir seit Jahren mit viel Erfolg vertreiben. Sie erhalten ein präzises Spitzenprodukt aus dem gesamten Sortiment der Firma Vergnano-Werkzeuge. Diese Universalwerkzeuge für (fast) alle Werkstoffe vertreiben wir mit einen Rabatt in Höhe von 40%. Für weitere Rückfragen stehen wir selbstverständlich zur Verfügung. Bei weiteren Interesse fordern Sie den Vergnano-Hauptkatalog an, welchen wir Ihnen gerne zusenden. Mit freundlichen Grüssen Bulgrin WBT Bulgrin WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49

2 für Durchgangslöcherfür Sacklöcher Ausführunggerade Nuten40° Rechtsspirale Form Schälanschnitt, Form B, 4-5 Gang Form C, 2-3 Gang OberflächeTiNTiCNTiNTiCN BestellnummerHT 2120HT 2130HT 2020HT 2030 DINAbmessungStück 371 M3 24,35 26,79 24,35 26,79 M4 24,35 26,79 24,35 26,79 M5 24,35 26,79 24,35 26,79 M6 24,95 27,46 24,95 27,46 M8 27,86 30,66 27,86 30,66 M10 31,78 34,96 31,78 34,96 376 M12 41,50 45,69 41,50 45,69 M14 61,76 67,97 61,76 67,97 M16 67,69 74,51 67,69 74,51 M18 84,33 92,80 84,33 92,80 M20 97,98 107,85 97,98 107,85 M22 131,41 144,69 131,41 144,69 M24 154,39 169,93 154,39 169,93 M27 221,73 244,05 221,73 244,05 M30 244,95 269,61 244,95 269,61 WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49 HSSE-Maschinengewindebohrer, Toleranzfeld 6H/ISO 2 Die Universalwerkzeuge für (fast) alle Werkstoffe

3 für Durchgangslöcherfür Sacklöcher Ausführunggerade Nuten40° Rechtsspirale Form Schälanschnitt, Form B, 4-5 Gang Form C, 2-3 Gang Oberflächeblankvaporisiertblankvaporisiert BestellnummerHT 2100HT 2110HT 2000HT 2010 DINAbmessungStück 371 M3 17,69 18,41 17,69 18,41 M4 17,69 18,41 17,69 18,41 M5 17,69 18,41 17,69 18,41 M6 18,00 18,87 18,00 18,87 M8 19,29 20,32 19,29 20,32 M10 22,56 23,45 22,56 23,45 376 M12 27,44 28,74 27,44 28,74 M14 42,74 44,24 42,74 44,24 M16 48,10 49,23 48,10 49,23 M18 64,13 64,84 64,13 64,84 M20 72,46 73,93 72,46 73,93 M22 102,20 107,89 102,20 107,89 M24 113,84 119,53 113,84 119,53 M27 140,03 145,99 140,03 145,99 M30 165,55 172,21 165,55 172,21 WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49 HSSE-Maschinengewindebohrer, Toleranzfeld 6H/ISO 2 Die Universalwerkzeuge für (fast) alle Werkstoffe Anwendung: Blanke Ausführung: Stähle < 1.000 N/mm², Werkzeugstähle, Schnellarbeitsstähle,Alu legiert. Vaporisierte Ausführung: Rost- & säurebeständige Stähle. Vaporisieren wirkt Kaltauf- schweißungen entgegen.

4 Schnittgeschwindigkeit Vc (m/min) WerkstoffgruppeWerkstoff- bezeichnung BeispieleDurchgangslochSackloch TiNTiCNTiNTiCN unlegierte Stähle Zugfestigkeit < 800 N/mm² Baustähle Kohlenstoffstähle Automatenstähle Einsatzstähle 1.0116 St37-3 1.0503 C45 1.0711 9S20 1.7131 16MnCr5 30 - 5040 - 6030 - 4040 - 50 unlegierte Stähle Zugfestigkeit < 1000 N/mm² Baustähle Vergütungsstähle Einsatzstähle 1.1141 Ck15 2.2291 Ck45 1.221 Ck80 1.7225 42CrMo4 20 - 4030 - 5020 - 3030 - 40 unlegierte und legierte Stähle Zugfestigkeit < 1000 N/mm² Einsatzstähle Nitrierstähle Vergütungsstähle Hitzebeständige Stähle 1.7131 16MnCr5 1.8519 31CrMoV9 1.6580 31CrNiMo8 1.7223 41CrMo4 15 –3020 - 3510 - 1515 - 20 Rost- und Säurebeständige Stähle normal legiert und hoch legiert 1.4021 X20Cr13 1.4028 X30Cr30 1.4006 X10Cr13 1.4301 X5CrNi18.9 10 - 2015 - 2510 - 1512 - 20 legierte StähleWerkzeugstähle für Kaltarbeiten für Warmarbeiten Schnellarbeitsstähle 1.2379 155CrMo12 1.2344 X40CrMoV5 1.3243 S6-5-2-5 1.3247 S2-10-1-8 20 - 2525 - 3010 - 1515 - 20 Kupfer und Kupferlegierungen Cu unlegiert Ms langspanend Bronze weich 2.0090 Sf-Cu 2.0321 Cu-Zn37 2.1093 G-Cu-Sn6 40 - 5050 - 6030 - 4040 - 50 Kupferlegierungen Aluminiumlegierungen Bronze hart Aluminium legiert Aluminium- Sonderlegierungen 2.0975 G-CuAl10Ni 2.1080 CuSn6Zn6 3.2581 G-Al-Si12 3.3261 G-Al-Mg-5Si 25 - 3030 - 3520 - 3025 - 35 WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49

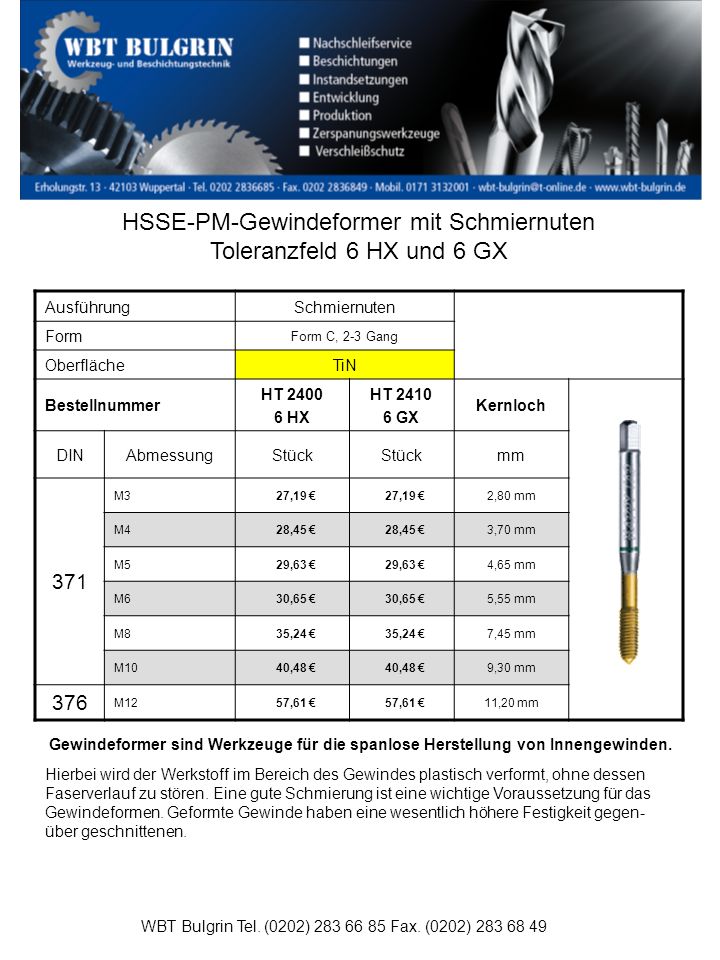

5 HSSE-PM-Gewindeformer mit Schmiernuten Toleranzfeld 6 HX und 6 GX AusführungSchmiernuten Form Form C, 2-3 Gang OberflächeTiN Bestellnummer HT 2400 6 HX HT 2410 6 GX Kernloch DINAbmessungStück mm 371 M3 27,19 2,80 mm M4 28,45 3,70 mm M5 29,63 4,65 mm M6 30,65 5,55 mm M8 35,24 7,45 mm M10 40,48 9,30 mm 376 M12 57,61 11,20 mm Gewindeformer sind Werkzeuge für die spanlose Herstellung von Innengewinden. Hierbei wird der Werkstoff im Bereich des Gewindes plastisch verformt, ohne dessen Faserverlauf zu stören. Eine gute Schmierung ist eine wichtige Voraussetzung für das Gewindeformen. Geformte Gewinde haben eine wesentlich höhere Festigkeit gegen- über geschnittenen. WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49

6 Schnittgeschwindigkeit Vc (m/min) WerkstoffgruppeVc m/min. Magnetweichstahl < 400 N/mm²20 – 40 Baustahl, Einsatzstahl < 1000 N/mm²15 – 30 Vergütungsstahl < 1100 N/mm²10 – 20 legierter Stahl < 1100 N/mm²10 – 20 V2A-Stahl < 850 N/mm²10 – 15 V4A-Stahl < 850 N/mm²10 – 15 V2A und V4A-Stahl < 1100 N/mm² 6 – 10 Reinaluminium20 – 40 Alu-Knetlegierungen, langspanend20 – 40 Alu-Gusslegierungen, Si < 10%20 – 40 Kupferlegierungen, Bronze (MS63)20 – 40 WBT Bulgrin Tel. (0202) 283 66 85 Fax. (0202) 283 68 49 Perfektion und Genauigkeit der Vergnano-Werkzeuge garantieren Ihnen eine hohe Wertschöpfung! präzise – produktiv - profitabel Gewindebohrer nach DIN Gewindeformer Gewindefräser Gewindewerkzeuge in Sonder- ausführung nach Zeichnung, Angaben oder Muster VHM-Gewindewerkzeuge Kühlkanal-Gewindebohrer Schneideisen Gewindelehren Wir sind Ihr starker Partner für …
