1 „FaVaBond“ „Klebvorbehandlung von Faserverbundkunststoffen mittels Vakuumsaugstrahlen“ Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

2 FaVaBond 1. Aufgabenstellung Ziel:
Untersuchung des Vakuumsaugstrahlens als serienintegriertes, staubfreies Verfahren zur Klebvorbehandlung von Faserverbundwerkstoffen Kernpunkte Einfluss von Strahlmittel, Haubengeometrie und Prozessparametern auf die erzielbaren Oberflächen Untersuchung der Klebeignung der Oberflächen Adaption des Verfahren auf Geometrieen im Automobilbau (von der Platte zum Bauteil) Möglichkeiten zur Online-Prozesskontrolle Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

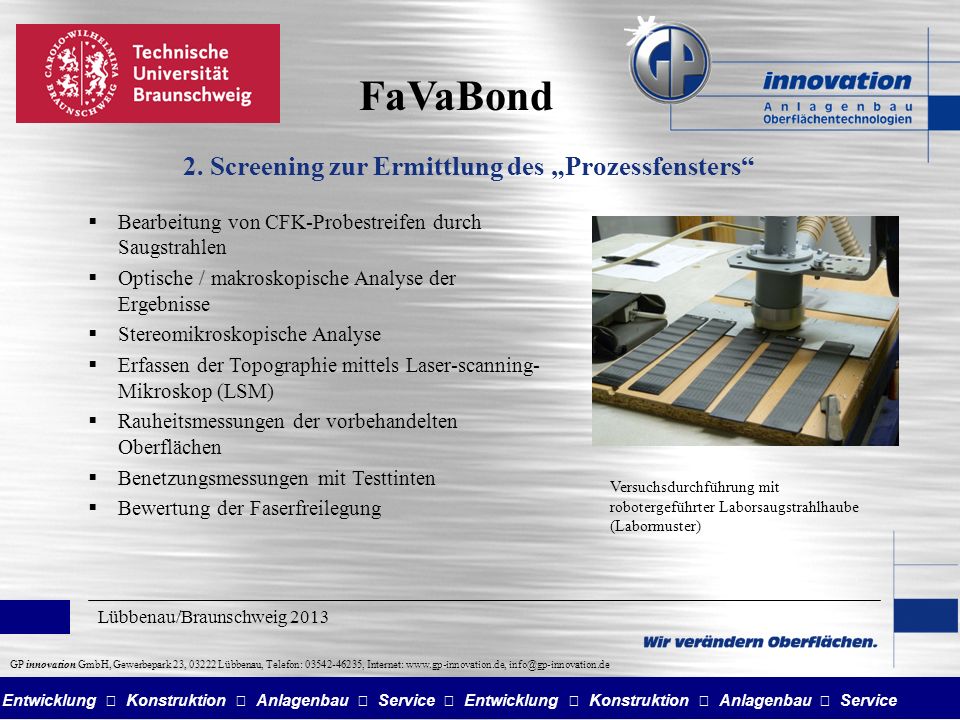

3 2. Screening zur Ermittlung des „Prozessfensters“
FaVaBond 2. Screening zur Ermittlung des „Prozessfensters“ Bearbeitung von CFK-Probestreifen durch Saugstrahlen Optische / makroskopische Analyse der Ergebnisse Stereomikroskopische Analyse Erfassen der Topographie mittels Laser-scanning-Mikroskop (LSM) Rauheitsmessungen der vorbehandelten Oberflächen Benetzungsmessungen mit Testtinten Bewertung der Faserfreilegung Versuchsdurchführung mit robotergeführter Laborsaugstrahlhaube (Labormuster) Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

4 2. Screening-Versuche: Kategorisierung der Faserfreilegung
FaVaBond 2. Screening-Versuche: Kategorisierung der Faserfreilegung Gliederung in vier Klassen von keine (0) bis vollständige Faserfreilegung (3) Kategorie 1: Einige Fasern freigelegt, teilweise noch Harz oberhalb der Faser Kategorie 0: Keine Fasern freigelegt Kategorie 2: Mittelviele Fasern freigelegt, noch Matrixanteile an der Oberfläche Kategorie 3: Viel Fasern freigelegt, nahezu keine Matrix mehr an der Oberfläche Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

5 2. Screening-Versuche: Ergebnisse Klebtests
FaVaBond 2. Screening-Versuche: Ergebnisse Klebtests Gegenüber unbehandelten Proben haben mittels Vakuum-Saugstrahlen behandelte Muster bessere Festigkeitswerte erreicht mit sehr hoher Reproduzierbarkeit (sehr geringer Streuung). Zugscherversuche Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

6 2. Screening-Versuche: Ergebnisse Klebtests
FaVaBond 2. Screening-Versuche: Ergebnisse Klebtests Sowohl bei in Kategorie 1 als auch in Kategorie 3 behandelten Proben wird vollständig kohäsives Versagen im Klebstoff bei voller Ausnutzung der Klebstoff-festigkeit erzielt Kategorie. 1 /s Bruchbilder Kategorie. 3 /s Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

7 FaVaBond 3. Robotergeführte Prototyp-Saugstrahlhaube
für die Klebvorbereitung von CFK-Formteilen mit Spurbreite 20 mm Arbeitsgeschwindigkeit 10 – 40 (80) mm/s Spurbreite gesichert Gute Randschärfe Staubfreie Spur Randspur Prototyp-Saugstrahlhaube Spur im Bauteil Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

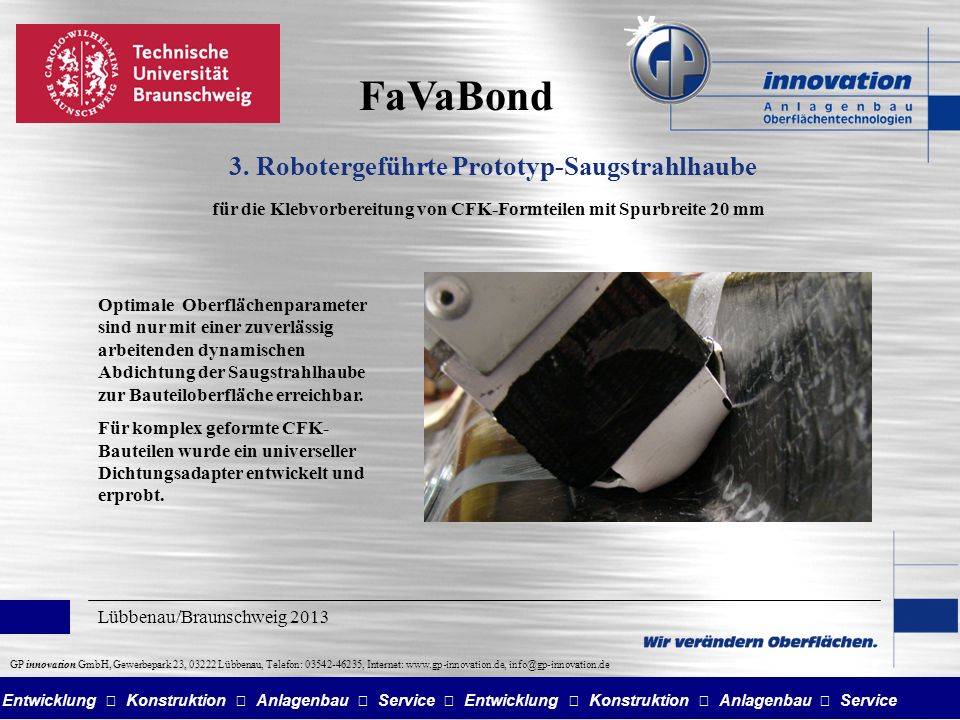

8 FaVaBond 3. Robotergeführte Prototyp-Saugstrahlhaube
für die Klebvorbereitung von CFK-Formteilen mit Spurbreite 20 mm Optimale Oberflächenparameter sind nur mit einer zuverlässig arbeitenden dynamischen Abdichtung der Saugstrahlhaube zur Bauteiloberfläche erreichbar. Für komplex geformte CFK-Bauteilen wurde ein universeller Dichtungsadapter entwickelt und erprobt. Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service

9 3. Robotergeführte Prototyp-Saugstrahlhaube
FaVaBond 3. Robotergeführte Prototyp-Saugstrahlhaube Lübbenau/Braunschweig 2013 GP innovation GmbH, Gewerbepark 23, Lübbenau, Telefon: , Internet: Entwicklung  Konstruktion  Anlagenbau  Service  Entwicklung  Konstruktion  Anlagenbau  Service
