1 Projekt zur Herstellung von Holzpellets aus Naturbelassenen Resthölzern in Transkarpatien Ukraine

2 TOV Profilstahl Mukatschewo Ukraine Hauptstrasse 88 Dorf Schönborn Mukatschewskij Region Gebiet Transkarpatien Karsten Engel Projektmanager Telefon Mobil Telefon Office Telefax Skypeengel007_ua

3 Der Wald in Transkarpatien Waldfläche ha Jährlicher Zuwachs 3-4 Mio. Festmeter Gesamtholzmenge 210 Millionen Festmeter 70% Laubwald 30% Nadelwald Durchschnittliches des Waldes Alter 60-70Jahre

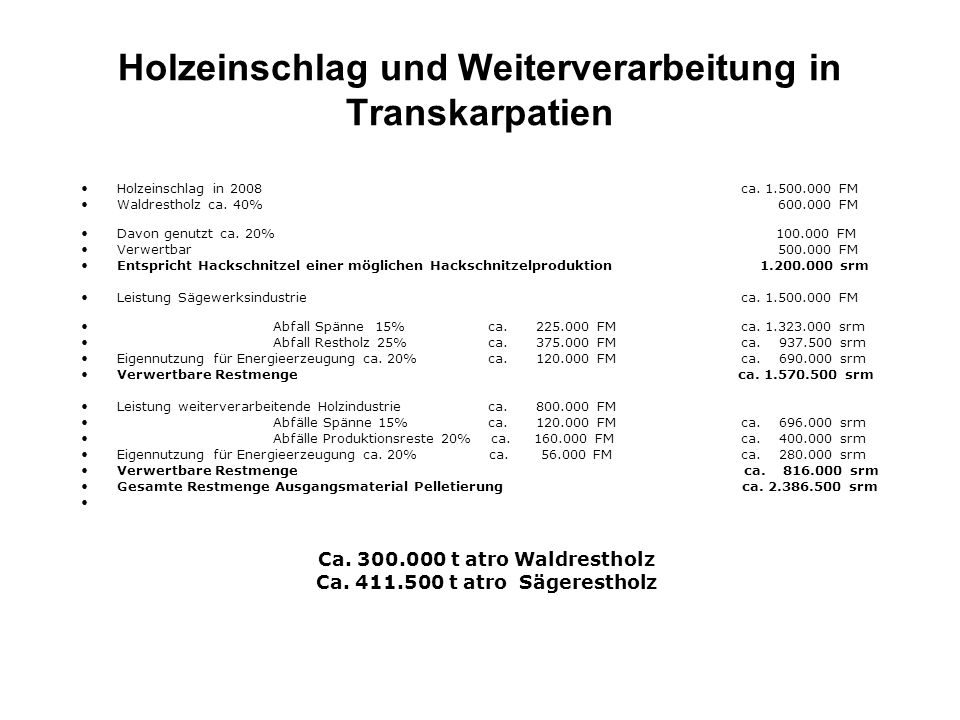

4 Holzeinschlag und Weiterverarbeitung in Transkarpatien Holzeinschlag in 2008 ca FM Waldrestholz ca. 40% FM Davon genutzt ca. 20% FM Verwertbar FM Entspricht Hackschnitzel einer möglichen Hackschnitzelproduktion srm Leistung Sägewerksindustrie ca FM Abfall Spänne 15% ca FM ca srm Abfall Restholz 25% ca FM ca srm Eigennutzung für Energieerzeugung ca. 20% ca FM ca srm Verwertbare Restmenge ca srm Leistung weiterverarbeitende Holzindustrie ca FM Abfälle Spänne 15% ca FM ca srm Abfälle Produktionsreste 20% ca FM ca srm Eigennutzung für Energieerzeugung ca. 20% ca FM ca srm Verwertbare Restmenge ca srm Gesamte Restmenge Ausgangsmaterial Pelletierung ca srm Ca t atro Waldrestholz Ca t atro Sägerestholz

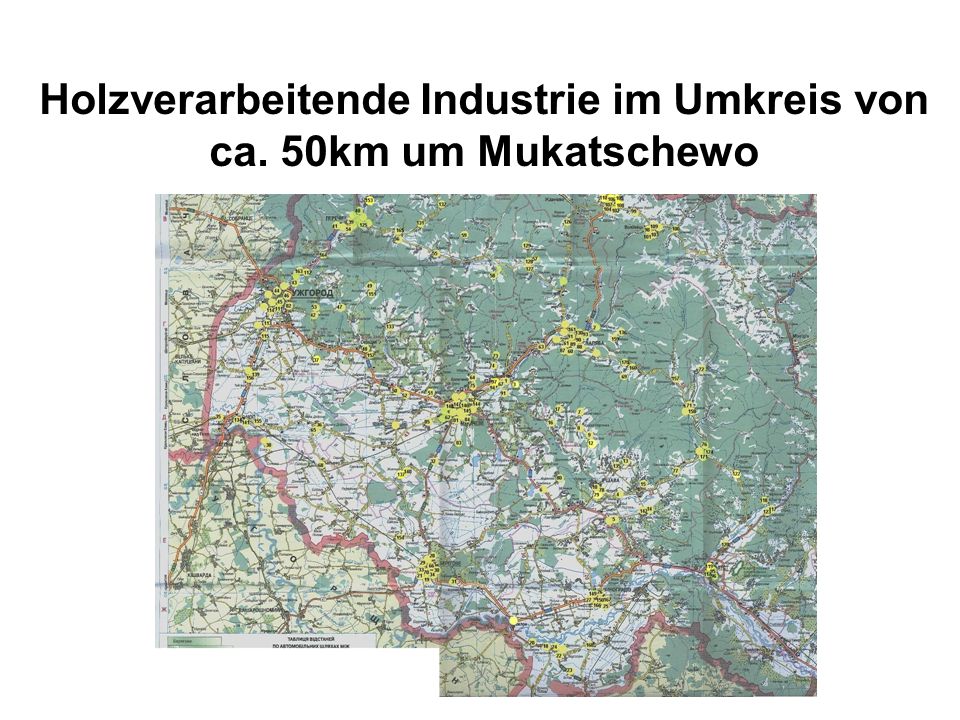

5 Holzverarbeitende Industrie im Umkreis von ca. 50km um Mukatschewo

6 Anzahl der Betriebe und Abfallmengen Ca Holzverarbeitende Betriebe Ca FM Verarbeitetes Holz Ca FM Holzabfälle = ca srm Holzabfälle = ca t atro Verteilung der Holzverarbeitenden Verteilung der Abfallmengen auf die Region Betriebe auf die Regionen um Mukatschewo ca. 50km um Mukatschewo

7 Verteilung der Holzverarbeitenden Betriebe die bereit sind ihr Abfälle entsorgen zu lassen und deren Abfallmengen auf die Regionen 50km um Mukatschewo verteilt Region Holzverarbeitende Betriebe Abfallmenge in srm Beregowo Winogradowo Wolowetz Irschawa Mukatschewo Peretschin Swalawa Uschgorod Chrust Gesamt

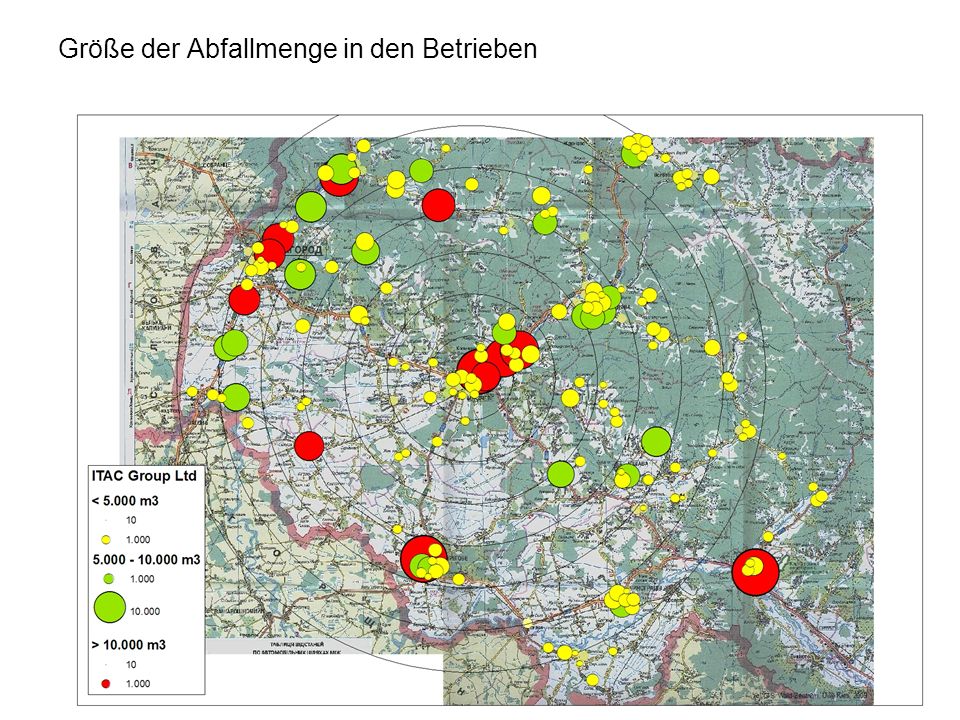

8 Größe der Abfallmenge in den Betrieben

9 Abfallberge in den Betrieben

10 Konzept Pelletsproduktion Einsammeln der Holzreste bei den Holzverarbeitenden Betrieben Bereitstellen von Containern Eigene Transportlogistik Sortieren und Aufbereiten des Rohmaterial Trocknen und Pelletieren des Materials Lagerung und Verkauf auf dem Regionalen Markt und Export Hackschnitzelerzeugung für das Biomassekraftwerk Eigene Energieerzeugung für Produktion

11 Einsammeln der Resthölzer Aufstellen von Abrollcontainern 40 cbm bei den einzelnen Betrieben Ca. 350 Container Transport des Materials zum Produktionsstandort 12 Containerfahrzeuge mit Anhänger

12 Materialaufbereitung Aufbereitungsanlage Firma Brucks Klöckner 1. Visuelle Sichtung 2. Trennung von Stückholz Schwarten und Spänen 3. Kacken von Stückholz und Schwarten 4. Sieben von Spänen trennen von Fremdstoffen 5. Zermahlen auf zur Trocknung geeignete Größe 6. Zwischenlagerung und Transport zur Produktionsanlage

13 Materialtransport Radlader DOSSAN DL300 Technische Daten Betriebsgewicht kg Schaufelinhalt 4.5 m³ Einsatzbereiche Transport vom Rohmateriallager zur Aufbereitung Transport vom Aufbereitungszwischenlager zur Produktionsanlage Transport zum Biomasse Kraftwerk Verladung von Fertigprodukten

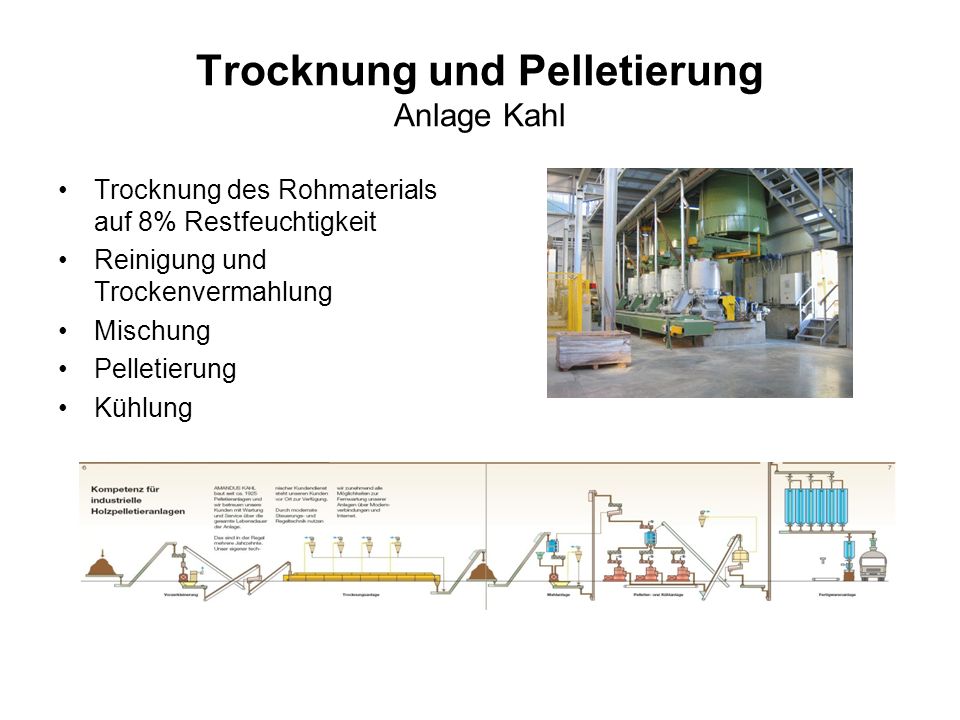

14 Trocknung und Pelletierung Anlage Kahl Trocknung des Rohmaterials auf 8% Restfeuchtigkeit Reinigung und Trockenvermahlung Mischung Pelletierung Kühlung

15 Anlagenkomponenten Pelletieranlage Bandtrockner Pressvorgang Pelletspresse gute Pellets

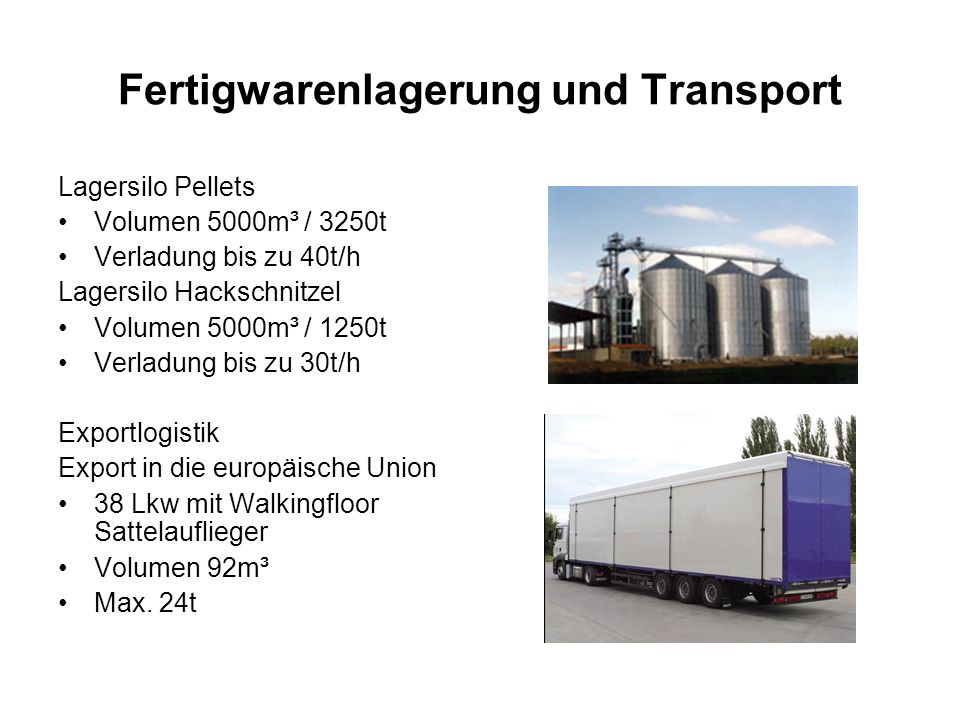

16 Fertigwarenlagerung und Transport Lagersilo Pellets Volumen 5000m³ / 3250t Verladung bis zu 40t/h Lagersilo Hackschnitzel Volumen 5000m³ / 1250t Verladung bis zu 30t/h Exportlogistik Export in die europäische Union 38 Lkw mit Walkingfloor Sattelauflieger Volumen 92m³ Max. 24t

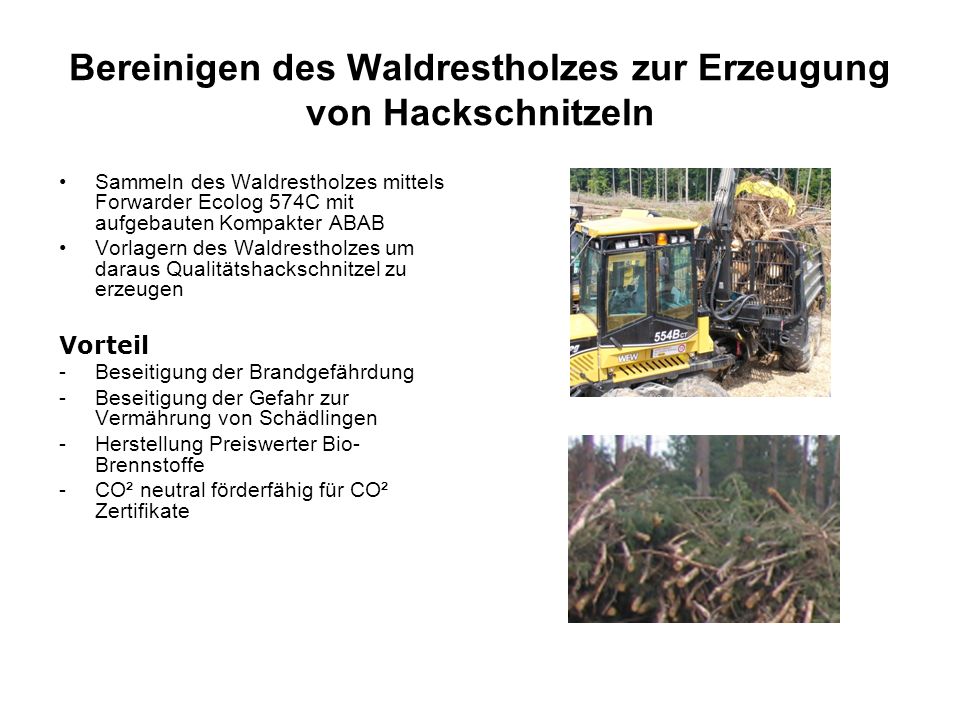

17 Bereinigen des Waldrestholzes zur Erzeugung von Hackschnitzeln Sammeln des Waldrestholzes mittels Forwarder Ecolog 574C mit aufgebauten Kompakter ABAB Vorlagern des Waldrestholzes um daraus Qualitätshackschnitzel zu erzeugen Vorteil -Beseitigung der Brandgefährdung -Beseitigung der Gefahr zur Vermährung von Schädlingen -Herstellung Preiswerter Bio- Brennstoffe -CO² neutral förderfähig für CO² Zertifikate

18 Herstellung von Qualitätshackschnitzel Mobilhacker Brucks 805CT ECO Trägerfahrzeug DAF 105FT 6x4 Stundenleistung bis zu 150srm Hackschnitzel G30 Abrollcontainer mit 40m³ Fassungsvermögen für den regionalen Transport

19 Biomassekraftwerk Firma Polytechnik Kombinierte Kraft Wärme Kopplung zur autarken Energieversorgung des Pelletswerkes ORC Prozess Neueste Technologie Leistung 2,2 MW/h elektrische Energie 9,5 MW/h thermische Energie Brennstoffbedarf ca – t/a
