1 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 1 GNI-Feierabendseminar 20. Januar 2009 Freizeit- und Einkaufszentrum Westside Bern-Brünnen Westside, ein elektronisches Netzwerk Herr Carmine DAmbrosio HEFTI. HESS. MARTIGNONI. Aarau AG

2 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 2

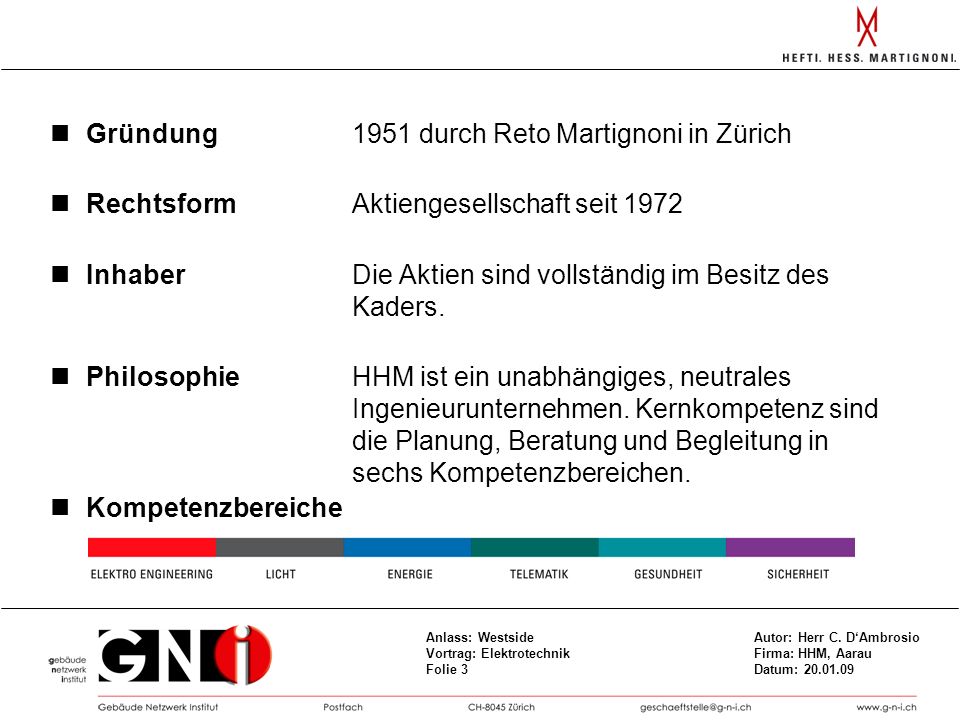

3 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 3 Gründung1951 durch Reto Martignoni in Zürich RechtsformAktiengesellschaft seit 1972 InhaberDie Aktien sind vollständig im Besitz des Kaders. PhilosophieHHM ist ein unabhängiges, neutrales Ingenieurunternehmen. Kernkompetenz sind die Planung, Beratung und Begleitung in sechs Kompetenzbereichen. Kompetenzbereiche

4 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 4 Unsere Organisation HEFTI. HESS. MARTIGNONI. Holding AG HEFTI. HESS. MARTIGNONI. Aarau AG HEFTI. HESS. MARTIGNONI. Telematik AG HEFTI. HESS. MARTIGNONI. Zürich AG HEFTI. HESS. MARTIGNONI. Zug AG MOOR ELEKTROPLAN AG Ingenieurbüro für Elektro- und Beleuchtungsplanung HEFTI. HESS. MARTIGNONI. Schwyz ROLF GRAU Elektroplanungen AG Solothurn GLOBAL 17 Kiew

5 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 5

6 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 6 Funktionalitäten Funktionalitäten eines modernen Einkaufszentrums: Einkaufen Kino Unterhaltung Erfahren Erleben Wellness / Erholen Geniessen Essen Übernachten

7 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 7 Energieversorgung 2 Mittelspannungs-Einspeisungen des ewb (16 kV) ab neuem Unterwerk Holligen 5 Trafostationen 16 Transformatoren à 1000 kVA ausgebaut 11 MVA approx. Leistungsbedarf

8 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 8 Notstromversorgung 2 dieselelektrische Ersatznetzanlagen je 1100 kVA Ersatznetzleistung 20 Stunden Autonomiezeit USV-Anlagen Pro Gebäudeteil div. USV-Anlagen für EDV / Kommunikation / Sicherheitsanlagen Notlichtanlagen Pro Gebäudeteil div. Anlagen gemäss Normen der Behörden

9 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 9 Beschallungs-/Evakuationsanlage Ganzes Objekt nach EN beschallt 5 Zentralen 24 kW Leistungsaufnahme 12 Feuerwehr-Sprechstellen 13 allgemeine Sprechstellen

10 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 10 Video-Überwachungsanlage 8 Zentralen 180 Kameras Überwachte Zonen Mall Parking Zugänge Umgebung Teilbereiche im Hotel, Bad und MPX Vernetzung unter allen Teilprojekten

11 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 11 Kommunikation Versorgungssysteme DECT WLAN Inhouse-GSM von Swisscom für alle Netzanbieter Funknetz für den technischen Dienst 33 Verteilerracks 2500 Kommunikationslinks / Netzwerkanschlüsse

12 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 12 Brandmelde-/Entrauchungsanlage 6 Brandmeldeanlagen 5500 Brandmelder Sprinkleranlage Bedieneinheiten für Sicherheitskräfte und Feuerwehr Rauch- und Wärmeabzüge Treppenhäuser und Liftkerne Entrauchungsanlage Individuelle Brandfallszenarien Verschiedene integrale Tests durchgeführt

13 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 13 Türüberwachung Überwachung aller Aussentüren und Zonenübergänge Über 300 überwachte Türen

14 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 14 KNX 5 eigenständige KNX-Netzwerke Netzwerke via GLS untereinander vernetzt 400 Alarme von KNX auf GLS 80 Befehle von GLS auf KNX

15 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 15 Parkingsystem 1400 Parkplätze Verschiedene Nutzergruppen Kurzparkierer (Bad / Shopping) Hotel Senioren Betriebspersonal Anbindung an VLS der Autobahn 13 Ein-/Ausfahrtsschranken u. Tore 21 Kassierstationen Individuelle Frei-/Besetztanzeige der Parkplätze

16 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 16 Personenfluss-Zählung Football-System System zur Zählung der Besucherzahlen Dokumentierung des Besucherflusses Über 60 Sensoren

17 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 17 Eventing Eventcourt Grossprojektionsfläche (24 m 2 ) 11 Info-Bildschirme Eigene Beschallungsanlage Eigene TV-Sender Eigenes Radiosignal

18 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 18 Führungs-/Securityloge Auf engstem Raum Bedienelemente für: Beschallung / Evakuation Video-Überwachung Alarmierung Zutrittskontrolle Türüberwachung Brandmelde- u. Entrauchungsanlage Parkingleitsystem Kommunikation Tag-/Nachtorganisation

19 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 19 Netzwerk

20 Autor: Herr C. DAmbrosio Firma: HHM, Aarau Datum: Anlass: Westside Vortrag: Elektrotechnik Folie 20 Danke für Ihre Aufmerksamkeit
