1 2007 Von: Sascha Tippmann Christian Krieger 1Sascha Tippmann, Christian Krieger

2 Einleitung Die ersten Schritte Kommunikation und Ansteuerung Schaltplan BT Auto Quellcode Tiny in Bascom Quellcode Windows GUI Abschliessend 2Sascha Tippmann, Christian Krieger

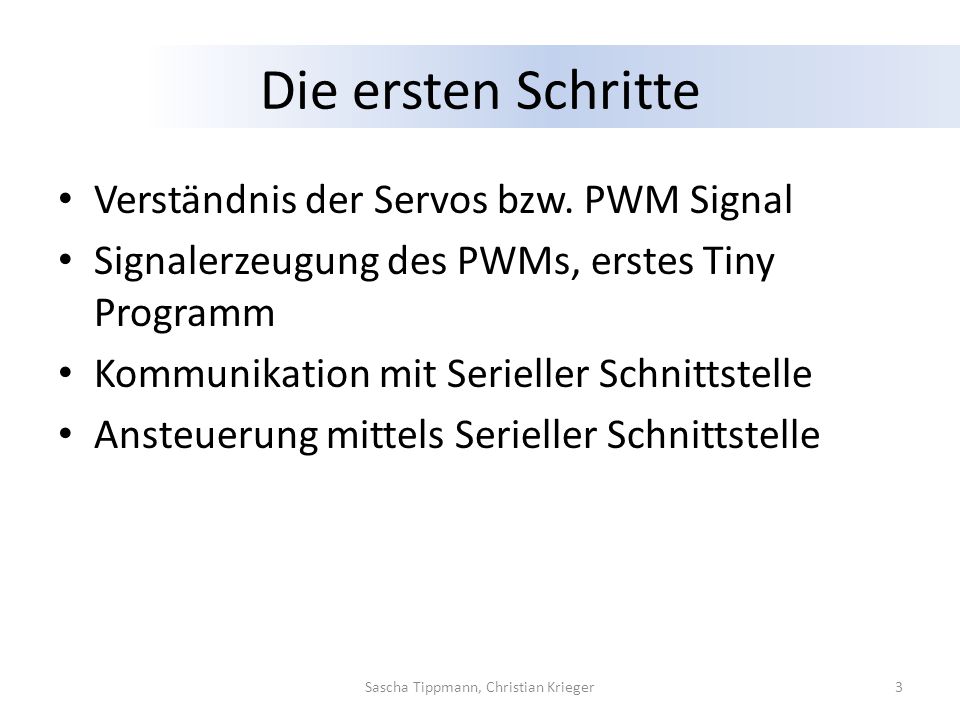

3 Die ersten Schritte Verständnis der Servos bzw. PWM Signal Signalerzeugung des PWMs, erstes Tiny Programm Kommunikation mit Serieller Schnittstelle Ansteuerung mittels Serieller Schnittstelle 3Sascha Tippmann, Christian Krieger

4 Kommunikation und Ansteuerung Verwendete Materialien: -HBX Bonzer (Modellauto) -2x Tiny Bluetooth Adapter -Signalwandler Max232 -Schaltrelais ULN2003A -Gabellichtschranke -etliche elektronische Bauelemente 4Sascha Tippmann, Christian Krieger

5 Kommunikation und Ansteuerung Verwendung einer Windows GUI mit Gamepad Wichtig! Baudrate, Clockrate, Paraty Bits etc. müssen identisch sein für fehlerfreie Kommunikation BT Adapter leitet Datenströme an Max weiter Max wandelt Signale RS232 in TTL-Signal ULN als Schalter für Lichtanlage etc. 5Sascha Tippmann, Christian Krieger

6 Schaltplan BT Auto 1 Sascha Tippmann, Christian Krieger6

7 Schaltplan BT Auto 2 7Sascha Tippmann, Christian Krieger

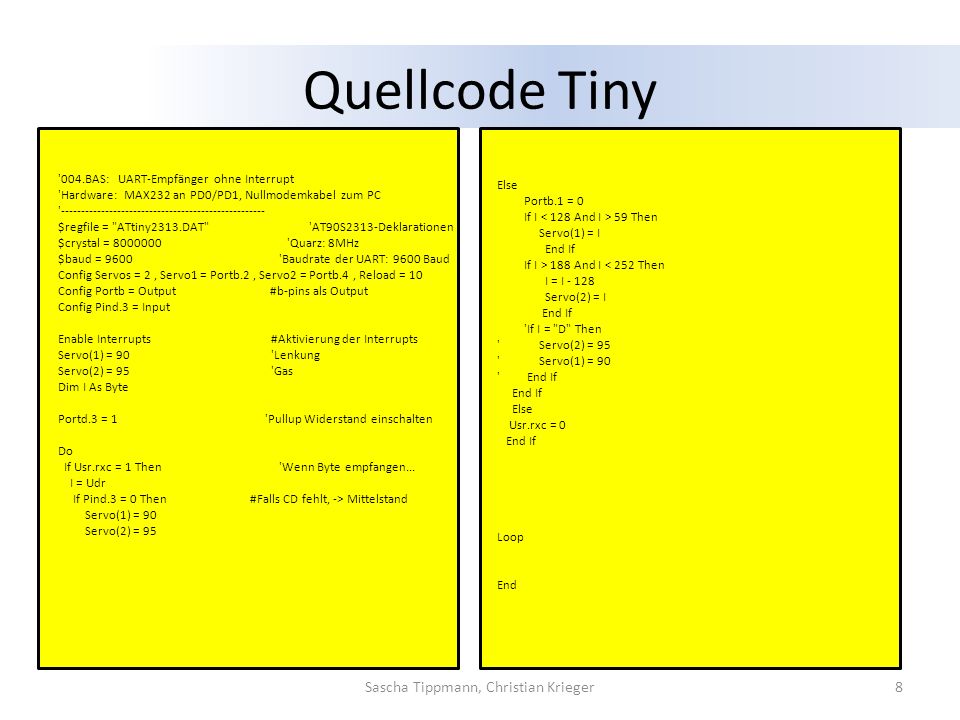

8 Quellcode Tiny '004.BAS: UART-Empfänger ohne Interrupt 'Hardware: MAX232 an PD0/PD1, Nullmodemkabel zum PC ' $regfile = "ATtiny2313.DAT" 'AT90S2313-Deklarationen $crystal = 'Quarz: 8MHz $baud = 9600 'Baudrate der UART: 9600 Baud Config Servos = 2, Servo1 = Portb.2, Servo2 = Portb.4, Reload = 10 Config Portb = Output #b-pins als Output Config Pind.3 = Input Enable Interrupts #Aktivierung der Interrupts Servo(1) = 90 'Lenkung Servo(2) = 95 'Gas Dim I As Byte Portd.3 = 1 'Pullup Widerstand einschalten Do If Usr.rxc = 1 Then 'Wenn Byte empfangen... I = Udr If Pind.3 = 0 Then#Falls CD fehlt, -> Mittelstand Servo(1) = 90 Servo(2) = 95 Else Portb.1 = 0 If I 59 Then Servo(1) = I End If If I > 188 And I < 252 Then I = I Servo(2) = I End If 'If I = "D" Then ' Servo(2) = 95 ' Servo(1) = 90 ' End If End If Else Usr.rxc = 0 End If Loop End 8Sascha Tippmann, Christian Krieger

9 Quellcode Tiny 2 Speed $regfile = "ATtiny2313.dat" $crystal = $hwstack = 28 $swstack = 32 $framesize = 32 Config Portb.1 = Output Portb.1 = 1 Config Pind.3 = Input Led3 Alias Portb.1 Portd.3 = 1 'Internen Pull-up Widerstand einschalten Config Int1 = Rising On Int1 Isr_von_int1 'Interrupt-Routine On Timer0 Ontimer0 Config Timer0 = Timer, Prescale = 1024, Capture Edge = Rising Enable Timer0 Enable Int1 Enable Interrupts 'Interrupts global Dim I As Integer Dim C As Byte I = 0 C = 0 Do Loop End Ontimer0: I = I If I >= Then I = 0 Printbin C C = 0 End If Return Isr_von_int1: C = C + 1 'Toggle Led3 Return 9Sascha Tippmann, Christian Krieger

10 Quellcode WinGUI (Ausschnitte) Serielles Interface: hCom = CreateFile(pccom, GENERIC_READ|GENERIC_WRITE, FILE_SHARE_READ, NULL, OPEN_EXISTING, FILE_FLAG_OVERLAPPED, NULL); if(INVALID_HANDLE_VALUE == hCom) { //Handle Error return false; } //Get port status portSuccess = GetCommState(hCom, &dcb); if(!portSuccess) { //Handle Error return false; } dcb.BaudRate = CBR_9600; dcb.ByteSize = 8; dcb.Parity = NOPARITY; dcb.StopBits = ONESTOPBIT; 10Sascha Tippmann, Christian Krieger portSuccess = SetCommState(hCom, &dcb); if(!portSuccess) { //Handle error return false; } portSuccess = SetCommMask (hCom, EV_RXCHAR); if(!portSuccess) { return false; } SerialReader *p_sread = new SerialReader(); p_sread->Create(getHandle(),frame); p_sread->Run(); return true;

11 while(true) { if(joyGetPosEx(JOYSTICKID1,&joyData) == JOYERR_NOERROR) { Xpos =joyData.dwRpos; Ypos = joyData.dwYpos; Ypos = (Ypos/1092)+60; //Ypos = -Ypos + 308; Ypos = Ypos + 132; Xpos = (Xpos/1092)+67; if(Ypos > 251) Ypos = 251; if(Ypos != Ypos_old || Xpos != Xpos_old) { status = wxString("") << "X = " << Xpos << "\nY = " << Ypos; WriteFile(hCom, &Xpos, sizeof(Xpos), &bytesSent, over); WriteFile(hCom, &Ypos, sizeof(Ypos), &bytesSent, over); } Xpos_old = Xpos; Ypos_old = Ypos; if (joyData.dwButtons & JOY_BUTTON1) { //bt_press = true; //WxButton2->SetLabel("Gamepad an"); } if (joyData.dwButtons & JOY_BUTTON2) { //bt_press = true; } Sascha Tippmann, Christian Krieger11 Quellcode WinGUI (Ausschnitte) Joystick:

12 void SerialReader::Create(HANDLE phCom,CarFrm *frm) { hCom = phCom; frame = frm; over = new OVERLAPPED; over->Offset = 0; over->OffsetHigh = 1; over->hEvent = CreateEvent (NULL, FALSE, FALSE, NULL); wxThread::Create(); } void *SerialReader::Entry() { bool bTest = false; DWORD d_size; char r_data; double i = 0.; while(1) { bTest = ReadFile(hCom, &r_data, 1, &d_size, over); while(!bTest) { bTest = GetOverlappedResult(hCom,over, &d_size,false); } i = (double)r_data; i=i*0.38*3.6; //Umdrehungen pro s * U in M * 3.6 = km/h frame->set_kmh(i); } return 0; } Sascha Tippmann, Christian Krieger12 Reader: Quellcode WinGUI (Ausschnitte)

13 Bilder Sascha Tippmann, Christian Krieger13

14 Bilder AVR - Programmer Sascha Tippmann, Christian Krieger14

15 Video Sascha Tippmann, Christian Krieger15

16 Abschliessend Bluetooth ist kein guter Ersatz was die Reaktionszeit gegenüber Funk betrifft Bluetooth bietet eine bedeutend höhere Bandbreite als Funk und ist somit multifunktional einsetzbar Keine Störsignale die das Auto beeinflussen könnten Eher Drone statt Modellauto Sascha Tippmann, Christian Krieger16

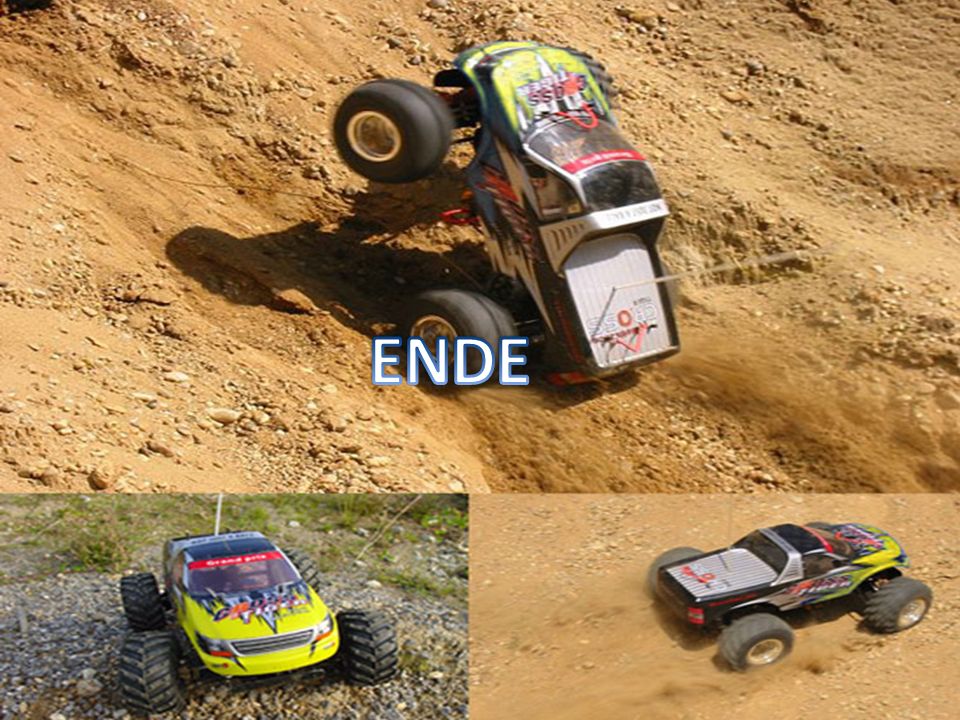

17 Sascha Tippmann, Christian Krieger17
