1 MPLS-VPN Lösungen von Arcor Arcor-Company Net

2 Arcor-Company Net Flexible Lösungen für Firmennetze
Sie suchen .... ein sicheres Netz zur Anbindung Ihrer Standorte eine alternative zur klassischen TK-Anlage für jede Anwendung die richtigen Quality of Services (QoS) eine Lösung um Außendienstmitarbeiter zu integrieren eine kostengünstige und doch leistungsstarke Anbindung Ihrer Filialen die Integration von zentralen Diensten (z. B. sicherer Internet Access, Web Auftritt, Mail, ..)

3 Arcor-Company Net Die Services im Überblick
Company Remote Zugänge für Tele- worker und SOHO Arcor MPLS Backbone mit Quality of Service Company IP-Telefonie und Videoconferencing ADSL, ISDN, Analog, Wireless LAN UMTS Auch international ISDN/DSL/ Mobil oder Internet Kunden VPN meine. firma. de Company Dialog Anschlüsse für Stand- orte mit LANs Arcor-Web Hosting SDSL, ADSL, ISDN Auch International Company Net Festanschluss Festanschluss mit Quality of Service für große Filialen, Zentralen und Rechenzentren Festanschlüsse (TAL, CFV) Auch International CN Manager CN QoS-Monitor Arcor-CN Mail Arcor-Central Firewall Sicherer Internet Zugang

4 Anschaltevarianten Company Net
Kunden MPLS-VPN SLA classic: 98,5 % Verfügbarkeit max. Entstörzeit 12 Std. classic Anschlußleitung Kunden MPLS-VPN SLA classic plus: ISDN Backup 99,5 % Verfügbarkeit Entstörzeit 8 Std. classic plus Anschlußleitung ISDN bzw. SDSL-Backup Kunden MPLS-VPN SLA classic premium: Redundante Leitung Redundante Router 99,9 % Verfügbarkeit Entstörzeit 4 Std. Anschlußleitung classic premium Anschlußleitung

5 Administration – leicht gemacht Flexible Nutzerverwaltung über CN Manager
Remote-Zugangs-Accounts Hardware Token für Einmalpasswort Nutzerverwaltung IP-Telefonie Internet-Zugang über zentrale Firewall (User Accounts) Mailbox-Service CN Mail News Service

6 Arcor-Company Net Ihr Nutzen
Höchste Performance durch garantierte Bandbreiten Ende-zu Ende Priorisierung von Kunden- Anwendungen durch QoS-Serviceklassen Integration von zeitkritischen Applikationen: IP-Telefonie und Videoconferencing Kostengünstige und flächendeckende Filial-Anbindung über DSL- und Dial-Anschlüsse Flexible Integration von Außendienst und Home Offices Intelligente Central Services Integrierter Internet-Anschluss

7 Das W.W.W. Internet GmbH Company Net inkl. TK-Anlage
IP-Telefonie Service CN Manager Company Remote nationaler Zugang Analog, ISDN, DSL,GSM, HSCSD Verschlüsselter Tunnel über Internet CN Secure Gateway Kunden MPLS-VPN Hildesheim Bavenstedter Str. 50 Internet Company Remote Universal UMTS / GPRS W-LAN / Hotspots etc. PSTN Internet Zugang

8 Modellrechnung für das W. W. W
Modellrechnung für das W.W.W. Internet GmbH Company Net – mit Festverbindung (3 Jahre Laufzeit) 1) Company Remote: zzgl. 2,25 Cent pro angefangener Minute und aufgebautem ISDN-B-Kanal

9 Listenpreise Company Net – mit Festverbindung (3 Jahre Laufzeit)
Standort Produkt Bandbreite Preis 31135 Hildesheim Bavenstedter Str. 50 Company Net 2 Mbps 990,00 € QoS Voice 256 kbps 60,00 € CN-Manager 149,00 € Internet (über Arcor Proxy) 0,00 € Secure Gateway 99,00 € beliebig viele Company Remote1) / je nach Zugang Company Remote Universal 1.298,00 € 1) Company Remote: zzgl. 2,5 Cent pro angefangener Minute und aufgebautem ISDN-B-Kanal

10 Modellrechnung für das W. W. W
Modellrechnung für das W.W.W. Internet GmbH Company Net – mit SDSL (3 Jahre Laufzeit) 1) Company Remote: zzgl. 2,25 Cent pro angefangener Minute und aufgebautem ISDN-B-Kanal

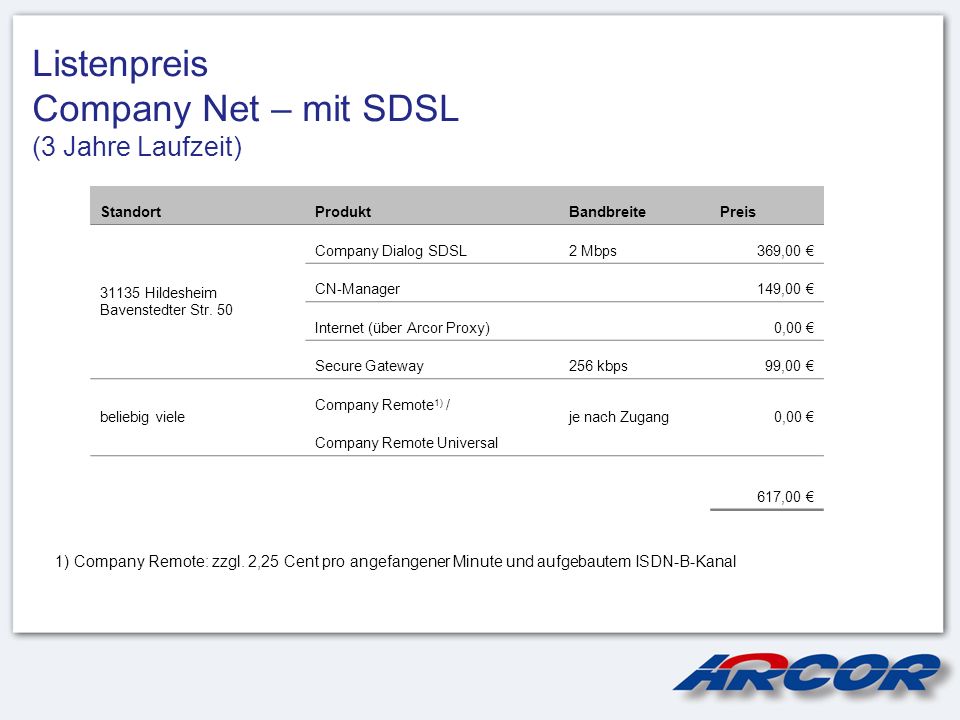

11 Listenpreis Company Net – mit SDSL (3 Jahre Laufzeit)
Standort Produkt Bandbreite Preis 31135 Hildesheim Bavenstedter Str. 50 Company Dialog SDSL 2 Mbps 369,00 € CN-Manager 149,00 € Internet (über Arcor Proxy) 0,00 € Secure Gateway 256 kbps 99,00 € beliebig viele Company Remote1) / je nach Zugang Company Remote Universal 617,00 € 1) Company Remote: zzgl. 2,25 Cent pro angefangener Minute und aufgebautem ISDN-B-Kanal

12 Modellrechnung für die W. W. W
Modellrechnung für die W.W.W. Internet GmbH TK-Anlage im Company Net (3 Jahre Laufzeit)

13 Preis für Call Manager Funktion im CN Manager:
je Arcor-Company Net mit CN-Manager 49,95 € Sprachschnittstelle, je S2M: bei gleichzeitiger Anschaltung mit Arcor-ISDN 0,00 € bei gleichzeitiger Anschaltung mit Arcor-Preselection 129,95 € ohne Arcor Produkt 199,95 € Endgeräte: IP Hardphone Cisco 7905 G 12,95 € IP Hardphone Cisco 7912 G 17,95 € IP Hardphone Cisco 7960 G 29,95 € Wireless IP Phone Cisco 7920 34,95 € Desktop Charger für Wireless IP-Phone 7920 4,95 € IP Softphone 3,95 € Analog Adapter ATA 186 9,95 € TK-Anlagen-Funktionalität ohne Kauf von Arcor-IP Phones: Produktbündel für die ersten 50 Nebenstellen 149,95 € jedes weitere Paket mit 10 Nebenstellen 24,95 €

14 Vielen Dank für Ihr Interesse !

15 Lösungen im Detail Arcor-Company Net

16 Die Basis von Qualität Das MPLS-VPN
4 Serviceklassen: Teleworker/SoHo Voice Arcor MPLS Backbone mit Quality of Service Primary Filiale Kunden VPN Advanced Basic Applikationen: IP-Telefonie Video SAP Intranet Mail Internet ... Zentrale/ Rechenzentrum Arcor bietet bereits seit einigen Jahren VPN-Lösungen für Geschäftskunden an Arcor-Company Net das MPLS-VPN bildet die Basis. Jede Anwendung bekommt die Serviceklasse, die sie benötigt. Voice over IP wird in der exklusiv für Sprachanwendungen konzipierten Serviceklasse „Voice“ übertragen. Für Videoübertragung und andere zeit-/bandbreitenkritische Dienste steht die Klasse „Primary“ zur Verfügung. Für andere Business-Applikationen, wie Groupware- und Intranet-Services kommt „Advanced“ zum Einsatz. Unkritischer Verkehr, wie Internet-Traffic und Mail wird in „Basic“ eingeordnet. So können alle Anwendungen nebeneinander parallel über einen Anschluss betrieben werden. Company Net bietet je nach Anforderung des Kunden skalierbare Zugangsvarianten an. Jegliche Standortgröße vom Homeoffice bis zur Unternehmenszentrale sind dabei abbildbar. Im sogenannten Central Service Bereich stehen den Arcor-Kunden eine Vielzahl von Diensten zur Verfügung (Mailboxservices, Virenscanning, gesicherter Internet-Zugang, Monitoring-Tools und das Kundenadministrationstool CN Manager). Mit dem CN Manager kann der Administrator des Kunden selbst nationale und internationale Zugänge einrichten, sperren und wieder löschen, gleiches gilt für Mail-Accounts und Internet-Zugänge. Administrationstool für Kunden CN Manager

17 High Quality im Firmennetz Flexible Qualitätsstufen durch Arcor-Serviceklassen
Voice Telefonieren über IP Primary Multimedia im Firmennetz Advanced Datenanwendungen mit Vorfahrt Basic Internet, Mail und mehr Für jede Kunden-Anwendung die optimale Qualität Dynamische Bandbreitennutzung im Firmennetz

18 Arcor-Company Net Telefonanlage und Videokonferenzraum inklusive
Homeoffice IP-Videoconference Service Einsatz eines Softphones Arcor MPLS Backbone mit Quality of Service IP-Telefonie Service Kunden VPN Zentrale Filiale Hard- und Softphones, herkömmliche Telefone Nutzung von Hard- und Softphones Die VPN-Telefonie Lösung Hier dargestellt sind die Möglichkeiten der IP-Telefonie Nutzung. Exemplarisch sieht man drei VPN-Standorte. Das Homeoffice, hier nutzt der Mitarbeiter ein Softphone, eine Telefonie-Applikation. Das Notebook wird hier zum Telefon. Die Filiale hier setzt Hard- und Softphones ein und die Unternehmenszentrale hat neben den Hard- und Softphones noch eine klassische TK-Anlage im Einsatz. Der IP-Telefonie Dienst eignet sich hervorragend als Ergänzung und Migration, da man nicht am Tag X alle Teilnehmer umstellen muß. Auch hier spielt das Administrationstool CN Manager eine wichtige Rolle für die Teilnehmer- und Endgeräte-Administration. Neben den Datendiensten läßt sich auch die IP-Telefonie darüber verwalten. PBX PSTN Administrations- tool für Kunden CN Manager

19 Die Lösung Arcor-Company Net
wir bieten eine Lösung, die .... alle Mitarbeiter einbezieht und alle Anforderungen an Mobilität abdeckt neben der sicheren Daten-, Fax, Sprach- und Videokommunikation in sehr guter Qualität unterstützt alle gängigen TK-Anlagen Leistungsmerkmale, sowie zusätzlich Videokonferenzen zur Verfügung stellt beliebig erweiterungsfähig in Bezug auf die Anzahl der Teilnehmer und der Standorte ist Veränderungen im Unternehmen flexibel Rechnung trägt

20 Arcor-Company IP-Telefonie Administrationstool CN-Manager
Die VPN-Telefonie Lösung Hier dargestellt sind die Möglichkeiten der IP-Telefonie Nutzung. Exemplarisch sieht man drei VPN-Standorte. Das Homeoffice, hier nutzt der Mitarbeiter ein Softphone, eine Telefonie-Applikation. Das Notebook wird hier zum Telefon. Die Filiale hier setzt Hard- und Softphones ein und die Unternehmenszentrale hat neben den Hard- und Softphones noch eine klassische TK-Anlage im Einsatz. Der IP-Telefonie Dienst eignet sich hervorragend als Ergänzung und Migration, da man nicht am Tag X alle Teilnehmer umstellen muß. Auch hier spielt das Administrationstool CN Manager eine wichtige Rolle für die Teilnehmer- und Endgeräte-Administration. Neben den Datendiensten läßt sich auch die IP-Telefonie darüber verwalten.

21 Übersicht Endgeräte IP-Standardtelefon (mit integriertem Switch)
Softphone Komfort IP-Telefon Adapter für analoge Endgeräte, z.B. Fax WLAN IP-Telefon

22 Mit Qualität Komfort steigern
Für jede Applikation, die richtige Serviceklasse Keine gegenseitige Beeinflussung Optimale Bild- und Sprachqualität Komfort TK-Anlagenfunktion aus dem Arcor-Netz Das Notebook als vollwertiges Büro Flexibilität Schnell und kostengünstig erweiterbar Administration von Endgeräten und Teilnehmern über den CN Manager Mehrwert Eine Netzinfrastruktur für Telefonie und Daten Optimale Erreichbarkeit unter einer Nummer Einfache Integration von Videokonferenzen Die Vorteile liegen auf der Hand Hohe Qualität und beeinflussungsfreie Übertragung durch die vier Serviceklassen Das Notebook wird zum virtuellen Schreibtisch und der Aufenthaltsort zum Arbeitszimmer Einsatz von „günstigen“ Softphone möglich, die schnell und einfach nutzbar sind Minimierung des Aufwandes bei Raumwechseln (Umzügen von Mitarbeitern) Schnell und kostengünstig erweiterbar um weitere IP-Phones Integration von Anwendungen (Wahl aus elektr. Telefonbüchern und Anwendungsmasken (Outlook etc.)) Nur noch eine Netzinfrastruktur für Telefonie und Daten Im VPN immer unter der gleichen Nummer erreichbar Nutzung von XML-basierenden Informationsdiensten, wie Bahnauskunft, Reuters-Ticker, Airline-Informationen, ... Wenn das Thema Sprache integriert ist, liegt es nahe Videokonferenzen zu integrieren

23 Monitoring – Ihr Blick ins Netz CN QoS-Monitor
MPLS Backbone Quality of Service Kunden VPN Sicherer web-basierter Zugriff für Administratoren des Kunden Darstellung der Auslastung und Verfügbarkeit der Company Net-Festanschlüsse Monitoring der QoS-Serviceklassen Ende-zu-Ende: Jitter, Round Trip Delay, Packet Loss

24 Ihr individuelles Firmennetz Flexible Anschlussmöglichkeiten
Arcor– ATM Backbone Arcor–Company ATM und Frame Company Remote Mobil GSM, HSCSD Int. Frame Relay und MPLS Company Net International Internet UMTS WLAN ISDN Analog Kunden MPLS-VPN Company Dialog Arcor- Central Services Company Dialog Universal DSL Company Remote flatrate Remote Complete Company Remote Universal Company Dialog flatrate Dialog Complete Company IP-Telefonie Videoconferencing Company Net Festanschluss CN Manager CN QoS Monitor CN Mail Internet-Zugang

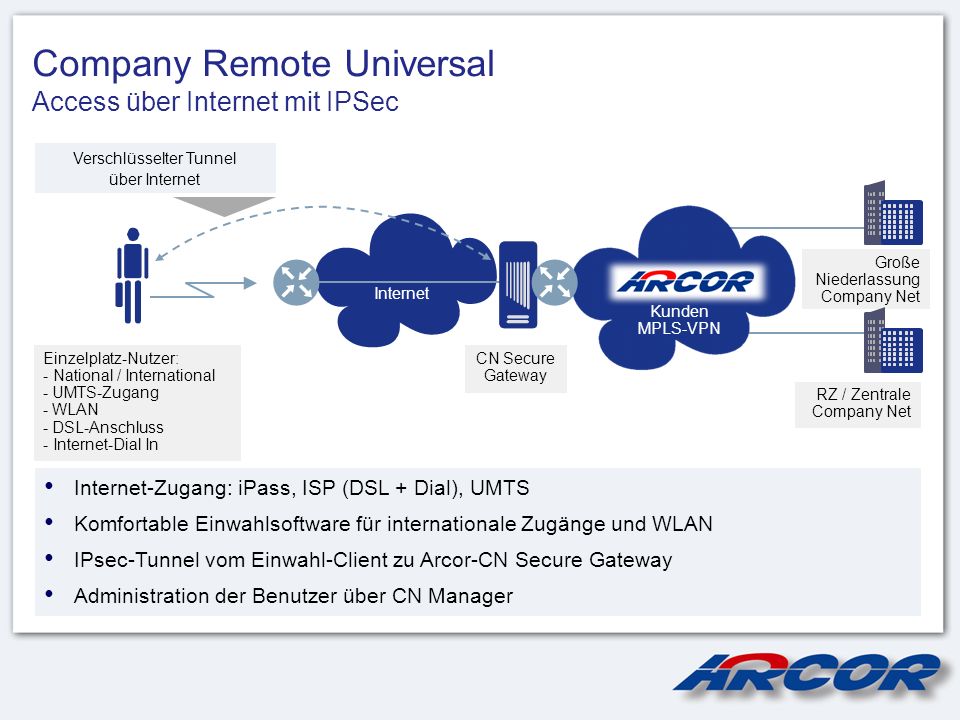

25 Company Remote Universal Access über Internet mit IPSec
Verschlüsselter Tunnel über Internet Große Niederlassung Company Net Internet Kunden MPLS-VPN Einzelplatz-Nutzer: - National / International UMTS-Zugang WLAN DSL-Anschluss - Internet-Dial In CN Secure Gateway RZ / Zentrale Company Net Internet-Zugang: iPass, ISP (DSL + Dial), UMTS Komfortable Einwahlsoftware für internationale Zugänge und WLAN IPsec-Tunnel vom Einwahl-Client zu Arcor-CN Secure Gateway Administration der Benutzer über CN Manager Kunden MPLS-VPN

26 Mobile Data Access aus einer Hand UMTS-Zugänge zum VPN inkl
Mobile Data Access aus einer Hand UMTS-Zugänge zum VPN inkl. Mobile Connect Card Verschlüsselter Tunnel über private Netzkopplung VFD2--Netz: Company Net Anschlüsse Direkte Netz- Kopplung Kunden MPLS-VPN Mobiler Nutzer: - Laptop mit UMTS-Karte Arcor- APN bei VFD2 CN Secure Gateway Mobile Data Access - Alles aus einer Hand Mobile Connect Card (UMTS-Karte) Mobiler Datentarif ArcorConnect Direkter Zugang zum Firmennetz über Arcor-APN (Access Point Node) Höchste Sicherheit durch IPSec plus private Netzkopplung

27 Access über Einwahl oder DSL Flexible Zugänge für Einzelplätze
Company Remote Einwahl Außendienst Mobiler User Home Office Analog ISDN HSCSD Große Niederlassung Company Net Kunden MPLS-VPN Company Remote flatrate DSL-Access SOHO Flatrate Arcor- DSL RZ / Zentrale Company Net Company Remote: Erhöhung der Sicherheit durch Einmalpasswort Zentrale Rechnungsstellung aller Zugangsdienste Mobil oder stationär: Erfüllung aller Anforderungen

28 Vielen Dank für Ihr Interesse !
