1 HORIZONT 1 TWS/Graph HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / TWS/Graph Graphik, Doku und Monitor für TWS Produkt-Präsentation

2 HORIZONT 2 TWS/Graph Inhaltsverzeichnis Einführung PC Client Host Programme Auftragsdokumentation TWS/XRef Forecast Loop Analyse WebViewer Statusmonitor

3 HORIZONT 3 TWS/Graph TWS/Graph ist ein Werkzeug für den IBM Scheduler TWS. Hauptfunktionen sind: Was ist TWS/Graph? Netz- und Balkenpläne Dokumentationen Cross-Referenz Monitor

4 HORIZONT 4 TWS/Graph Was ist TWS/Graph? BROWSE -- ENGS24.TWSXREF.LIST LINE COMMAND ===> SCROLL ******************************** TOP OF DATA *********************** Pre Pre Pre Pre Application Op Job WS Appl Id Job Name WsId OpNo Id No Name Id PVTKESW1#1 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTMI1LOAD#0 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTRQF01#1 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTRQS01#0 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTSAV01#0 *NOTFND* DMYS 01 PVADHOC#PVRZA ENTRY DMYS PVQROKTO#0 *NOTFND* CPU 36 PVDBSKBW 15 PVDBSKBW CPU PVMUTAC1#0 *NOTFND* DMYE 99 PVJACMIS#0 01 ENTRY DMYS PVQGRVE1#0 *NOTFND* DMYE 99 PVJGRVE1#1 01 ENTRY DMYS PVQGRVE1#0 *NOTFND* CPU 15 PVJGUVE1#0 01 ENTRY DMYS PVJSAV12#0 *NOTFND* DMYE 99 PVJRUEB1#0 01 ENTRY DMYS ******************************* BOTTOM OF DATA ********************** Netzplan XRef Dokumentation Monitor

5 HORIZONT 5 TWS/Graph Jeder, der mit TWS zu tun hat, z.B. Die Anwender von TWS/Graph Produktionsplanung und Steuerung Anwendungsentwicklung Operating...

6 HORIZONT 6 TWS/Graph Mehr als 150 Kunden weltweit, z.B. Referenzen? ADAC AGIS AMB Audi AXA BMW Citibank DVG Debis Deutsche Bank Fiducia Generali Gerling GEZ Hermes HSBC HUK Hypovereinsbank ITERGO Metro Nestle Nürnberger Versicherung Hapag- Lloyd IBM Itergo Renault REWE SwissRe SEB Toyota UBS Volkswagen Vodafone...

7 HORIZONT 7 TWS/Graph TWS/Graph für z/OS Anwendungse ntwickler Produktions planer Fachabteilung

8 HORIZONT 8 TWS/Graph TWS/Graph für distributed Anwendungs- entwickler Produktions planer Fachabteilung

9 HORIZONT 9 TWS/Graph TWS/Graph für alle Plattformen TWS/Graph für z/OS und distributed TWS/Graph für z/OS TWS/Graph für distributed

10 HORIZONT 10 TWS/Graph TWS/Graph – Der PC Client

11 HORIZONT 11 TWS/Graph Netzpläne Auftragsnetz Operationsnetz Am wichtigsten sind wohl Auftrags- und Operationsnetze aus Auftragsbeschreibung Tagesplan Langzeitplan

12 HORIZONT 12 TWS/Graph Auftragsnetz Auftrag Externe Abhängigkeit Auftragsnetze eigen sich zur Übersicht: Jeder "Knoten" ist ein Auftrag Nur externe Abhängigkeiten

13 HORIZONT 13 TWS/Graph Operationsnetz Job Externe Abhängigkeit Interne Abhängigkeit Unterschiedliche Symbole, je nach Workstation-Id Operationsnetze sind wesentlich detaillierter und beinhalten: Alle Operation der gewählten Aufträge Interne und externe Abhängigkeiten

14 HORIZONT 14 TWS/Graph Balkenpläne Job Geplante Zeit Aktuelle Zeit Balkenpläne stellen die geplanten Start- und Endezeiten grafisch dar.

15 HORIZONT 15 TWS/Graph Offline oder Online Offline… …oder online TWS/Graph arbeitet Offline oder Online.

16 HORIZONT 16 TWS/Graph TWS/Graph Live Demo

17 HORIZONT 17 TWS/Graph Auftragsdoku Laufzyklen Kalender mit den geplanten Lauftagen int. und ext. Vorgänger und Nachfolger Spezielle Ressourcen JCL Die AD Dokumentation ist ein automatisch erstellter Report Ihrer Auftragsbeschreibung, er beinhaltet u.a. Example

18 HORIZONT 18 TWS/Graph Statusmonitor Error!

19 Kann man die gesamte Produktion überwachen? Prinzipiell ja, aber… Kann man damit die gesamte Produktion überwachen?

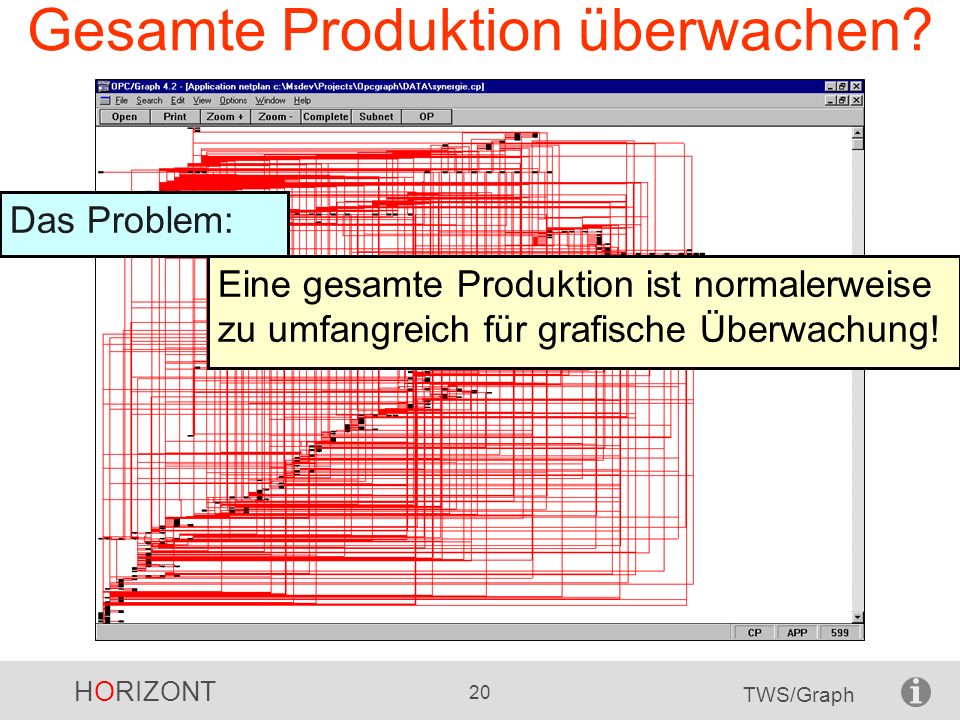

20 HORIZONT 20 TWS/Graph Gesamte Produktion überwachen? Das Problem: Eine gesamte Produktion ist normalerweise zu umfangreich für grafische Überwachung!

21 HORIZONT 21 TWS/Graph Kritische Elemente überwachen! Eine Lösung: Überwachen Sie nur die kritischen Jobs, und nicht alles!

22 HORIZONT 22 TWS/Graph Wie überwacht man kritische Jobs? Zuerst müssen Sie eine Struktur definieren, die Ihrer Organisation entspricht…

23 HORIZONT 23 TWS/Graph Jobs auswählen …alle CP-Felder stehen für die Auswahl zur Verfügung…

24 HORIZONT 24 TWS/Graph Den Monitor starten..der Monitor wird gestartet...

25 HORIZONT 25 TWS/Graph Den Monitor laufen lassen …das Diagramm wird regelmäßig aktualisiert, z.B. alle 5 Minuten

26 HORIZONT 26 TWS/Graph Fehler anzeigen Ein Fehler ist aufgetreten!

27 HORIZONT 27 TWS/Graph Fehler anzeigen Zuerst den Baum erweitern, um den Fehler anzuzeigen…

28 HORIZONT 28 TWS/Graph Fehler anzeigen Dieser Job hat einen Fehler

29 HORIZONT 29 TWS/Graph Detail-Informationen anzeigen Rechter Mausklick, Netzplan auswählen…

30 HORIZONT 30 TWS/Graph Ein Jobnetz anzeigen Hier ist der Fehlerjob!

31 HORIZONT 31 TWS/Graph Operationsdaten anzeigen Alle Operationsdaten können angezeigt werden

32 HORIZONT 32 TWS/Graph Externe Programme aufrufen Job ABC bricht ab: an Es ist bereits 15:00, aber CICS ist nicht aktiv: Automatisch ein Problem generieren Man kann aus TWS/Graph heraus beliebige Programme aufrufen. Diese Funktion kann dazu verwendet werden, automatisch auf Ereignisse zu reagieren. Beispiele:

33 HORIZONT 33 TWS/Graph Wie funktioniert diese Schnittstelle? Mit einem Dialog wird festgelegt, welches Programm wann aufgerufen werden soll

34 HORIZONT 34 TWS/Graph Der Definitions-Dialog Eine REXX soll mit dem Auftragsnamen, dem Jobnamen und der Workstation als Parameter aufgerufen werden... …falls der Status E ist

35 HORIZONT 35 TWS/Graph Was passiert im Fehlerfall Das Ergebnis: Falls ein Job fehlerhaft endet, wird die REXX aufgerufen.

36 HORIZONT 36 TWS/Graph Was passiert im Fehlerfall …und jemand erhält eine Nachricht

37 HORIZONT 37 TWS/Graph Das TWS/Graph Paket TWS/Graph beinhaltet: REGINA - REXX für Windows NT POSTIE - Client

38 HORIZONT 38 TWS/Graph TWS/Graph: "Focal Point of View" Entwickelt für IBM Italien zur Überwachung von mehr als 30 TWS Controllern Parallele Tasks garantieren hohe Verarbeitungsgeschwindigkeit Verteilung von Statusinformation aus beliebig vielen TWS Controllern mit einem PC Client Mit TWS/Graph kann man eine beliebige Anzahl von "TWS für z/OS" überwachen:

39 HORIZONT 39 TWS/Graph Multi TWS Monitor NT TWS1 Controller CP TWS/Graph Status Server TWS/Graph Status Collector TCP/IP TWS2 Controller CP LPAR 2 TWS/Graph Status Server TWS3 Controller CP LPAR 3 TWS/Graph Status Server

40 HORIZONT 40 TWS/Graph HTML Dateien Der Anwender benötigt keine Host-Anbindung Der Anwender braucht keine speziellen Kenntnisse Der Anwender kann die Statusinformationen jederzeit selbst abrufen Zusätzlich zum Baumdiagramm werden HTML- Dateien mit den Statusinformationen generiert. Die Vorteile:

41 HORIZONT 41 TWS/Graph HTML Dateien 1 Nur ein Mausklick für weitere Informationen...

42 HORIZONT 42 TWS/Graph HTML Dateien 2 …nächster Klick...

43 HORIZONT 43 TWS/Graph HTML Dateien 3 Und schließlich: Detaillierte Status Information

44 HORIZONT 44 TWS/Graph HTML Dateien - Übersicht TWS TWS/Graph Server PIF CP1 CP2 TWS/Graph erstellt die HTM Dateien für das Intranet, der Anwender liest die Dateien Anwender mit Web Browser Status abfragen Status Information Ein spezieller TWS/Graph PC Client

45 HORIZONT 45 TWS/Graph TWS/Graph Statusmonitor Einfach zu installieren –Kein Framework nötig –Keine tiefgreifenden Modifikationen notwendig (Exits etc.) Alle TWS Felder können verwendet werden –Exakte Auswahl, z.B. über die Eingangszeit –Auswahl über Platzhalter, z.B. alle Jobs mit Eigner A*B*C* Dezentrale Jobs überwachen –Alle Jobs, die von TWS gestartet werden, können überwacht werden. Egal ob unter UNIX, NT oder Was_auch_immer… Eine Zusammenfassung aller Vorteile:

46 HORIZONT 46 TWS/Graph Der WebViewer

47 HORIZONT 47 TWS/Graph TWS/Graph - Host TWS/Graph FUNCTIONS Commund ===> 1 UNLOAD - Unload TWS-database für denPC 2 REPORT AD - Application Description report 3 NETPLAN AD - Application Description Netzpläne 4 NETPLAN CP - Current Plan Netzpläne 5 TWS/XRef - Application Description advanced selection !TWS/Graph ! !HORIZONT GmbH Munich ! !all rights reserved, 1999 ! Auftrag-DESCRIPTION REPORT Commund ===> top :enter OPT commund für print options bottom:select topics mit S _ Run cycles _ Run days _ Operation description _ Operation details S Predecessors S Successors _ Special Resources _ JCL Dataset Table _ JCL Library Member _ Operator Instructions Run days start ===> First month to calculate run days Output-style ===> L D DCF, L LIST, B print both styles Preface ===> J Y mit titlepage, N no preface Index ===> J Y mit index, N mitout index Edit job ===> S S submit job, E edit job Application Description SELECTION Commund ===> top: OPT für Programm parameters APP to edit Die list Auftrags-id ===> TEST__________ Typ ===> _ A Application,G Group Jobname ===> ________ Owner id ===> ______________ Status ===> _ A active, P pending Priority ===> _ Authority group id ===> ________ Valid from - to ===> ______ - ____ YYMMDD Calendar id ===> ________________ Workstation ===> ____ Group definition ===> ________________ Note: Wildcards * and % are allowed in all selection fields!

48 HORIZONT 48 TWS/Graph Was ist TWS/Graph Host? TWS/XRef, eine "Cross Reference" für die AD TWS/Forecast, ein "Forecast" für den CP TWS/Graph Host ist ein ISPF Programm. Funktionen:

49 HORIZONT 49 TWS/Graph Was ist TWS/XRef ? Frei definierbare Eingabe- und Ausgabepanels Suchen Sie nach Aufträgen, Laufzyklen, Operationen, Vorgängern, SR... Verwenden Sie dabei Platzhalter (*, %) Auch mit UND, ODER, GT, LT, EQ,... TWS/XRef ist ermöglicht die Erstellung von Cross- Referenzen über die Auftragsbeschreibung:

50 HORIZONT 50 TWS/Graph Beispiele für TWS/XRef Welche Operationen haben eine Spezielle Ressource "AB" oder "XY"? Welche Aufträge verwenden einen anderen Kalender als "DEFAULT"? Welche Aufträge haben die Periode DAILY" und nicht nur den Offset "+001"? Als Beispiel einige typische Fragen, die mit TWS/XRef einfach und schnell beantwortet werden können:

51 HORIZONT 51 TWS/Graph TWS/XRef - Eingabe ENTER SELECTION CRITERIA page 1 of 1 Command ===> Scroll ===> HALF Top : EXEC -Foreground, BATCH -Submit, RESET(ALL) -Reset input fields, OR -Next "OR"-page, COPY -Copy this page Bottom: Selection ( *, %, BLANK = _* ), Operator ( EQ NE GE GT LE LT NX ) Selection criteria Operator App Id ===> ________________ EQ Op workstation name ===> ____ EQ Op number 1-99 ===> __ EQ Pre Application Id ===> ________________ EQ Pre workstation name ===> ____ EQ Pre Op number 1-99 ===> __ EQ Pre job name ===> *NOTFND* EQ Op job name ===> ________ EQ ******************************** BOTTOM OF DATA ******************************* Jedes beliebige AD- Feld kann benutzt werden

52 HORIZONT 52 TWS/Graph TWS/XRef - Ausgabe BROWSE -- ENGS24.TWSXREF.LIST LINE COL COMMAND ===> SCROLL ===> CSR ******************************** TOP OF DATA ********************************* Pre Pre Pre Pre Application Op Job WS Appl Id Job Name WsId OpNo Id No Name Id PVTKESW1#1 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTMI1LOAD#0 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTRQF01#1 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTRQS01#0 *NOTFND* DMYE 99 PVADHOC#PVDB100S 01 ENTRY DMYS PVTSAV01#0 *NOTFND* DMYS 01 PVADHOC#PVRZA ENTRY DMYS PVQROKTO#0 *NOTFND* CPU 36 PVDBSKBW 15 PVDBSKBW CPU PVMUTAC1#0 *NOTFND* DMYE 99 PVJACMIS#0 01 ENTRY DMYS PVQGRVE1#0 *NOTFND* DMYE 99 PVJGRVE1#1 01 ENTRY DMYS PVQGRVE1#0 *NOTFND* CPU 15 PVJGUVE1#0 01 ENTRY DMYS PVJSAV12#0 *NOTFND* DMYE 99 PVJRUEB1#0 01 ENTRY DMYS ******************************* BOTTOM OF DATA ******************************* ¦ Auch bei der Tabellenausgabe: Jedes beliebige AD-Feld kann benutzt werden

53 HORIZONT 53 TWS/Graph Forecast Netzpläne für jeden beliebigen Tag in der Zukunft Datenbasis ist der existierende LTP oder ein von TWS/Graph erstellter temporärer LTP Kein Test-TWS notwendig! Ein "Forecast" ist nützlich, um bestimmte Planungsperioden im Voraus analysieren zu können:

54 HORIZONT 54 TWS/Graph FORECAST BASED ON TRIAL Current Plan Commund ===> Forecast Period From ===> YYMMDD HHMM To ===> YYMMDD HHMM Input Database ===> F L Existing Long Term Plan, F Forecast AD VSAM ===> P390A.TWSZOS.V2R0M0.AD______________________ WS VSAM ===> P390A.TWSZOS.V2R0M0.WS______________________ RD VSAM ===> P390A.TWSZOS.V2R0M0.RD______________________ SI VSAM ===> P390A.TWSZOS.V2R0M0.SI______________________ LT VSAM ===> P390A.TWSZOS.V2R0M0.LT______________________ Output SYSPRINT DPREPORT ===> P390G.TWSGRAPH.DPREPORT_____________________ PC-File ===> P390G.TWSGRAPH.CP___________________________ Note: File has to be transfered to Die PC and used as a CP-file mit TWS/Graph PC! Submit ===> S S submit job, E edit before submit Forecast Netzpläne für zukünftige Planungsperioden!

55 HORIZONT 55 TWS/Graph Forecast Stellen Sie den Forecast- Tagesplan in einem Balkenplan dar......oder in einem Netzplan!

56 HORIZONT 56 TWS/Graph Loop-Analyse EQQ0384E DEPENDENCY LOOP FOUND IN AN Auftrags-NETWORK EQQ0384E LIST OF Operationen CONTAINED IN LOOP FOLLOWS: EQQ0384E LOOP:OP 0001 IN APPL LOOPAPPL3 IA EQQ0384E LOOP:OP 0010 WAIT10 IN APPL LOOPAPPL3 IA EQQ0384E LOOP:OP 0099 IN APPL LOOPAPPL2 IA EQQ0384E LOOP:OP 0014 WAIT10 IN APPL LOOPAPPL2 IA EQQ0384E LOOP:OP 0010 RC12 IN APPL LOOPAPPL1 IA EQQ0384E SUGGESTED DEPENDENCIES CAUSING LOOP ARE: EQQ0384E LOOPAPPL WAIT ON PREDECESSOR PATH Loop! Und jetzt? Problem: Sie verlängern den Tagesplan und erhalten einen Loop:

57 HORIZONT 57 TWS/Graph Loop-Analyse Lösung: Sie analysieren den Loop mit TWS/Graph

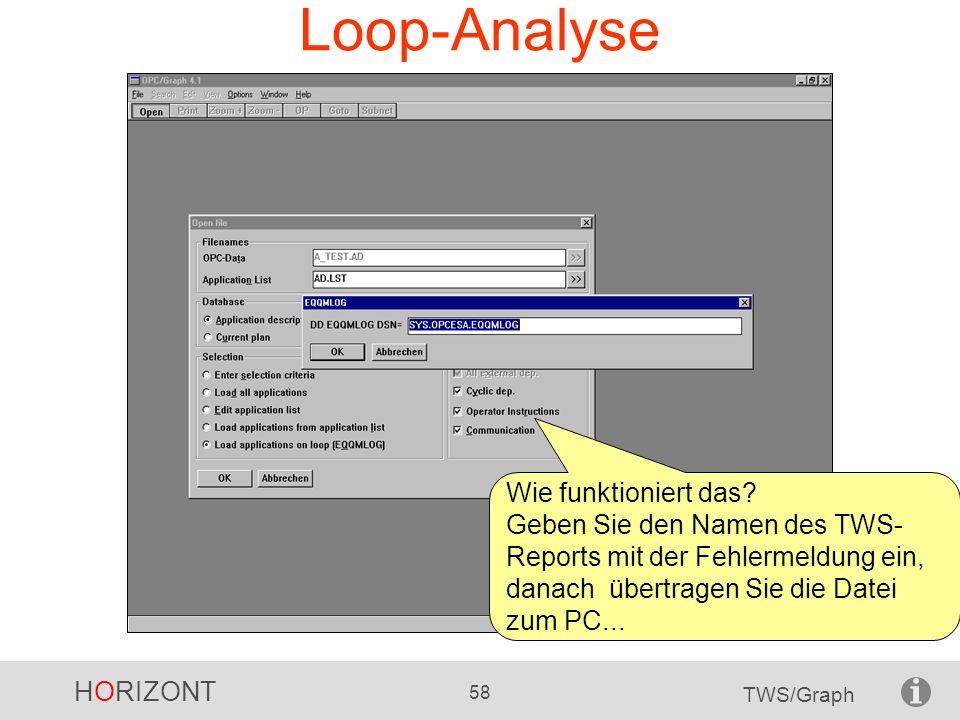

58 HORIZONT 58 TWS/Graph Loop-Analyse Wie funktioniert das? Geben Sie den Namen des TWS- Reports mit der Fehlermeldung ein, danach übertragen Sie die Datei zum PC...

59 HORIZONT 59 TWS/Graph Loop-Analyse Als Ergebnis erhalten Sie einen Netzplan mit allen Aufträgen, die auf dem Loop sind!

60 HORIZONT 60 TWS/Graph HORIZONT Software für Rechenzentren Garmischer Str. 8 D München Tel ++49(0)89 / TWS/Graph Vielen Dank für Ihre Aufmerksamkeit! Graphik, Doku und Monitor für TWS
