1 KIOTIKIOTI

2 ZubehörKompakt- Traktoren Traktoren CK 20 M CK 20 H DK 40 CR DK 40 DK 450 L DK 45 & 50 DK 450 L DK 45 (C) KIOTI Produkt- Reihe 2004/2005 DK 50 (C) CK 20 CK 25 M & H CK 30 M & H CK 25 & 30

3 CK 20 M Kompakt Traktor 21 PS – 3 Zylinder Schaltgetriebe 6 V+2 R 3-P-Aushebung Hubleistung 600 kg 2 doppelt wirkende Steuergeräte 1 hint.doppelt wirkendes Steuergerät CK 20 H 21 PS – 3 Zylinder Hydrostat Getriebe stufenlos in 2 Geschwindigkeits- Stufen 3-P-Aushebung, Hubleistung 600 kg 2 doppelt wirkende Steuergeräte 1 hint.doppelt wirkendes Steuergerät

4 Hydraulik-Hebel Übersicht – CK20 GETRIEBE Fahrer-Position MOTORHAUBE Aushebung Bereifung

5 Motor – CK20 21 ps 3 Zylinder 927 cm 3 Treibstoff tank von 20 L Einfacher Zugang zum Kühler, zu Luftfilter und Batterie Abnehmbares Kühlergitter Auspuff, in den Motorraum integriert In 2 Zonen geteilter Motorraum: Motor im hinteren Teil, Zubehör an der Vorderseite

6 Motor – CK 20 Motor3 C 093 Typ Diesel Motor 4-Takt wassergekühlt Zylinder Anzahl3 Bohrung x Hub75 x 70 mm Hubraum927 ccm AnsaugungNormal BrennkammerKugelförmig Motor Drehzahl2800 U/min Max. Leistung 2000 U/min15,3 PS 2200 U/min16,3 PS 2400 U/min17,3 PS 2600 U/min18,2 PS 2700 U/min19,6 PS 2800 U/min21,0 PS EinspritzpumpeBosch K Verbrauch230 gr/PS-Stunde Kühlwasserinhalt5,7 ltr. Motorölmenge3,1 ltr. Anlasser12 Volt – 0,9 kw Lichtmaschine12 Volt – 13 Ah

7 Getriebe – CK20 2 Geschwindigkeitsbereiche in allen Modellen HYDROSTAT Hydrostat-Pedal mit Tempomat KIOTI Hersteller des Hydrostatgetriebes Schaltgetriebe 6V+2R Vorwärtsgänge in jeder Stufe je1 Rückwärtsgang Manuelle Diff.Sperre der Vorderachse

8 Geschwindigkeiten – CK20 Hydrostat Schaltgetriebe

9 Aushebung – CK20 Kontrolle des doppelt- wirkenden Steuergeräts Mechanische Schaltung der Zapfwelle (Hinten + Mitte) Hubleistung auf der Ackerschiene 600 kg Pendel-Zugstange Zapfwelle hinten Mechanisch (540 UpM) Regelbare Geschwindigkeit der Aushebung 1 Feste + 1 verstellbare Hubstange Elektrische Steckdose 7-polig Oberlenker serienmässig Spann- Stabilisatoren

10 Fahrerposition – CK 20 Armaturenbrett: Drehzahlmesser / Lichtschalter Kühlwasser+Tank-Anzeige / Lichtschalter Warnblinker Handgashebel Mechanische Kupplung für die Zapfwelle (Hinten + Mitte) Komfortabler Sitz, verstellbar in Länge, Höhe, Dämpfung Einstellbare Rückenlehne Sicherheitgurt Schlüsselschalter / Manuelles und automatisches Vorheizen/ Motorstart Bremspedale getrennt und koppelbar Differentialsperre Allrad- Einschalter Joystick Bedienung : 2 doppeltwirkende Steuergeräte davon eines mit Schwimmstellung

11 Hydraulik – CK 20 Serienmässig: 1 doppeltwirkendes Steuergerät hinten Regelbare Geschwindigkeit der Aushebung Hydraulischer Anschluss mit einer Förderleistung um Anbaugeräte anzutreiben (Ladegeräte, Hydraulikantriebe) Joystick serienmässig : 2 doppeltwirkende Steuergeräte davon eins mit Schwimmstellung

12 Hydraulik – CK 20 CK 20 MCK 20 H Hubkraft Auf Ackerschiene 600 kg 61 cm unter Ackerschiene 500 kg Steuerpump Hubraum 13 cc Druck 160 kgf/cm² Abfluss 29 L/min Meiste Pump Hubraum Druck Abfluss Steuerung Zylinder 2 x SE course 161 mm Steuergerät- motor Hubraum : 40 cc/rotation Ölanschluss Anzahl 1 x 2 Abfluss 35 L/min Druck 165 kgf/cm2 Getriebe Pumpe 4.1 (cc/tr) Getriebe Pumpe (cc/tr) Getriebe Motor 16.4 (cc/tr) Druck 210 kgf/cm²

13 Bereifung – CK 20 Rasenprofil AS-Profil

14

15 Masse – CK 20 AHöhe: Boden Boden – Bügel2185 B Hintere Achse – Zapfwelle220 CEmpattement1470 D MaxMaximale hintere Spur1334 MinMinimume hintere Spur1018 EGesamte Länge3082 F MaxMaximale Breite1618 MinMinimale Breite1342 GHöhe: Boden – Zapfwelle470 HLänge: Vorderachse – Gewichtrahmen525 ILänge: Hinterachse – Unterlenker789 JHöhe: Boden – Unterkante Zugpendel279 KHöhe: Boden – Zugmaul vorne453 LHöhe: Boden – Zugpendel330 MLänge: Hinterachse – Zugpendel595 N NfHöhe: Boden – Unterkante Vorderachse320 NrHöhe: Boden – Unterkante Hinterachse420 OSpur vorne883 PLänge: Gewichtrahmen – Armaturenbrett845 QBreite Motor565 RHöhe: Boden – Oberkante Motorhaube1135 Leergewicht mit Bügel890 lg Leergewicht mit Kabine1146 kg Wenderadius2100

16 AL 20 TCK 54 Zubehör für CK 20 MACK Front Gewicht 20 kg (3 pro Schlepper) CAB20 Kabine mit Heizug Front Ausheber 5OO kG 2 Einfachwirkende Zylinder Hydraulische Zapfwelle mit Elektrische Anschaltung AF cm – 3 Messer Seiten-Auswurf Höhenverstellung unabhängig hydraulisch 340 kg Hubleistung bisMax.Höhe 1,80 m Joystick-Bedienung

17 CK 25 M Kompakt Traktor CK 25 PS – 3 Zylinder – 13OO cc Schaltgetriebe 2 Schaltgruppen – 4 Gänge mit synchromech Umkehrung Unabhängig Zapfwelle – 2 Geschwindigkeiten (540 & 1000) Hubkraft 800 kg Joystick 2 Dopplewirkende mit Schwimmstellung 1 Hinten Doppelwirkende Steuergerät Kraft Kontrolle auf Ausheber CK 25 H 25 PS – 3 Zylinder – 13OO cc Hydrostat 2 Schaltgruppen – Stufenlos 2 Geschwindigkeiten Zapfwelle (540 & 1000) Hubkraft 800 kg Joystick 2 Dopplewirkende mit Schwimmstellung 1 Hinten Doppelwirkende Steuergerät Kraft Kontrolle auf Ausheber

18 CK 30 M Kompakt Traktor CK CK 30 H 30 PS – 3 Zylinder – 15OO cc Schaltgetriebe 2 Schaltgruppen – 4 Gänge mit synchromech Umkehrung Unabhängig Zapfwelle – 2 Geschwindigkeiten (540 & 1000) Hubkraft 800 kg Joystick 2 Dopplewirkende mit Schwimmstellung 1 Hinten Doppelwirkende Steuergerät Kraft Kontrolle auf Ausheber 30 PS – 3 Zylinder – 15OO cc Hydrostat 2 Schaltgruppen – Stufenlos 2 Geschwindigkeiten Zapfwelle (540 & 1000) Hubkraft 800 kg Joystick 2 Dopplewirkende mit Schwimmstellung 1 Hinten Doppelwirkende Steuergerät Kraft Kontrolle auf Ausheber

19 MOTOREN CK 25 & 30 3 C A Zylinder – 1299 cc Atmöspherik Wassergekühlt 3 Zylinder – 1500 cc Atmöspherik Wassergekühlt

20 Motor – CK 25 / 30 MotorTD A 150 Typ Diesel Motor 4-Takt wassergekühlt Zylinder Anzahl33 Bohrung x Hub83 x 82 mm83 x 92.4 mm Hubraum1299 ccm1500 ccm AnsaugungNormal BrennkammerKugelformig Motor Drehzahl2700 U/min Max. Leistung 2000 U/min21.7 PS25.5 PS 2200 U/min22.4 PS27.2 PS 2400 U/min23.8 PS28.8 PS 2600 U/min24.6 PS30.3 PS 2700 U/min25.0 PS31.0 PS 2800 U/min25.4 PS31.8 PS EinspritzpumpeBosch K845 Verbrauch230 gr./PS-Stunde210 gr/PS-Stunde Kühlwasserinhalt6,6 ltr.6,8 ltr Motorölmenge5,2 ltr.5,8 ltr. Anlasser12 Volt – 1,7 kw12 Volt – 2,0 kw Lichtmaschine12 Volt – 35 Ah12 Volt – 50 Ah

21 Geschwindigkeiten – CK 25 Hydrostat Schaltgetriebe

22 Geschwindigkeiten – CK 30 Hydrostat Schaltgetriebe

23 Hydraulik – CK 25 & 30 CK 25 MCK 25 HCK 30 MCK 30 H Hubkraft Auf Ackerschiene 1000 kg 61 cm unter Ackerschiene 800 kg Steuerpump Hubraum 6.6 cc Druck 125 kgf/cm² Abfluss 17.2 L/min Meiste Pump Hubraum 12 cc Druck 180 kgf/cm² Abfluss 31.7 L/min Steuerung Zylinder 2 x SE course 185 mm 2 x SE course 185 mm Steuergerät- motor Hubraum : 51 cc/rotation Ölanschluss Anzahl 1 x 2 Abfluss 31.7 L/min Druck Getriebe Pumpe 6.2 (cc/tr) Getriebe Pumpe Getriebe Motor Druck 280 kgf/cm²

24

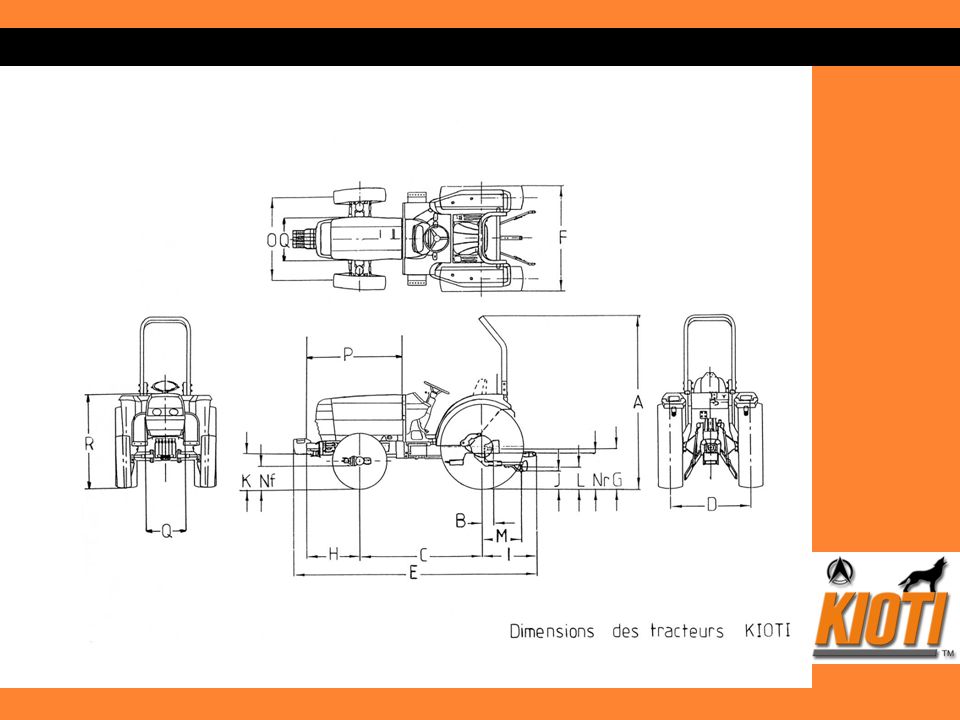

25 Masse – CK 25 / 30 AHöhe: Boden Boden – Bügel B Hintere Achse – Zapfwelle 232 CEmpattement1680 D MaxMaximale hintere Spur MinMinimume hintere Spur EGesamte Länge3190 F MaxMaximale Breite1656 MinMinimale Breite GHöhe: Boden – Zapfwelle HLänge: Vorderachse – Gewichtrahmen690 ILänge: Hinterachse – Unterlenker790 JHöhe: Boden – Unterkante Zugpendel KHöhe: Boden – Zugmaul vorne LHöhe: Boden – Zugpendel MLänge: Hinterachse – Zugpendel630 N NfHöhe: Boden – Unterkante Vorderachse NrHöhe: Boden – Unterkante Hinterachse OSpur vorne1190 PLänge: Gewichtrahmen – Armaturenbrett1000 QBreite Motor605 RHöhe: Boden – Oberkante Motorhaube Leergewicht mit Bügel1365 Leergewicht mit Kabine Wenderadius2350

26 AL 30 TDK 72 Zubehör für CK 25 & 30 MACK Front Gewicht 20 kg (5 pro Schlepper) CAB30 Kabine mit Heizug Front Ausheber 5OO kG 2 Einfachwirkende Zylinder Hydraulische Zapfwelle mit Elektrische Anschaltung AF kg Hubleistung bisMax.Höhe 2,00 m Joystick-Bedienung 183 cm – 3 Messer Seiten-Auswurf Höhenverstellung hydr.unabhängig Option für Heckauswurf & Mulching

27 Traktoren DK 40 CR 40 PS – 4 Zylinder Schaltgetriebe 16 V + 16 R 3 P-Aushebung, Hubleistung 1450 kg 2 doppelt wirkende Steuergeräte Automatische Zapfwelle

28 Traktoren DK 450 L 45 PS – 4 Zylinder Schaltgetriebe 16V+16 R MINI-WENDE-SYSTEM>>>>>>>>>>>>> 3 P-Aushebung, Hubleistung 1450 kg 2 doppelt wirkende Steuergeräte Automatische Zapfwelle

29 DK 45Traktoren DK PS – 4 Zylinder - Turbo Schaltgetriebe 12 V + 12 R 3 P-Aushebung, Hubleistung 1600 kg 2 doppelt + 1 einfach wirkendes Steuergerät Automatische Zapfwelle Sturzbügel oder Kabine (Heizung + Klima-Anlage) 45 PS – 4 Zylinder Schaltgetriebe 12V+12 R 3 P-Aushebung, Hubleistung 1600 kg 2 doppelt + 1 Einfach wirkendes Steuergerät Automatische Zapfwelle Sturzbügel oder Kabine (Heizung + Klima-Anlage)

30 ÜBERSICHT MOTOR FAHRERPOSITION GETRIEBE HYDRAULIK AUSHEBUNG ZUBEHÖR BEREIFUNG

31 MOTOR Auspuff im Motorraum eingebaut Doppelte Hydraulikpumpe in Tandembauweise Direkt- Einspritzpumpe Luftfilter: Doppel- Element Tankinhalt 40 Liter Kraftstoff-Filter mit Hahn Abnehmbares Ventilatorgitter

32 MOTOREN 4 Zylinder 2000 cm 3 Atmosphärisch 40 ps 4A2204A200T4A200 4 Zylinder 2000 cm 3 Turbo-Lader 50 ps 4 Zylinder 2200 cm 3 Atmosphärisch 45 ps

33 FAHRER-POSITION Handgashebel Elektro-hydraulische Einschaltung der Zapfwelle mit autom.Lagekontrolle (Zug-und Lage- Regelung) Armaturenbrett : Drehzahlmesser / Kraftstoff-+ Kühlwasser-Anzeige Anzeige von : Vorheizen / Zapfwelle / Vorderachse / Filterverstopfung/ Kühlwasserstand Komfortabler Sitz: verstellbar in Länge, Höhe, Dämpfung Einstellbare Rückenlehne Kopfstütze / Sicherheitgurt Lichtschalter + Warnblinker Schlüsselschalter mit 2 Vorheizpositionen : manuell & automatisch Synchronisierte Gruppenschaltung Gangschalthebel mit synchronisiertem Übergang Bereichshebel Differentialsperre (An Vorderachse manuell ) Ebene Tragplatte (ohne Tunnel=freier Durchstieg) auf Silentblocks montiert

34 AUSHEBUNG Hubkraft auf der Ackerschiene : 1450 kg (DK35/40) 1600 kg (DK45/50 ) Längenverstellbarer Unterlenker Einstellbare Länge der Unter-und Oberlenker, der Gelenkaugen und der Stabilisatoren Regelbare Geschwindigkeit der Aushebung Zug- und Lage- Regelung der Aushebung Oberlenker serienmässig Norm-Zapfwelle 540 UpM Elektrische Steckdose (7-polig) Kat 1 Aushebung mit 1450 kg ( DK 35/40) und 1600 Kg (DK 45/50) Hubkraft

35 HYDRAULIK Doppelte Hydraulik- Pumpe in Tandem- Bauweise Max Förderung :47.5 L/min (35&40) bzw L/Min (45+50) Serienmässig 2 doppeltwirkende Anschlüsse Bei 45&50 kann 1 doppeltwirkender in einfachwirkend umgeschaltet werden Steuerung von 2 Geräten Regelbare Geschwindigkeit der Aushebung Hydraulik-Ausgang mit ausreichend Fördermenge und Druck zum Antrieb von Anbaugeräten(Lade- geräte,Hydraulikantriebe )

36 GETRIEBE Untersetzungen : Durch Zahnrad (DK 35/40/450) Durch Planetengetriebe bei DK 45/50 Synchronisierte Gruppen-Schaltung Manuelle Sperre der Vorderachse DK 35 : 2 Schaltgruppen = 8 V + 8 R DK 40/450L : 4 Schaltgruppen = 16 V + 16 R DK 40/50 : 3 Schaltgruppen = 12 V + 12 R

37 GESCHWINDIGKEITEN DK 40 CR

38 GESCHWINDIGKEITEN DK450L

39 GESCHWINDIGKEITEN DK45+DK50

40 SERIEN-ZUBEHÖR Kabinenausstattung : Klimaanlage (manuell) Zusatz-Heizung Hintere-Scheibe zu öffnen Dach zu öffnen Stereo-Anlage 4 Arbeits-Scheinwerfer 2 Rückspiegel Aschenbecher/Deckenlampe DK 45/50 : Im Werk fertig aufgebaute Original-Kabine 5 bzw.6 Frontgewichte mitgeliefert 1 Zughaken vorne 1 Pendel-Zugstange hinten Hydraulische Lenkung ( 2 einfachwirkende Zylinder Einschlagwinkel 58°KABINE

41 Bereifung für Traktoren RASENPROFIL TRELLEBORG ACKERPROFIL

42 Anhänge Kupplung Zubehör für Traktoren DK 40 Vielseitige Kupplung für DK35-40 Front 3-Punkt-Aushebung Kraft 1000 kG Einfach-Zylinder Zapfwelle 2000 UPM TCK 72 Zwischenachs -Mäher 183 cm – 3 Messer Seiten-Auswurf Höhenverstellung hydr.unabhängig Option für Heckauswurf & Mulching AL 40/450-Lader Max.Hubleistung 850Kg bis 2.7 m Höhe Einhebel-Bedienung (Joystick) Parallel-Führung Schnell- Anbau der Geräte

43 Anhänge-Maul Zubehör für Traktoren DK 450 L Versetzbare Kupplung für DK450 L AL 450-Lader Hubkraft 850 kG bis 2.7m Höhe Einhebel-Bedienung Parallel-Führung Schnell-Anbau der Geräte KAB INE Angepasste Kabine für DK450 L

44 Anhängemaul Zubehör für Traktoren DK Höhenversetzbare Kupplung für DK45-50 AL 45/C-Lader Parallel-Führung Geräte-Schnellanbau Hubkraft 1150 kG bis 2.7 Höhe Einhebel-Bedienung +Fernbedienung für die Kabinenversion
