1 DANIEL, SILVAN UND MATTHIAS 3M Technikwoche 2011 –Gruppe 13

2 Inhalt der Woche Kick-off Einteilung der Woche Typ definieren Schrägseilbrücke Bogenbrücke Bau Fertigstellung und Belastungstest 29.04.2011 2

3 Kick-off Rahmen für unsere Arbeit: Brücke mit mind. 80cm Spannweite Material: Balsaholz, Karton, Papier, Schnur, Leim Nur an den beiden Enden aufliegend Keine zu fest gekrümmte Fahrbahn (für Autos) Verschiedene Tipps zum Bau und zur Statik Ziel: Grösste Tragfähigkeit pro Gramm Gewicht 29.04.2011 3

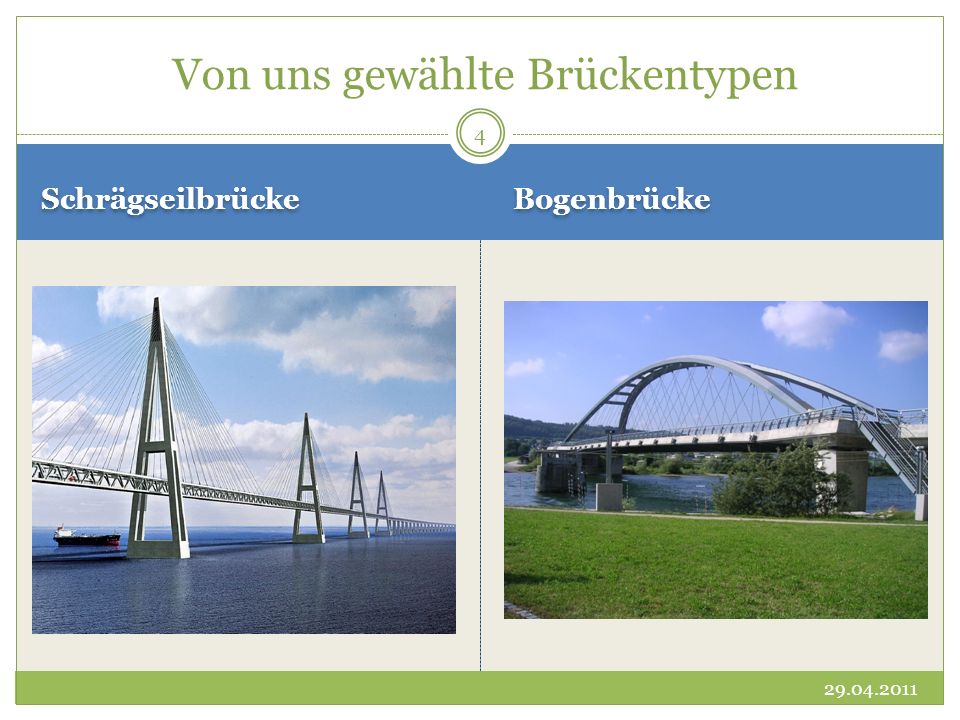

4 Schrägseilbrücke Bogenbrücke Von uns gewählte Brückentypen 29.04.2011 4

5 Andere möglichen Brückentypen Balkenbrücke Fachwerkbrücke Hängebrücke 29.04.2011 5

6 Bau Spannen der Träger 29.04.2011 6

7 7

8 Bogenbrücke nach der Fertigstellung 29.04.2011 8

9 9

10 Konstruktion der Bogenbrücke 29.04.2011 10

11 Bogenbrücke von unten 29.04.2011 11

12 Schrägseilbrücke nach der Fertigstellung 29.04.2011 12

13 Konstruktion der Schrägseilbrücke 29.04.2011 13

14 Belastungstest An der HTWG Konstanz 29.04.2011 14

15 Resultat des Belastungstest SpannweiteEigengewichtMax. BelastungVerhältnis 85cm220g79000g359 80cm133g41000g308 1 1 = Verh ä ltnis 29.04.2011 15

16 Vielen Dank für Ihre Aufmerksamkeit
