Damien Simon RCDD - LAN Specialist

Ähnliche Präsentationen


Präsentation zum Thema: "Damien Simon RCDD - LAN Specialist"—  Präsentation transkript:

1 Damien Simon RCDD - LAN Specialist

2

3 Verbindung mit anderen Systemen
EVt HVt PABX Seite HVt BB Seite GVt Haupt Server CVt PABX Außen Kupfer BB Außen LWL BB Blitzschutz Klima/Heizung Doorkeys Minibar Feuermelder Rauchmelder Voice / Data Kupfer Linie Entrance Facilities Data LWL Linie Video CATV

4 Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3
Themen Normen heute Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3 Neue Faser Channels

5 Normen in 2002 - Ratifiziert am 13. August 2002
INTERNATIONAL ISO/IEC :2002 EUROPA / CENELEC EN 50173:2002 USA EIA/TIA 568-B.2.1 - Ratifiziert am 13. August 2002 - Publiziert Oktober - Kabel definiert in IEC - Connector definiert im IEC (Kat.6) - IEC (Kat.7) - Ratifiziert am 13. August 2002 - Publiziert Oktober - Kabel definiert in EN50288 - Connector definiert in EN (Kat.6) - EN (Kat.7) - Ratifiziert Juni 2002 - Publiziert am Juli 2002 Verkabelung und Komponenten inkludiert

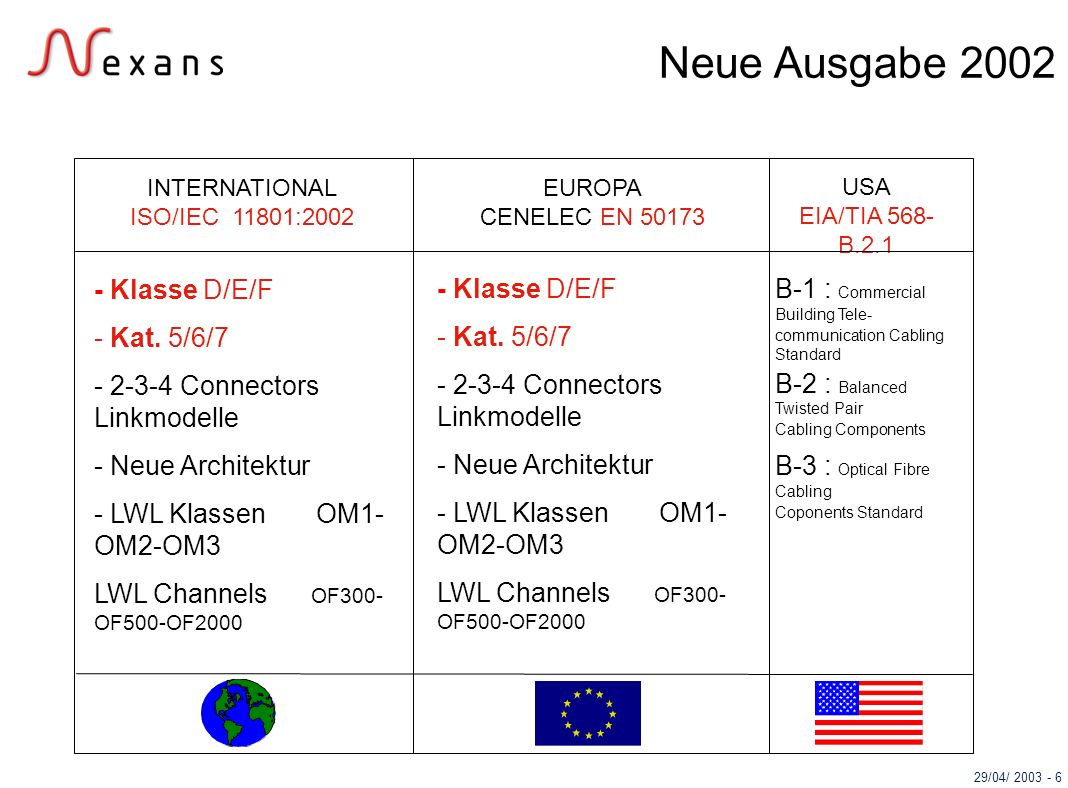

6 Neue Ausgabe 2002 - Klasse D/E/F - Kat. 5/6/7
INTERNATIONAL ISO/IEC :2002 EUROPA CENELEC EN 50173 USA EIA/TIA 568-B.2.1 - Klasse D/E/F - Kat. 5/6/7 Connectors Linkmodelle - Neue Architektur - LWL Klassen OM1-OM2-OM3 LWL Channels OF300-OF500-OF2000 - Klasse D/E/F - Kat. 5/6/7 Connectors Linkmodelle - Neue Architektur - LWL Klassen OM1-OM2-OM3 LWL Channels OF300-OF500-OF2000 B-1 : Commercial Building Tele- communication Cabling Standard B-2 : Balanced Twisted Pair Cabling Components B-3 : Optical Fibre Cabling Coponents Standard

7 Klasse D / Kategorie 5 neue)
Infrastruktur - Normierung Klasse F / Kategorie 7 Klasse E / Kategorie 6 Category 5 / Class D Klasse D / Kategorie 5 neue) Kategorie 4 Category 4 Klasse C/Kategorie 3 gelöscht neu ratifiziert ratifiziert 16 MHz 20 MHz 100 MHz 250 MHz 600 MHz

8 Normierung - Anwendungen
??? Gigabit Ethernet ** /Multimedia Standards Gigabit Ethernet Cat.6* (1000Base-TX) Gigabit ATM Cat.6* (CB1G) 600 MHz Category 7 Class F Gigabit Ethernet 10 Gigabit Ethernet * Class E 250 MHz Category 6 Ethernet Fast Ethernet Class D99 D2000 100 MHz Category 5e Class D 100 MHz Category 5 Jahr 1995 Jahr 2000 Jahr 2010 Jahr 2015 Jahr 2007 Jahr 2005 * - Standardisierung in Arbeit ** - Standardisierung noch nicht begonnen

9 Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3
Themen Normen heute Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3 Neue Faser Channels

10 Wie wichtig ist de-embedded
Themen Was ist de-embedded Erklärung Wie wichtig ist de-embedded

11 Was ist de-embedded Test Verfahren um den NEXT und FEXT Bereich des Steckers allein zu bestimmen (die Pyramide ist eine vorgeschlagene Messkonfiguration um FEXT zu Messen) um Interoperabilität zu garantieren (Kat.6 Leistungen mit allen herstellerunabhängigen Kat.6-Steckern und allen herstellerunabhängigen Kat.6 Buchsen) für NEXT und FEXT des Steckers keine Verschärfung der Werte Bereich/Fenster in welchem NEXT und FEXT des Steckers sich befinden soll (um sicher zustellen, dass alle die gleichen Werte haben = Interoperabilität)

12 Was ist de-embedded ISO/IEC11801:2002 EN50173:2002 Verkabelung
RJ45 Steckverbinder inkl. de-embedded Test ISO/IEC und EN noch nicht ratifiziert TIA ist bereits ratifiziert

13 Wie wichtig ist de-embedded
Themen Was ist de-embedded Erklärung Wie wichtig ist de-embedded

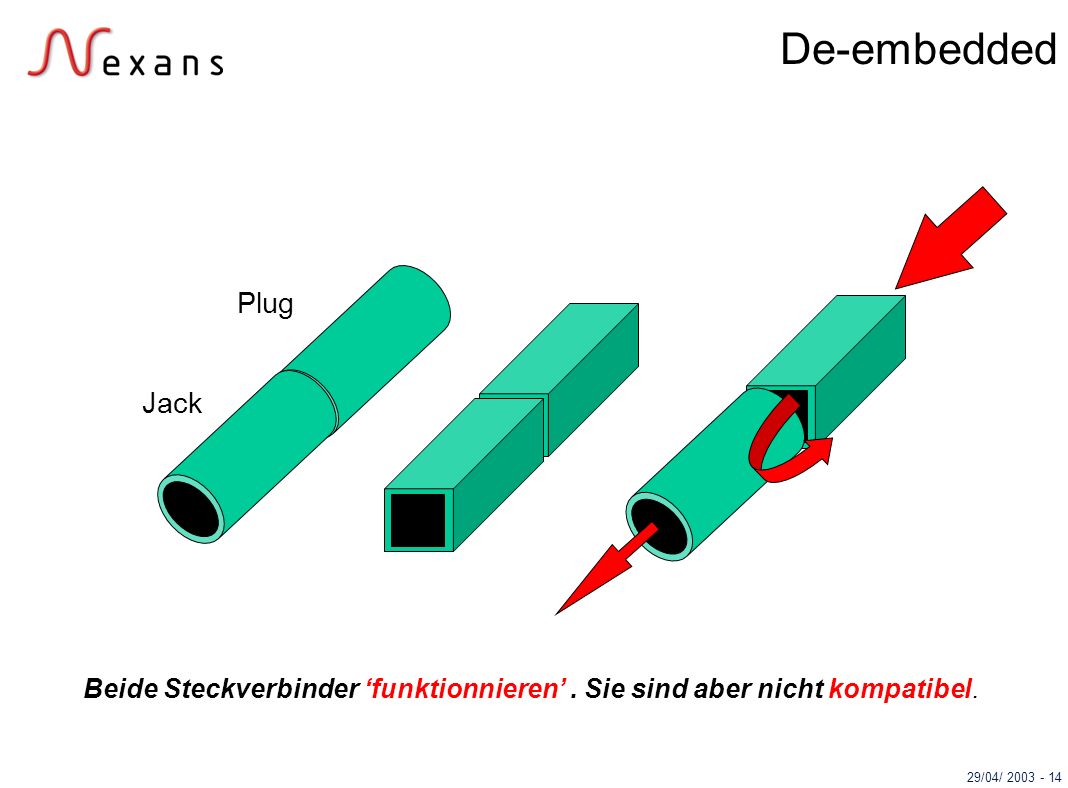

14 De-embedded Plug Jack Beide Steckverbinder ‘funktionnieren’ . Sie sind aber nicht kompatibel.

15 De-embedded Plug Jack

16 Kat.6 Leistungen von 4 unterschiedlichen Kat.6 Buchsen
NEXT Werte um 100 MHz (Paar 1-3) für 4 unterschiedliche Buchsen Kat.6 Buchse + Stecker Kat.6 Buchse + Stecker Klasse E Buchse + Stecker Kat.6 Buchse + Stecker Kat.6 Grenze(54/52.5db at 100 Mhz) Kat.5 Grenze 34 35 36 37 39 38 Kat.6 Stecker Bereich Kat.5e Stecker Bereich Stecker

17 Nexans Cat.6 34 35 36 37 39 38 Cat.6 Jack + Plug Cat.6 Jack + Plug
+10dB Cat.6 Jack + Plug +5dB Cat.6 limit 34 35 36 37 39 38 Cat.6 Cat.5e

18 Wie wichtig ist de-embedded
Themen Was ist de-embedded Erklärung Wie wichtig ist de-embedded

19 Wie wichtig ist de-embedded
Vorteile Normkonformität funktioniert mit jedem (de-embedded) Patchcord Nachteile bringt keine besseren Übertragungseigenschaften funktioniert nur mit de-embedded Patchcords z.Zt. nicht messbar im Feld

20 Wie wichtig ist de-embedded
Größter Vorteil : Messung kein herstellerspezifischer Testadapter nötig kein Permanentlink-Adapter nötig Channel kann mit jedem Patchcord gemessen werden Channel Messung ist Wertvoller Channel Adaptor ist billiger als Permanentlink-Adapter Wenn Patchcords defekt: günstiger Ersatz

21 - geschätzte Stunden pro Monat -
Netzwerk Ausfallzeit - geschätzte Stunden pro Monat - Cabling infrastructure is therefore a vital element in the success of your business. An appropriate network will avoid network downtimes. A recent survey amongst IT managers showed that …. What are the main resaons for network downtimes ? 5 Std Stunden 5 System Downtime When questioned about problems with existing networks, 27% said they had problems with cabling. The major causes were identified as installation and component faults, followed by component mismatch and bandwidth limitations. Estimated downtime per month was 3.17 hours. This downtime was linked to the age of the network and its type. Networks installed in the last 2 years had an average downtime of 1.92 hours per month, rising to 5.27 hours for installations over 5 years old. There was also a very marked difference between all users of Category 5 cabling with average monthly downtime of 1.64 hours and all non category 5 users with 8 hours downtime. 4 3.7 Std 3 2 Std 2 1 Im Durchschnitt Netzwerk < 2 Jahre Netzwerk > 5 Jahre Source : End User Survey 1999

22 Komponenten Fehlanpassung
Netzwerk Ausfallzeit Netzwerk Ausfallzeit : Hauptgründe One of the conclusions in this survey is about the reasons of this network downtime. The major causes were identified as installation and component faults, followed by component mismatch and bandwidth limitations. Installations- und Komponentenfehler Komponenten Fehlanpassung Bandbreiten Begrenzung Source : Jamesford Consulting

23 Data Out Data In Data Out Data In Horizontal Cable Patch cord
Connector Patch cord Data In Data Out

24 FITTED oder MEAN bleibt aber ca. 100 ohms
Impedanz Fehle Impedanz Fitted (smoothed) Impedanz = 98.3ohms FITTED oder MEAN bleibt aber ca. 100 ohms

25 Kosten des Endkunden- Infrastruktur-Investition
Strukturierte Verkabelung macht 5% des gesamten IT Budgets aus Activ Verkabelung PC’s Software

26 Infrastruktur - Lebensdauer kontra Investition
Verkabelung Aktiv Produkt Lebensdauer Netwerk Investition Bedingter potentieller Netzwerkausfall Arbeitsstationen Software

27 Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3
Themen Normen heute Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3 Neue Faser Channels

28 Nexans setzt Standards
Steckverbinder für 600 MHz Kat.7 Stecker GG45 Kat.7 Buchse GG45 100% RJ45 rückwärtskompatibel

29 "2 in 1„ "2 in 1" Connector High Speed + RJ45 Interface Kat.7 + Kat.6
600 MHz MHz Daten + Multimedia Bandbreite + Zuverlässigkeit Zukunftssicherheit + Kosteneffizienz Möglichkeiten von morgen + Anforderungen von heute

30 Keine „neue“ Anwendung, aber Integration
Class F und Multimedia Keine „neue“ Anwendung, aber Integration heutige Anwendungen auf einem shared Medium „Eine Lösung für alle “

31 Application sharing Application sharing = mehrere Anwendung gleichzeitig Wieviel Anwendungen ? 1 pr Video (CATV) 2 prs Daten (Ethernet, Token Ring etc) 1 pr Voice (analogue Tel.; Fax) Leistungsbedarf : Bandbreite: bis 862 MHz für CATV PimF

32 Neue Anwendung Neue Entwicklungen in IEEE in 2002
1 GBase TX2: Gigabit Ethernet over Class F 1 GBase TX4 Gigabit Ethernet over Class F Neue working groups für 10 Gigabit Ethernet auf Kupfer working groups started November 2002 10GBase-CX4 – 15m 10GBase-T (100m) Fertig 2006 (Ziel)

33 Klasse F Kosten Verkabelung ist 5% des IT Budgets Sonstige
50% Installation 31% Kabel & Anschlußkomp. Verkabelung ist 5% des IT Budgets

34 Klasse F Kosten 1. Kat. 7 Kabel und Anschlußkomponenten 2x teurer (2 x 31% = 62 %) 2. Kat.7 braucht 20 % mehr Installationszeit (50 %*1,2= 60%) Kat.7 ist ca. 41 % teurer, aber..

35 Klasse F Kosten Verkabelung ist 5% des IT Budgets
Kat.7 = +41 % von 5 % = 2,15 % Total Kost für Verkabelung = 7,15 % 2,15 % zuzästlische Kosten wegen Kat.7

36 Cat.5 Cat.6 Cat.7

37

38

39 4 Connector Channel

40 300 MHz

41 350 MHz

42 GG45

43 Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3
Themen Normen heute Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3 Neue Faser Channels

44 Neue Ausgabe 2002 - Klasse D/E/F - Kat. 5/6/7
INTERNATIONAL ISO/IEC :2002 EUROPA CENELEC EN 50173 USA EIA/TIA 568-B.2.1 - Klasse D/E/F - Kat. 5/6/7 Connectors Modelle - Neue Architektur - LWL Klassen OM1-OM2-OM3 LWL Channels OF300-OF500-OF2000 - Klasse D/E/F - Kat. 5/6/7 Connectors Modelle - Neue Architektur - LWL Klassen OM1-OM2-OM3 - LWL Channels OF300-OF500-OF2000 B-1 : Commercial Building Tele- communication Cabling Standard B-2 : Balanced Twisted Pair Cabling Components B-3 : Optical Fibre Cabling Coponents Standard

45 Funktionniert 1 Gbit Ethernet SX ?
Funktionniert 1 Gbit Ethernet LX? Funktionniert 10 Gbit Ethernet ?

46 Anwendungen - Faser Typen - Strecke
Die maximale Stecken Länge ist abhängig von : Faser Type Anwendung

47 Themen Neue Faser Klassen Launch conditions 10Gb/s Ethernet

48 Neue Faser Klassen ISO 11801 - EN 50173 and TIA
4 Faser Klassen : Minimale Leistungen Multimode OM1 Multimode OM2 Multimode OM3 Singlemode OS1

49 Faser Klassen 1500 2000 Gleiche Dämpfung
Am wichtigsten ist Bandbreite um 850nm

50 Themen Neue Faser Klassen Launch conditions 10Gb/s Ethernet

51 Wirkung von Launch conditions auf Bandbreite
LED overfills the fibre High number of modes = high dispersion VCSEL underfills the fibre Middle number of modes = lower dispersion Few number of modes = very low dispersion LASER is extremely restrictive

52 Faser Klassen - Launch conditions
OM1 und OM2 : geben Modal Bandwidth Anforderungen mit Overfill Launch Conditions (OFL) (Methode für die Messung von Multimode fibre Bandbreite für LED Anwendungen) OM1 und OM2 Faser : funktionieren für gigabit networking aber wurden nicht entwickelt für VCELs launch conditions. OM1 und OM2 Faser : sind dabei existierende LASER optimierte FASER für Gigabit Ethernet auf längeren Strecken (mit den vorgeschlagenen Kategorien gibt es keine Unterschiede zwischen LASER optimierte und Standard Faser)

53 Faser Klassen - Launch conditions
OM3 Faser (50/125): geben Modal Bandwidth Anforderungen für beide Overfill Launch (OFL) und Laser Launch (LL) conditions. OM3 Faser wurden für 10Gb/s Ethernet auf 300m um 850nm entwickelt. 1500 2000

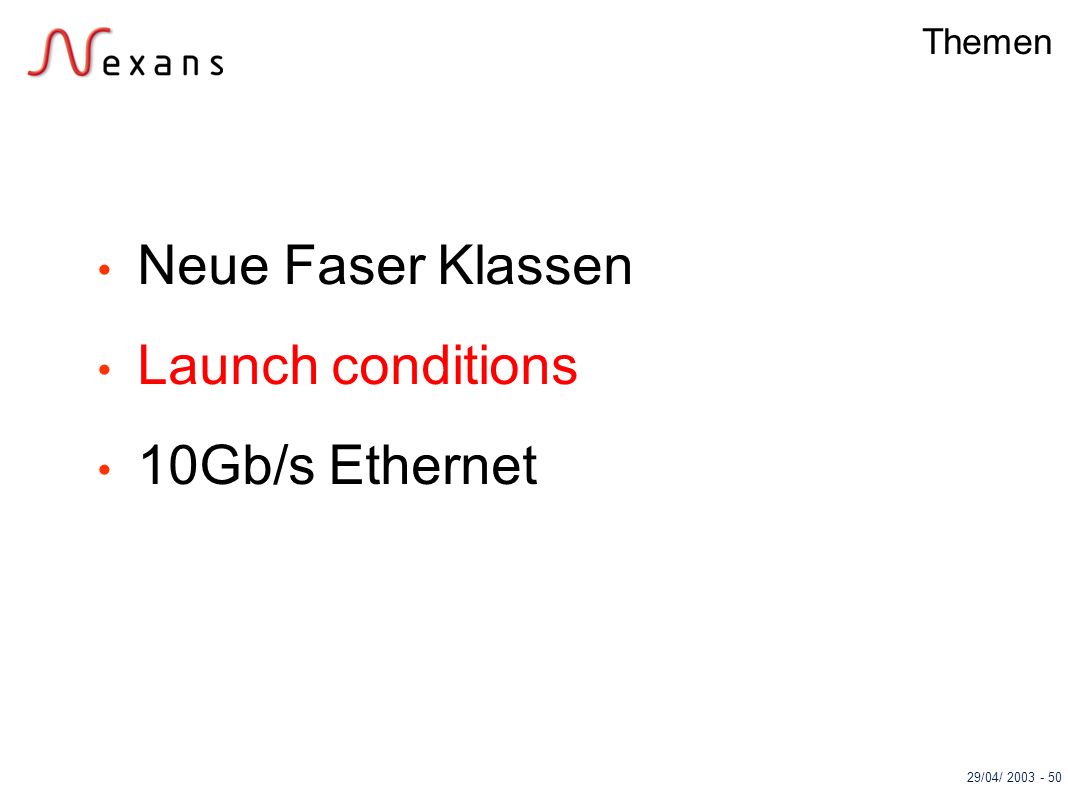

54 Themen Neue Faser Klassen Launch conditions 10Gb/s Ethernet

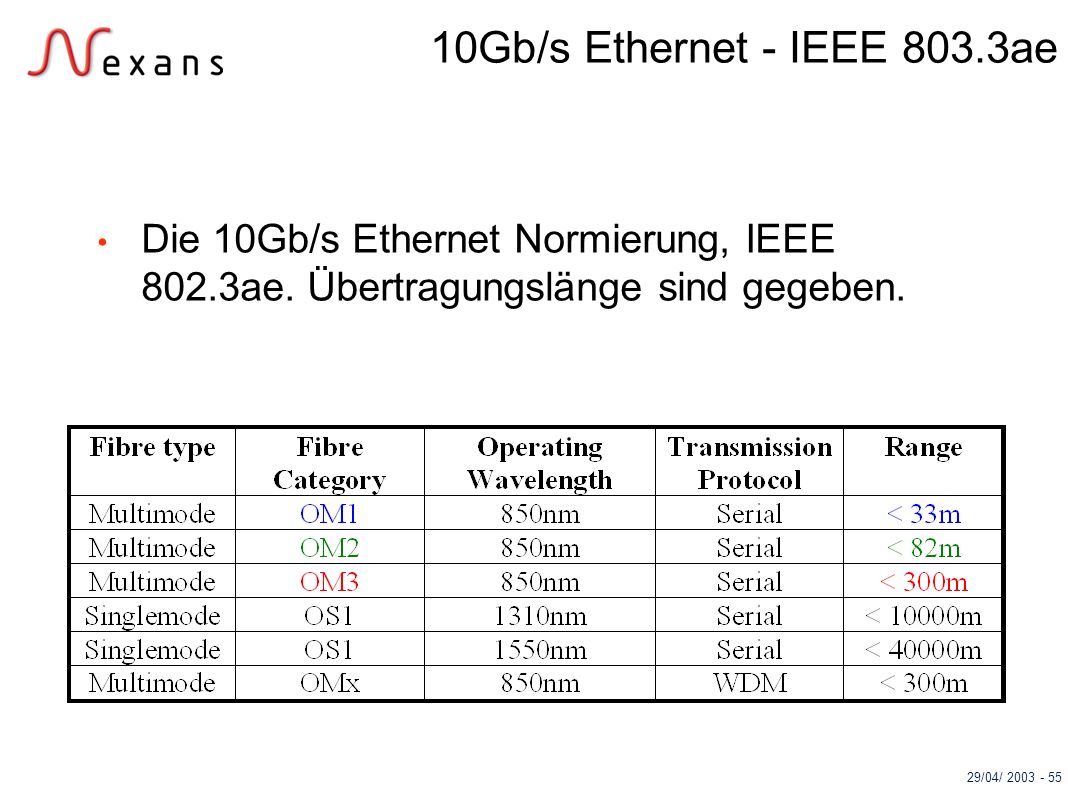

55 10Gb/s Ethernet - IEEE 803.3ae Die 10Gb/s Ethernet Normierung, IEEE 802.3ae. Übertragungslänge sind gegeben.

56

57 Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3
Themen Normen heute Categorie 6 - De-embedded Categorie 7 - GG45 LWL Klassen OM1, OM2, OM3 Neue Faser Channels

58 Neue Ausgabe 2002 - Klasse D/E/F - Kat. 5/6/7
INTERNATIONAL ISO/IEC :2002 EUROPA CENELEC EN 50173 USA EIA/TIA 568-B.2.1 - Klasse D/E/F - Kat. 5/6/7 Connectors Modelle - Neue Arkitekture - LWL Klassen OM1-OM2-OM3 - LWL Channels OF300-OF500-OF2000 - Klasse D/E/F - Kat. 5/6/7 Connectors Modelle - Neue Arkitekture - LWL Klassen OM1-OM2-OM3 - LWL Channels OF300-OF500-OF2000 B-1 : Commercial Building Tele- communication Cabling Standard B-2 : Balanced Twisted Pair Cabling Components B-3 : Optical Fibre Cabling Coponents Standard

59 Anwendungen - Faser Typen - Strecke
Die maximale Stecken Länge ist abhängig von : Faser Type Anwendung 3 minimalen Distanzen sind standardisiert : 300m : OF300 500m : OF500 2000m : OF2000

60 Anwendungen und Faser Typen
Standard Faser 62,5/125 (= OM1) 0m 500m 1000m 1000Base-SX 275m 1000Base-LX 550m Faser 50/125 (= OM2) 0m 500m 1000m 1000Base-SX 500m 1000Base-LX 550m

61 Optical channels Standard Faser 62,5/125 (= OM1) 0m 500m 1000m
OF-500 1000Base-SX 275m 1000Base-LX 550m Faser 50/125 (= OM2) 0m 500m 1000m OF-500 1000Base-SX 500m 1000Base-LX 550m

62 -5 -6 -7 GG45 -OF
