1 Kostenvergleich Lüftungsdecken - Haubenlösungen

2 Der Angebotspreis der Lüftungsdecke enthält: Komponenten zur Ablufterfassung und Zulufteinbringung Integrierte Beleuchtungseinrichtung Kompletter Raumabschluß an der Decke aus CNS als Modulsystem Montage und Realisierung aus einer Hand

3 Bei einer Haubenlösung sind folgende Kom- ponenten und Preise zu berücksichtigen: Raumabschließende Decke vorzugsweise aus Metall (Kassettendecke) Integrierte, flächenbündige Beleuchtung – IP 54 (500 LUX) Zuluftauslässe zur zugfreien Belüftung Eventuell zusätzlich Revisionsöffnungen als Zugang zu Armaturen Fett- und kondensatdichte zusätzliche Kanäle zum Haubenanschluß Zusätzliche Zuluftkanäle zum Anschluß der einzelnen Auslässe

4 Kostenberechnung für eine Haubenlösung Verbleibende Grundfläche der Küche nach Abzug der Haubenflächen Preis der Hauben, einschließlich Flammschutzfilter und integrierter Beleuchtung IP 54 – temperaturbeständig bis 80°C Deckenbekleidung der Küche als Metall-Kassettendecke sFr /m² Einbauleuchten 2 x 36 Watt IP 54 (kalkuliert ca. 20 W/m²) sFr /Stk. Zuluft-Drallauslaß z.B. TROX VDW für zugfreie Zuluftführung (ca. 500m³h/Auslaß) sFr /Stk. Mehraufwand für Haubenanschluß Abluft / fettdicht ausgeführt Kanal à sFr /m² Mehraufwand für Anschlüsse der Zuluftauslässe Kanal à sFr /m²

5 Berechnungsbeispiel Hotelküche Fläche Hauptküche= 42,2 m² Angebotspreis= sFr Flächenaktive Lüftungsdecke GIF Gesamtabluftmenge 9900 m³/h ohne Maßstab 1

6 Berechnungsbeispiel Hotelküche Fläche Hauptküche= 42,2 m² sFr sFr sFr sFr Hauben komplett Metalldecke 27,1m² Leuchten Drallauslässe zusätzlicher Abluftkanal 30m² zusätzlicher Zuluftkanal 25m² Preis sFr Zur Erinnerung: Preis der Lüftungsdecke sFr Restfläche ohne Hauben= 27,1 m² 1

7 Berechnungsbeispiel Krankenhausküche Fläche Hauptküche = 109,8 m² Flächenaktive Lüftungsdecke GIF Gesamtabluftmenge m³/h Angebotspreis sFr ohne Maßstab 2

8 Berechnungsbeispiel Krankenhausküche Fläche Hauptküche = 109,8 m² ohne Maßstab Restfläche ohne Hauben = 69,5 m² sFr sFr sFr sFr Hauben komplett Metalldecke Leuchten Drallauslässe zusätzl. Abluftkanal ca. 50m² zusätzlicher Zuluftkanal ca. 60m² Preis sFr Preis Lüftungsdecke:sFr

9 Kostenvergleich Lüftungsdecken – Haubenlösungen Die Lüftungsdecke stellt in den meisten Fällen die preiswertere Lösung dar! Ein Kostenvergleich muß gewerkübergreifend alle Leistungen beinhalten. Bringen Sie alle Beteiligten zur Kostenbetrachtung zusammen! Architekt / Lüftungsplaner / Küchenplaner

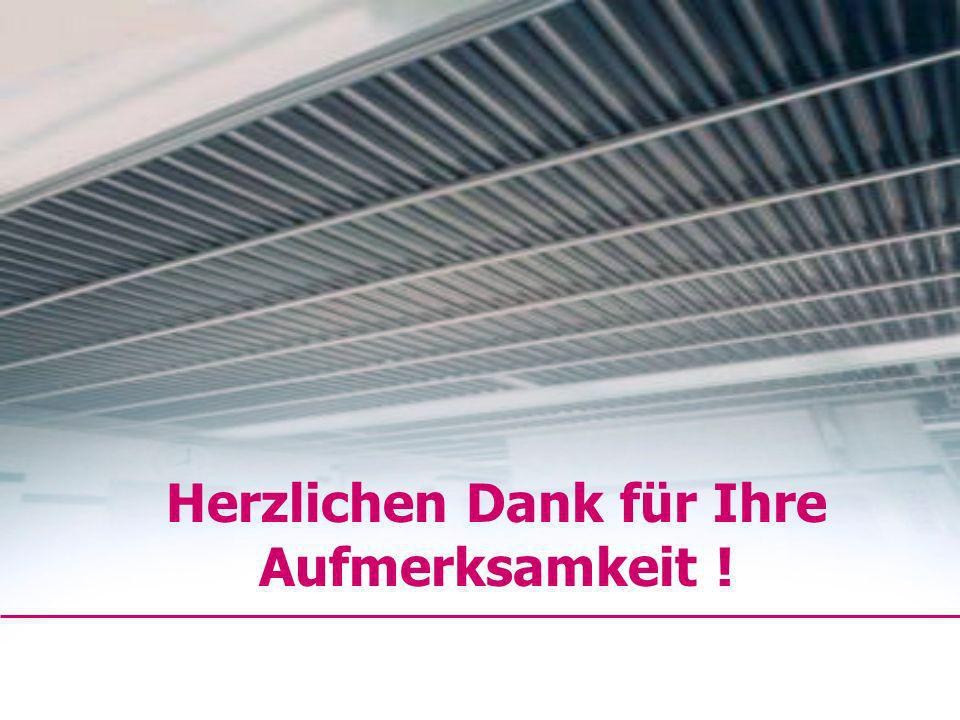

10 Herzlichen Dank für Ihre Aufmerksamkeit !
