1 SDR in der Praxis Feb 2012 ADL 303 Bernd Gasser OE1ACM

2 SDR in der Praxis Agenda Geschichte / Entwicklung Kurzer Überblick, Grundlagen – Konzept Digitalisierung des Analogsignals zur Weiterverarbeitung am Rechner (DSP/Filter/Darstellung...) – HW Teil: Mischer (QSD) Direct sampler – SW Teil: Div SW (PowerSDR, HDSDR, ghpsdr, etc....) -Vorstellung HPSDR Projekt -als offenes, fast beliebig erweiterbares Konzept ohne komerziellem Hintergrund Demo im Betrieb – Flex1500 – HPSDR (PowerSDR/ghpsdr)

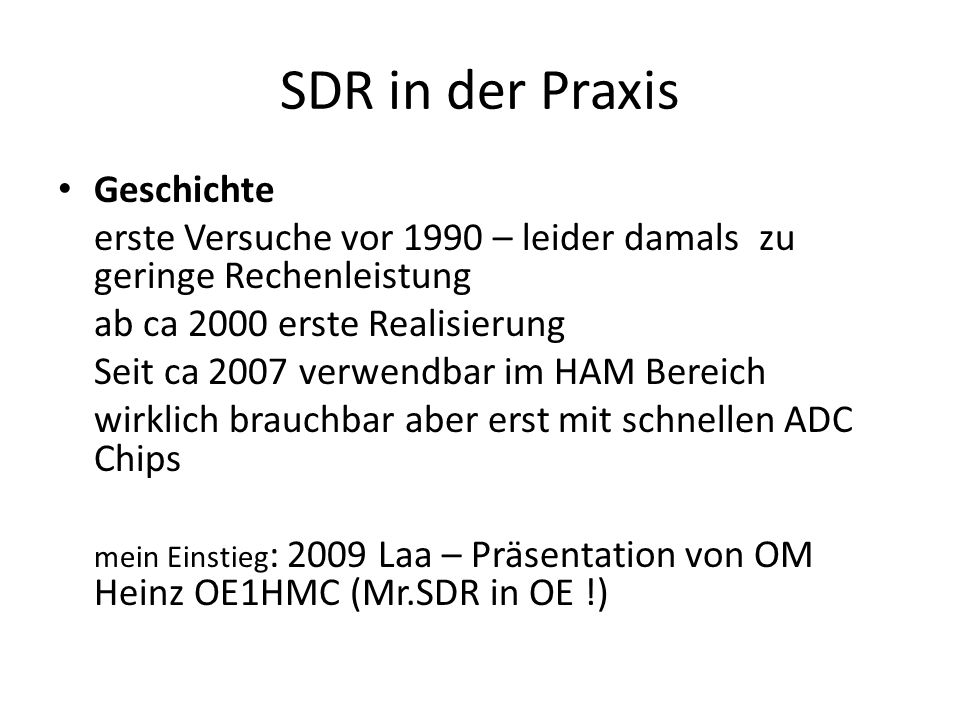

3 SDR in der Praxis Geschichte erste Versuche vor 1990 – leider damals zu geringe Rechenleistung ab ca 2000 erste Realisierung Seit ca 2007 verwendbar im HAM Bereich wirklich brauchbar aber erst mit schnellen ADC Chips mein Einstieg : 2009 Laa – Präsentation von OM Heinz OE1HMC (Mr.SDR in OE !)

4 SDR in der Praxis (Konzept) Konzept Aufbereitung des Analogsignals in digitalisierbares oder digitalisiertes Signal zur Weiterverarbeitung am Rechner (entweder als digitaler Datenstrom oder über I/Q Signal zur Digitalisierung über Soundkarte) HW Teil Signalaufbereitung Analog -> Digital SW Teil Verarbeitung des aufbereiteten Digitalsignals am Rechner (Darstellung, Demodulation, DSP, Filter, etc...)

5 SDR in der Praxis (HW-Konzept) Verfahren A->D Signalaufbereitung Hardware Mischer & QSD (langsamer AD-Wandler, meist 24 Bit) RF-Analgsignal wird heruntergemischt und in I (0°) / Q(90° phasenverschoben) zerlegt und dann meist über Soundkarte digitalisiert. (Flex-1500) siehe auch Tayloe Detector (I/Q) oder QSD Quadratur Sampling Detector (http://norcalqrp.org/files/Tayloe_mixer_x3a.pdf)http://norcalqrp.org/files/Tayloe_mixer_x3a.pdf Direct Sampler (neuere Technologie, schneller AD Wandler & FPGA) ADC Analog/Digital Converter schneller AD-Konverter, der meist das gesamte KW&6m Band oder mehr direkt digitalisiert. Das digitalisierte Signal wird dann meist über FPGA zur Weiterverarbeitung aufbereitet. (HPSDR Ptrojekt,etc...)

6 SDR in der Praxis (HW Konzept QSD-Mischer) QSD Mischer / Dan Tayloe

7 SDR in der Praxis (HW-Konzept Direct Sampler) Direct Sampling über ADC HF-Signal wird direkt (nahe Antenneneingang, nach Filter und LNA) über schnellen A/D Wandler digitalisiert und über FPGA zur Weiterverarbeitung pre-processed. – LTC2208 (16 Bit AD Wandler / 130MHz --> 65 MHz/16 Bit sampling (Nyquist) ) – Sehr grosses Datenvolumen(!!) das über eine FPGA (Field Programmable Gate Array) zur Weiterverarbeitung reduziert werden muss/(kann). – Cyclone III FPGA ist frei programmierbar und kann auf verschiedenste Apps oder Bedürfnisse angepasst werden

8 SDR in der Praxis (HW-Konzept Direct Sampler) Direct Sampler - Beispiel Mercury DDC (RX) / HPSDR

9 SDR in der Praxis (Software am PC) Software am Rechner übernimmt Demodulation, Darstellung, DSP, Filter Vielzahl von SW i.e. PowerSDR, Rocky, Winrad,Linrad, HDSDR, SDR-Radio.com...)

10 SDR in der Praxis Software PowerSDR bietet grosse Anzahl an Features – variable Filter, DSP, Multiple Notch Filers, CW Keyer, Equalizer, Recording, Bandscope, u.v.a.m..... Anbindung an weitere Applikationen über VAC (Virtual Audio Cable / Virtual CAT – ohne Kabelsalat ) z.B Hamradio Deluxe / DM 780 CW-Skimmer ( Ausgabe IQ über VAC oder Direktzugriff auf HW ) Whisper ( voll regelbare TX Sendeleistung )

11 SDR in der Praxis (Verfügbarkeit) SDR im Netz – (OE4RLC oder websdr.ampr.at, – QtRadio worldwide Servers, etc...) Geräte am Markt – Vielzahl von Geräten (Perseus, WinRadio, FlexRadio, HPSDR, etc....) – Bei mir im Shack: Funcube Dongle (60MHz-1.7GHz AMSAT Projekt) FiFi SDR (0,5-30MHz) FA-SDR (TRX MHz/1W) Flex-1500 (TRX 5 W 0,5-30MHz) HPSDR (0,5W Penelope, 0,5-60MHz Mecury, Alex Filter, PA,....) HPSDR (Mercury/Metis with ghpsdr – multiple Clients)

12 SDR in der Praxis

13 HPSDR Projekt some Highlights (openhpsdr.org) High-Performance-SDR angeblich leistungsmässig vergleichbar mit FT-2000/950 Offenes System, fast beliebig erweiterbar Direct Sampler 16Bit ADC (LTC2208 & Cyclone III FPGA) 0,1-65 MHz Durch Bus-System nach Bedarf erweiterbar Interfaces: USB 2.0 (Ozy/Magister) oder 1Gbit ethernet (Metis) Verschiedene Projekte, u.A. HERMES ( 15W TRX / Mercury/Pennylane/Metis on single Board + Apollo 15W PA+Filter - similar size as Flex-1500) Diversity Reception durch multiple RX (max 3 Mercury boards), multiple virtual RX (4) on single RX board, Client/Server routable im Netz Cyclops 0.5-4GHz Spectrum Analyzer,

14 SDR in der Praxis HPSDR (Ozy/Mercury/Penelope/Alex auf Atlas-Bus)

15 SDR in der Praxis Schematic Bus-Architektur

16 SDR in der Praxis – Software (GPL – offene Lizenz, laufende Weiterentwicklung ) Single Instance: PowerSDR Parallell-Entwicklung (momentan ohne FlexR Erweiterungen Mult.NotchFilter) 1 Client im Lokalem Lan/Full TRX Server/Client: ghpsdr – Serverprocess, 4 Clients Full RX, Allband-Coverage (# clients abhängig von Rechenleistung) SW-Download über GIT/SVN

17 SDR in der Praxis SW verfügbar auf verschiedenen OS

18 SDR in der Praxis Software – PowerSDR / Windows

19 SDR in der Praxis Software Ghpsdr / Linux

20 SDR in der Praxis Software – Stack Linux ghpsdr3 Multiple RX über dspserver

21 SDR in der Praxis Some useful Links: Tabelle SDR (allerdings alter Stand 2010) LTC FlexRadio: HPSDR Projekt UserGroup: ghpsdr3-Project: Open Hardware Journal HPSDR Artikel by Scotty WA2DFI ADT-200A von HB9CBU

22 SDR in der Praxis HPSDR-Hardware Bezugsquellen (http://www.tapr.org/hpsdr_index.html)http://www.tapr.org/hpsdr_index.html Alex Bandpass filters Atlas Backplane Excalibur Reference Oscillator Janus Audio Converter LPU Power Supply Magister USB Interface Mercury RX Module Metis Ethernet Interface Pandora Enclosure PennyLane TX Module PennyWhistle PA Pinocchio Extender Board iQuadLabs.com (http://iQuadLabs.com) Complete systemshttp://iQuadLabs.com Gerd Loch (http://www.hpsdr.eu/) Atlas Janus Ozymandias EU-Mercury Penelope Antenna filter Preselector PA 100Whttp://www.hpsdr.eu/AtlasJanusOzymandiasEU-Mercury PenelopeAntenna filterPreselectorPA 100W

23 SDR in der Praxis Demo – Flex 1500 PowerSDR (FlexRadio Version – Multiple Notch Filters) – HPSDR PowerSDR (HPSDR Version) GHPSDR Linux GHPSDR / Server & multiple QtRadio Clients

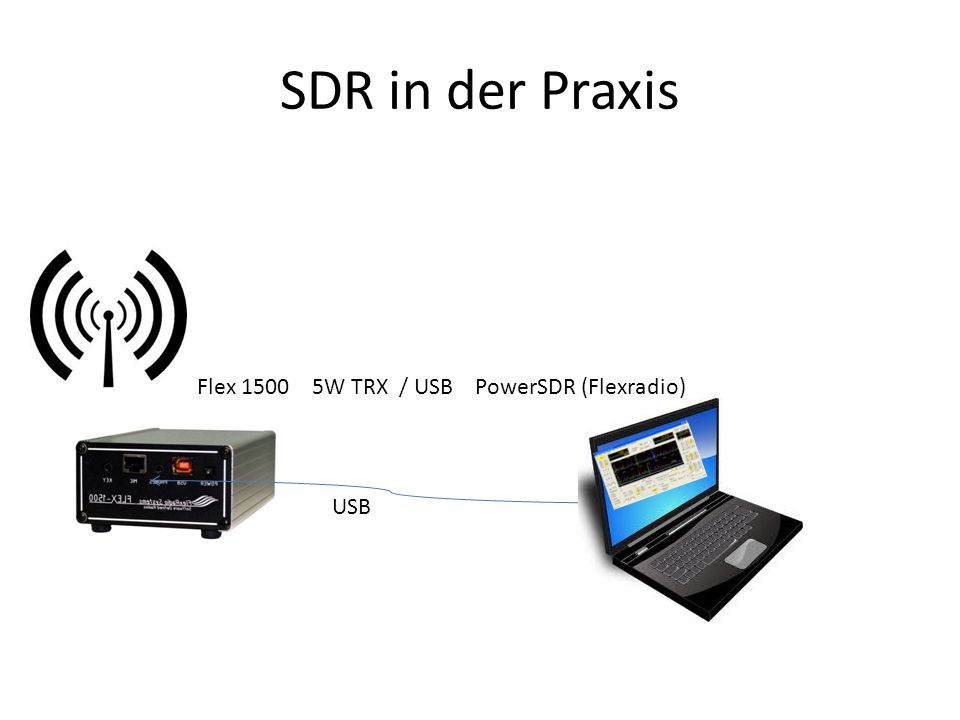

24 SDR in der Praxis Flex W TRX / USB PowerSDR (Flexradio) USB

25 SDR in der Praxis HPSDR GB ethernet Wlan Router WLAN SSID HPSDR_24 Key oe1acm_hpsdr HPSDR über Metis (Gbit ethernet) im LAN PowerSDR SW über WLAN oder LAN DatenStream ca 10Mbit/s

26 SDR in der Praxis HPSDR int USB I3 PC XP/Linux 3,3GHz Single Instance lokal über Monitor full TRX / 100W PA / ATU PowerSDR (Win) oder ghpsdr (Linux) oder Multiple RX-clients (4) am Netz, Allband Ghpsdr3 (Linux &Win) hpsdrserver/ 4 dspserver QtRadio / jmonitor/... clients Voll routebar über IP z.B. über HAMNET (Datenstream ca Kbit/s pro Client) TCP Ports Single Station or Multiple Clients

27 SDR in der Praxis Danke, das wars... Ich hoffe es war für jeden etwas dabei! Anregungen oder Kritik nehme ich gerne entgegen! Die Grundlagen sind in dieser Session aus Zeitgründen nur sehr oberflächlich behandelt, aber vielleicht gibts eine Fortführung??? - Franz (OE3RRA) könnte uns die Fourier-Transformation und das Nyquist- Shannon-Abtasttheorem erklären...? Ich glaub, das Thema SDR, mit all seinen Features, wird die Zukunft im Amateurfunk sein...! 73! Bernd/OE1ACM
