Erstsemesterprojekt 2006/7. Inhalt 1. Aufgabe 2. Hydraulischer WidderHydraulischer Widder 3. KonstruktionKonstruktion 4. Wasserversorgung 5. BauBau 6.

Ähnliche Präsentationen


Präsentation zum Thema: "Erstsemesterprojekt 2006/7. Inhalt 1. Aufgabe 2. Hydraulischer WidderHydraulischer Widder 3. KonstruktionKonstruktion 4. Wasserversorgung 5. BauBau 6."—  Präsentation transkript:

1 Erstsemesterprojekt 2006/7

2 Inhalt 1. Aufgabe 2. Hydraulischer WidderHydraulischer Widder 3. KonstruktionKonstruktion 4. Wasserversorgung 5. BauBau 6. TestläufeTestläufe 7. Aufbau des MessestandesAufbau des Messestandes 8. Tag der offenen Tür 9. Fazit

3 Originalkonstruktion der Gebrüder Montgolfier 2. Hydraulischer Widder

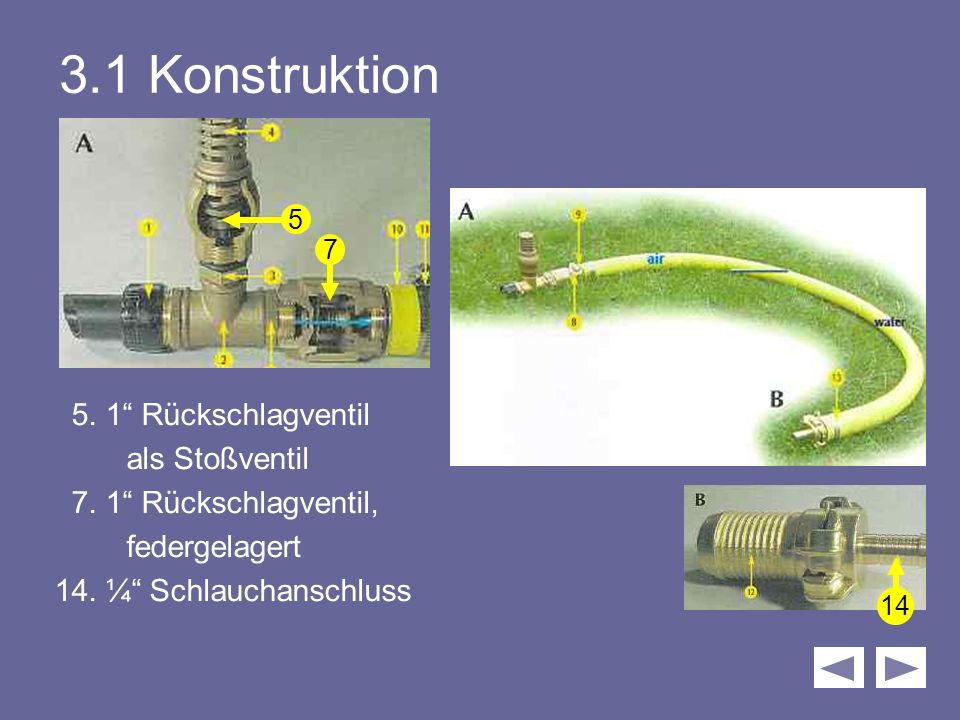

4 “ Rückschlagventil V als Stoßventil 7. 1“ Rückschlagventil, V federgelagert 14. ¼“ Schlauchanschluss 3.1 Konstruktion 14

5 zusammengebaut Sprengansicht 3.2 Konstruktion

6 3.3 Konstruktion 1. 1 ¼“ Rückschlagventil vv vv als Stoßventil 2. 1 ¼“ Rückschlagventil, vv federgelagert 3. ¾“ Schlauchanschluss 1 2 3

7 Membrane- Druckbehälter 1. Wasserraum 2. Gasraum 3. Membrane 3.4 Konstruktion

8 1. 1 ¼“ Rückschlagventil als Stoßventil 2. 1 ¼“ Rückschlagventil, federgelagert 3. ¾“ Sperrventil und ½“ Schlauchanschluss 4. 1 ¼“ Sperrventil 3.5 Konstruktion

9 4. Bau

10 6. Testläufe

11 7.1 Messestandaufbau

12 7.2 Messestandaufbau
