13. 1. 2008 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, 37520 Osterode; 1 Laden und Entladen.

Ähnliche Präsentationen


Präsentation zum Thema: "13. 1. 2008 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, 37520 Osterode; 1 Laden und Entladen."—  Präsentation transkript:

1 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 1 Laden und Entladen Laden und Entladen 1. Entladen der Batterie, Verlauf der Spannung 2. Wiederaufladen der Batterie und Entwicklung der Säureschichtung 3. Ausgleichsladung - Beseitigung aller Auswirkungen des Ladens und Entladens in einem Zellverbund 4. Batterie im vollgeladenem Zustand halten

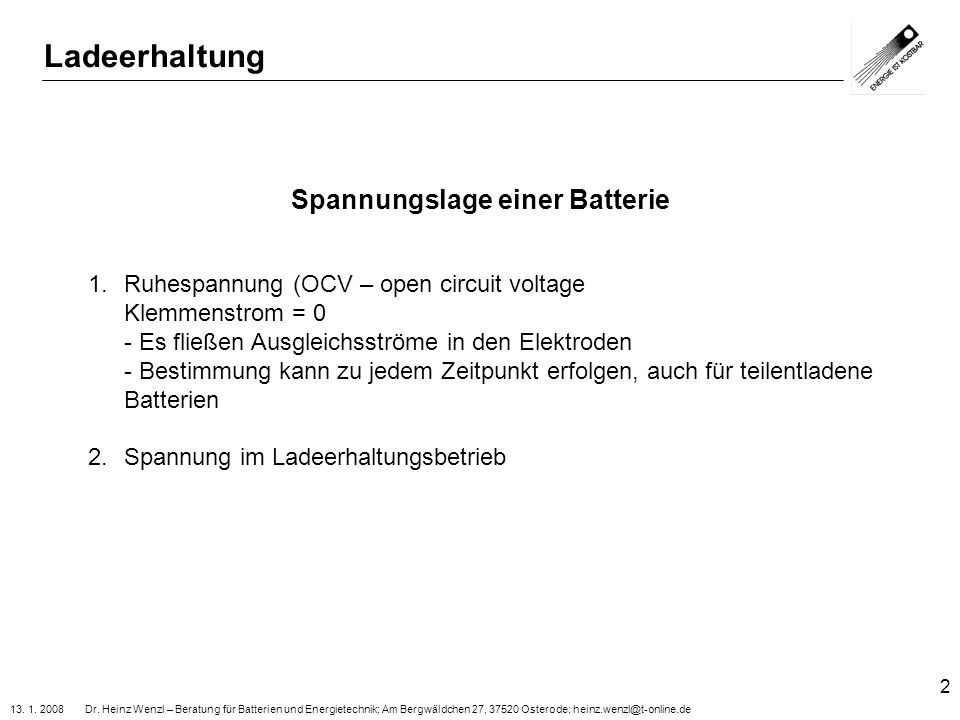

2 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 2 Spannungslage einer Batterie Ladeerhaltung 1.Ruhespannung (OCV – open circuit voltage Klemmenstrom = 0 - Es fließen Ausgleichsströme in den Elektroden - Bestimmung kann zu jedem Zeitpunkt erfolgen, auch für teilentladene Batterien 2.Spannung im Ladeerhaltungsbetrieb

3 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 3 Ladeerhaltung HR NR Diode soll verdeutlichen, dass die Neben- reaktion normalerweise (über 1,23 V/Zelle) nur in einer Stromrichtung abläuft. Nebenreaktion: Zersetzung von Wasser und Selbstentladung an den Elektroden Hauptreaktion: Umwandlung von Blei und Bleidioxid in Bleisulfat (selbst wenn kein externer Lade- oder Entladestrom fließt) Leerlaufspannung – "open circuit voltage OCV" Strom Man kann immer nur ein "Mischpotential" messen Spannung und Strom der Hauptreaktion (linearer Bereich): I HR = i o,HR x A x (nF/RT)(E-E o,HR ) Spannung und Strom der Nebenreaktion (Tafel- Bereich): I NR = i o,NR x A x exp(αnF/RT)(E-E o,NR ) Im "stromlosen Zustand" (bezogen auf den Strom an den Klemmen) sind beide Ströme gleich!

4 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 4 Änderung der Nebenreaktion Mischpotential in der Darstellung der Elektrochemiker (Darstellung begrenzt auf die Quadranten der UI-Kurve, die benötigt werden und nur Wasserstoffbildung = negative Elektrode (Berdt, S. 98) ) Strom, mit dem die negative Elektrode entladen wird, = Strom, mit dem an der negativen Elektrode Wasserstoff gebildet wird. Eine Veränderung der Wasserstoffbildungsrate erhöht die Entladerate (Selbstentladung) der negativen Elektrode und verringert die Spannung gegenüber der Wasserstoff- referenzelektrode. Bei konstantgehaltener Zellen- spannung verändert sich dann auch die Spannung der positiven Elektrode gegenüber der Wasserstoffreferenz- elektrode. Ladung Entladung

5 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 5 Änderung der Nebenreaktion Tafelkurve der Reaktion H 2 2H + + 2e - in wässriger Schwefelsäure 1.Reines Blei hemmt die Reaktion sehr effektiv 2.Alle Legierungsbestandteile verringern die Überspannung, bei gleicher Spannung gibt es mehr Gasung = Selbstenladung der negativen Elektrode = Wasserverlust 3.Wenn Antimon aus der positiven Elektrode herausgelöst und auf der negativen Elektrode abgeschieden wird, dann wird die Zelle "vergiftet" 4.Kupfer (leicht löslich in Schwefelsäure) ist ein "Zellgift"

6 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 6 Elektrochemie Die Elektrolytdichte des Elektrolyten verringert sich beim Entladen, weil Säure als Bleisulfat gebunden wird und erhöht sich beim Laden, weil die gebundene Säure wieder freigesetzt wird. Richtwerte – BEI HOMOGENER ELEKTROLYTDICHTE!: Eine entladene Batterie hat je nach Konstruktion eine Elektrolytdichte im Bereich von 1,13 – 1,15 kg/l. Die Spannung beträgt dann 1,98 – 2,0 V pro Zelle. Eine Starterbatterie mit einer Nennspannung von 12 V ist bei 12,0 V tiefentladen! LadezustandSpannung einer 12 V Starterbatterie [V] Elektrolytdichte einer 12 V Starterbatterie [kg/l] Spannung einer geschlossenen stationären Batterie (2 V) Elektrolytdichte (geschlossene stationäre Batterie 2 V) 100 %12,91,302,09 [V]1,24 [kg/l] 80 %12,721,272,071,22 60 %12,541,242,051,20 40 %12,361,212,031,18 20 %12,181,182,011,16 0 % = vollständig entladen 12,01,151,991,14

7 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 7 V o R i Spannung von Zellen im Verbund: I Batt = 0 Spannung jeder Zelle muss gleich sein, wenn die Elektrolytdichte homogen und in jeder Zelle gleich ist. dV/dT = 0,0002 V/Zelle/K und damit sind Temperatureffekte vernachlässigbar. Spannungsunterschiede beruhen auf Unterschieden zwischen den Zellen Säure- unterschiede: Nernstsches Gesetz 0,01 V pro 0,01 g/cm³ SäureschichtungKurzschluss Verschiebung des Mischpotentials 1,10 1,20 1,30 g/cm Polarisationswiderstand der Nebenreaktion ist durch katalytische Einflüsse kleiner geworden. Spannung entspricht ca. der Säuredichte oben Ladeerhaltung Auch hochohmiger Kurzschluss!

8 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 8 Erhaltungsladung einer vollständig geladenen Batterie Zweck Selbstentladung muss verhindert bzw. rückgängig gemacht werden (ca. 2 mA pro 100 Ah genügen bei einer neuen Bleibatterie) Korrosion minimieren optimaler Spannungsbereich (ca. 2,20 - 2,25 Volt/Zelle für Bleibatterien, d.h. über der Ruhespannung und bei 100% SOC, bei Lithium-Ionen-Batterien bei ca. 70 % SOC) Günstige Mikrostruktur (Bei Bleibatterien: Überspannungen vermeiden) Methode Konstantspannungsladung Einfach zu realisieren Ggf.: Konstantspannungsladung mit regelmäßiger Unterbrechung der Ladung für mehrere Tage Konstantstromladung Messtechnik schwierig "Auffrischungsladung Im Abstand von wenigen Stunden kurze relativ hohe Ladeströme (Gabelstapler) Ladeerhaltung Es muss immer Ladestrom fließen!!

9 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 9 Erhaltungsladung einer vollständig geladenen Batterie Ladeerhaltung Woran erkennt man den Ladeerhaltungsbetrieb? Ladeerhaltung: Die Batterie muss sich im stationären Zustand befinden, d.h. keine Änderung der aktiven Masse (Struktur, Anteil entladenen Materials) Im Prinzip nur möglich, wenn es keine Hauptreaktion gibt und die Nebenreaktion stabil stattfindet (keine Veränderung der Parameter) Kriterien (DIN IEC 21/455 CD): - "schon lange" im Ladeerhaltungsbetrieb oder Ladung lange abgeschlossen - Ladestrom sinkt bei konstanter Ladespannung um weniger als 0,3 A/100 Ah

10 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 10 Was ist der richtige Ladeerhaltungsstrom bzw. die richtige Ladeerhaltungsspannung bei einer vollgeladenen Batterie? Selbstentladung verhindern bzw. rückgängig machen 1.Ca. 2 mA pro 100 Ah Nennkapazität reichen bei einer neuen Batterie aus. 2.Bei einer gealterten Batterie ist die Hemmung der negativen Elektrode so weit herabgesetzt und der Gasungsstrom so hoch, dass ein derartig geringer Strom nicht ausreichen würde, die aktive Masse vollständig geladen zu halten. 3.Es müssen Sicherheitsreserven vorhanden sein, wenn die Temperatur erhöht ist und Zellen in Reihe geschaltet werden. Eine Zelle Spannung etwas über der Ruhespannung reicht aus, damit die Batterie vollgeladen bleibt. Der Strom stellt sich entsprechend ein. Mehrere Zellen Spannung muss so hoch sein, dass auch die Zelle mit der höchsten Selbstentladerate, einer Produktions- oder Wartungsbedingten Abweichung der Säuredichte oder einem hochohmigem (Selbstentladung in Tagen statt Monaten) Zellenkurzschluss noch sicher vollgeladen bleibt. Vorgabe des Stroms: Mindestspannung jeder Zelle muss über der Ruhespannung liegen, weil dann auch gealterte Batterien mit hohem Gasungsstrom geladen bleiben: Vorgabe der Spannung: Mindeststrom, damit trotz Zusatzwiderständen (Fehler) genügend Strom fließt. Übliche Werte: Geschlossene Batterien: 2,23 V/Zelle (auch Bereich geringster Korrosion!) Verschlossene Batterien: Ca. 2,27 V/Zelle Ladeerhaltung

11 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 11 Was ist der richtige Ladeerhaltungsstrom bzw. die richtige Ladeerhaltungsspannung bei einer vollgeladenen Batterie? ( DIN IEC 21/455/CD: Entwurf – wird nicht weiterverfolgt ): Geschlossen > 3% Sb Geschlossen 0,5%

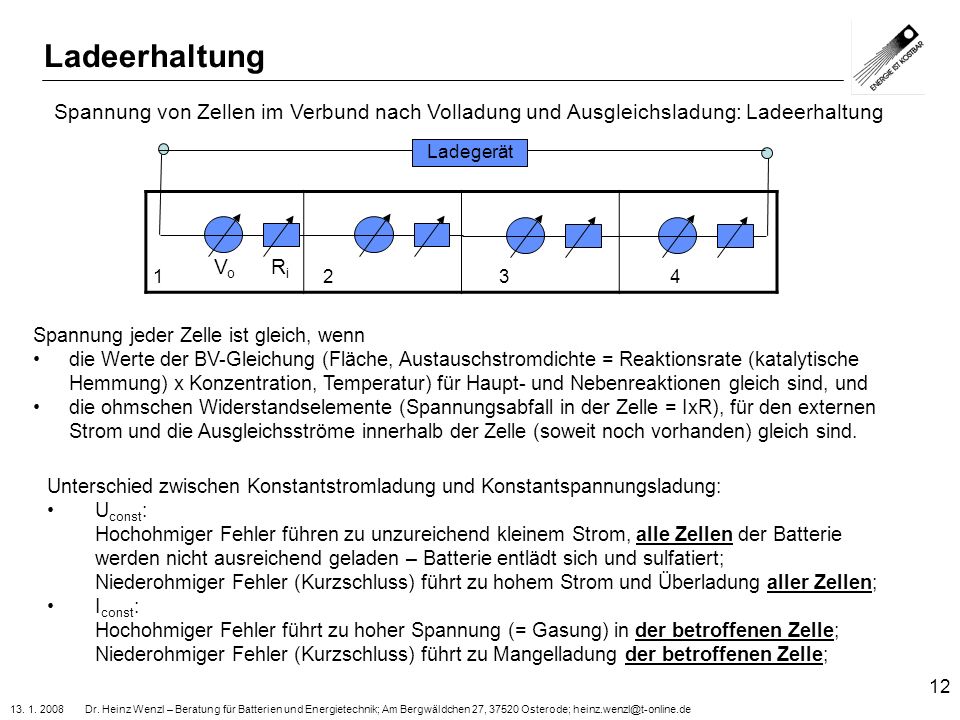

12 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 12 V o R i Spannung von Zellen im Verbund nach Volladung und Ausgleichsladung: Ladeerhaltung Spannung jeder Zelle ist gleich, wenn die Werte der BV-Gleichung (Fläche, Austauschstromdichte = Reaktionsrate (katalytische Hemmung) x Konzentration, Temperatur) für Haupt- und Nebenreaktionen gleich sind, und die ohmschen Widerstandselemente (Spannungsabfall in der Zelle = IxR), für den externen Strom und die Ausgleichsströme innerhalb der Zelle (soweit noch vorhanden) gleich sind. Ladegerät Unterschied zwischen Konstantstromladung und Konstantspannungsladung: U const : Hochohmiger Fehler führen zu unzureichend kleinem Strom, alle Zellen der Batterie werden nicht ausreichend geladen – Batterie entlädt sich und sulfatiert; Niederohmiger Fehler (Kurzschluss) führt zu hohem Strom und Überladung aller Zellen; I const : Hochohmiger Fehler führt zu hoher Spannung (= Gasung) in der betroffenen Zelle; Niederohmiger Fehler (Kurzschluss) führt zu Mangelladung der betroffenen Zelle; Ladeerhaltung

13 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 13 V o R i Spannung von Zellen im Verbund nach Volladung und Ausgleichsladung: Ladeerhaltung Ladegerät Normale Konstantspannungsladung U = n x U Zelle Fehler U = (n-1) x U Zelle,OK + U Zelle,Fehler Hochohmiger Fehler in einer Zelle: U Zelle,OK sinkt auf Kosten des Fehlers. Ladestrom muss sinken damit die Spannung der nicht betroffenen Zellen sinken kann – Gefahr von Unterladung. Niederohmiger Fehler in einer Zelle U Zelle,OK steigt auf Kosten des Fehlers, nicht betroffene Zellen werden überladen. Normale Konstantstromladung U = n x U Zelle Fehler U = (n-1) x U Zelle,OK + U Zelle,Fehler Hochohmiger Fehler in einer Zelle: Ladespannung steigt, damit auch in der Zelle mit Fehler der eingeprägte Strom fließen kann. Nur Zelle mit Fehler ist betroffen. Wärmeentwicklung am Fehlerort und höhere Gasung = Wasserverlust! Niederohmiger Fehler in einer Zelle (=Kurzschluss) Ladespannung sinkt. Nur Zelle mit Fehler ist betroffen und wird nicht mehr ausreichend geladen. Ladeerhaltung

14 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 14 V o R i Spannung von Zellen im Verbund nach Volladung und Ausgleichsladung: Ladeerhaltung Bei sonst identischen Bedingungen: Ladegerät U const : Die Spannung der warmen Zelle (alle Reaktionen laufen schneller ab, geringere treibende Überspannung bei gleichem Strom erforderlich) ist geringer als die Spannung der kalten Zellen. Die von außen aufgeprägte Spannung führt zu einer höheren Spannung bei den kalten Zellen, die nur entstehen kann, wenn der Ladestrom steigt. Die kalten Zellen werden stärker geladen, alle Zellen erwärmen sich wegen des steigenden Stroms weiter. I const : Die Spannung der warmen Zelle und damit des Strangs sinken um ca. 0,05 V (0,005 V/K). Der Ladeerhaltungsstrom reicht unter Umständen nicht mehr aus, um die warme Zelle mit ihrem höheren Selbstentladestrom vollgeladen zu halten. - Das Ladeverfahren führt nur dann zu einer weiteren Temperaturerhöhung, wenn die hohe Temperatur durch die Eigenschaften der betroffenen Zelle selber (erhöhter innerer Widerstand) verursacht wurde. Da der Strom konstant bleibt, bleibt auch die Wärmeerzeugunger konstant und die Zelle wird immer wärmer – ggf. mit Konsequenzen für die benachbarten Zellen. - Bei externer Wärmequelle als Temperaturursache führt das Ladeverfahren nicht zu einer weiteren Temperaturzunahme und weiterer Temperaturungleichmäßigkeit. 1: 20 °C 2: 20 °C 3: 30 °C 4: 20 °C Ladeerhaltung

15 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 15 Butler Volmer Gleichung bei Vernachlässigung der Rückreaktion: I = i o x A x ( exp((αnF/RT)(E-E o )) – exp ((-(1- α)nF/RT)(E-E o ))) Bei α = 0,5: I = i o x A x 2 x sinh((0,5nF/RT)(E-E o )) Ladeerhaltungsstrom (nur Nebenreaktion): 1.Verdoppelung des Austauschstroms I o alle 10 °C 2.Exponent wird bei steigender Temperatur kleiner, weil T im Nenner steht 3.Änderung von E o ist im Vergleich dazu gering Temperaturauswirkungen Bei Ladung: Das Verhältnis von Nebemereaktionsstrom und Hauptreaktionsstrom ist, bei sonst gleichen Bedingungen (SOC, Konzentrationen, Oberflächen, etc.) nicht nur von der Spannung sondern auch von der Temperatur abhängig: n = 2 für Hauptreaktion und n= 4 für Nebenreaktion Für alle "Standardüberlegungen: Verdoppelung bei 10 K Temperaturzunahme!

16 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 16 Pro 10 °C Temperaturerhöhung verdoppelt sich der Strom bei sonst gleichen Bedingungen. Es muss deshalb pro 10 °C die Ladeerhaltungsspannung um ca mV/Zelle/°C verringert werden. Laden und Entladen Spannung/Zelle ,1 EoEo 40 °C 30 °C 20 °C Ladeerhaltungsstrom (mA) -4 bis – 6 mV/K im Durchschnitt beider Elektroden Begrenzung der Nebenreaktionen (Wasserverlust, Korrosion, etc.) Sicherstellen des Volladezustands unter 20 °C Aber: Beide Elektroden müssen vollgeladen werden, bei VRLA wegen der steilen Strom/Spannungscharakteristik ein Problem!

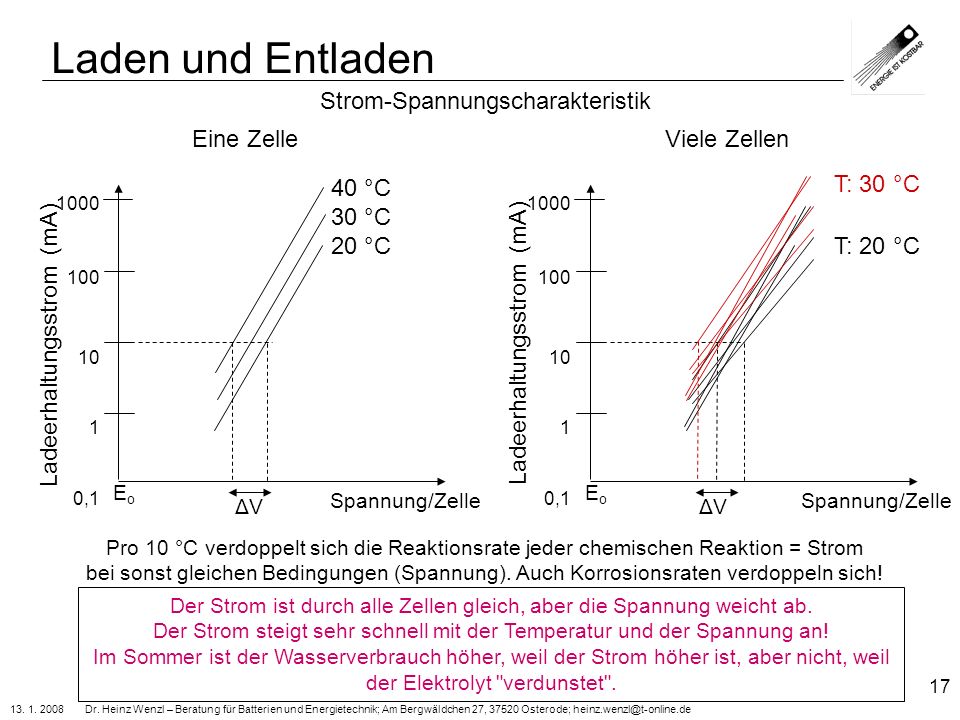

17 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 17 Der Strom ist durch alle Zellen gleich, aber die Spannung weicht ab. Der Strom steigt sehr schnell mit der Temperatur und der Spannung an! Im Sommer ist der Wasserverbrauch höher, weil der Strom höher ist, aber nicht, weil der Elektrolyt "verdunstet". Laden und Entladen Spannung/Zelle ,1 EoEo Eine Zelle Viele Zellen T: 30 °C T: 20 °C ΔVΔV Spannung/Zelle ,1 EoEo ΔVΔV 40 °C 30 °C 20 °C Ladeerhaltungsstrom (mA) Pro 10 °C verdoppelt sich die Reaktionsrate jeder chemischen Reaktion = Strom bei sonst gleichen Bedingungen (Spannung). Auch Korrosionsraten verdoppeln sich! Strom-Spannungscharakteristik

18 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 18 Spannung von Zellen während der Lebensdauer im Ladeerhaltungsbetrieb Anfang: Unterschiedliche Rekombinationsrate Ende: Austrocknen, Korrosion, Kontaktprobleme Normale Spannungsabweichung beim Hersteller nachfragen!! Spannungsabweichung ist noch kein Hinweis auf mangelnde Kapazität aber Bedarf für Ausgleichsladung Spannung zu hoch: Austrocknen, hohe Temperatur, Korrosion Spannung zu niedrig: Sulfatierung Laden und Entladen Wenn die Einzelspannungen der Zellen nach mehreren Tagen Ladeerhaltungsbetrieb stark voneinander abweichen (mehr als +/- 100 mV/Zelle, bei 12 V-Blöcken mehr als +/- 245 mV für den 12V- Block, dann sind weitere Untersuchungen erforderlich! (DIN IEC 21/455/CD Entwurf)

19 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 19 Der Strom steigt bei alten Zellen, weil die Knallgasreaktion schneller abläuft ("Inhibitoren" verlieren ihre Wirksamkeit), auch sonstige Unterschiede nehmen zu. Die Spannungsdifferenz wird immer größer! Laden und Entladen Neue Zellen Alte Zellen Spannung/Zelle ,1 EoEo 2,25 Ladeerhaltungsstrom (mA) Spannung/Zelle ,1 EoEo 2,25 Ladeerhaltungsstrom (mA)

20 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 20 Unterschiede der Batterietypen Zellen mit Flüssigelektrolyt (geschlossen) Zellen mit festgelegtem Elektrolyt (verschlossen) Nenndichte1,24 (Ortsfest) - 1,30 (Traktion bis 1,32 bzw. 1,34 Übliche Lade- erhaltungsspannung 2,23 - 2,272,25 - 2,30 Spannungsdifferenz+/- 1 %-2,5 % bis + 4,5 % Ladestromca. 20 mA/100 Ahca. 100 mA/100 Ah AusgleichsladungerforderlichWird als nicht erforderlich erachtet (Ladeströme sind bereits hoch) Wasserverlust0,336 g/Ahvernachlässigbar Temperaturprobleme*geringempfindlich * gleichmäßige Temperatur ist immer außerordentlich wichtig Ladeerhaltung

21 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 21 Ladeerhaltungsstrom Max. 5A eff. pro 100 Ah oder 3 °C Temperaturzunahme (IEEE) Darüber hinausgehender Wechselstromanteil verkürzt die Lebensdauer Bei USV-Anwendungen mit Wechselstromlasten und bei ungleichmäßig belasteten Drehstromnetzen ist die dominierende Frequenz des Batteriestroms immer 100 Hz. Ladeerhaltung "Laden" "Entladen"

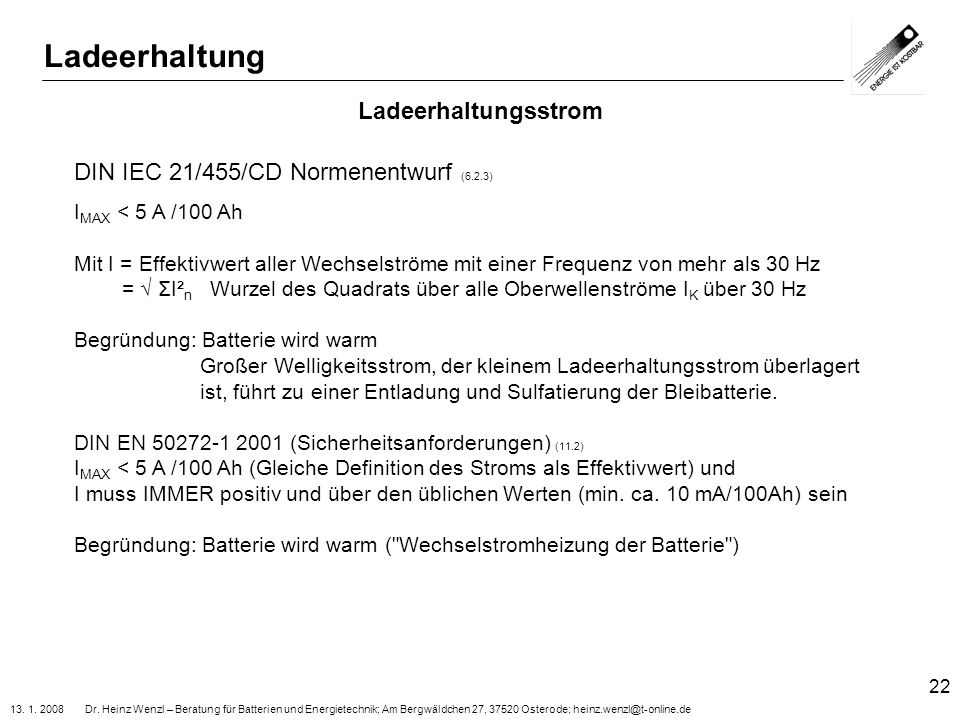

22 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 22 Ladeerhaltungsstrom DIN IEC 21/455/CD Normenentwurf (6.2.3) I MAX < 5 A /100 Ah Mit I = Effektivwert aller Wechselströme mit einer Frequenz von mehr als 30 Hz = ΣI² n Wurzel des Quadrats über alle Oberwellenströme I K über 30 Hz Begründung: Batterie wird warm Großer Welligkeitsstrom, der kleinem Ladeerhaltungsstrom überlagert ist, führt zu einer Entladung und Sulfatierung der Bleibatterie. DIN EN (Sicherheitsanforderungen) (11.2) I MAX < 5 A /100 Ah (Gleiche Definition des Stroms als Effektivwert) und I muss IMMER positiv und über den üblichen Werten (min. ca. 10 mA/100Ah) sein Begründung: Batterie wird warm ("Wechselstromheizung der Batterie") Ladeerhaltung

23 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 23 Probleme "wartungsfreier" Batterien Es gibt keine wartungsfreien technischen Systeme! Temperatur Kontrolle von Strom und Spannung Kontaktprobleme Elektrolyt - Elektrode (Gel und Vlies) Austrocknung bei gelegentlicher Überladung im Zellenverbund Lebensdauer Elektrochemie Temperatur steigt Höherer Strom Mehr Gasung Mehr Rekombinationswärme Thermische Selbstzerstörung ("thermal runaway")

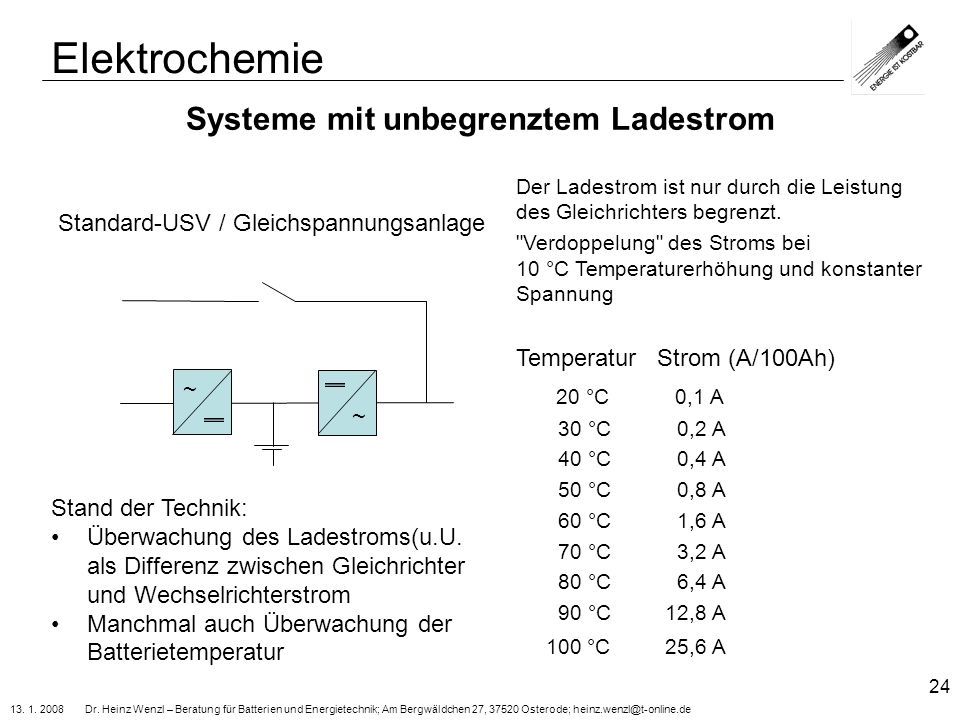

24 Dr. Heinz Wenzl – Beratung für Batterien und Energietechnik; Am Bergwäldchen 27, Osterode; 24 Systeme mit unbegrenztem Ladestrom Standard-USV / Gleichspannungsanlage Der Ladestrom ist nur durch die Leistung des Gleichrichters begrenzt. "Verdoppelung" des Stroms bei 10 °C Temperaturerhöhung und konstanter Spannung Temperatur Strom (A/100Ah) 20 °C 0,1 A 30 °C 0,2 A 40 °C 0,4 A 50 °C 0,8 A 60 °C 1,6 A 70 °C 3,2 A 80 °C 6,4 A 90 °C 12,8 A 100 °C 25,6 A Elektrochemie Stand der Technik: Überwachung des Ladestroms(u.U. als Differenz zwischen Gleichrichter und Wechselrichterstrom Manchmal auch Überwachung der Batterietemperatur ~ ~
