1 Anwendung von WinMISKAM am Lehrstuhl für Strömungslehre der TU Budapest im Überblick III. WinMISKAM Benutzertreffen, 24.04.2007 III. WinMISKAM Benutzertreffen Garmisch-Partenkirchen 24.04.2007 Dipl.-Ing. Márton Balczó wissenschaftliche Mitarbeiter Technische und Wirtschaftwissenschaftliche Universität Budapest (BME) Lehrstuhl für Strömungslehre

2 Vortragsinhalt III. WinMISKAM Benutzertreffen, 24.04.2007 Vorstellung des Lehrstuhls Projekte bearbeitet mit WinMISKAM Sonstige Tätigkeiten im Zusammenhang mit MISKAM Erweiterte Strömungsanalyse mit Tecplot Versuche zur Orographiemodellierung in MISKAM in einem laufenden Projekt Zukunftspläne

3 Vorstellung des Lehrstuhls III. WinMISKAM Benutzertreffen, 24.04.2007 Über 20 Mitarbeiter, meist Maschinenbauer, 1 Physiker, 1 Meteorologe Breites Tätigkeitsfeld: Lüftungstechnik, Energietechnik, Umwelttechnik Die Mehrheit: Numerische Strömungssimulation mit FLUENT & CFX 5 Mitarbeiter in der Windkanalgruppe – Betreuung von WinMISKAM

4 Windkanalgruppe III. WinMISKAM Benutzertreffen, 24.04.2007 4 WinMISKAM Lizenze (3 Bildungslizenz, 1 Volllizenz) seit 2002. MISKAM Projekte: Diplom- und Studienarbeiten Kleine Projekte (z. B. Gutachten auf Anwohnerbeschwerden) (2006: 2 Projekte) Infrastrukturprojekte und staatlich bezuschusste Forschungsprogramme (Meist Windkanalmessung und MISKAM Simulationen paralell) (seit 2002: 3 Projekte)

5 Márton Balczó, 25.11.2005, Karlsruhe Neu installierte Gasheizung mit niedrigem Schornstein – Wohnungen in höheren Etagen gefährdet Kleinprojekt: Gasheizung Plattenbauviertel Schule Schornstein

6 Fazit: Immissionen sind am Gebädewand auch bei ungünstigen Fällen unbedeutend. (sehr niedrige Emmissionswerte des neuen Kessels) Kleinprojekt: Gasheizung Plattenbauviertel III. WinMISKAM Benutzertreffen, 24.04.2007

7 Neu- und Umbau eines Stadtteils in Budapest: Windkanalversuche ohne und mit neuen Gebäuden Windkanalmessung und MISKAM-Simulation Großprojekt: Millennium City Center Vergleich Einzelmessungen Vergleich Jahresmittelwert III. WinMISKAM Benutzertreffen, 24.04.2007

8 Einfluß der neuen Gebäuden auf das CO - Jahresmittelwert in der Abbildung: Großprojekt: Millennium City Center Vergleich Konzentration- Jahresmittelwert vor und nach dem Umbau III. WinMISKAM Benutzertreffen, 24.04.2007

9 Sonstige Tätigkeiten mit WinMISKAM III. WinMISKAM Benutzertreffen, 24.04.2007 MISKAM Benchmark Testfall: Windfeldberechnung in Budapest Stadtgebiet 3000x3000m. Anzahl Rechenzellen 2, 4.5 and 5.9 Millionen. Bei Windows XP 64-bit Probleme mit dem Dongle, daher Testläufe mit Windows XP 32 bit SP1 Version: MISKAM 5.01 Maximale Zellanzahl scheint in dieser Version 6 Million zu sein. Über dieser Grenze stürzt miskam-5.exe ab (2GB virtueller Speicherbedarf erreicht) MISKAM selbst kann doppelte Prozessorkern-Funktionen der neuen CPU- Generation zwar nicht ausnutzen, aber man kann 2 Prozesse auf einem Rechner starten, damit ist 100%-ige Auslastung möglich.

10 MISKAM Benchmarkergebnisse III. WinMISKAM Benutzertreffen, 24.04.2007 Zeitschritte pro Tag

11 Sonstige Tätigkeiten mit WinMISKAM III. WinMISKAM Benutzertreffen, 24.04.2007 Teilnahme im europäischen Programm COST 732 Bewertung von Ausbreitungsmodellen anhand Vergleiche mit On-site und Windkanalmessungen MUST Experiment Test Case 1: Anordnung von Transportcontainer auf freiem Gelände Im Rahmen dieses Programms führen wir MISKAM Simulationen mit unterschiedlichen Rechengittern durch. Ein Best Practice Guideline for MISKAM ist in Vorbereitung.

12 Velocity measurements on fine grid º Messpunkte Windkanal III. WinMISKAM Benutzertreffen, 24.04.2007

13 WT v. MISKAM: Fine grid, z=0.9 m Färbung: Betrag der Geschwindigkeit komponente U Orange Vektoren: gemessen Schwarze Stromlinien: MISKAM III. WinMISKAM Benutzertreffen, 24.04.2007

14 WT v. MISKAM: Coarse grid, z=1.275 m (close view) III. WinMISKAM Benutzertreffen, 24.04.2007

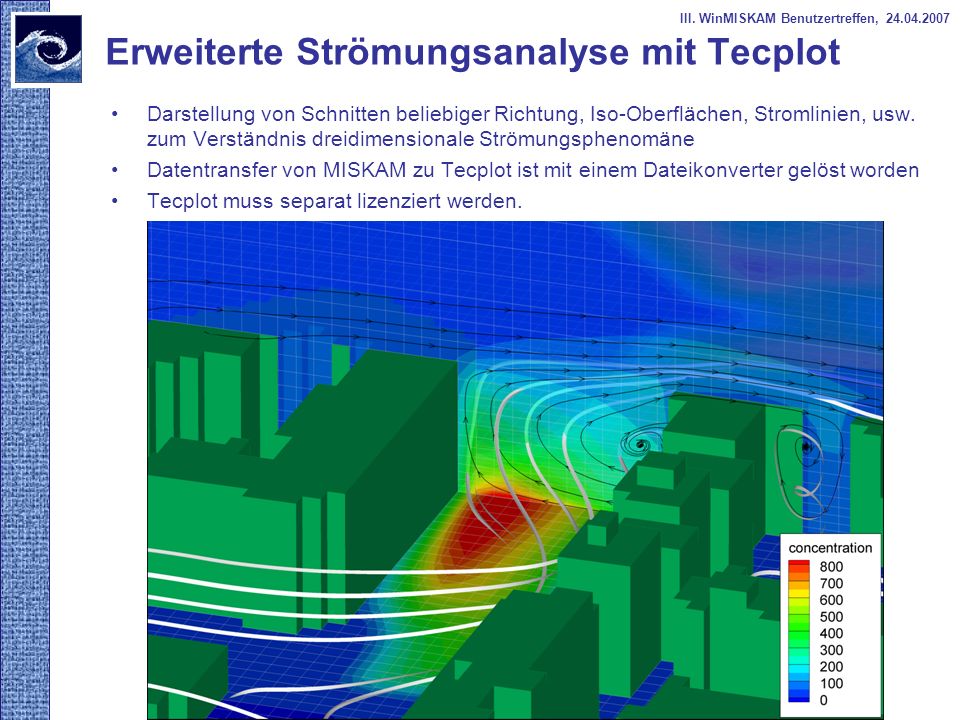

15 Erweiterte Strömungsanalyse mit Tecplot Darstellung von Schnitten beliebiger Richtung, Iso-Oberflächen, Stromlinien, usw. zum Verständnis dreidimensionale Strömungsphenomäne Datentransfer von MISKAM zu Tecplot ist mit einem Dateikonverter gelöst worden Tecplot muss separat lizenziert werden. III. WinMISKAM Benutzertreffen, 24.04.2007

16 Modellierung der Orographie in MISKAM Laufender Infrastrukturprojekt Autobahnstrecke M0, Nordabschnitt. (Autobahnring um Budapest, 9 km lang) Hügeliges Gelände mit Tunnel und Brücken In WinMISKAM erstellte Rechengitter werden in einem neu entwickelten Programm weiterverarbeitet: –Einlesen von. inp Dateien –Abfrage der Orographie aus einem Datenbank –Gridden der Orographie –Verschieben von Gebäuden, Quellen, Vegetation in Z-Richtung auf H0he des Geländes III. WinMISKAM Benutzertreffen, 24.04.2007

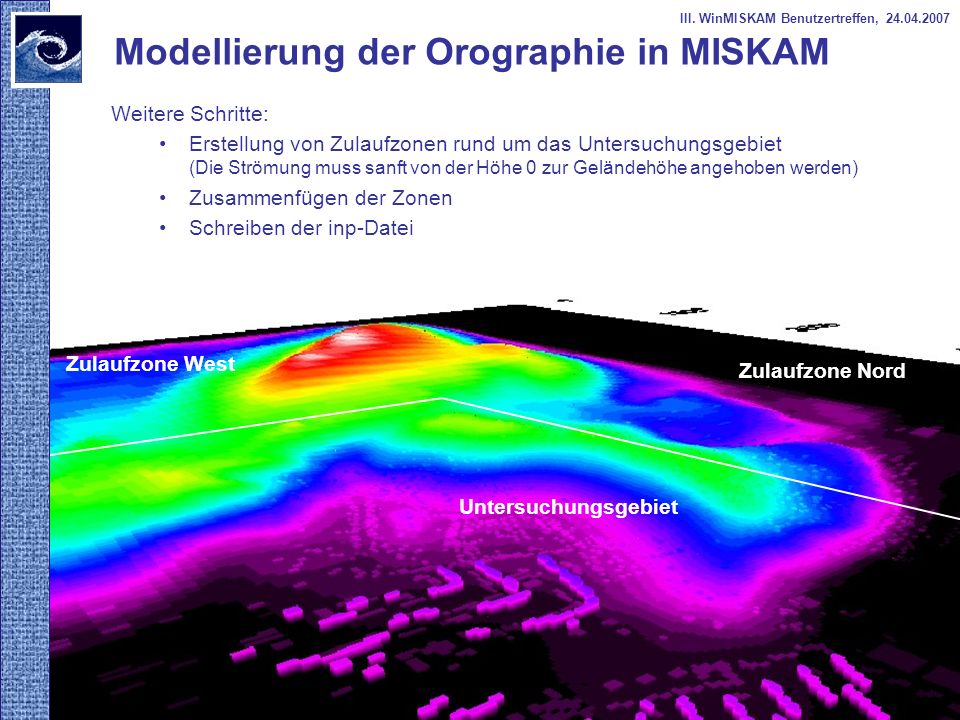

17 Modellierung der Orographie in MISKAM Weitere Schritte: Erstellung von Zulaufzonen rund um das Untersuchungsgebiet (Die Strömung muss sanft von der Höhe 0 zur Geländehöhe angehoben werden) Zusammenfügen der Zonen Schreiben der inp-Datei Untersuchungsgebiet Zulaufzone West Zulaufzone Nord III. WinMISKAM Benutzertreffen, 24.04.2007

18 Zukunftspläne III. WinMISKAM Benutzertreffen, 24.04.2007 Tecplot Export als.exe-Datei frei erreichbar zu machen. Evtl. Umstellung auf Open-Source Alternativen OpenDX oder ParaView anstatt Tecplot. Modellierung der Orographie: Vergleich mit Windkanal – Validierungsdatensätze (Windfeld und Konzentrationsprofile)

19 Vielen Dank für Ihre Aufmerksamkeit! III. WinMISKAM Benutzertreffen, 24.04.2007 Kontakt: Lehrstuhl für Strömungslehre: www.ara.bme.huwww.ara.bme.hu Theodore von Kármán Windkanallabor: www.karman-wtl.comwww.karman-wtl.com Márton Balczó: balczo_ara.bme.hu ( _ = @ )
