1 1 Teil 4 Kontrollstrukturen

2 2 Zum Einstieg Egal, wo sabine ist, wenn man berni anklickt, dann soll er zu sabine hinlaufen. Im vorliegenden Fall (siehe Abbildung) soll berni bis zur Wand laufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 1: berni befindet sich rechts von sabine und schaut nach rechts Lösung: In diesem Fall muss berni bis zur Wand weiterlaufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 2:...

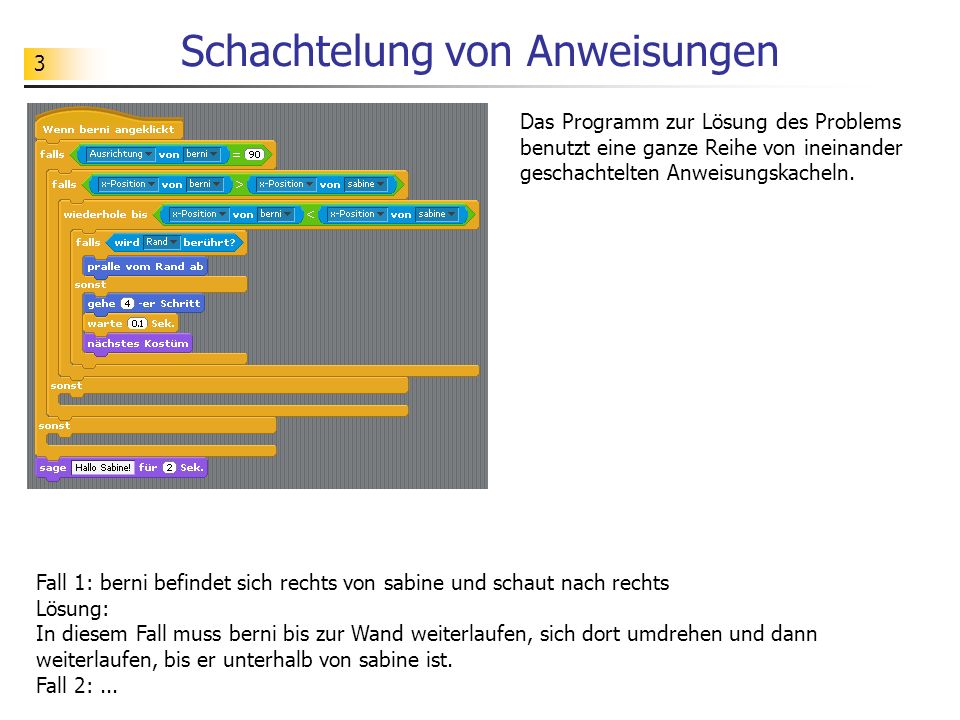

3 3 Schachtelung von Anweisungen Das Programm zur Lösung des Problems benutzt eine ganze Reihe von ineinander geschachtelten Anweisungskacheln. Fall 1: berni befindet sich rechts von sabine und schaut nach rechts Lösung: In diesem Fall muss berni bis zur Wand weiterlaufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 2:...

4 4 Kontrollstrukturen Kontrollstrukturen dienen dazu, den Ablauf der Ausführungsschritte festzulegen. Wesentliche Kontrollstrukturen sind die Fallunterscheidung, die Wiederholung sowie die Sequenzbildung (Hintereinanderreihung). Fallunterscheidung Wiederholung Sequenzbildung

5 5 Teil 5 Variablenkonzept

6 6 Zum Einstieg berni befindet sich irgendwo auf der Bühne. berni soll bis zur Wand und wieder zurück zur Ausgangsposition laufen. berni überlegt sich: Am besten zähle ich die Schritte, die ich bis zur Wand benötige.

7 7 Variablen Variablen dienen in der Informatik dazu, Daten zu verwalten, die in Speicherzellen abgelegt sind. Jede Variable hat einen Namen, mit dem man auf den in der zugehörigen Speicherzelle abgelegten Datenwert (den sog. Variablenwert) zugreifen kann. Variablenname Variablenwert

8 8 Wertzuweisung Eine Veränderung eines Variablenwerts bzw. des zugehörigen Speicherzelleninhalts kann mit Hilfe einer Wertzuweisung an die entsprechende Variable erfolgen. setze zaehler auf (zaehler + 1) Auswertung einer Wertzuweisung: Erst wird der Wert des Terms mit Hilfe des aktuellen Variablenzustands ermittelt. Dieser Wert wird dann der Variablen als neuer aktueller Wert zugewiesen. Variable Term

9 9 Terme Eine Wertzuweisung besteht aus einer Variablen (der ein Wert zugewiesen wird) und einem Term (der den zuzuweisenden Wert festlegt). Terme können recht komplex werden. Sie können die gängigen Rechenoperationen, Zahlen, Variablen usw. enthalten und fast beliebig verschachtelt werden. Wichtig ist nur, dass der aktuelle Wert des Terms (hier bei Scratch) eine Zahl ist. Programm zur Bestimmung des Abstands zwischen berni und sabine.

10 10 Datentyp Ein Datentyp beschreibt eine Menge von Datenobjekten, die alle die gleiche Struktur haben und mit denen die gleichen Operationen ausgeführt werden können. Zu verarbeitende Daten können von ganz unterschiedlichem Typ sein, z. B. Zahlen, mit denen man rechnen kann, oder Wahrheitswerte, die man mit logischen Operatoren verknüpfen kann. Programm zur Bestimmung des Flächeninhalts des Rechtecks, das berni und sabine aufspannen. Bedingung Term Wert: Wahrheitswert Wert: Zahl

11 11 Teil 6 EVA-Struktur

12 12 Zum Einstieg sabine kann ein vorgegebenes Hundealter in das entsprechende Menschenalter umrechnen. Ausgabe- variable Eingabe- Variable Verarbeitung Entwickeln Sie ein Programm mit Ein- und Ausgabevariable, bei dem ein Menschenalter in ein entsprechendes Hundealter umgerechnet wird.

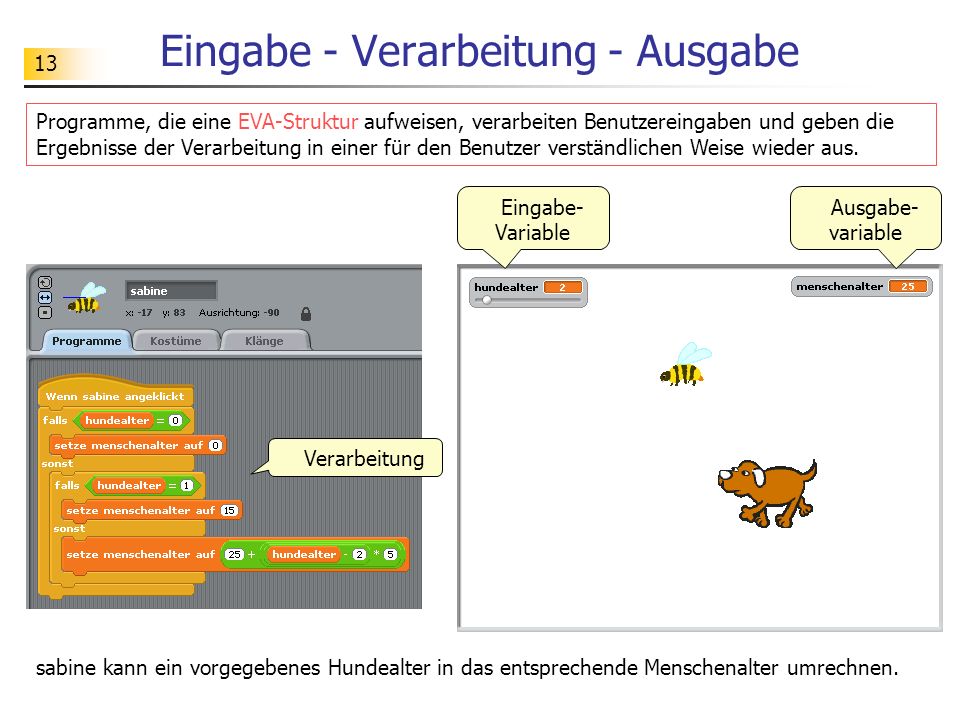

13 13 Eingabe - Verarbeitung - Ausgabe sabine kann ein vorgegebenes Hundealter in das entsprechende Menschenalter umrechnen. Ausgabe- variable Eingabe- Variable Verarbeitung Programme, die eine EVA-Struktur aufweisen, verarbeiten Benutzereingaben und geben die Ergebnisse der Verarbeitung in einer für den Benutzer verständlichen Weise wieder aus.

14 14 Übungen Aufgabe Entwickeln Sie weitere Scratch-Programme, die die bisher eingeführten Fachkonzepten verwenden.

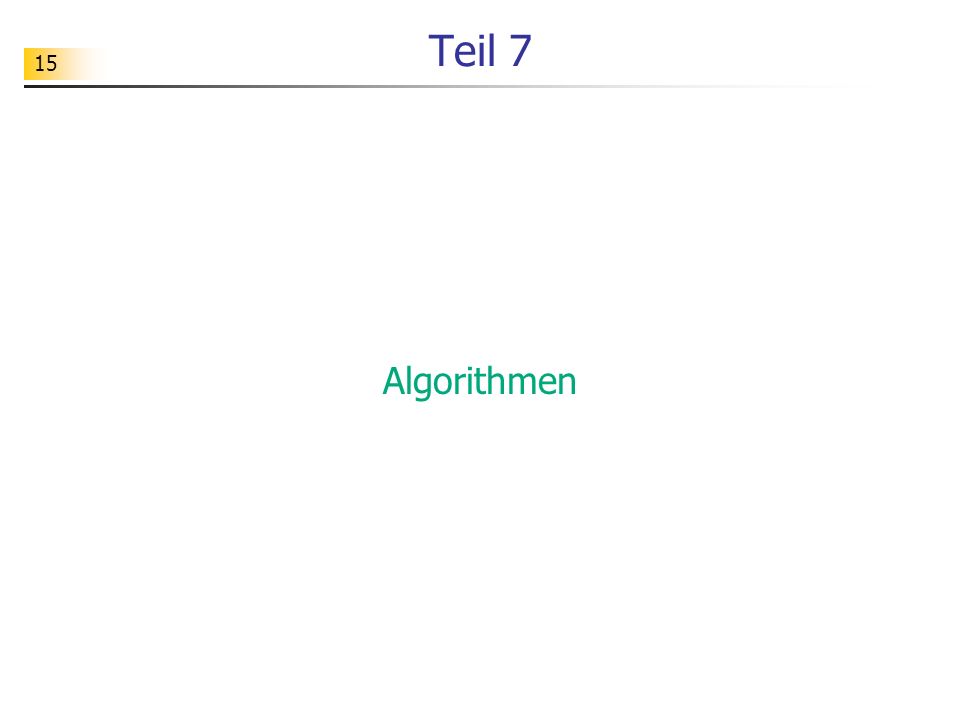

15 15 Teil 7 Algorithmen

16 16 Zum Einstieg berni denkt sich eine Zahl zwischen 0 und 100 aus. sabine soll diese Zahl mit möglichst wenigen Rateversuchen herausfinden. Wenn sie einen Rateversuch macht und berni ihre Zahl nennt, so erhält sie als Rückmeldung eine der folgenden Nachrichten: "Treffer", "zu klein" bzw. "zu groß". Überlegen Sie sich eine Strategie, nach der sabine die Rateversuche machen soll. Entwickeln Sie geeignete Programme zur Durchführung des Spiels.

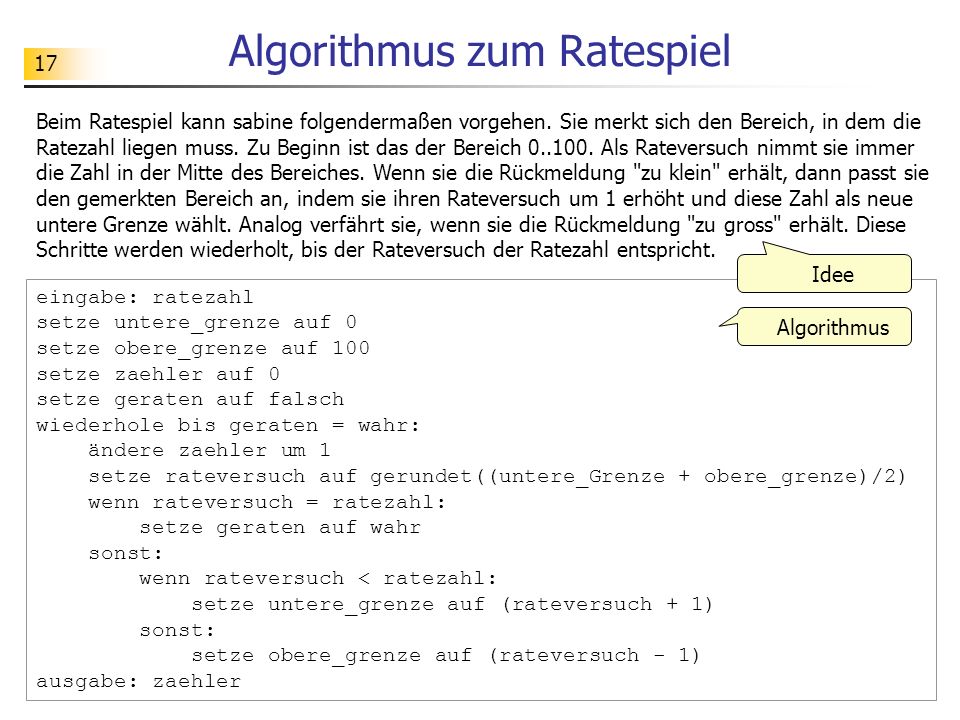

17 17 Algorithmus zum Ratespiel eingabe: ratezahl setze untere_grenze auf 0 setze obere_grenze auf 100 setze zaehler auf 0 setze geraten auf falsch wiederhole bis geraten = wahr: ändere zaehler um 1 setze rateversuch auf gerundet((untere_Grenze + obere_grenze)/2) wenn rateversuch = ratezahl: setze geraten auf wahr sonst: wenn rateversuch < ratezahl: setze untere_grenze auf (rateversuch + 1) sonst: setze obere_grenze auf (rateversuch - 1) ausgabe: zaehler Beim Ratespiel kann sabine folgendermaßen vorgehen. Sie merkt sich den Bereich, in dem die Ratezahl liegen muss. Zu Beginn ist das der Bereich Als Rateversuch nimmt sie immer die Zahl in der Mitte des Bereiches. Wenn sie die Rückmeldung "zu klein" erhält, dann passt sie den gemerkten Bereich an, indem sie ihren Rateversuch um 1 erhöht und diese Zahl als neue untere Grenze wählt. Analog verfährt sie, wenn sie die Rückmeldung "zu gross" erhält. Diese Schritte werden wiederholt, bis der Rateversuch der Ratezahl entspricht. Algorithmus Idee

18 18 Algorithmus zum Ratespiel eingabe: ratezahl setze untere_grenze auf 0 setze obere_grenze auf 100 setze zaehler auf 0 setze geraten auf falsch wiederhole bis geraten = wahr: ändere zaehler um 1 setze rateversuch auf gerundet((untere_Grenze + obere_grenze)/2) wenn rateversuch = ratezahl: setze geraten auf wahr sonst: wenn rateversuch < ratezahl: setze untere_grenze auf (rateversuch + 1) sonst: setze obere_grenze auf (rateversuch - 1) ausgabe: zaehler Algorithmus Ein Algorithmus ist eine Verarbeitungsvorschrift, die so präzise formuliert ist, dass sie (zumindest im Prinzip) auch von einer Maschine abgearbeitet werden kann.

19 19 Implementierung eines Algorithmus Eine Implementierung eines Algorithmus ist eine Übersetzung und Anpassung des Algorithmus in eine bestimmte Programmierwelt.

20 20 Übungen Aufgabe Entwickeln Sie eine interaktive Implementierung zum Algorithmus.

21 21 Teil 8 Teile und herrsche

22 22 Zum Einstieg berni und sabine wollen ein Problem aus der Wahrscheinlichkeitsrechnung lösen. Es geht bei diesem Problem um sogenannte Irrfahrten: berni und sabine einigen sich, das Problem durch eine Simulation zu lösen. Die Irrfahrt wird dabei wiederholt durchgespielt. Gleichzeitig wird mitprotokolliert, wie oft ein bestimmtes Ereignis (z. B. Irrfahrt endet in der Position 0) eingetre-ten ist. Aus der Gesamtzahl der Wiederholungen und der Anzahl der Treffer (das sind die Simula- tionsdurchgänge, bei denen das Ereignis eingetroffen ist) lässt sich dann die gesuchte Wahrscheinlichkeit abschätzen. berni zu sabine: Wir teilen uns die Arbeit. Du bist für die Durchführung der Irrflüge zuständig, ich zähle mit und werte die Ergebnisse statistisch aus. Ein Teilchen startet in der Position 0 und springt jede Sekunde mit der Wahrscheinlichkeit 1/2 einen Schritt nach links oder rechts. Mit welcher Wahrscheinlichkeit endet die Irrfahrt nach genau n = 10 Schritten in der Position k (z. B. k = 0)?

23 23 Problemzerlegung ALGORITHMUS simulation_durchfuehren setze anzahl_fluege auf 0 setze anzahl_treffer auf 0 wiederhole 100 mal: ändere anzahl_fluege um 1 führe ALGORITHMUS irrflug_durchfuehren aus falls position = 0: ändere anzahl_treffer um 1 setze relative_haeufigkeit auf (anzahl_treffer / anzahl_fluege) Problem: Simulation durchführen ALGORITHMUS irrflug_durchfuehren setze position auf 0 setze flug_richtung auf 0 führe ALGORITHMUS position_zeigen aus wiederhole 10 mal: setze flug_richtung auf (zufallszahl von 0 bis 1) falls flug_richtung = 0: ändere position um 1 sonst: ändere position um -1 führe ALGORITHMUS position_zeigen aus Teilproblem: Irrflug durchführen Teilproblem: Position anzeigen

24 24 Teile und Herrsche Teile und herrsche ist eine Problemlösestrategie, bei der ein Problem immer weiter in Teilprobleme zerlegt wird, bis sich diese einfach lösen lassen. Aus den Lösungen der Teilprobleme wird dann die Lösung des Gesamtproblems zusammengesetzt. Problem: Simulation durchführen Teilproblem: Irrflug durchführen Teilproblem: Position anzeigen Algorithmus: Simulation durchführen Algorithmus: Irrflug durchführen Algorithmus: Position anzeigen

25 25 Implementierung von Teilalgorithmen ALGORITHMUS simulation_durchfuehren setze anzahl_fluege auf 0 setze anzahl_treffer auf 0 wiederhole 100 mal: ändere anzahl_fluege um 1 führe ALGORITHMUS irrflug_durchfuehren aus falls position = 0: ändere anzahl_treffer um 1 setze relative_haeufigkeit auf (anzahl_treffer / anzahl_fluege) ALGORITHMUS irrflug_durchfuehren setze position auf 0 setze flug_richtung auf 0 führe ALGORITHMUS position_zeigen aus wiederhole 10 mal: setze flug_richtung auf (zufallszahl von 0 bis 1) falls flug_richtung = 0: ändere position um 1 sonst: ändere position um -1 führe ALGORITHMUS position_zeigen aus Aktivierung durch Nachrichten

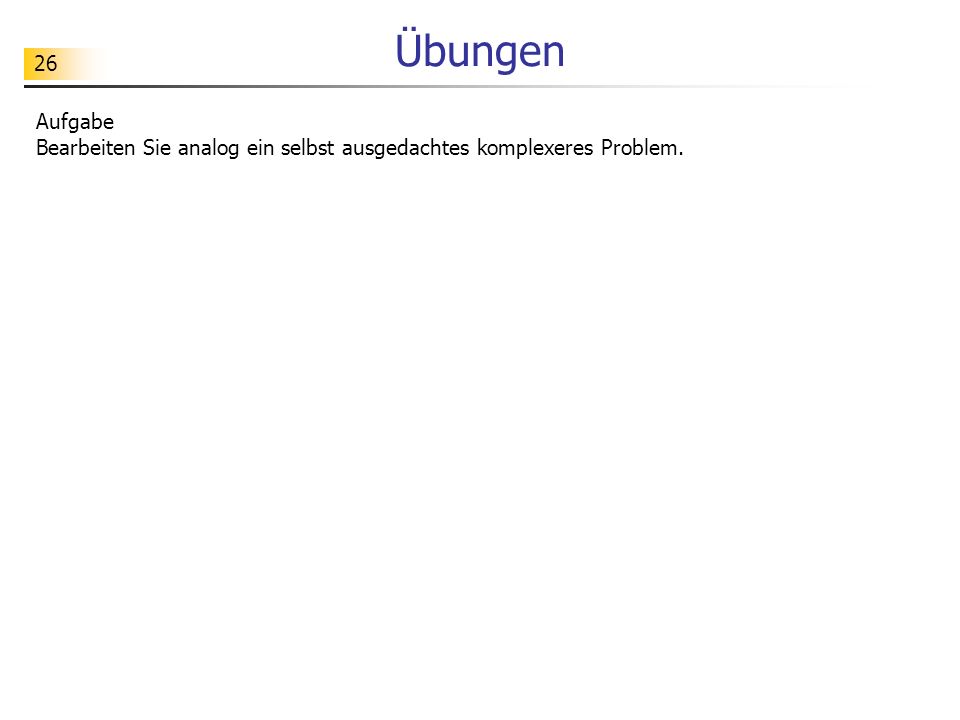

26 26 Übungen Aufgabe Bearbeiten Sie analog ein selbst ausgedachtes komplexeres Problem.
