1 Bild 1 1 eV Grenzfall der Thomson-Streuung 10 keV 100 keV 1 MeV

2 Bild 1

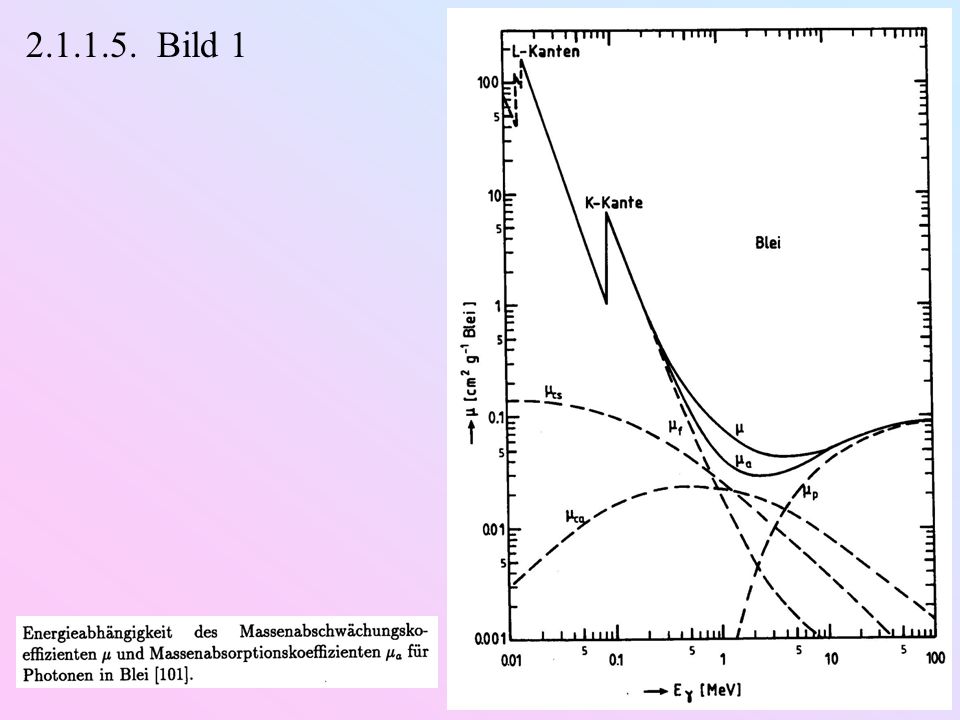

3 Bild 1

4 Bild 2

5 Bild 1

6 Bild 1

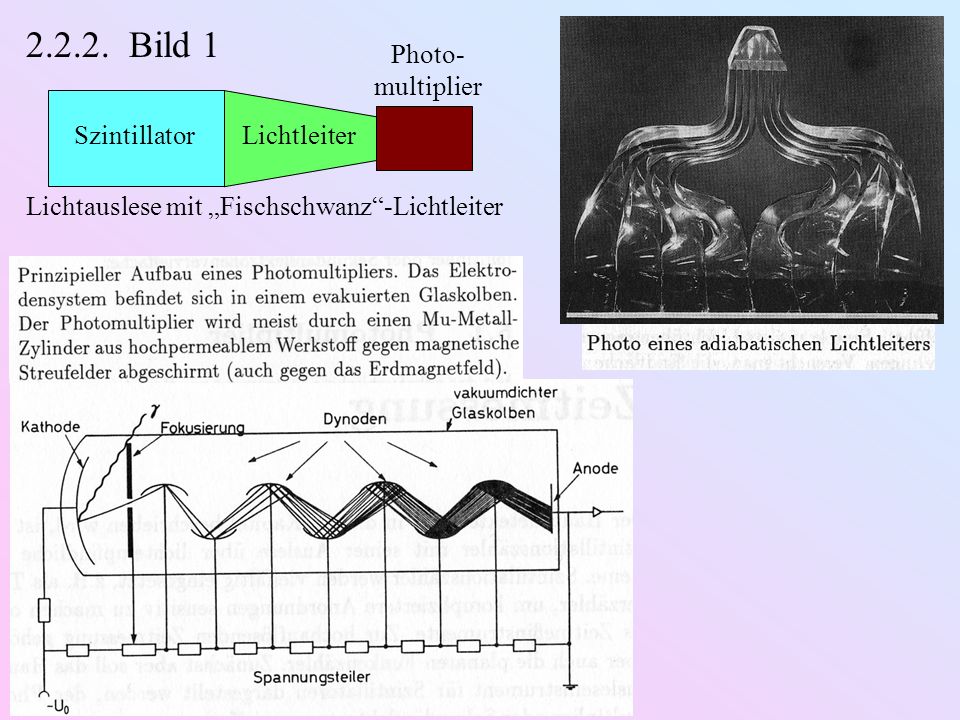

7 Bild 1 SzintillatorLichtleiter Photo- multiplier Lichtauslese mit Fischschwanz-Lichtleiter

8 Bild 2 Zweistufige Wellenlängen- schieberauslese eines Kalorimeters Wellenlängen- schieberauslese eines Szintillators

9 Bild 1 Geladene Spuren in der entwickelten Kernemulsion des CHORUS-Detektors (CERN) für die Untersuchung von Neutrino-Wechselwirkungen

10 Bild 2

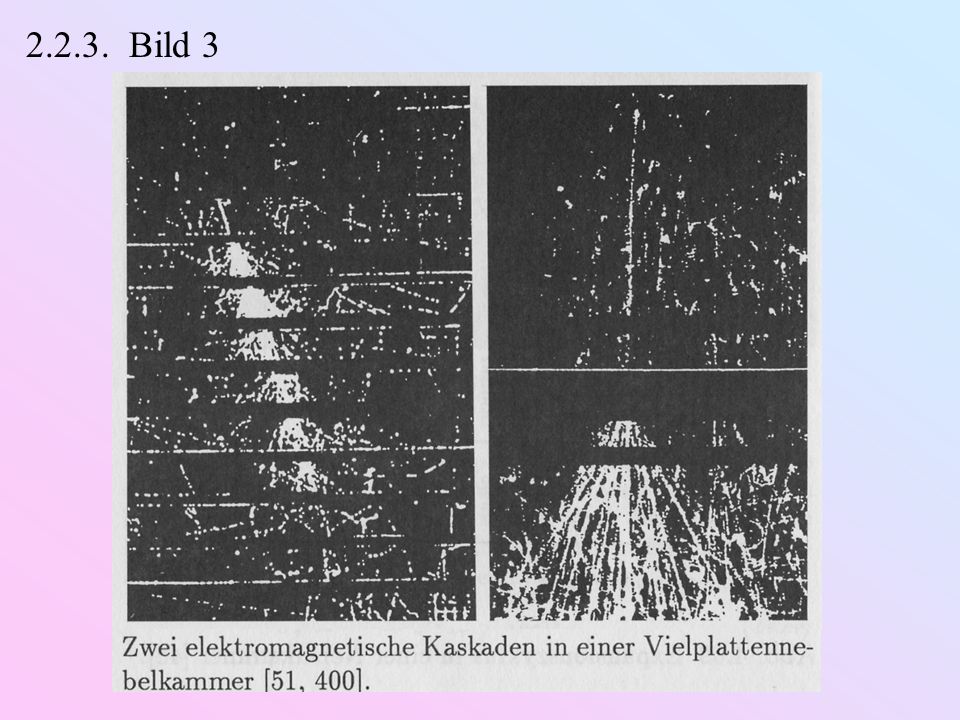

11 Bild 3

12 Bild 4

13 Bild 5

14 Bild 1

15 Spurdetektor teilweise im B-Feld elektromagnetisches Kalorimeter hadronisches Kalorimeter Myon- Spurkammern Teilchen-ID (Cherenkov,TRD) n, K L e p,, K Silizium- Vertexdetektor InnenAußen Prinzip von Großdetektoren Modularer Aufbau

16 Der LHCb-Detektor 20 m Typ 1: Offenes Vorwärtsspektrometer typisch für Experimente mit festen Targets Spezialanwendung bei Collidern

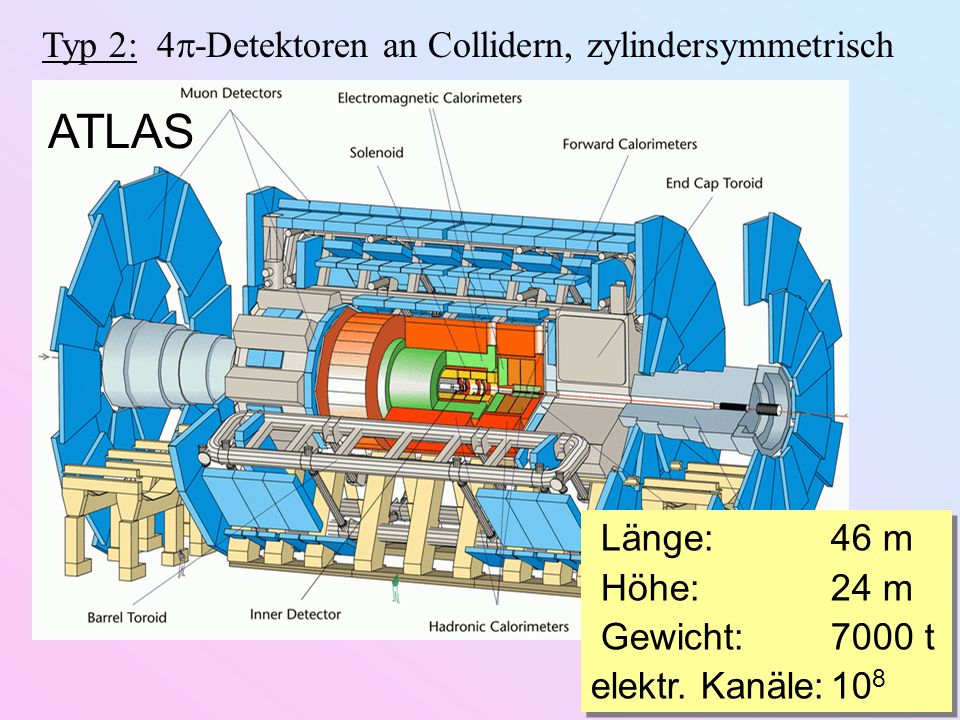

17 Typ 2: 4 -Detektoren an Collidern, zylindersymmetrisch ATLAS Länge: 46 m Höhe: 24 m Gewicht:7000 t elektr. Kanäle:10 8 Länge: 46 m Höhe: 24 m Gewicht:7000 t elektr. Kanäle:10 8

18 Einschub: Beispiele für typische Strahlenbelastungen: Kosmische Strahlung300 Sv / Jahr Terrestrische Strahlung420 Sv / Jahr 40 K in Muskulatur170 Sv / Jahr Medizinische Behandlung500 Sv / Jahr Uran-Zerfallsreihe400 Sv / Jahr Thorium-Zerfallsreihe Sv / Jahr Kernreaktoren 10 Sv / Jahr Tschernobyl Deutschland50 Sv / Jahr (damals) Ein Transatlantikflug50 Sv / 8 Stunden Maximal zulässig in Kontrollbereichen:50 m Sv Letale Ganzkörperdosis: 4000 m Sv

19 Beschleunigertypen a)Elektrostatische Beschleuniger Problem: Erzeugung großer Hochspannungen E MAX 10 MeV ( Durchschläge )

20 Bild 2

21 b)Hochfrequenz-Beschleuniger: Linearbeschleuniger

22 Kreisbeschleuniger: Zyklotron (E.O. Lawrence)

23 Kreisbeschleuniger: Betatron (e ) (D.W. Kerst)

24 Kreisbeschleuniger: Synchrotron getrennte Komponenten Beschleunigung: Hohlraumresonatoren TM01-Mode Rampe: B Strahl zieht Energie Ablenkung: Dipolmagnete Fokussierung: Quadrupolmagnete Optische Korrekturen: Sextupole, Beschleunigung: Hohlraumresonatoren TM01-Mode Rampe: B Strahl zieht Energie Ablenkung: Dipolmagnete Fokussierung: Quadrupolmagnete Optische Korrekturen: Sextupole,

25 Speicherzeiten: Stunden bis Wochen Spezialfall: Collider gegenläufige Strahlen in gemeinsamen Strahlrohr möglich wegen a) gleiche Ablenkung und Fokussierung der beiden Strahlen b) entgegengesetzte Beschleunigung der beiden Strahlen Speicherring: Aufbau wie Synchrotron, aber B const. Parameter von wichtigen Teilchenbeschleunigern:

26 Beispiel:

27 Bild 1

28 Bild 2

29 Bild 1
