1 Axel Schmidt / Raphael Schlameuß1 Benchmark sparc vs. x86 von Axel Schmidt (94416) Raphael Schlameuß (100753)

2 Axel Schmidt / Raphael Schlameuß Agenda Hardware (Sparc, X86) Prozessor-Features (Sparc, X86) Benchmark Probleme ?! Erwartete Ergebnisse Ergebnisse Zusammenfassung Fragen und Anregungen ?

3 Axel Schmidt / Raphael Schlameuß Benchmark - Hardware SIMBA/SABRE-Chipsatz UltraSparc IIi, 360 MHz, 256 kB L2 2x 128 MB EDO JEDEC DRAM, 75 MHz Bustakt MDMA-IDE-Controller, 16,7 MB/s 40GB HDD, 7200 min -1, 1863kB Cache ATI 3D Rage Pro PCI, 4MB Netzwerkkarte HAPPY MEAL ASUS P3B-F Mainboard Intel 440BX-Chipsatz Pentium II (Deschutes), 350 MHz, 512 kB L2 2x 128 MB SDRAM, 100 MHz Bustakt UDMA33-IDE-Controller, 33 MB/s 40GB HDD, 7200 min -1, 1719kB Cache ATI 3D Rage Pro AGP, 8MB Netzwerkkarte Realtek 8139 UltraSparc Pentium II

4 Axel Schmidt / Raphael Schlameuß UltraSparc IIi – Features Highly Integrated Superscalar-Processor SPARC-V9 64-Bit-RISC Architektur VIS TM Instruction Set 1 UltraSparc IIi CPU mit 360 MHz Takt externer Bus-Takt 90 MHz

5 Axel Schmidt / Raphael Schlameuß UltraSparc IIi – Features Je 16 kB D- und I-Cache (L1) 256 kB L2-Cache (extern, halber CPU-Takt) 4 Integer-, 3 Gleitpunkt- und 1 Graphic-Units Block-Load/Store-Unit Registerfile mit 64 Bit Registern

6 Axel Schmidt / Raphael Schlameuß Architektur UltraSparc IIi

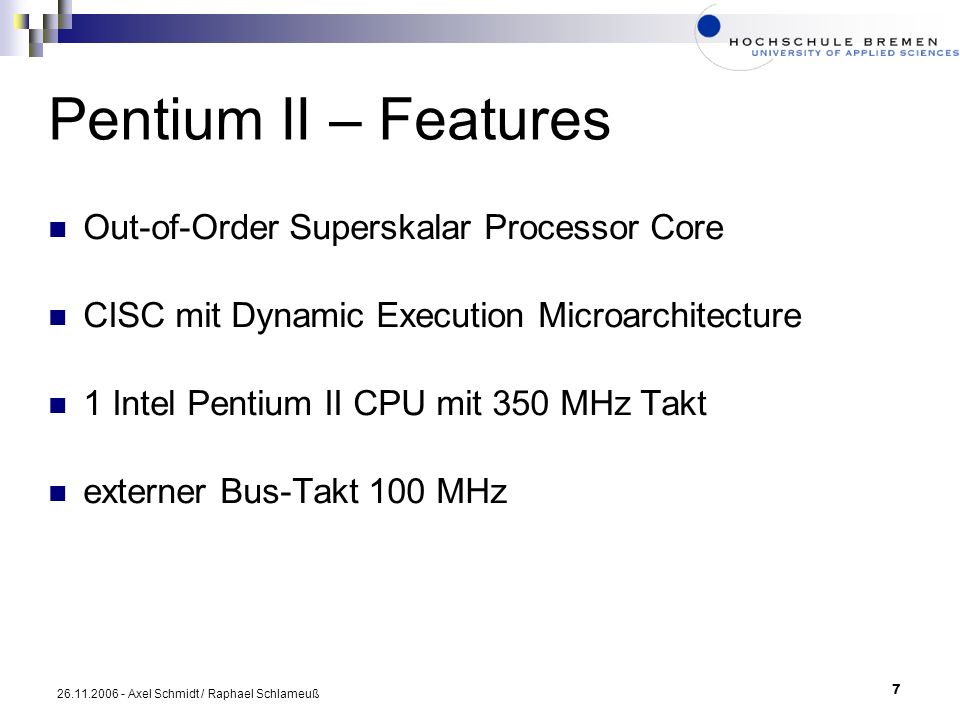

7 Axel Schmidt / Raphael Schlameuß Pentium II – Features Out-of-Order Superskalar Processor Core CISC mit Dynamic Execution Microarchitecture 1 Intel Pentium II CPU mit 350 MHz Takt externer Bus-Takt 100 MHz

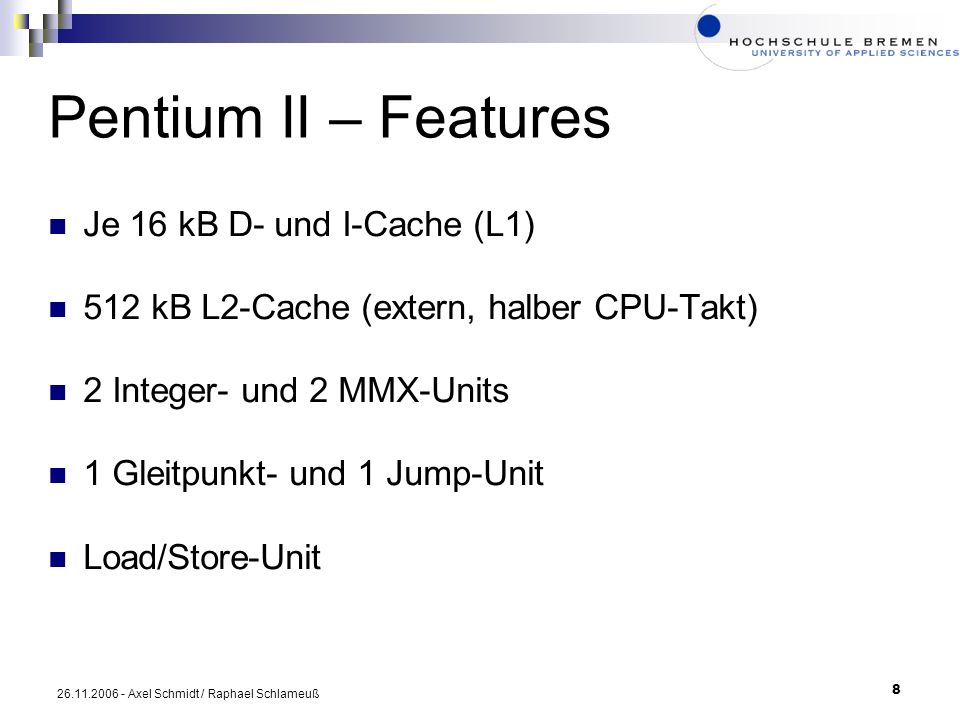

8 Axel Schmidt / Raphael Schlameuß Pentium II – Features Je 16 kB D- und I-Cache (L1) 512 kB L2-Cache (extern, halber CPU-Takt) 2 Integer- und 2 MMX-Units 1 Gleitpunkt- und 1 Jump-Unit Load/Store-Unit

9 Axel Schmidt / Raphael Schlameuß Architektur Intel Pentium II

10 Axel Schmidt / Raphael Schlameuß Benchmark – Probleme ?! Unterschiedliche Hardware (Mainboard, Grafikkarte, Speicher, Prozessor) Betriebssystemwahl (Solaris, Debian, Gentoo, …) Softwareauswahl (BLAS, LAPACK, LINPACK, Cachebench, Whetstone, Dhrystone) Compileroptimierung ??? Benchmarkergebnisse vergleichbar ?

11 Axel Schmidt / Raphael Schlameuß Betriebssystem Sparc Gentoo Linux (Base ) Stage 1 Installation (32-Bit) CFLAGS: -march=ultrasparc -O2 -m32 -mvis Bootstrapping (Installation des Basissystems [32-Bit]) Update auf stable-Packages (32-Bit) Kernel (mit Gentoo-Patches [64-Bit]) Treiber und Konfigurationen Compiler: gcc-3.4.5

12 Axel Schmidt / Raphael Schlameuß Betriebssystem x86 Gentoo Linux (Base ) Stage 1 Installation (32-Bit) CFLAGS: -march=pentium2 -O2 -m32 -mmmx Bootstrapping (Installation des Basissystems [32-Bit]) Update auf stable-Packages (32-Bit) Kernel (mit Gentoo-Patches [32-Bit]) Treiber und Konfigurationen Compiler: gcc-3.4.5

13 Axel Schmidt / Raphael Schlameuß Vorüberlegung Benchmark Whetstone 1972 (Kombination aus Integer-, Gleitpunkt- und Array- Operationen, Ergebnis in MIPS) Dhrystone 1984 (Integer- und Array-Operationen, Ergebnis in Dhrystone- Loops / s) 1000s / 1000d (LINPACK) Benchmarken von CPU / Cache / Speicher durch Messen von Cache-Zugriffen Lösen Linearer Gleichungssysteme (xAXPY, xGEMV, xGEMM) Compileroptimierung durch CFLAGS

14 Axel Schmidt / Raphael Schlameuß Erwartete Ergebnisse Cache-Zugriff: in etwa identisch (< 256 KByte) Integer: x86 sparc Single-Präzision: x86 sparc Double-Präzision: sparc > x86, wegen 64-Bit Architektur, x86 nur wenige 64-Bit Register (MMX) Compileroptimierung: x86 > sparc

15 Axel Schmidt / Raphael Schlameuß Software für Benchmark Whetstone (floating-point-Operationen) Dhrystone (integer-Operationen) LINPACK veraltet, deshalb LAPACK (für sparc nicht verfügbar, LAPACK-ATLAS) LLCBench (Cachebench, Blasbench) BLAS (Basic Linear Algebra Subprograms)

16 Axel Schmidt / Raphael Schlameuß Whetstone 1972 Array-Funktionen (Anteil: 28,91%) Bedingte Sprünge (Anteil: 15,53%) Integer-Arithmetik (Anteil: 13,65%) Trigonometrische Funktion (Anteil: 1,44%) Funktionsaufrufe (Anteil: 40,47%)

17 Axel Schmidt / Raphael Schlameuß Dhrystone 1984 Array-Funktionen (Anteil: 12,62%) Bedingte Sprünge (Anteil: 33,01%) Integer-Arithmetik (Anteil: 37,86%) Funktionsaufrufe (Anteil: 16,51%)

18 Axel Schmidt / Raphael Schlameuß Whetstone / Dhrystone

19 Axel Schmidt / Raphael Schlameuß Whetstone / Dhrystone Whetstone (floating-point-Operationen) ohne Optimierung: Beschleunigung x86 sparc: 1,94 mit Optimierung: Beschleunigung x86 sparc: 1,37 Dhrystone (integer-Operationen) ohne Optimierung: Beschleunigung x86 sparc: 1,63 mit Optimierung: Beschleunigung x86 sparc: 0,79

20 Axel Schmidt / Raphael Schlameuß Benchmark LAPACK-ATLAS ATLAS stellt Schnittstellen für C und Fortran zur Nutzung von LAPACK und BLAS zur Verfügung ATLAS - Automatically Tuned Linear Algebra Software BLAS – Basic Linear Algebra Subprograms LAPACK - Linear Algebra PACKage

21 Axel Schmidt / Raphael Schlameuß Routinen aus LAPACK I Treiber- und Rechen-Routinen Treiber-Routinen zum Lösen von Problemen wie Lineare Gleichungssysteme Eigenwerte von realen symmetrischen Matrizen Rechen-Routinen für einzelne Aufgaben werden von Treiber-Routinen genutzt

22 Axel Schmidt / Raphael Schlameuß Routinen aus LAPACK II Beispiel einer Routine: SGEMV und DGEMV SSingle precision (32-Bit Gleitpunkt) DDouble precision (64-Bit Gleitpunkt) GEGeneral MVMatrix-Vektor-Operationen berechnet die Lösungen zu einem realen System linearer Gleichungen der Form y=α*A*x+β*y, wobei α, β Skalare, A Matrix und x, y Vektoren sind.

23 Axel Schmidt / Raphael Schlameuß LINPACK - SGEFA Pseudocode SGEFA DO k = 1, N find pivot DO j = k+1, N call SAXPY(N-k, -A[k,j], A[k+1,k], A[k+1,j], 1) N=1000 SAXPY – Multiplikation von Skalar und Vektor, Addition von Vektoren DO i = m, N y[i] = a * x[i] + y[i] Skalar a, Vektor x, y

24 Axel Schmidt / Raphael Schlameuß LINPACK – Auswertung I Die Ergebnisse lassen sich folgendermaßen Interpretieren total : Ausführungszeit in Sekunden mflops : Millionen Gleitpunktoperationen pro Sekunde Gewichtung der Operationen: add, sub und mul 1 flop div und sqr 4 flop exp, sin,...8 flop if -Verzweigung1 flop Berechnung der mflops durch Division von Anzahl flop durch Laufzeit

25 Axel Schmidt / Raphael Schlameuß 1000s / 1000d

26 Axel Schmidt / Raphael Schlameuß 1000s / 1000d 1000s (single-precision) ohne Optimierung: Beschleunigung x86 sparc: 1,52 mit Optimierung: Beschleunigung x86 sparc: 0, d (double-precision) ohne Optimierung: Beschleunigung x86 sparc: 1,51 mit Optimierung: Beschleunigung x86 sparc: 1,28

27 Axel Schmidt / Raphael Schlameuß Software Suite LLCbench Low Level Architectural Characterization Benchmark Blasbench xAXPY – Vektoraddition mit Skalar xGEMV – Matrix-Vektor-Multiplikation mit Skalar xGEMM – Matrix-Matrix-Multiplikation mit Skalar Cachebench (Performance Cache) Cache read / hand tuned read Cache write / hand tuned write Cache read/modify/write und hand tuned read/modify/write

28 Axel Schmidt / Raphael Schlameuß Blasbench SAXPY / DAXPY – Vektoraddition mit Skalar y=A*x+y SGEMV / DGEMV – Matrix-Vektor-Multiplikation mit Skalar y=α*A*x+β*y SGEMM / DGEMM – Matrix-Matrix-Multiplikation mit Skalar C=α*op(A)*op(B)+β*C Matrix A, B, C op(A) = mk-Matrix Skalar α, β op(B) = kn-Matrix Vektor x, y C = mn-Matrix

29 Axel Schmidt / Raphael Schlameuß Blasbench – SAXPY

30 Axel Schmidt / Raphael Schlameuß Blasbench - SGEMV

31 Axel Schmidt / Raphael Schlameuß Blasbench – SGEMM

32 Axel Schmidt / Raphael Schlameuß Blasbench - DAXPY

33 Axel Schmidt / Raphael Schlameuß Blasbench - DGEMV

34 Axel Schmidt / Raphael Schlameuß Blasbench - DGEMM

35 Axel Schmidt / Raphael Schlameuß Software Cachebench Funktion Cache read Durchsatzmessung für verschiedene Vektorlängen Pseudo Code: for all vector length timer start for iteration count for I = 0 to vector length register += memory[I] timer stop mit vector length = [256 Byte KByte]

36 Axel Schmidt / Raphael Schlameuß Software Cachebench Funktion Cache write Durchsatzmessung für verschiedene Vektorlängen Pseudo Code: for all vector length timer start for iteration count for I = 0 to vector length memory[I] = register++ timer stop mit vector length = [256 Byte KByte]

37 Axel Schmidt / Raphael Schlameuß Software Cachebench Funktion Cache read / modify / write Durchsatzmessung für verschiedene Vektorlängen Pseudo Code: for all vector length timer start for iteration count for I = 0 to vector length memory[I]++ timer stop mit vector length = [256 Byte KByte]

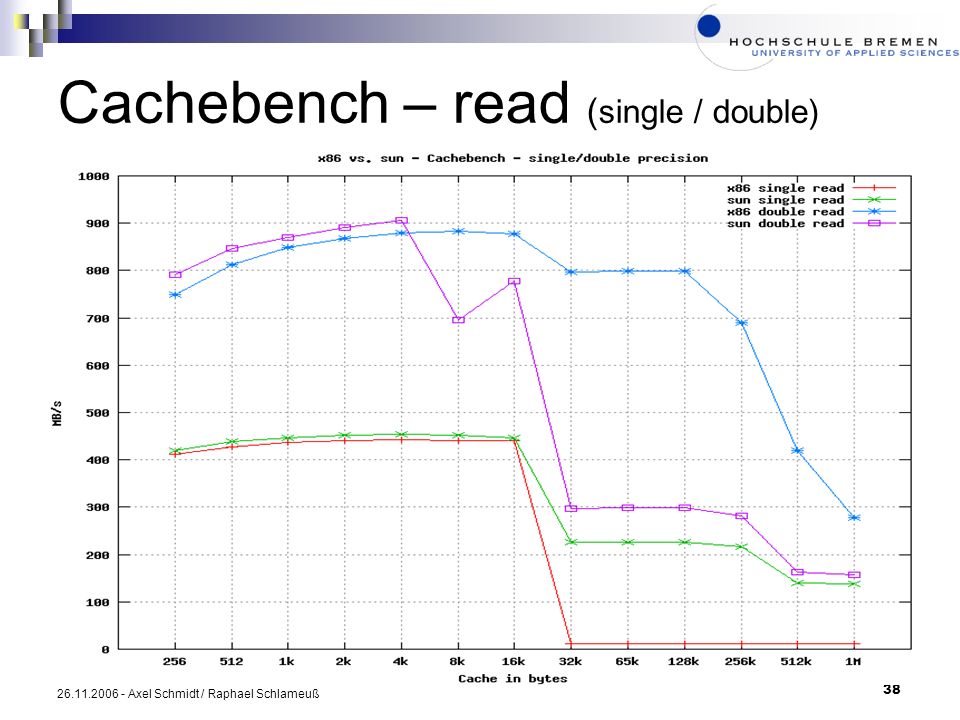

38 Axel Schmidt / Raphael Schlameuß Cachebench – read ( single / double)

39 Axel Schmidt / Raphael Schlameuß Cachebench – write ( single / double)

40 Axel Schmidt / Raphael Schlameuß Cachebench – read/modify/write ( single / double)

41 Axel Schmidt / Raphael Schlameuß Software Cachebench Funktionen HandCache read, HandCache read / modify / write und HandCache write Handmodifizierter Code, um die Optimierung des Compilers zu testen Jede Schleife referenziert 8 Memory-Elemente statt einem (Degree Eight Unrolling) Jede Operation ist unabhängig von den vorherigen 7 Operationen (Dependency Analysis) Register sind Speicherstellen zugewiesen und werden so oft wie möglich benutzt (Register Re-Use)

42 Axel Schmidt / Raphael Schlameuß Cachebench – hand read ( single / double)

43 Axel Schmidt / Raphael Schlameuß Cachebench – hand write ( single / double)

44 Axel Schmidt / Raphael Schlameuß Cachebench – hand read/modify/write ( single / double)

45 Axel Schmidt / Raphael Schlameuß Whetstone / Dhrystone

46 Axel Schmidt / Raphael Schlameuß Compileroptimierung Whetstone / Dhrystone

47 Axel Schmidt / Raphael Schlameuß Compileroptimierung x86 Whetstone / Dhrystone

48 Axel Schmidt / Raphael Schlameuß Compileroptimierung sparc Whetstone / Dhrystone

49 Axel Schmidt / Raphael Schlameuß Compileroptimierung Whetstone / Dhrystone (gcc – gcc-4.0.2) Whetstone [MIPS], Dhrystone [1000 Dhrystones/s]

50 Axel Schmidt / Raphael Schlameuß Zusammenfassung

51 Axel Schmidt / Raphael Schlameuß Zusammenfassung Unterschiedlich gute Unterstützung des Compilers für die Architektur (trotz Optimierung) Compiler selbst liefert je nach Version unterschiedliche Ergebnisse Anwenderprogramme sind unterschiedlich gewichtet Benchmarks nicht zwingend repräsentativ (beeinflussbar) Unterschiedliche Philosophie der Hersteller von Prozessoren zeigen sich in Benchmarks (Anwendungsgebiete Software)
