1 Ettlingen 2005 The smart camera people

2 Wer ist VC: Vision Components ist 1996 gegründet worden und verfügt über ein weltweites Distributionsnetz. Mit mehr als verkauften Systemen finden sich unter den Kunden zahlreiche erste Adressen internationaler Industriefirmen, wie Siemens, Infineon, Sony, Schott Glas, 3M, BMW, Daimler Chrysler, Bosch, um nur einige zu nennen. Der Inhaber und Geschäftsführer, Michael Engel, ist einer der Pioniere der industriellen Bildverarbeitung und verfügt über eine langjährige Erfahrung als erfolgreicher Unternehmer in dieser Branche.

3 Ettlingen 2005 Was macht VC: Vision Components ist innovativer Hersteller von intelligenten Kameras für die industrielle Bildverarbeitung. Die Kameras beinhalten zusätzlich zu ihrem Bildsensor die volle Funktionalität eines herkömmlichen Bildverarbeitungssystems, d.h. Framegrabber, Bildspeicher, Prozessor, SPS-kompatible Schnittstellen, usw. auf kleinstem Raum. Ein PC wird nicht mehr benötigt. Diese innovative Technologie ist ca. 50 mal kompakter und ca. zehn mal preiswerter als die herkömmliche Technologie mit PC und Framegrabber bei vergleichbarer Leistung.

4 Ettlingen 2005 Die Märkte: Unsere Kunden sind Systemintegratoren, OEMs und VARs. Die Systeme werden hauptsächlich im Maschinenbau, und in der Qualitätssicherung eingesetzt, ebenso aber auch in der Sicherheitstechnik. Bevorzugte Anwendungen sind: Messtechnik, Qualitäts- und Vollständigkeitskontrolle, Sortieren und lagerichtiges Zuführen, Lesen von Barcode, 2D Matrix-Code und Schrift sowie Zutrittskontrolle (Biometrik). Bildquelle:V&C

5 Ettlingen 2005 Was ist eine Smart Kamera? Eine intelligente Kamera sieht wie eine Standardkamera aus, wobei es sich um ein gänzlich anderes Produkt handelt: Sie beinhaltet: CCD-Sensor Framegrabber Bildspeicher schnellen Prozessor (DSP) PLC I/Os (24V) Schnittstelle (Serial RS232/Ethernet) SVGA Video Output

6 Ettlingen 2005 Unsere Philosophie: Wir haben uns auf die Entwicklung und Produktion von intelligenten Kameras spezialisiert. Dadurch können wir unseren Kunden modernste Technologie in hoher Qualität preiswert anbieten. Standardlösungen und kundenspezifische Applikationslösungen werden von unseren kompetenten Systempartnern angeboten, die wir unseren Kunden auf Wunsch gerne vermitteln. Sehr kurze Lieferzeiten – auch bei größeren Stückzahlen – sind unsere Stärke.

7 Ettlingen 2005 Die Hardware: SBC - Serie Einplatinenkameras Ideal für OEM-Produkte Geringes Gewicht bei geringer Baugröße Einzigartiges Preis- Leistungs-Verhältnis Platinenkameras

8 Ettlingen 2005 VCSBC4018 Erste VC Kamera mit ultra schnellem C64 CPU mit 400 Mhz und 3200!! MIPS Ethernet TCP IP Schnittstelle Digitale 24V und TTL IOs Kamerakopf flexibel absetzbar! Platinenkameras

9 Ettlingen 2005 Die Hardware: M - Serie Sensorkameras Robustes IP-65 Gehäuse Einfache Montage Integrierte LED´s Integrierte Optik Sensorkameras

10 Ettlingen 2005 Die VC40xx - Serie Die Hardware: VC40xx - Serie Neueste Gehäusekamera- Generation mit 3200 MIPS! RS232 UND 100MBit Ethernet Schnittstelle 4 MB Flash, 32 MB RAM, 128MB SD-Card als Standard Triggereingang nutzbar als Eingang für Inkrementalgeber

11 Ettlingen 2005 Die VC40xx - Serie Die Hardware: VC40xx – Kompakt Kameras Neueste Gehäusekamera- Generation mit 3200 MIPS! RS232 UND 100MBit Ethernet Schnittstelle 4 MB Flash, 32 MB RAM, Einstiegsvarianten ohne VGA Ausgang und kompaktem Gehäuse zu konkurrenzlosem Preis!

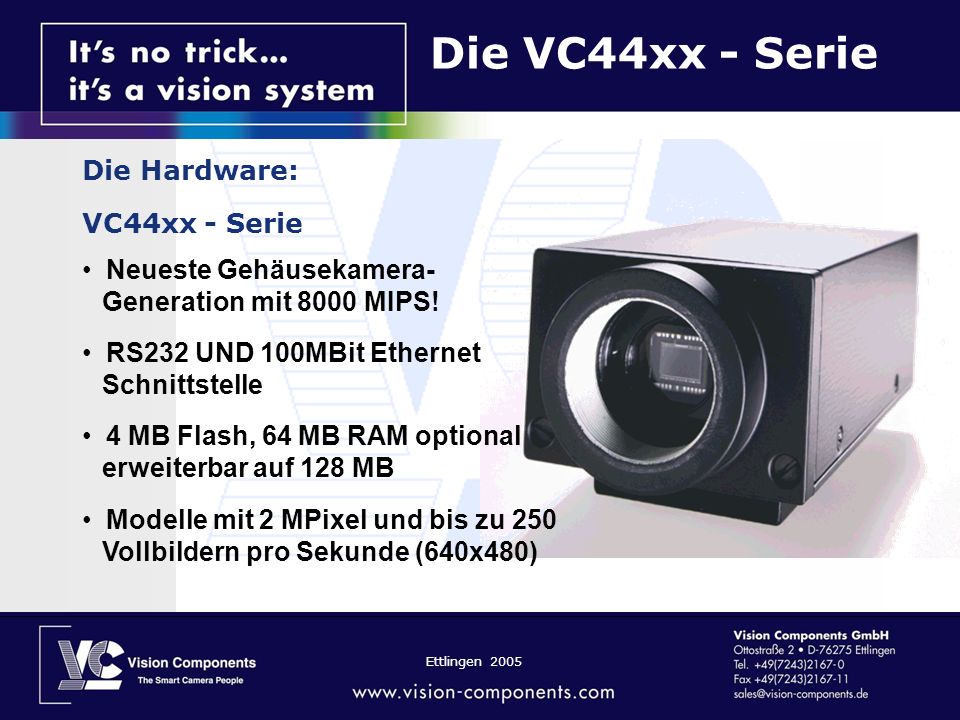

12 Ettlingen 2005 Die VC44xx - Serie Die Hardware: VC44xx - Serie Neueste Gehäusekamera- Generation mit 8000 MIPS! RS232 UND 100MBit Ethernet Schnittstelle 4 MB Flash, 64 MB RAM optional erweiterbar auf 128 MB Modelle mit 2 MPixel und bis zu 250 Vollbildern pro Sekunde (640x480)

13 Ettlingen 2005 Performance Benchmarks for VC4466 (1024x768) set: 1.4 msec rlcmk: 1.4 msec robert: 1.5 msec rlcout: 2.4 msec ff3: 3.3 msec size: ff5: 34 msec erode: 0.9 msec median3: 14 msec erode2: 0.8 msec sobel: 3.3 msec rlc_feature: 0.4 msec laplace: 2.3 msec rlc_inv: 0.1 msec pyramid mean: 1.2 msec rlc_mf: 0.2 msec pyramid max: 1.7 msec rlc_move: 0.2 msec pyramid min: 1.5 msec sgmt: 2.6 msec copy: 4.9 msec rotate90: 6.8 msec rotate180: 2.5 msec move_image: 4.5 msec unsharp msk: 9.0 msec histogram: 2.2 msec calculations performed on 640x480 image

14 Ettlingen 2005 Übersicht VC20xx, VCMxx VCSBCxx Smart Kameras

15 Ettlingen 2005 Übersicht VC40xx VC44xx Smart Kameras

16 Ettlingen 2005 Data-Matrix Code auf Ventilator Anwendungen:

17 Ettlingen 2005 Quelle: Druckbildkontrolle

18 Ettlingen 2005 Quelle: Labelinspektion

19 Ettlingen 2005 Quelle: Optische Prüfanlage für Innengewinde und Objekthöhe. Innengewindekontrolle, senkrechte Kamera: VCSBC 38 in einem von Wente/Thiedig GmbH konstruiertem Gehäuse mit Objektiv und Beleuchtung, externer Triggerimpuls. VCM 50 zur Kontrolle der Objekthöhe. Hintergrundbeleuchtung und interner Trigger. Bildfeldgröße 10mm, Messgenauigkeit 0,01mm. Prüfung von 45 Teile/min, Stückzahl begrenzt durch mechanische Zuführung.

20 Ettlingen 2005 Quelle: Aufnahme der senkrechten Kamera ( Optische Prüfanlage für Innengewinde) zentrisch zum Objekt. 4 Messfenster (schmal), 4 Auswertefenster, jeweils in den Ecken. Bildmitte, statistische Angaben zum Innengewinde, zur Fehlerhäufigkeit und Zähler.

21 Ettlingen 2005 Quelle: Vollständige 3D- Vermessung von Kfz- Glühlampen und Glühwendeln

22 Ettlingen 2005 Schweiß- naht- inspektion Photograph © Vision & Control, Suhl

23 Ettlingen 2005 Schweiß- roboter Photograph © Vision & Control, Suhl

24 Ettlingen 2005 Kamera- gesteuerte Montage Photograph © Vision & Control, Suhl

25 Ettlingen 2005 Pictor Robot Eye Vision & Control, Suhl Photograph © Vision & Control, Suhl

26 Ettlingen 2005 Photograph © Vision & Control, Suhl

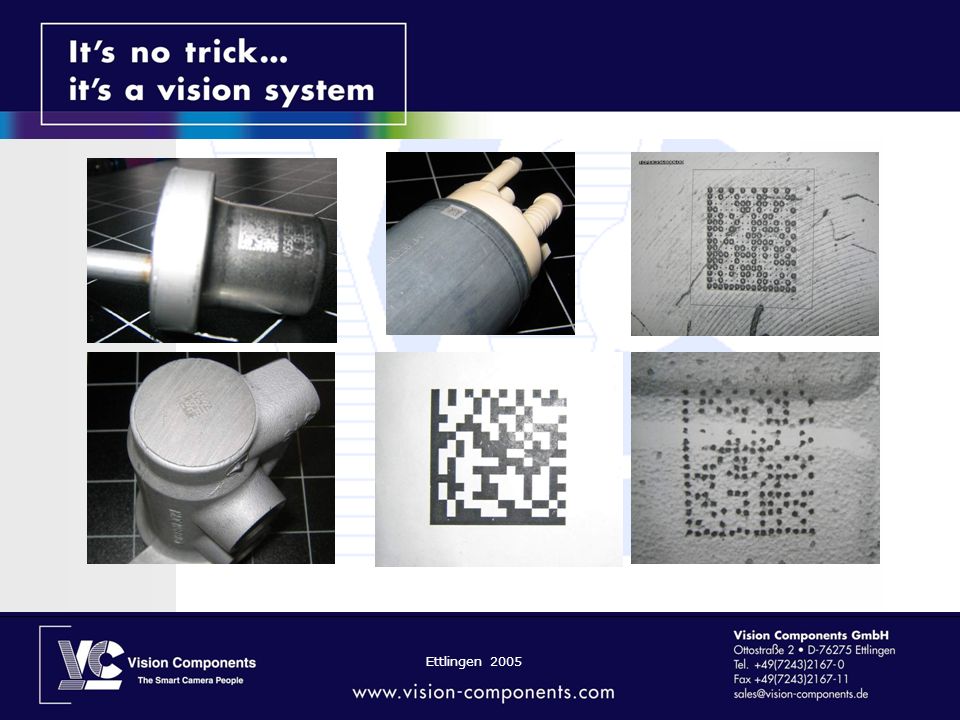

27 Ettlingen 2005

28

29 Vision Experts GmbH, Karlsruhe Trigger Images © Vision Experts, Karlsruhe

30 Ettlingen 2005 Photographs © Industrial Research Ltd., Auckland, New Zealand Sägeblatt- vermessung

31 Ettlingen 2005 Längen- messung Photograph © Vision & Control, Suhl

32 Ettlingen 2005 Photographs © AIT Göhner, Stuttgart AIT Göhner GmbH, Stuttgart Sortierung

33 Ettlingen 2005 Photograph © Vision & Control, Suhl Logistik + Verpackung

34 Ettlingen 2005 Automatisierte Portionierung von Lachs Quelle: IBN Ingenieurbüro Bernd Neumann GmbH

35 Ettlingen 2005 Picture © IBN GmbH

36 Ettlingen 2005 Imaging & Sensing / Fibre-Gen Neuseeland Image © Industrial Research Ltd., Auckland, New Zealand Holzbohlen- vermessung

37 Ettlingen 2005 Photographs © Industrial Research Ltd., Auckland, New Zealand

38 Ettlingen 2005 Photographs © Industrial Research Ltd., Auckland, New Zealand

39 Ettlingen 2005 Ihr kompetenter Partner in Sachen Smart Kameras und industrielle Bildverarbeitung! Bei Interesse stehen wir Ihnen jederzeit gerne zur Verfügung: Ottostrasse Ettlingen Tel / Fax / VISION COMPONENTS GmbH
