Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 1 Numerical Methods of Electromagnetic Field Theory I (NFT I) Numerische Methoden der.

Ähnliche Präsentationen


Präsentation zum Thema: "Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 1 Numerical Methods of Electromagnetic Field Theory I (NFT I) Numerische Methoden der."—  Präsentation transkript:

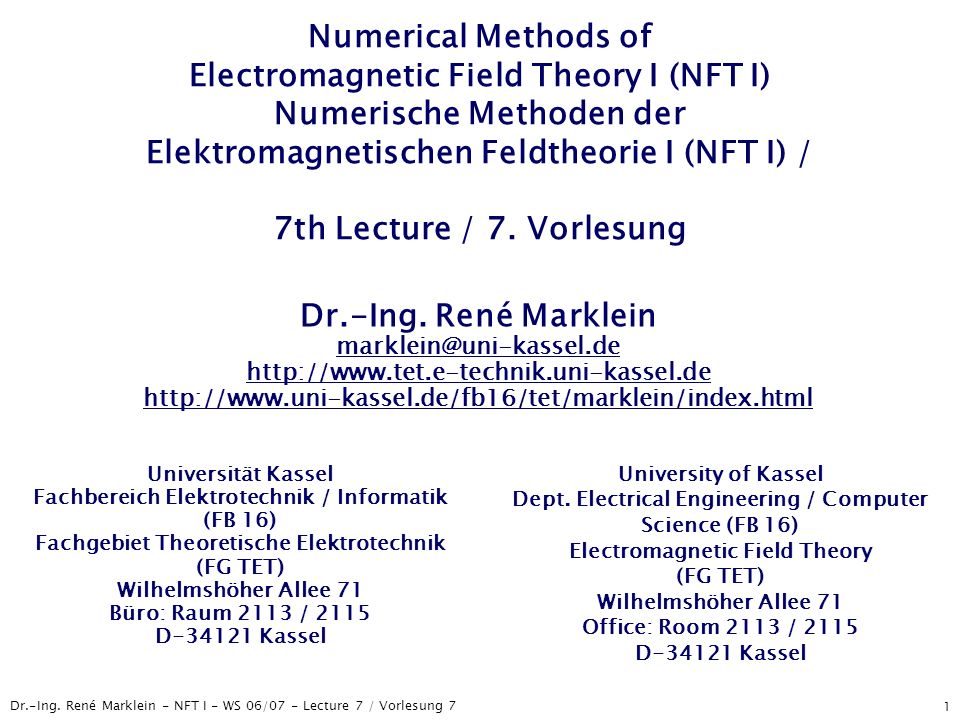

1 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 1 Numerical Methods of Electromagnetic Field Theory I (NFT I) Numerische Methoden der Elektromagnetischen Feldtheorie I (NFT I) / 7th Lecture / 7. Vorlesung Universität Kassel Fachbereich Elektrotechnik / Informatik (FB 16) Fachgebiet Theoretische Elektrotechnik (FG TET) Wilhelmshöher Allee 71 Büro: Raum 2113 / 2115 D Kassel Dr.-Ing. René Marklein University of Kassel Dept. Electrical Engineering / Computer Science (FB 16) Electromagnetic Field Theory (FG TET) Wilhelmshöher Allee 71 Office: Room 2113 / 2115 D Kassel

2 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 2 Finite Difference Method (FDM): From 1-D Case to 3-D/2-D Case / Finite Differenzen Methode (FDM): Vom 1D-Fall zum 3D/2D-Fall Finite Difference Method (FDM) / Finite Differenzen Methode (FDM) Finite Difference Method (FDM) / Finite Differenzen Methode (FDM) Hyperbolic Case: Wave Equation / Hyperbolischer Fall: Wellengleichung 1-D Case / 1D-Fall 3-D/2-D Case / 3D/2D-Fall Hyperbolic Case: Wave Equation / Hyperbolischer Fall: Wellengleichung 1-D Case / 1D-Fall 3-D/2-D Case / 3D/2D-Fall

3 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung Maxwells equations / Maxwellsche Gleichungen Constitutive Equations for Vacuum / Konstituierende Gleichungen (Materialgleichungen) für Vakuum Continuity equations / Kontinuitätsgleichungen

4 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung (1) (2) (3) (4) (5) (6) (7) (8)

5 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung Vector identity / Vektoridentität Short-hand notation / Abkürzende Schreibweise (1) (2) (3) (4) (5) (6)

6 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung 3rd and 4th Maxwells equations / 3. und 4. Maxwellsche Gleichung Constitutive equations / Materialgleichungen

7 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung Laplace operator in Cartesian coordinates / Laplace-Operator in Kartesischen Koordinaten

8 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung Short-hand notation / Abkürzende Schreibweise

9 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung

10 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung

11 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D Electromagnetic Wave Propagation / 3D elektromagnetische Wellenausbreitung

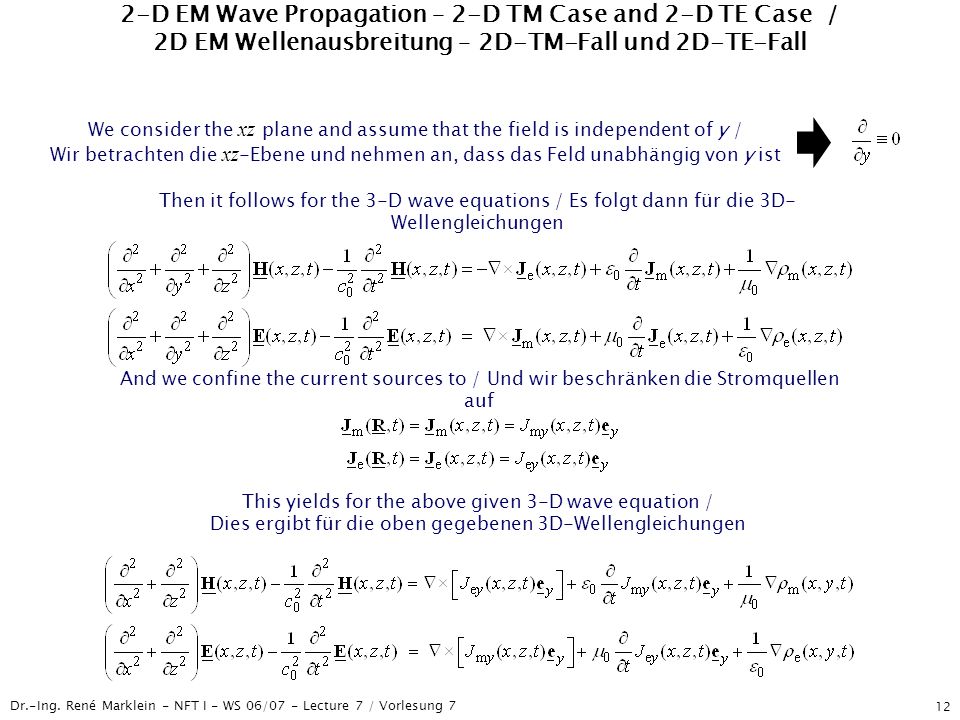

12 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall We consider the xz plane and assume that the field is independent of y / Wir betrachten die xz -Ebene und nehmen an, dass das Feld unabhängig von y ist Then it follows for the 3-D wave equations / Es folgt dann für die 3D- Wellengleichungen And we confine the current sources to / Und wir beschränken die Stromquellen auf This yields for the above given 3-D wave equation / Dies ergibt für die oben gegebenen 3D-Wellengleichungen

13 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall Curl and divergence of the current sources / Rotation und Divergenz der Stromquellen The divergence of the current sources is in this special case zero, because the currents are constant in y direction. / Die Divergenz der Stromquellen ist in diesem speziellen Fall null, da die Ströme in y-Richtung konstant sind.

14 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall

15 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall

16 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall Decoupled equations / Entkoppelte Gleichungen Decoupled equations / Entkoppelte Gleichungen

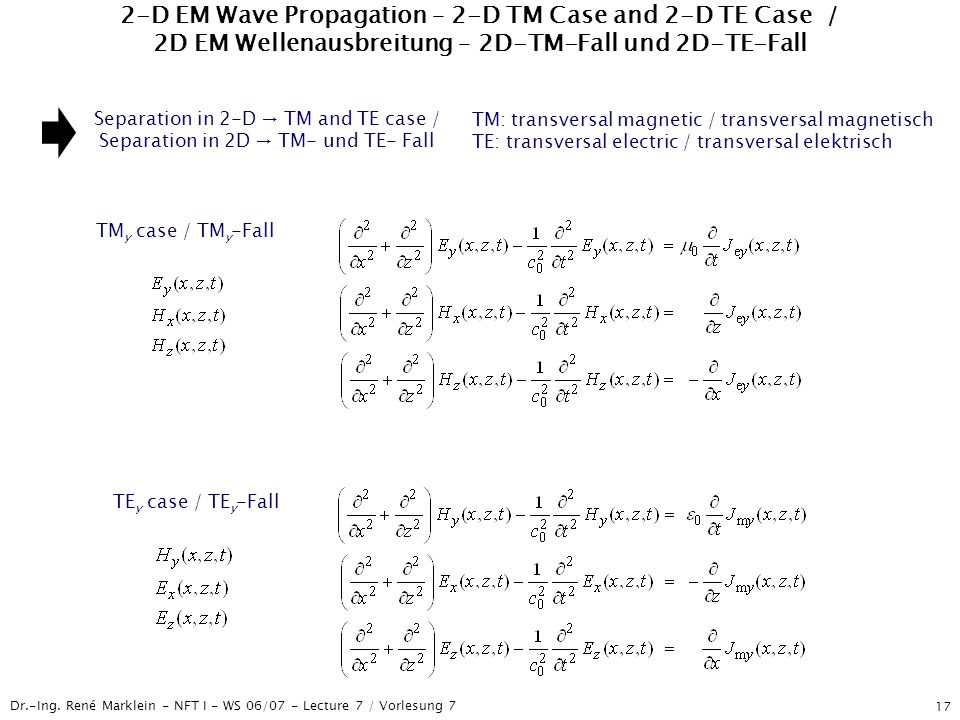

17 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case and 2-D TE Case / 2D EM Wellenausbreitung – 2D-TM-Fall und 2D-TE-Fall Separation in 2-D TM and TE case / Separation in 2D TM- und TE- Fall TM y case / TM y -Fall TE y case / TE y -Fall TM: transversal magnetic / transversal magnetisch TE: transversal electric / transversal elektrisch

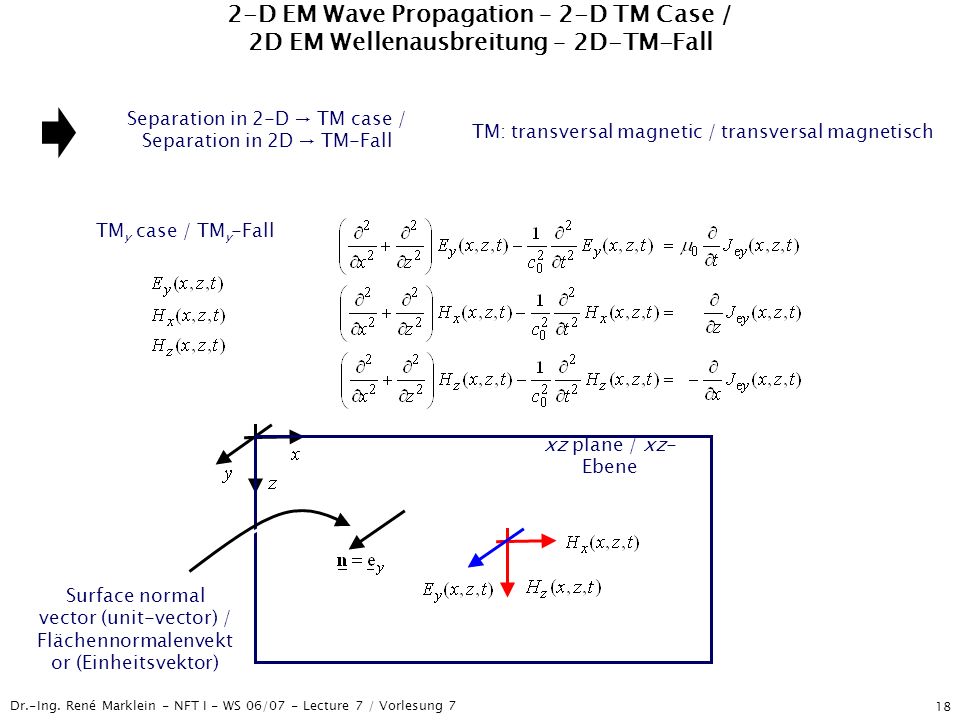

18 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TM Case / 2D EM Wellenausbreitung – 2D-TM-Fall Separation in 2-D TM case / Separation in 2D TM-Fall TM y case / TM y -Fall TM: transversal magnetic / transversal magnetisch xz plane / xz- Ebene Surface normal vector (unit-vector) / Flächennormalenvekt or (Einheitsvektor)

19 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 2-D TE Case / 2D EM Wellenausbreitung – 2D-TE-Fall Separation in 2-D TE case / Separation in 2D TE- Fall TE y case / TE y -Fall TE: transversal electric / transversal elektrisch xz plane / xz- Ebene Surface normal vector (unit-vector) / Flächennormalenvekt or (Einheitsvektor)

20 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 20 FD Method – 2-D TM Wave Equation / FD-Methode – 2D-TM-Wellengleichung Central FD Operators / Zentrale FD-Operatoren Backward FD Operator / Rückwärts-FD-Operator

21 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 21 FD Method – 2-D TM Wave Equation / FD-Methode – 2D-TM-Wellengleichung Explicit FD algorithm in the time domain of 2nd order in space and time / Expliziter FD-Algorithmus im Zeitbereich 2ter Ordnung in Raum und Zeit 2-D TM wave equation / 2D-TM-Wellengleichung

22 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 22 FD Method – 2-D TM Wave Equation – 2-D FD Grid / FD-Methode – 2D-TM-Wellengleichung – 2D-FD-Gitter 2-D FD grid / 2D-FD-Gitter Global grid node numbering / Globale Gitterknotennummerierung

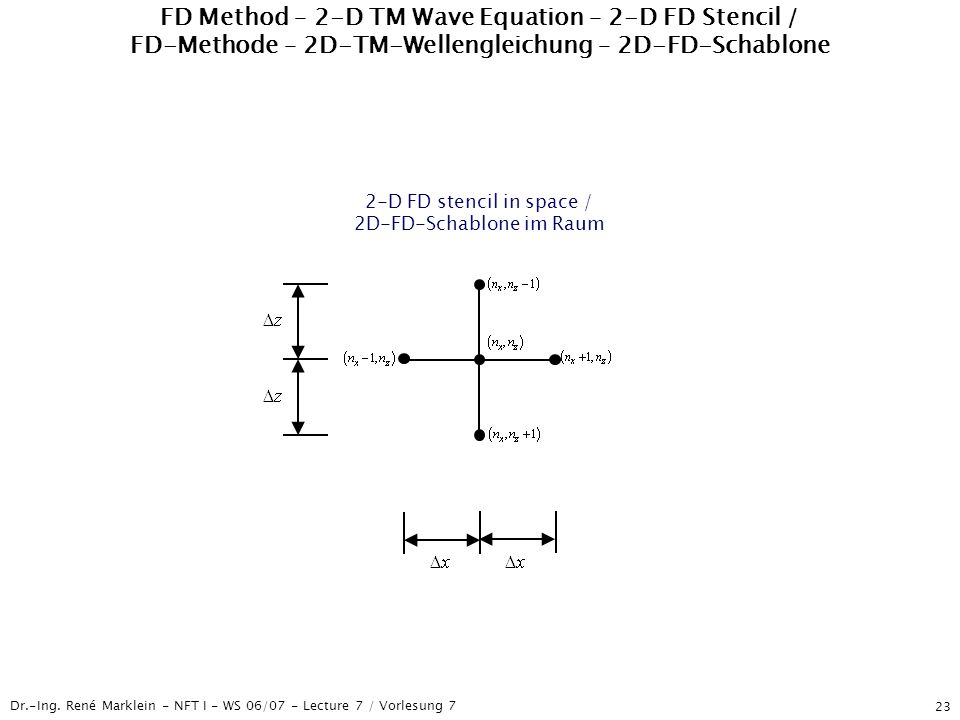

23 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 23 FD Method – 2-D TM Wave Equation – 2-D FD Stencil / FD-Methode – 2D-TM-Wellengleichung – 2D-FD-Schablone 2-D FD stencil in space / 2D-FD-Schablone im Raum

24 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 24 FD Method – 2-D TM Wave Equation / FD-Methode – 2D-TM-Wellengleichung Explicit 2-D FD algorithm in the time domain of 2nd order in space and time / Expliziter 2D-FD-Algorithmus im Zeitbereich 2ter Ordnung in Raum und Zeit Marching-on-in-time algorithm / Marschieren in der Zeit-Algorithmus

25 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 25 FD Method – 2-D TM Wave Equation / FD-Methode – 2D-TM-Wellengleichung Explicit 2-D FD algorithm in the time domain of 2nd order in space and time / Expliziter 2D FD-Algorithmus im Zeitbereich 2ter Ordnung in Raum und Zeit Homogeneous 2-D FD grid of quadratic cells / Homogenes 2D- FD-Gitter aus quadratischen Zellen

26 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 26 FD Method – 2-D TM Wave Equation / FD-Methode – 2D-TM-Wellengleichung Explicit FD algorithm in the time domain of 2nd order in space and time / Expliziter FD-Algorithmus im Zeitbereich 2ter Ordnung in Raum und Zeit

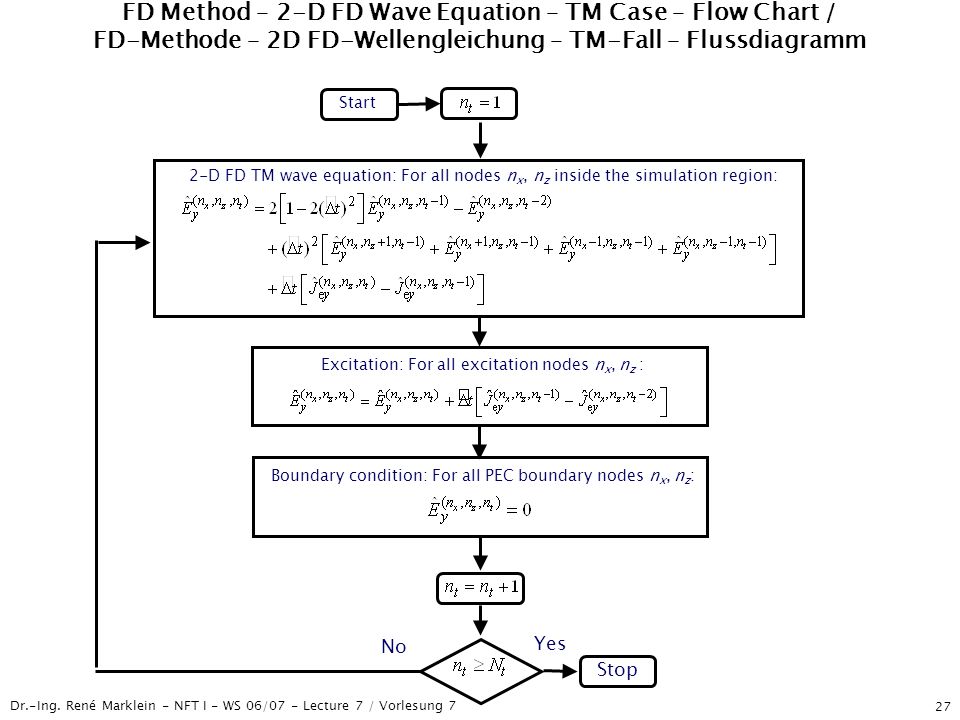

27 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 27 FD Method – 2-D FD Wave Equation – TM Case – Flow Chart / FD-Methode – 2D FD-Wellengleichung – TM-Fall – Flussdiagramm Start Stop 2-D FD TM wave equation: For all nodes n x, n z inside the simulation region: Excitation: For all excitation nodes n x, n z : No Yes Boundary condition: For all PEC boundary nodes n x, n z :

28 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 28 FD Method – 2-D TM Wave Equation – Example / FD-Methode – 2D-TM-Wellengleichung – Beispiel Scalar 2-D TM wave equation / Skalare 2D-TM-Wellengleichung Causality / Kausalität Initial condition / Anfangsbedingung Boundary conditions for a perfectly electrically conducting (PEC) boundary / Randbedingung für einen ideal elektrisch leitenden (IEL) Rand Hyperbolic initial- boundary-value problem / Hyperbolisches Anfangs- Randwert- Problem PEC / IEL

29 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 29 FD Method – 2-D TM Wave Equation – Example / FD-Methode – 2D-TM-Wellengleichung – Beispiel Nodes in the simulation region / Knoten im Simulationsgebiet Global grid node numbering / Globale Nummerierung der Gitterknoten Nodes at the PEC boundary / Knoten auf dem IEL-Rand

30 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 30 FD Method – 2-D TM Wave Equation – Example/ FD-Methode – 2D-TM-Wellengleichung – Beispiel PEC boundary / IEL-Rand MATLAB Program / MATLAB-Programm: 2dtmvac_rcn_poyn.m with /mit Excitation = 1 -> Line Antenna (Line Source) / Linienantenne (Linienquelle)

31 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 31 FD Method – 2-D FD Wave Equation – TM Case – Validation / FD-Methode – 2D FD-Wellengleichung – TM-Fall – Validierung Greens function / Greensche Funktion 1-D case / 1D-Fall 2-D case / 2D-Fall Domain integral representation / (Gebiets-) Integraldarstellung

32 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 32 FD Method – 2-D FD Wave Equation – TM Case – Validation / FD-Methode – 2D FD-Wellengleichung – TM-Fall – Validierung 2-D Domain integral representation / 2D-(Gebiets-)Integraldarstellung

33 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 33 FD Method – 2-D FD Wave Equation – TM Case – Validation / FD-Methode – 2D FD-Wellengleichung – TM-Fall – Validierung 2-D Domain integral representation / 2D-(Gebiets-)Integraldarstellung

34 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 34 FD Method – 2-D TM Wave Equation – Example/ FD-Methode – 2D-TM-Wellengleichung – Beispiel PEC boundary / IEL-Rand MATLAB Program / MATLAB-Programm: 2dtmvac_rcn_poyn.m with /mit Excitation = 1 -> Line Antenna (Line Source) / Linienantenne (Linienquelle)

35 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 35 FD Method – 2-D TM Wave Equation – Example/ FD-Methode – 2D-TM-Wellengleichung – Beispiel PEC boundary / IEL-Rand MATLAB Program / MATLAB-Programm: 2dtmvac_rcn_poyn.m with /mit Excitation = 1 -> Line Antenna (Line Source) / Linienantenne (Linienquelle)

36 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 36 FD Method – 2-D TM Wave Equation – Example/ FD-Methode – 2D-TM-Wellengleichung – Beispiel PEC boundary / IEL-Rand MATLAB Program / MATLAB-Programm: 2dtmvac_rcn_poyn.m with /mit Excitation = 2 -> Finite Aperture Antenna / Antenne mit endlicher Apertur

37 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 37 The Finite-Difference Time-Domain (FDTD) / The Finite Differenzen im Zeitbereich (FDTD) Finite-Difference Time-Domain (FDTD) / Finite Differenzen im Zeitbereich (FDTD) Origin: Publication in the Year 1966 Ursprung: Publikation im Jahr 1966 Origin: Publication in the Year 1966 Ursprung: Publikation im Jahr 1966 Yee, K. S.: Numerical solution of initial boundary value problems involving Maxwell's equations in isotropic media. IEEE Transactions on Antennas Propagation, (Link) Vol. AP-14, pp , (Link)Link Yee, K. S.: Numerical solution of initial boundary value problems involving Maxwell's equations in isotropic media. IEEE Transactions on Antennas Propagation, (Link) Vol. AP-14, pp , (Link)Link

38 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 38 FDTD Books / FDTD-Bücher Taflove, A. (Editor): Advances in Computational Electrodynamics: The Finite-Difference Time- Domain Method. Artech House, Kunz, K. S., Luebbers, R. J.: The Finite Difference Time Domain Method for Electromagnetics Taflove, A. (Editor): Computational Electrodynamics: The Finite-Difference Time- Domain Method. 2nd Editon, Artech House, Boston, Taflove, A. (Editor): Computational Electrodynamics: The Finite- Difference Time-Domain Method. Artech House, Boston, 1995.

39 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 39 FDTD Books / FDTD-Bücher Sullivan, D. M.: Electromagnetic Simulation Using the FDTD Method. IEEE Press, New York, Taflove, A.; Susan C. Hagness (Editor): Computational Electrodynamics: The Finite-Difference Time- Domain Method. 23rd Editon, Artech House, Boston, 1008 Seiten Gustrau, F., Manteuffel, D.: EM Modeling of Antennas and RF Components for Wireless Communication Systems Springer Verlag, Berlin, Gustrau, F., Manteuffel, D.: EM Modeling of Antennas and RF Components for Wireless Communication Systems Springer Verlag, Berlin, 2006.

40 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 40 EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) The first two Maxwells Equations are: / Die ersten beiden Maxwellschen Gleichungen lauten: Constitutive Equations for Vacuum / Konstituierende Gleichungen (Materialgleichungen) für Vakuum Equations of first order / Gleichungen der ersten Ordnung

41 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 41 EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) Idea: Outline of a flow chart / Idee: Entwurf eines Flussdiagramms Field / Feld Sources / Quellen Faradays induction law / Faradaysches Induktionsgesetz Ampère-Maxwells circuital law / Ampère-Maxwellsches Durchflutungsgesetz

42 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 42 EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) Idea: Outline of a flow chart / Idee: Entwurf eines Flussdiagramms Field / Feld Sources / Quellen Faradays induction law / Faradaysches Induktionsgesetz Ampère-Maxwells circuital law / Ampère-Maxwellsches Durchflutungsgesetz

43 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / 1D EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) The first two Maxwells Equations are: / Die ersten beiden Maxwellschen Gleichungen lauten: Constitutive Equations for Vacuum / Konstituierende Gleichungen (Materialgleichungen) für Vakuum Ansatz for the electric and magnetic field strength / Ansatz für die elektrische und magnetische Feldstärke

44 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / 1D EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) Idea: Outline of a flow chart / Idee: Entwurf eines Flussdiagramms Field / FeldSources / Quellen

45 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – FDTD – Discretization of the 1st Equation / 1D EM Wellenausbreitung – FDTD – Diskretisierung der 1ten Gleichung Discretization in space of the 1st equation / Räumliche Diskretisierung der 1ten Gleichung

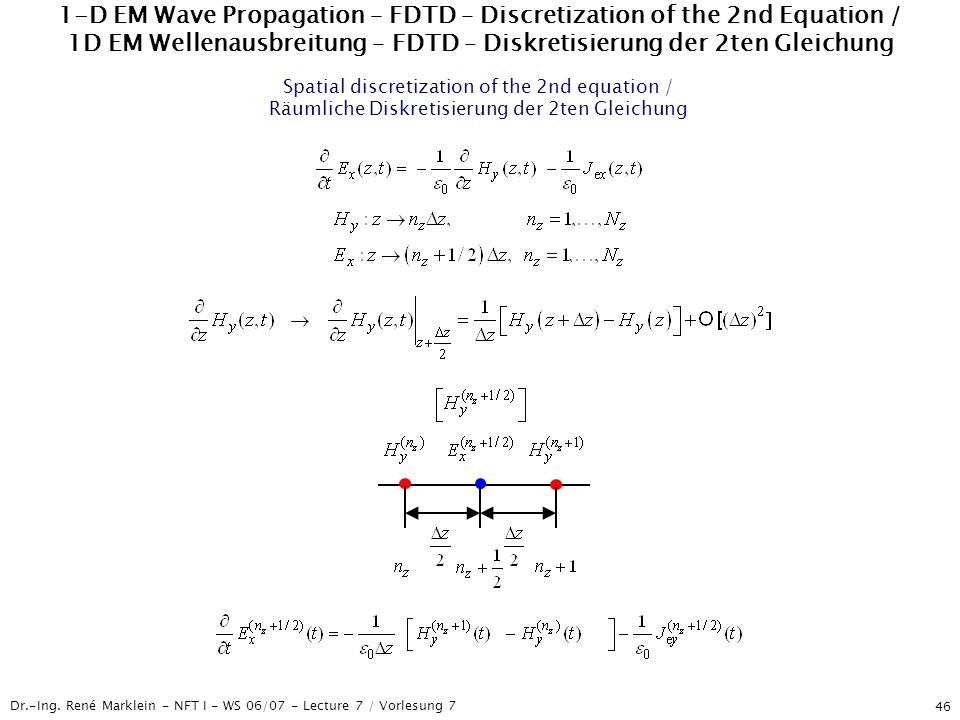

46 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – FDTD – Discretization of the 2nd Equation / 1D EM Wellenausbreitung – FDTD – Diskretisierung der 2ten Gleichung Spatial discretization of the 2nd equation / Räumliche Diskretisierung der 2ten Gleichung

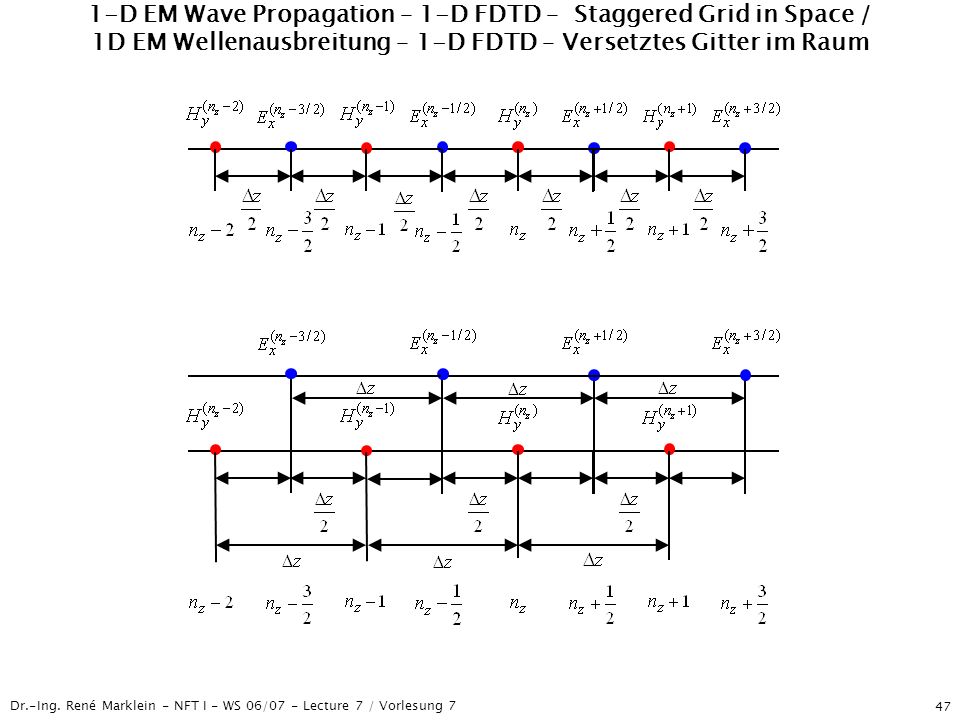

47 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 1-D FDTD – Staggered Grid in Space / 1D EM Wellenausbreitung – 1-D FDTD – Versetztes Gitter im Raum

48 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / 1D EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD)

49 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / 1D EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) Staggered grid in time / Versetztes Gitter in der Zeit

50 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – Finite-Difference Time-Domain (FDTD) / 1D EM Wellenausbreitung – Finite Differenzen im Zeitbereich (FDTD) Explicit 1-D FDTD algorithm on a staggered grid in space and time / Expliziter 1D-FDTD-Algorithmus auf einem versetzten Gitter im Raum und Zeit Explicit 1-D FDTD algorithm on a staggered grid in space and time / Expliziter 1D-FDTD-Algorithmus auf einem versetzten Gitter im Raum und Zeit FDTD: Yee, K. S.: Numerical solution of initial boundary value problems involving Maxwell's equations in isotropic media. IEEE Transactions on Antennas Propagation, Vol. AP-14, pp , 1966.

51 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 1-D FDTD / 1D EM Wellenausbreitung – 1D FDTD Explicit 1-D FDTD algorithm of leap-frog type on a staggered grid in space and time / Expliziter 1D-FDTD-Algorithmus vom Bocksprung-Typ auf einem versetzten Gitter im Raum und Zeit Explicit 1-D FDTD algorithm of leap-frog type on a staggered grid in space and time / Expliziter 1D-FDTD-Algorithmus vom Bocksprung-Typ auf einem versetzten Gitter im Raum und Zeit FDTD: Yee, K. S.: Numerical solution of initial boundary value problems involving Maxwell's equations in isotropic media. IEEE Transactions on Antennas Propagation, Vol. AP-14, pp , The first two Maxwells Equations are: / Die ersten beiden Maxwellschen Gleichungen lauten:

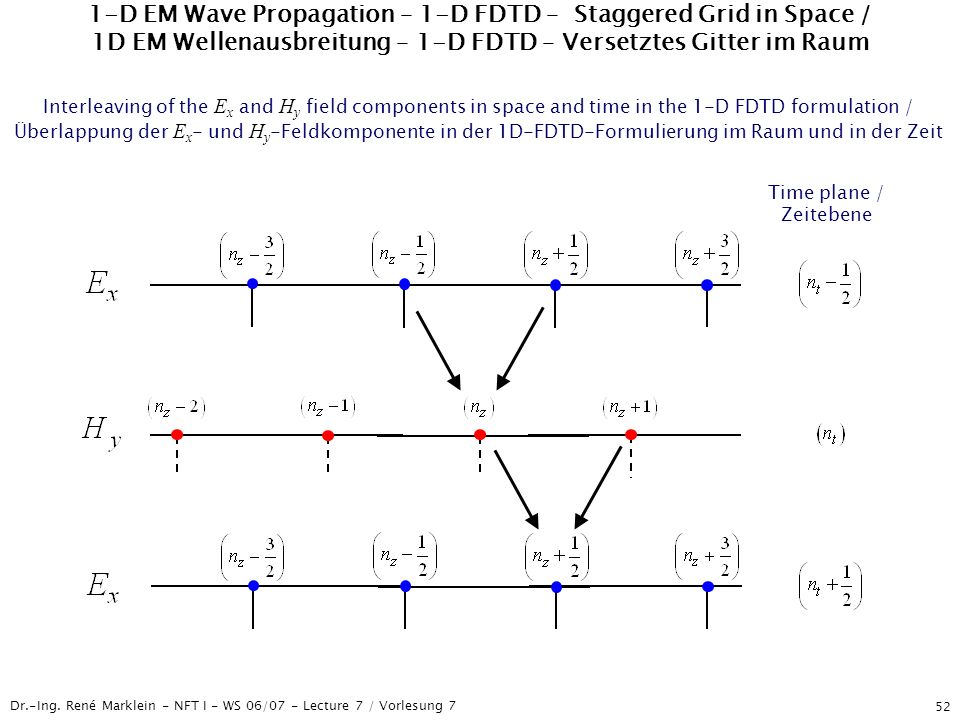

52 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – 1-D FDTD – Staggered Grid in Space / 1D EM Wellenausbreitung – 1-D FDTD – Versetztes Gitter im Raum Time plane / Zeitebene Interleaving of the E x and H y field components in space and time in the 1-D FDTD formulation / Überlappung der E x - und H y -Feldkomponente in der 1D-FDTD-Formulierung im Raum und in der Zeit

53 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D EM Wave Propagation – FDTD – Normalization / 1D EM Wellenausbreitung – FDTD – Normierung

54 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D FDTD – Staggered Grid in Space – Global Node Numbering / 1D-FDTD – Versetztes Gitter im Raum – Globale Knotennummerierung

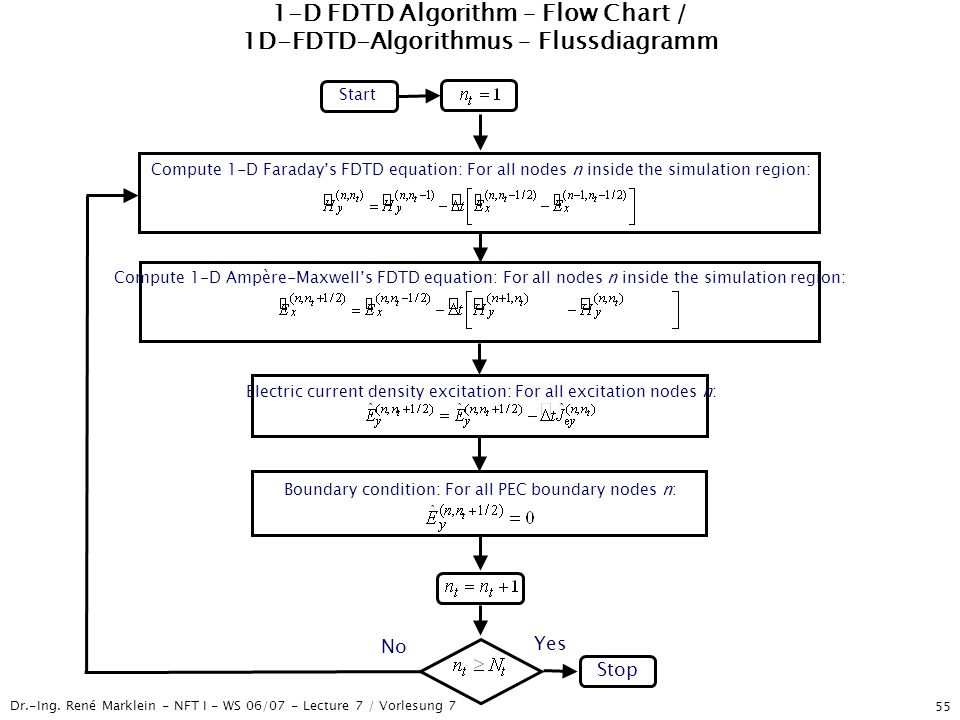

55 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D FDTD Algorithm – Flow Chart / 1D-FDTD-Algorithmus – Flussdiagramm Start Stop Compute 1-D Faradays FDTD equation: For all nodes n inside the simulation region: Electric current density excitation: For all excitation nodes n: No Yes Boundary condition: For all PEC boundary nodes n: Compute 1-D Ampère-Maxwells FDTD equation: For all nodes n inside the simulation region:

56 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung D FDTD Algorithm – Flow Chart / 1D-FDTD-Algorithmus – Flussdiagramm Start Stopp Berechne die 1D-Faraday-FDTD-Gleichung: Für alle Knoten n im Simulationsgebiet: Elektrische Stromdichteanregung: Für alle Anregungsknoten n Nein Ja Randbedingungen: Für alle IEL-Randknoten n Berechne die 1D-Ampère-Maxwell-FDTD-Gleichung: Für alle Knoten n im Simulationsgebiet::

57 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 57 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen Maxwells equations / Maxwellsche Gleichungen Causality / Kausalität Initial condition / Anfangsbedingung Boundary condition for a perfectly electrically conducting (PEC) material / Randbedingung für ein ideal elektrisch leitendes Material Hyperbolic initial- boundary-value problem / Hyperbolisches Anfangs-Randwert- Problem

58 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 58 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen Causality / Kausalität Initial condition / Anfangsbedingung Discrete hyperbolic initial-boundary-value problem / Diskretes hyperbolisches Anfangs-Randwert- Problem Discrete 1-D FDTD equations / Diskrete 1D-FDTD-Gleichungen Boundary condition for a perfectly electrically conducting (PEC) material / Randbedingung für ein ideal elektrisch leitendes Material

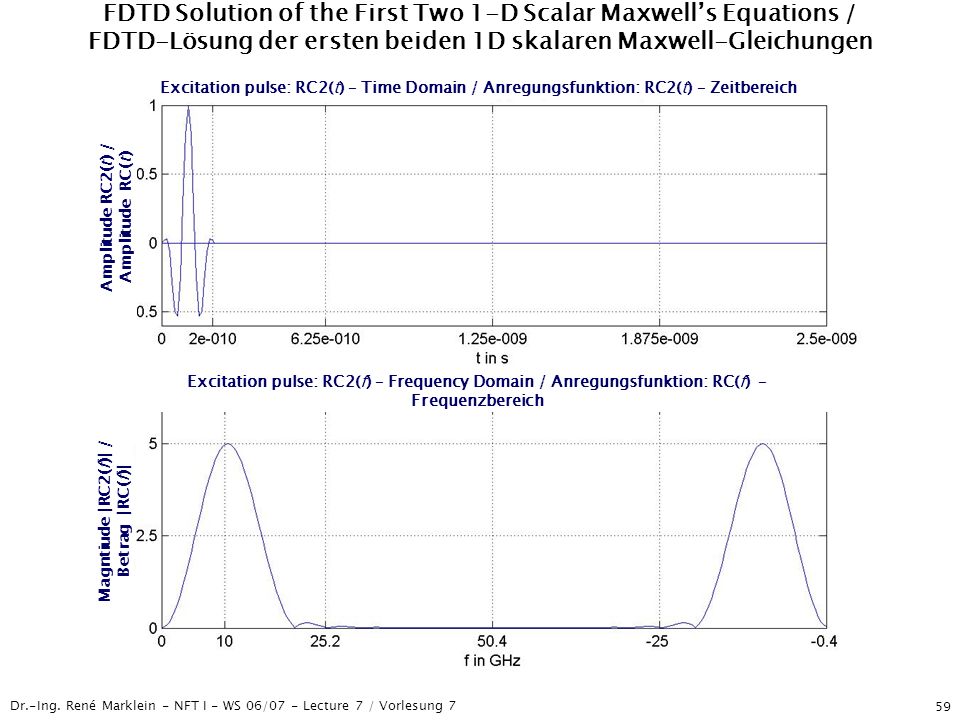

59 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 59 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen Excitation pulse: RC2(t) – Time Domain / Anregungsfunktion: RC2(t) – Zeitbereich Excitation pulse: RC2(f) – Frequency Domain / Anregungsfunktion: RC(f) – Frequenzbereich Magntiude |RC2(f)| / Betrag |RC(f)| Amplitude RC2(t) / Amplitude RC(t)

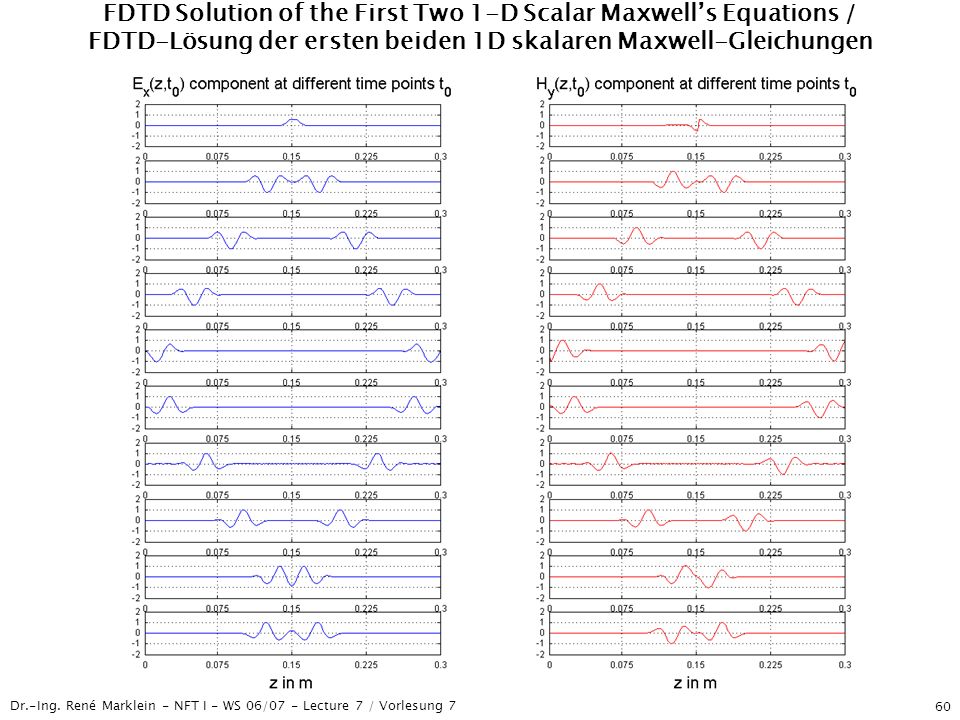

60 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 60 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen

61 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 61 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen

62 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 62 Implementation of Boundary Conditions / Implementierung von Randbedingungen Boundary condition for a perfectly electrically conducting (PEC) material / Randbedingung für ein ideal elektrisch leitendes Material Absorbing/open boundary condition / Absorbierende/offene Randbedingung For / Für a plane wave needs two time steps, 2 n t, to travel over one grid cell with the size z / braucht eine ebene Welle zwei Zeitschritte, 2 n t, um sich über eine Gitterzelle der Größe z auszubreiten Space-time-extrapolation of the first order / Raum-Zeit-Extrapolation der ersten Ordnung Space-time-extrapolation of the first order / Raum-Zeit-Extrapolation der ersten Ordnung

63 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 63 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen

64 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 64 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen

65 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 65 FDTD Solution of the First Two 1-D Scalar Maxwells Equations / FDTD-Lösung der ersten beiden 1D skalaren Maxwell-Gleichungen

66 Dr.-Ing. René Marklein - NFT I - WS 06/07 - Lecture 7 / Vorlesung 7 66 End of Lecture 7 / Ende der 7. Vorlesung
