Tastaturcodeschloss tacosch Marko VeselcicTobias EckhardtChristoph Brzozowski.

Ähnliche Präsentationen


Präsentation zum Thema: "Tastaturcodeschloss tacosch Marko VeselcicTobias EckhardtChristoph Brzozowski."—  Präsentation transkript:

1 Tastaturcodeschloss tacosch Marko VeselcicTobias EckhardtChristoph Brzozowski

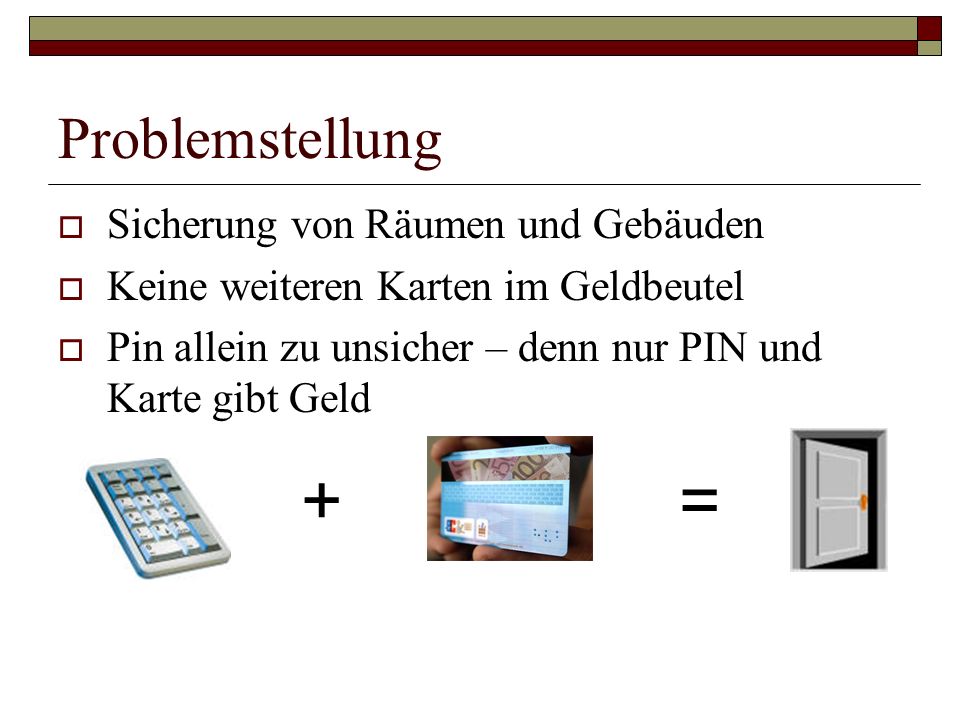

2 Problemstellung Sicherung von Räumen und Gebäuden Keine weiteren Karten im Geldbeutel Pin allein zu unsicher – denn nur PIN und Karte gibt Geld +=

3 Benötigte Funktionen Tür öffnen und automatisch verriegeln Neue Benutzer hinzufügen und entfernen Optische und akustische Signalausgabe zur Information der Benutzer

4 Lösungsmöglichkeiten Was alles funktionieren könnte

5 USB - Stick + Weit verbreiteter Datenspeicher +Einfaches Hinzufügen von Benutzern +Benutzung als Datenspeicher - Controller benötigt USB-Master anstatt Slave - Programmierung von USB-Schnittstelle in C oder Assembler - Kosten

6 RFID Radio Frequency Identification +Einfache Identifikation +Benutzerfreundlich - Prinzipielle Probleme bei Privatsphäre - Kosten

7 Magnetkarten +Keine Kosten für Benutzer +Einfaches Auslesen möglich -EC- oder Kreditkarte wird teilweise ausgelesen

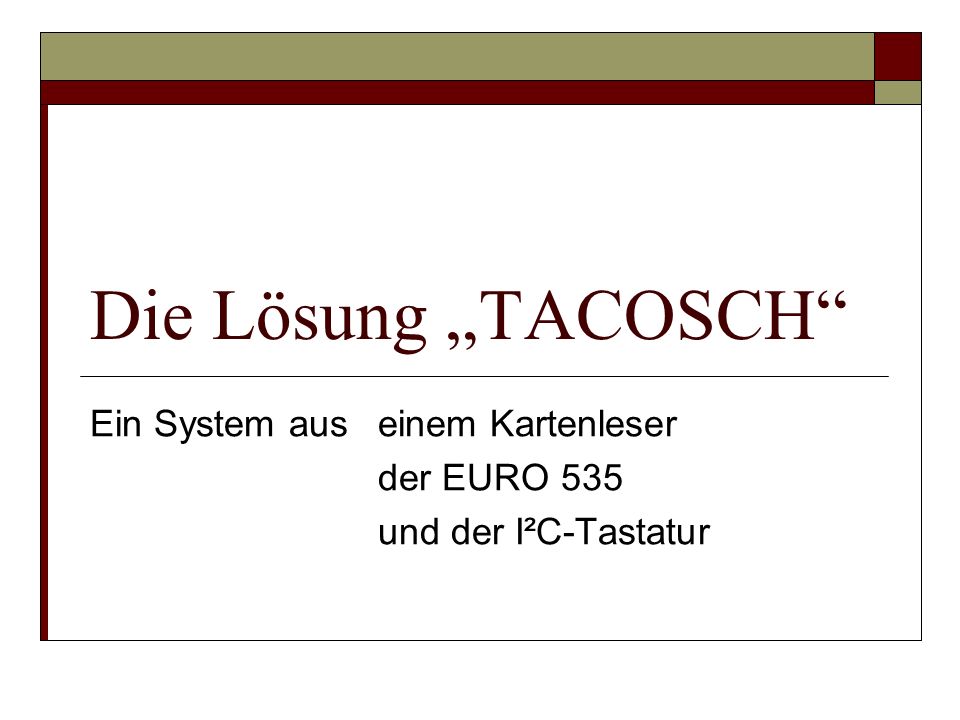

8 Die Lösung TACOSCH Ein System aus einem Kartenleser der EURO 535 und der I²C-Tastatur

9 Prinzipielle Lösung Erweiterungskarte Optische und akustische Ausgabe I²C-Karte (Display & Tastatur) I²C BUS Stecker leiste EURO 535 Kartenleser VEB

10 Schaltbild

11 Layout SN 7404 Piezo I²C VEB Diode I²C-Master Tacosch- Platine 74HC138N PCF8584P

12 Das Programm Ablauf und Besonderheiten

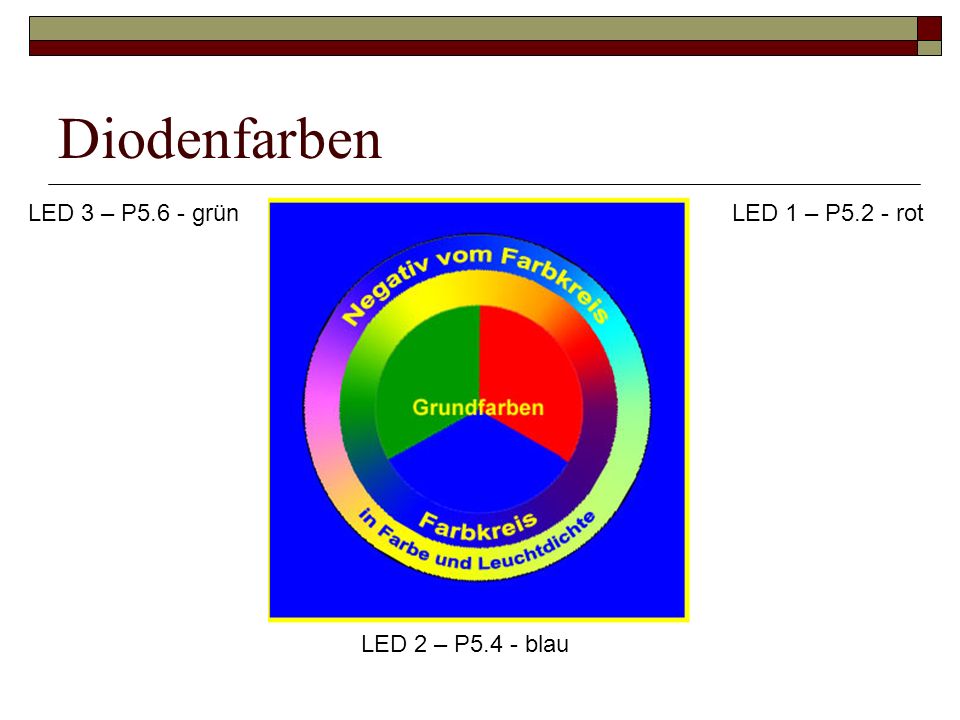

13 Diodenfarben LED 1 – P5.2 - rot LED 2 – P5.4 - blau LED 3 – P5.6 - grün

14 Struktogramm Programmbeschreibung Initialisieren Assembleranweisungen Taste ATaste B Tasten gedrückt ? Neuer DatensatzSpeicherbild zeigen Taste DTaste F Löschen eines Datensatzes Finden eines Datensatzes Unterprogramme: Neuer Datensatz C-Flag (Gültigkeitsflag), Kartenbits, PIN und MatrikelNr speichern Speicherbild zeigen PIN und MatrikelNr zeigen Löschen eines DS C-Flag des Aktuellen Datensatzes löschen Finden eines DS Kartenbits und PIN mit gesamten Datensatz vergleichen

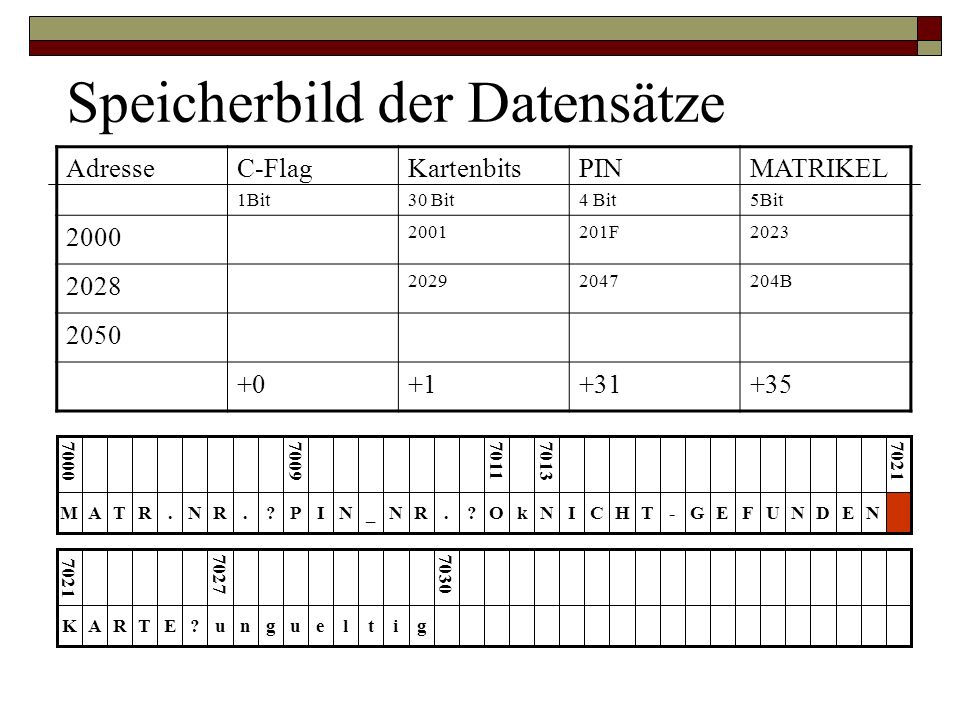

15 AdresseC-Flag 1Bit Kartenbits 30 Bit PIN 4 Bit MATRIKEL 5Bit F B Speicherbild der Datensätze

16 Jetzt ist die Zeit, Fragen zu stellen und Hinweise zu geben. Wir bedanken uns für ihre Aufmerksamkeit.
