1 1 Vorlesung Informatik 2 Algorithmen und Datenstrukturen (25 – Fibonacci-Heaps – Analyse) T. Lauer

2 2 Fibonacci-Heaps: Idee Liste von Bäumen (beliebigen Verzweigungsgrades), die alle heapgeordnet sind. Definition: Ein Baum heißt (min-)heapgeordnet, wenn der Schlüssel jedes Knotens größer oder gleich dem Schlüssel seines Vaterknotens ist (sofern er einen Vater hat). Die Wurzeln der Bäume sind in einer doppelt verketteten, zirkulären Liste miteinander verbunden (Wurzelliste). Der Einstiegspunkt ist ein Zeiger auf den Knoten mit minimalem Schlüssel. 219 13458 3621 24 158352 79 117

3 3 Fibonacci-Heaps: Knotenformat class FibNode { Object content; // der eigentliche Inhalt int key; // Schlüssel (Priorität) FibNode parent, child; // Zeiger auf Vater und einen Sohn FibNode left, right; // Zeiger auf linken und rechten Nachbarn int rank; // Anzahl der Söhne dieses Knotens boolean mark; // Markierung } Die Zahl rank gibt an, wie viele Söhne der Knoten hat (= der Rang des Knotens) Die Bedeutung der Markierung mark wird später deutlich. Diese Markierung gibt an, ob der Knoten bereits einmal einen seiner Söhne verloren hat, seitdem er selbst zuletzt Sohn eines anderen Knotens geworden ist.

4 4 Fibonacci-Heap: Detaillierte Darstellung 219 13458 3621 24 158352 79 117

5 5 Fibonacci-Heaps: Operationen Q.accessmin() : Gib den Knoten Q.min zurück (bzw. null, wenn Q leer ist). Q.insert(int k) : Erzeuge einen neuen Knoten N mit Schlüssel k und füge ihn in die Wurzelliste von Q ein. Falls k < Q.min.key, aktualisiere den Minimum- Zeiger (setze Q.min = N ). Gib den neu erzeugten Knoten zurück. 619 13458 3621 24 158352 79 117

6 6 Fibonacci-Heaps: Operationen Q.accessmin() : Gib den Knoten Q.min zurück (bzw. null, wenn Q leer ist). Q.insert(int k) : Erzeuge einen neuen Knoten N mit Schlüssel k und füge ihn in die Wurzelliste von Q ein. Falls k < Q.min.key, aktualisiere den Minimum- Zeiger (setze Q.min = N ). Gib den neu erzeugten Knoten zurück. 619 13458 3621 24 158352 79 1174

7 7 Fibonacci-Heaps: Operationen Q.accessmin() : Gib den Knoten Q.min zurück (bzw. null, wenn Q leer ist). Q.insert(int k) : Erzeuge einen neuen Knoten N mit Schlüssel k und füge ihn in die Wurzelliste von Q ein. Falls k < Q.min.key, aktualisiere den Minimum- Zeiger (setze Q.min = N ). Gib den neu erzeugten Knoten zurück. 619 13458 3621 24 158352 79 1174

8 8 Manipulation von Bäumen in Fibonacci-Heaps Drei Basis-Methoden zur Manipulation von Bäumen in Fibonacci-Heaps: link: Wachstum von Bäumen. Zwei Bäume werden zu einem neuen verbunden. cut: Beschneiden von Bäumen im Inneren. Ein Teilbaum wird aus einem Baum herausgetrennt und als neuer Baum in die Wurzelliste eingefügt. remove: Spalten von Bäumen an der Wurzel. Entfernt die Wurzel eines Baums und fügt die Söhne der Wurzel als neue Bäume in die Wurzelliste ein.

9 9 Baummanipulation: link link: Input: 2 Knoten mit demselben Rang k in der Wurzelliste Methode: vereinigt zwei Bäume mit gleichem Rang, indem die Wurzel mit größerem Schlüssel zu einem neuen Sohn der Wurzel mit kleinerem Schlüssel gemacht wird. Die Gesamtzahl der Bäume verringert sich um 1, die Knotenzahl ändert sich nicht. Output:1 Knoten mit Rang k+1 Kosten:O(1) 2 138 3621 24 8352 2 138 3621 24 8352

10 10 Baummanipulation: cut cut: Input:1 Knoten, der nicht in der Wurzelliste ist Methode: trennt den Knoten (samt dem Teilbaum, dessen Wurzel er ist) von seinem Vater ab und fügt ihn als neuen Baum in die Wurzelliste ein. Die Gesamtzahl der Bäume erhöht sich um 1, die Knotenzahl ändert sich nicht. Kosten : O(1) 2 13458 362115 26 2 13458 36 21 15 26

11 11 Baummanipulation: remove remove: Input:1 Knoten mit Rank k aus der Wurzelliste Methode: entfernt die Wurzel eines Baums und fügt stattdessen seine k Söhne in die Wurzelliste ein. Die Zahl der Bäume erhöht sich um k-1, die Gesamtzahl der Knoten verringert sich um 1. Kosten:O(1)[sofern die Vaterzeiger der Söhne nicht gelöscht werden!] 2 13458 362115 26 13458 362115 26

12 12 Entfernen des Minimums Q.deletemin() : Wenn Q leer ist, gib null zurück. Andernfalls: –Entferne den Minimalknoten (mit remove). –Konsolidiere die Wurzelliste: Verbinde (mit link) je zwei Wurzelknoten mit demselben Rang, und zwar solange, bis nur noch Knoten mit unterschiedlichem Rang in der Wurzelliste vorkommen. Lösche dabei die Markierungen der Knoten, die zum Sohn eines anderen werden, und entferne außerdem evtl. vorhandene Vaterzeiger der Wurzelknoten. –Finde unter den Wurzelknoten das neuen Minimum. –Gib den entfernten Knoten zurück.

13 13 deletemin: Beispiel 19 24 8352 1172 13458 362115

14 14 consolidate: Beispiel 1913458 3621 24 15 8352 117 012345 Rang-Array:

15 15 consolidate: Beispiel 1913458 3621 24 15 8352 117 012345 Rang-Array:

16 16 consolidate: Beispiel 19 13458 3621 24 15 8352 117 012345 Rang-Array:

17 17 consolidate: Beispiel 19 13 458 3621 24 15 8352 117 012345 Rang-Array:

18 18 consolidate: Beispiel 19 13 45 8 3621 24 15 8352 117 012345 Rang-Array:

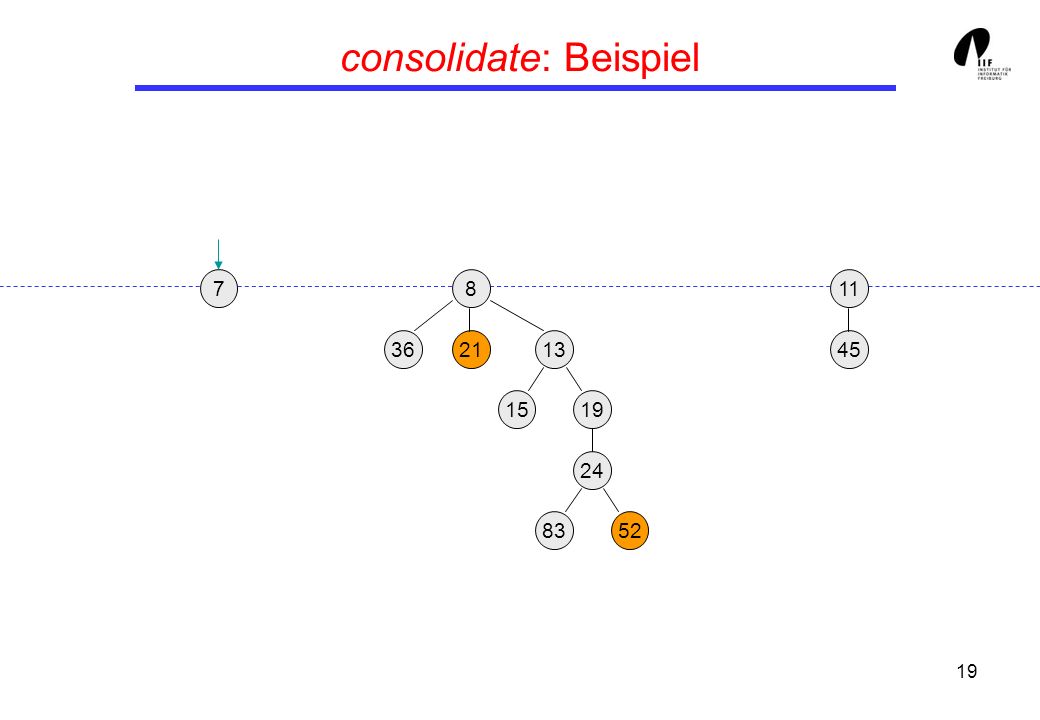

19 19 consolidate: Beispiel 19 13 45 8 3621 24 15 8352 117

20 20 Laufzeitanalyse Laufzeit von deletemin(): remove:O(1) consolidate:O(#links) + O(maxRank(n)) updatemin:O(#Wurzelknoten nach consolidate) = O(maxRank(n)) Nach dem Konsolidieren gibt es von jedem Rang nur noch höchstens einen Wurzelknoten. Definiere maxRank(n) als den höchstmöglichen Rang, den ein Wurzelknoten in einem Fibonacci-Heap der Größe n haben kann. (Berechnung von maxRank(n) später.)

21 21 Analyse von consolidate rankArray = new FibNode[maxRank(n)+1]; // Erstelle das Array for each FibNode N in rootlist { while (rankArray[N.rank] != null) { // Position besetzt N = link(N, rankArray[N.rank]); // Verbinde Bäume rankArray[N.rank-1] = null; // Lösche alte Pos. } rankArray[N.rank] = N; // Eintragen in Array } Die Gesamtkosten von consolidate werden dominiert von der Anzahl der link-Operationen und der Anzahl der Array-Modifikationen.

22 22 Gesamtkosten von deletemin remove:O(1) Erstellen des Rang-Arrays:O(maxRank(n)) for-Schleife:O(#links) + O(maxRank(n)) Update des Minimum-Zeigers:O(maxRank(n)) Gesamtkosten:O(#links) + O(maxRank(n))

23 23 Herabsetzen eines Schlüssels Q.decreasekey(FibNode N, int k) : Setze den Schlüsselwert von N auf k herab. Wenn die Heap-Bedingung nicht mehr erfüllt ist ( k < N.parent.key ): –Trenne N von seinem Vater ab (mit cut) –Falls der Vater markiert ist ( N.parent.mark == true ), trenne auch ihn von seinem Vater ab; wenn auch dessen Vater markiert ist, trenne auch diesen ab, usw. (cascading cuts) –Markiere den Knoten, dessen Sohn zuletzt abgetrennt wurde (sofern dieser kein Wurzelknoten ist). –Aktualisiere den Minimum-Zeiger (falls k < min.key ).

24 24 Beispiel für decreasekey 65 13458 3621 24 158352 117 64 Setze den Schlüssel 64 auf 14 herab.

25 25 Beispiel für decreasekey 65 13458 3621 24 158352 117 64 14

26 26 Beispiel für decreasekey 65 13458 3621 24 158352 117 64 14

27 27 Beispiel für decreasekey 65 13458 36 21 24 158352 117 64 14

28 28 Beispiel für decreasekey 65 13458 36 21 24 158352 117 64 14

29 29 Laufzeitanalyse Laufzeit von decreasekey(): Schlüssel neu setzen:O(1) cut:O(1) Cascading cuts: #cuts · O(1) Markieren:O(1) Gesamtkosten: O(#cuts)

30 30 Entfernen eines Knotens Q.delete(FibNode N) : Falls N == Q.min, führe Q.deletemin() aus. Andernfalls: –Falls N nicht in der Wurzelliste ist: Trenne N von seinem Vater ab (mit cut) Falls der Vater markiert ist ( N.parent.mark == true ), trenne auch ihn von seinem Vater ab; wenn auch dessen Vater markiert ist, trenne auch diesen ab, usw. (cascading cuts) Markiere den Knoten, dessen Sohn zuletzt abgetrennt wurde (sofern dieser kein Wurzelknoten ist). –Entferne N aus der Wurzelliste (mit remove).

31 31 Beispiel für delete 65 13458 3621 24 158352 117 64 Lösche den Knoten mit Schlüssel 21.

32 32 Beispiel für delete 65 13458 3621 24 158352 117 64

33 33 Beispiel für delete 65 13458 36 21 24 158352 117 64

34 34 Beispiel für delete 65 13458 36 21 24 158352 117 64

35 35 Beispiel für delete 65 1345 8 36 21 24 158352 117 64

36 36 Beispiel für delete 65 1345 8 36 21 24 158352 117 64

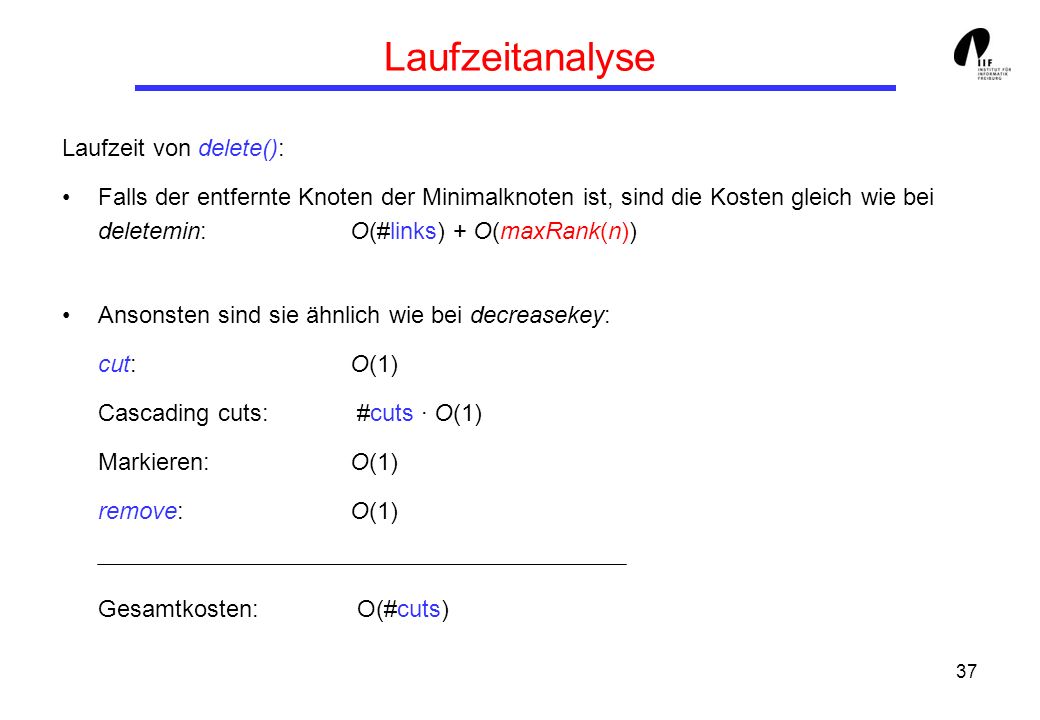

37 37 Laufzeitanalyse Laufzeit von delete(): Falls der entfernte Knoten der Minimalknoten ist, sind die Kosten gleich wie bei deletemin: O(#links) + O(maxRank(n)) Ansonsten sind sie ähnlich wie bei decreasekey: cut:O(1) Cascading cuts: #cuts · O(1) Markieren:O(1) remove:O(1) Gesamtkosten: O(#cuts)

38 38 Analyse Beobachtungen: Bei deletemin beeinflusst die Zahl der link-Operationen die tatsächliche Laufzeit. Bei decreasekey (und delete) ist es die Zahl der cascading cuts. In beiden Fällen bekommen wir im schlimmsten Fall eine lineare Laufzeit: Aber: Wie häufig kann das passieren? 5821 7 2 28 11 5

39 39 Amortisierte Analyse Beobachtungen: Bei deletemin beeinflusst die Zahl der link-Operationen die tatsächliche Laufzeit. Bei decreasekey (und delete) ist es die Zahl der cascading cuts. Idee: Spare dafür Guthaben an (Bankkonto-Paradigma)! Annahme: Die Kosten pro link und pro cut seien jeweils 1. (1)Sorge dafür, dass für jeden Wurzelknoten immer 1 Guthaben vorhanden ist, mit dem sich die link-Operation bezahlen lässt, wenn dieser Knoten an einen anderen angehängt wird. (2)Sorge dafür, dass für jeden markierten Knoten, der nicht in der Wurzelliste ist, immer 2 Guthaben vorhanden sind. Damit kann man bei cascading cuts das Abtrennen (cut) dieses Knotens bezahlen und hat noch 1 übrig für (1).

40 40 Beispiel 913453 3621 24 75 52 79 107 1147 36 3214 5039 61

41 41 Guthaben ansparen Bei welchen Operationen müssen wir etwas dazu bezahlen? Neue Wurzelknoten können entstehen bei: –insert: gib dem neu eingefügten Wurzelknoten noch 1 dazu. –decreasekey: bezahle 1 für den abgetrennten Knoten dazu. –deletemin und delete: bezahle bei remove für jeden Sohn des entfernten Knotens 1 dazu, insgesamt also bis zu maxRank(n). Markierte Knoten können nur am Ende von decreasekey und delete entstehen: –Bezahle beim Markieren zusätzlich 2 für den markierten Knoten.

42 42 Amortisierte Kosten von insert Erstellen des Knotens:O(1) Einfügen in Wurzelliste:O(1) + O(1) Amortisierte Gesamtkosten:O(1)

43 43 Amortisierte Kosten von deletemin remove:O(1) + O(maxRank(n)) Erstellen des Rang-Arrays:O(maxRank(n)) link-Operationen:#links · O(1)wird vom Guthaben bezahlt! Restl. Eintragungen:O(maxRank(n)) Update Minimum-Zeiger:O(maxRank(n)) Amortisierte Gesamtkosten:O(maxRank(n))

44 44 Beispiel 913453 3621 24 75 52 79 107 1147 36 3214 5039 61

45 45 Beispiel 913453621 24 75 52 79 107 1147 36 3214 5039 61 remove: Bezahle zusätzlich für jeden Sohn 1:

46 46 Beispiel 91345 36 21 24 75 52 79 107 1147 36 3214 5039 61 link: Bezahle alle Kosten mit dem Guthaben.

47 47 Beispiel 91345 36 2124 75 52 79 107 1147 36 3214 5039 61 link: Bezahle alle Kosten mit dem Guthaben.

48 48 Beispiel 913 45 36 2124 75 52 79 107 1147 36 3214 5039 61 link: Bezahle alle Kosten mit dem Guthaben.

49 49 Beispiel 9 1345 36 2124 75 52 79 107 1147 363214 5039 61 link: Bezahle alle Kosten mit dem Guthaben.

50 50 Beispiel 9 13 45 36 21 24 75 52 79 10 7 1147 36 3214 5039 61 link: Bezahle alle Kosten mit dem Guthaben.

51 51 Amortisierte Kosten von decreasekey Schlüsselwert neu setzen:O(1) cut:O(1) + O(1) Cascading cuts: #cuts · O(1)wird vom Guthaben bezahlt! Markieren:O(1) + 2 · O(1) Amortisierte Gesamtkosten:O(1)

52 52 Beispiel 913453 3621 24 75 52 79 7 1147 36 3214 5039

53 53 Beispiel 913453 3621 24 20 52 79 7 1147 36 3214 5039 Bezahle für den ersten cut noch 1 zusätzlich:

54 54 Beispiel 913453 3621 24 20 52 79 7 1147 36 3214 5039 Bezahle für den ersten cut noch 1 zusätzlich:

55 55 Beispiel 913453 3621 24 20 52 79 7 1147 36 3214 5039 Alle weiteren cascading cuts werden vom Guthaben bezahlt:

56 56 Beispiel 913453 3621 24 20 52 79 7 1147 36 3214 50 39 Alle weiteren cascading cuts werden vom Guthaben bezahlt:

57 57 Beispiel 913453 3621 24 20 52 79 7 1147 36 3214 50 39 Beim Markieren bezahle noch 2 extra:

58 58 Amortisierte Kosten von delete Falls der entfernte Knoten der Minimalknoten ist, sind die Kosten dieselben wie bei deletemin: O(maxRank(n)) Ansonsten: cut:O(1) Cascading cuts: #cuts · O(1)wird vom Guthaben bezahlt! Markieren:O(1) + 2 · O(1) remove:O(1) + O(maxRank(n)) Amortisierte Gesamtkosten: O(maxRank(n))

59 59 Amortisierte Analyse Amortisierte Kosten Insert:O(1) Accessmin:O(1) Deletemin:O(maxRank(n)) Decreasekey:O(1) Delete:O(maxRank(n)) Meld:O(1) Noch zu zeigen: maxRank(n) = O(log n). D.h. der maximale Rang eines Knotens in einem Fibonacci-Heap ist logarithmisch in der Größe n des Fibonacci-Heaps.

60 60 Berechnung von maxRank(n) Lemma 1: Sei N ein Knoten in einem Fibonacci-Heap und k = N.rank. Betrachte die Söhne C 1,..., C k von N in der Reihenfolge, in der sie (mit link) zu N hinzugefügt wurden. Dann gilt: (1)C 1.rank 0 (2) C i.rank i - 2für i = 2,..., k Beweis: (1) klar (2)Als C i zum Sohn von N wurde, waren C 1,..., C i-1 schon Söhne von N, d.h. es war N.rank i-1. Da durch link immer Knoten mit gleichem Rang verbunden werden, war beim Einfügen also auch C i.rank i-1. Seither kann C i höchstens einen Sohn verloren haben (wegen cascading cuts), daher muss gelten: C i.rank i - 2

61 61 Berechnung von maxRank(n) Lemma 2: Sei N ein Knoten in einem Fibonacci-Heap und k = N.rank. Sei size(N) = die Zahl der Knoten im Teilbaum mit Wurzel N. Dann gilt:size(N) F k+2 1.618 k D.h. ein Knoten mit k Söhnen hat mind. F k+2 Nachkommen (inkl. sich selbst). Beweis: Sei S k = min {size(N) | N mit N.rank = k}, d.h. die kleinstmögliche Größe eines Baums mit Wurzelrang k. (Klar: S 0 = 1 und S 1 = 2.) Seien wieder C 1,..., C k die Söhne von N in der Reihenfolge, in der sie zu N hinzugefügt wurden.

62 62 Berechnung von maxRank(n) Beweis: Sei S(k) = min {size(N) | N mit N.rank = k}, d.h. die kleinstmögliche Größe eines Baums mit Wurzelrang k. (Klar: S 0 = 1 und S 1 = 2.) Seien wieder C 1,..., C k die Söhne von N in der Reihenfolge, in der sie zu N hinzugefügt wurden. Es ist size(N) 13 36 21 10 3214 61

63 63 Berechnung von maxRank(n) Es ist size(N) S(k) =

64 64 Berechnung von maxRank(n) Satz: Der maximale Rang maxRank(n) eines beliebigen Knotens in einem Fibonacci-Heap mit n Knoten ist beschränkt durch O(log n). Beweis: Sei N ein Knoten eines Fibonacci-Heaps mit n Knoten und sei k = N.rank. Es istn size(N) 1.618 k (nach Lemma 2) Daher istk log 1.618 (n) = O(log n)

65 65 Zusammenfassung Lineare Liste(Min-)Heap Fibonacci-Heap insert: O(1)O(log n) O(1) accessmin: O(1)O(1)O(1) deletemin: O(n) O(log n)O(log n)* decreasekey: O(1)O(log n) O(1)* delete: O(n) O(log n)O(log n)* meld:O(1) O(m log(n+m)) O(1) *Amortisierte Kosten
