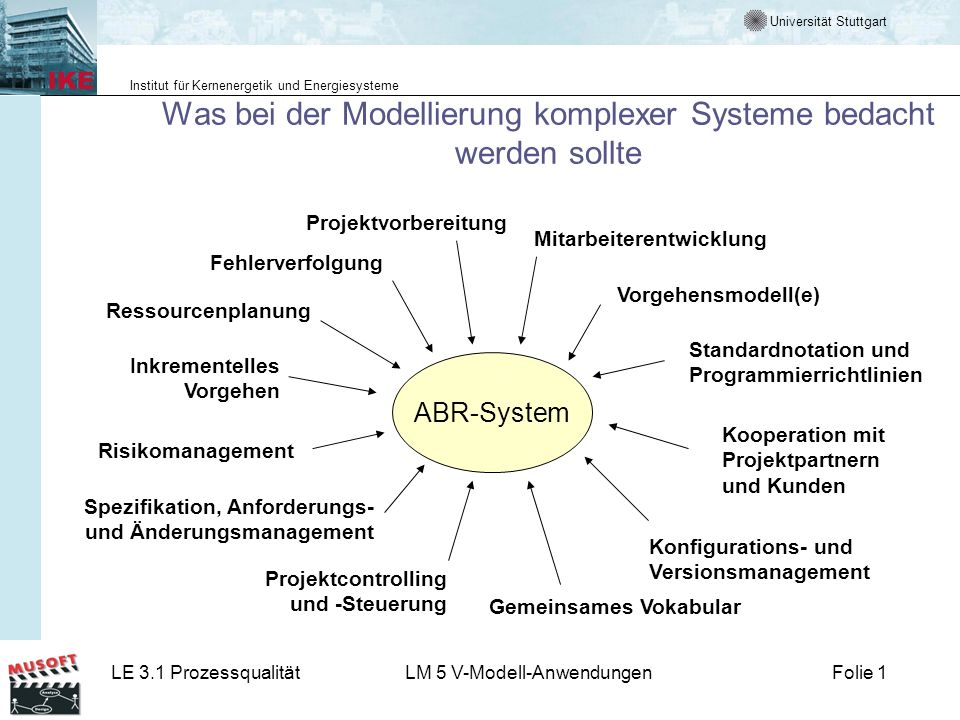

1 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 1 Was bei der Modellierung komplexer Systeme bedacht werden sollte ABR-System Vorgehensmodell(e) Standardnotation und Programmierrichtlinien Konfigurations- und Versionsmanagement Spezifikation, Anforderungs- und Änderungsmanagement Kooperation mit Projektpartnern und Kunden Inkrementelles Vorgehen Risikomanagement Fehlerverfolgung Gemeinsames Vokabular Mitarbeiterentwicklung Ressourcenplanung Projektcontrolling und -Steuerung Projektvorbereitung

2 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 2 Vorgehensmodelle in ABRKFUe Zu Beginn des Projektes V-Modell in Kombination mit Wasserfallmodell (Vorgabe strukturierte Analyse) Im Laufe des Projektes Wechsel zu V-Modell in Kombination mit einer iterativ-inkrementellen Vorgehensweise (in Anlehnung an RUP). Dadurch wurden viele Spezifikationsarbeiten wertlos, es konnten aber in einer endlichen Zeit experimentierbare Ergebnisse erzielt werden Das V-Modell kam über den gesamten Projektlebenszyklus zum Einsatz. Dies ergab hohe Transparenz, jedoch musste die Handhabung geändert werden, um die Prozessbeteiligten nicht durch eine Flut von Informationen lahmzulegen.

3 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 3 Submodell Projektmanagement Projekt initialisieren Hauptaktivität initialisieren Hauptaktivität begleiten Hauptaktivität abschließen Projekt abschließen Auftrag erteilt Aufgaben verteilt Produkte abnehmen Werkabnahme Schlussrechnung

4 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 4 Planung von Projekten bei iterativ-inkrementellem Vorgehen (PM) Was soll geplant werden? Grobe Festlegung der Iterationen während Antragstellung Meilensteine Was soll wann erreicht werden Feinplanung mit Aufwandsabschätzung (nur) der nächsten Iteration während Projektdurchführung Wer plant? Projektleiter Architekt ggf. weitere Fachleute aber auf keinen Fall Jeder und was gefällt

5 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 5 Rollen im Projekt (Das Team) Zentrale RollenFachwissen ArchitektTechnologie Domänenexperte Anwenderungsbereiche ProjektleiterOrganisation QualitätsmanagerProjektziele Weitere RollenFachwissen Systemanalytiker Designer... Programmierer....

6 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 6 Besetzung der Rollen Alle als projektnotwendig identifizierte Rollen müssen mit geeignet qualifiziertem Personal besetzt werden. Eine Person kann gleichzeitig mehrere Rollen übernehmen. Ggf. muss benötigtes Know-How durch Weiterbildung geschaffen oder zugekauft werden. Die Zuordnung von Rollen zu Mitarbeitern kann frei erfolgen mit zwei Ausnahmen: Personen mit QS-Rollen dürfen nicht an der Erstellung der von ihnen zu prüfenden Produkte beteiligt sein (dies ist abhängig von der Kritikalität unterschiedlich streng zu handhaben). Zu trennen ist auch die Rolle des Projektmanagers von QS- und SWE-Rollen. Es ist somit eine Mindestanzahl von zwei bis drei Personen an einem Projekt beteiligt. Besetzung der Rollen kann Aufwände bis zu einem Faktor 10 variieren lassen oder Projekte sogar ganz zum Scheitern bringen.

7 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 7 Anpassung des V-Modells an Projekte - Tailoring Das V-Modell soll sowohl für kleine als auch sehr große Projekte geeignet sein. Demzufolge definiert es alle Aspekte, die in diesen Projekten auftreten können. Das Tailoring sieht vor, aus dem V-Modell durch Streichungen ein an das Projekt angepasstes Modell zu erstellen. Für das Tailoring stehen kommerzielle Werkzeuge zur Verfügung. Die Projects Web-Seiten von Andreas Kitz helfen bei der Erstellung des Projekthandbuches. Vorschläge für IKE Projekthandbücher werden hier bereitgestellt: IKE-Projekthandbuch Antrag IKE Projekthandbuch Durchführung IKE Muster Abschlussbericht

8 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 8 Stufen des Tailoring Generisches V-Modell

9 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 9 Grundaufgaben der Planung Welche Aufgaben sind durchzuführen (Iterations-Planungs-Matrix) Welche Ziele sollen erreicht werden Wie können diese überprüft werden Welche Randbedingungen sind zu beachten Abgrenzung - was wird nicht getan Bestimmung der Verantwortlichen Zuteilung der Mitarbeiter zu den Aufgaben Aufwandsschätzung

10 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 10 Qualitätsmanagement als Basis des Erfolges Vereinbarung der Ziele überprüfbar und realistisch verstehbar akzeptiert von allen Beteiligten Überprüfung des Erreichten Maßnahmen zur Beurteilung der Ergebnisse Beurteilung der Ergebnisse Hinweis auf Konsequenzen QM und Projekt QM hat moderierende und organisierende Rolle QM ist aktiv mit verantwortlichen Tätigkeiten verbunden QM unterstützt PM im Bestreben Projekt erfolgreich zu machen

11 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 11 Anforderungen und/oder Erwartungen an das Produkt Merkmale und Eigenschaften des Produktes PROZESS AnweisungenAusführung Softwarequalität Qualitätsziele werden während der Konzeptfindung vorgegeben. Der Entwicklungsprozeß bestimmt Eigenschaften und Qualität des Produktes. Die Qualität des Entwicklungsprozesses kann definiert gemessen und verbessert werden. Produktqualität wird durch gute Prozeßqualität leichter erreicht QM meint daher Festlegung des Vorgehensmodelles und Prüfung der darin beschriebenen Produkte Produktqualität Nachweis durch Prüfung Prozessqualität Nachweis durch Zertifizierung

12 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 12 Submodell Qualitätssicherung QS-Initialisierung Prüfung vorbereiten Prüfung vorbereiten Prozessprüfung von Aktivitäten Prozessprüfung von Aktivitäten QS-Berichts- wesen QS-Berichts- wesen Produkt prüfen Durchführungs- entscheidung Durchführungs- entscheidung Fertigprodukt prüfen Fertigprodukt prüfen QM in PH anlegen Testziele und Tests beschreiben Testziele und Tests beschreiben Tests durchführen Abnahmetest Soll-ist Vergleich

13 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 13 D as Projekthandbuch als Basis des QM Das Projekthandbuch beschreibt die Ziele des Projektes die Regeln zur Überprüfung des Erreichten die Wege zum Erreichen der Ziele die zu erfüllenden Rand- und Nebenbedingungen durch projektspezifische Konkretisierung eines Vorgehensmodells. Das Projekthandbuch enthält daher Rahmenrichtlinien Prozessleitfaden Durchführungsrichtlinien und -hilfen Konkretisierungen werden oft erst im Laufe des Projektes möglich. Das Projekthandbuch ist also ein dynamisches Dokument. Das gilt insbesondere bei iterativem Vorgehen

14 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 14 Submodell Softwareentwicklung (SE)

15 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 15 Testgetriebene Entwicklung Testgetriebene Software-Entwicklung (Thaller: ISO 9001) zeigt die Verbindung von Prozessmodell und Qualitätsicherung

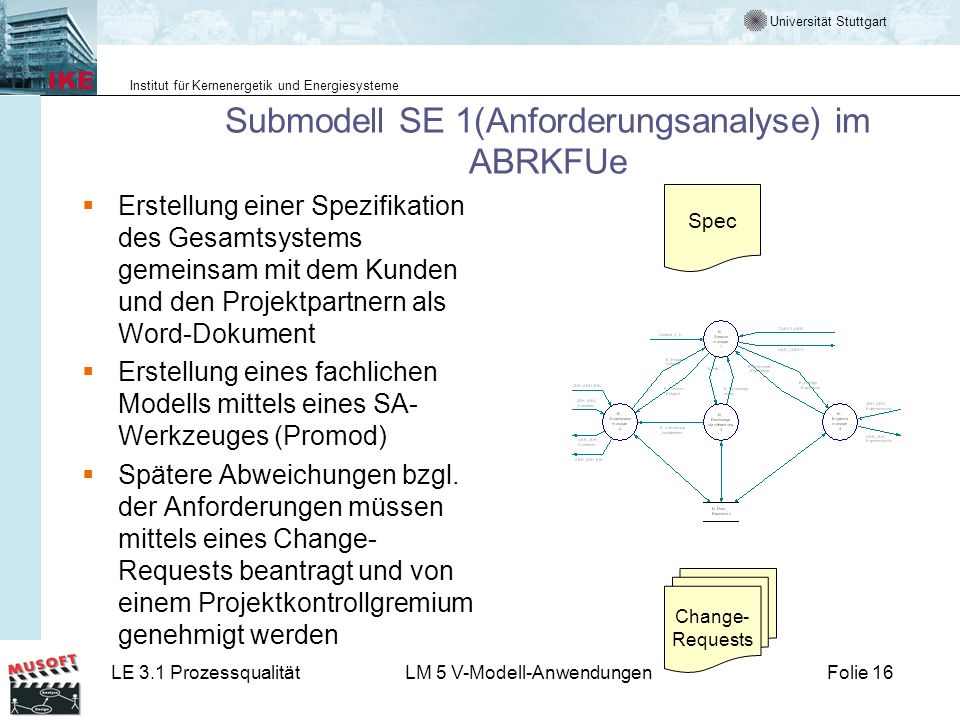

16 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 16 Submodell SE 1(Anforderungsanalyse) im ABRKFUe Erstellung einer Spezifikation des Gesamtsystems gemeinsam mit dem Kunden und den Projektpartnern als Word-Dokument Erstellung eines fachlichen Modells mittels eines SA- Werkzeuges (Promod) Spätere Abweichungen bzgl. der Anforderungen müssen mittels eines Change- Requests beantragt und von einem Projektkontrollgremium genehmigt werden Spec Change- Requests

17 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 17 Submodell SE 2 (Entwurf) im ABRKFUe Grobentwurf der Architektur des ABR- Systems Erstellung der Rahmenkonzeption der Architektur als Word- Dokumente Entwurf der Architektur mittels UML und Rational Rose und Bestimmung der einzelnen Dienste Entwurf eines Kommunikationsmodells mittels UML und OCL Rahmen- konzeption I - III

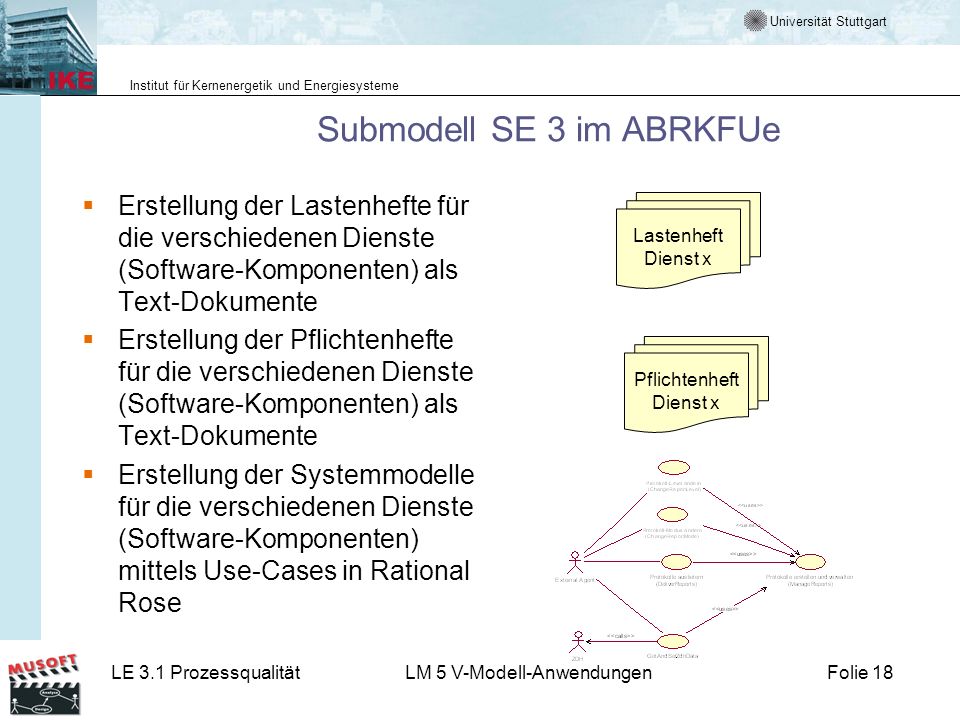

18 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 18 Submodell SE 3 im ABRKFUe Erstellung der Lastenhefte für die verschiedenen Dienste (Software-Komponenten) als Text-Dokumente Erstellung der Pflichtenhefte für die verschiedenen Dienste (Software-Komponenten) als Text-Dokumente Erstellung der Systemmodelle für die verschiedenen Dienste (Software-Komponenten) mittels Use-Cases in Rational Rose Lastenheft Dienst x Pflichtenheft Dienst x

19 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 19 Submodell SE 4(-SW) im ABRKFUe Erstellung der Systemarchitektur der verschiedenen Dienste mittels UML, Powerpoint- Grafiken und Text- Dokumenten Erstellung der Dienstleistungs- beschreibungen aller Dienstleistungen der Dienste unter Verwendung des Kommunikations- modells als Text- Dokumente Dienstleistungs- beschreibung Dienst x System- architektur Dienst x

20 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 20 Submodell SE 5(-SW) im ABRKFUe Entwurf der Dienste mittels UML und Rational Rose Erstellung der Komponenten- spezifikationen der Dienste als Text- Dokumente aus dem Entwurf Erstellung der Testspezifikation für die verschiedenen Dienste Komponenten- spezifikation Dienst x Test- spezifikation Dienst x

21 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 21 Submodell SE 6(-SW) im ABRKFUe Implementierung der verschiedenen Komponenten der einzelnen Dienste in C++ und Fortran Durchführung von Tests für die jeweiligen Komponenten (Modultests)

22 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 22 Submodell SE 7(-SW) im ABRKFUe Integration der einzelnen Komponenten zu Diensten Erstellung von Testprozeduren für alle Dienste entsprechend der Testspezifikation der Dienste Durchführung von Tests für alle Dienste entsprechend der Testspezifikation der Dienste Erstellung von Testprotokollen als Text- Dokumente Test- protokoll Dienst x Test- prozeduren Dienst x

23 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 23 Submodell SE 8 im ABRKFUe Integration der Dienste zum ABR-System Test des ABR-Systems standalone Bereitstellung einer Abnahmetest- spezifikation (ATS) des ABR-Systems für den Auftraggeber als Text- Dokument ATS für das ABR-System

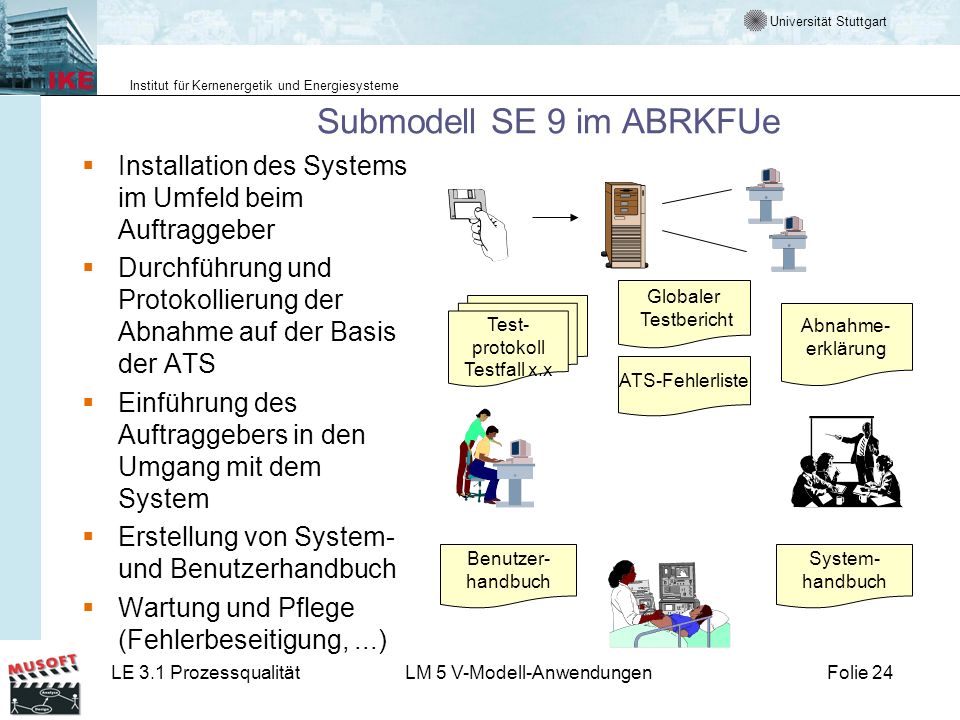

24 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 24 Submodell SE 9 im ABRKFUe Installation des Systems im Umfeld beim Auftraggeber Durchführung und Protokollierung der Abnahme auf der Basis der ATS Einführung des Auftraggebers in den Umgang mit dem System Erstellung von System- und Benutzerhandbuch Wartung und Pflege (Fehlerbeseitigung,...) Globaler Testbericht Test- protokoll Testfall x.x ATS-Fehlerliste Abnahme- erklärung Benutzer- handbuch System- handbuch

25 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 25 Handhabung des Submodells SE in ABRKFUe SE 1 als Wasserfallprozess, Änderungen mittel Change-Requests SE 2 begonnen als Wasserfallprozess, spätere Erweiterungen des Kommunikationsprozesses erfolgten iterativ-inkrementell SE 3 begonnen als Wasserfallprozess, spätere Modifikationen erfolgten iterativ SE 4 begonnen als Wasserfallprozess, spätere Modifikationen erfolgten iterativ-inkrementell SE 5 begonnen als Wasserfallprozess, spätere Modifikationen erfolgten iterativ-inkrementell SE 6 erfolgte zum Teil als Wasserfallprozess, als auch zum Teil iterativ-inkrementell SE 7 erfolgte iterativ-inkrementell SE 8 erfolgte iterativ-inkrementell SE 9 als Abschluss entsprechend den Notwendigkeiten

26 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 26 Was wir heute anders machen würden Die SE Umgebung des Jahres 2003 am IKE Elemente der SE Umgebung Omondo als Casetool zur Erstellung von UML Diagrammen Eclipse als Entwicklungsumgebung für Java Junit testframework CVS zum Produktmanagement und zur Integration Framework SIMPLAT als Basis der Implementierung Cocoon zur Publikation im Netz Eine Einführung in die SE Umgebung am IKE liefert Ihnen das Praktikum Simulation komplexer technischer Anlagen Es ist primär dafür gedacht, Sie in diese Umgebung und ihre Tools einzuführen und Ihnen das Finden und Beherrschen Ihrer Rolle zu ermöglichen

27 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 27 Submodell Konfigurationsmanagement KM erfolgt am IKE durch CVS Durch Anlegen der Projektstruktur werden die weiteren Aufgaben weitgehend automatisch erledigt KM-Initialisierung Konfigurations- verwaltung KM-Berichts- wesen Änderungs- management Datensicherung

28 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 28 KM am IKE Konfigurationsmanagement erfolgt am IKE auf Basis von CVS Folgende Projektstruktur hat sich bewährt

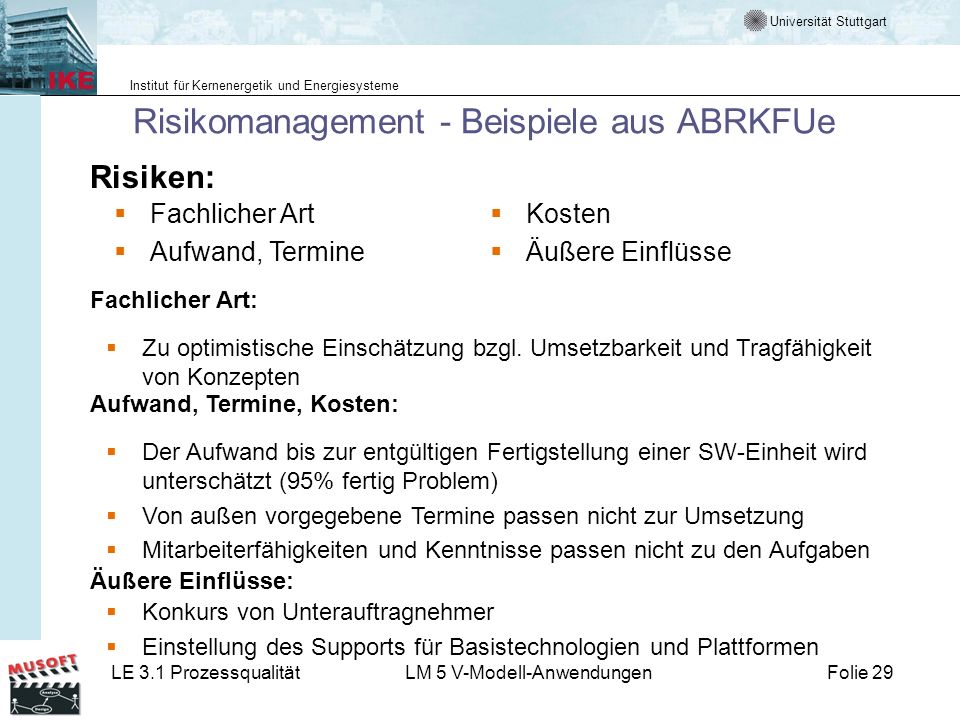

29 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 29 Risikomanagement - Beispiele aus ABRKFUe Fachlicher Art Aufwand, Termine Kosten Äußere Einflüsse Risiken: Fachlicher Art: Zu optimistische Einschätzung bzgl. Umsetzbarkeit und Tragfähigkeit von Konzepten Aufwand, Termine, Kosten: Der Aufwand bis zur entgültigen Fertigstellung einer SW-Einheit wird unterschätzt (95% fertig Problem) Von außen vorgegebene Termine passen nicht zur Umsetzung Mitarbeiterfähigkeiten und Kenntnisse passen nicht zu den Aufgaben Äußere Einflüsse: Konkurs von Unterauftragnehmer Einstellung des Supports für Basistechnologien und Plattformen

30 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 30 Risikomanagement - Erfahrungen aus ABRKFUe Risiken sichtbar machen über den gesamten Projektlebenszyklus Risikoanalyse in regelmäßigen Abständen, ab Beginn eines Projektes aktuelle Planzahlen und Plandaten mit regelmäßigen Messungen vergleichen Die größten Risiken frühzeitig angehen Regelmäßige Beobachtung der Entwicklungen im Umfeld des eigenen Tätigkeitsbereiches Verwendung eines geeigneten Vorgehensmodells Regelmäßige Weiterqualifizierung des Mitarbeiterstammes Risikoorientierte Vorgehensweise:

31 Universität Stuttgart Institut für Kernenergetik und Energiesysteme LE 3.1 ProzessqualitätLM 5 V-Modell-AnwendungenFolie 31 Templates für Produkte Spezifikation - oft Arbeitsprogramm aus Antrag Projekthandbuch Change Request Komponenten Lastenheft Pflichtenheft Spezifikation Testspezifikation Testprozedur Testprotokoll Abnahmetests Spezifikation Protokoll Fehlerliste Testbericht Abnahmeerklärung Benutzerhandbuch Systemhandbuch Abschlussbericht Im folgenden werden bewährte Strukturen für typische Produkte angegeben. Sie müssen sowohl an die Anforderungen der Auftraggeber als auch an die Technologieentwicklung am IKE angepasst werden. Alle Produkte können sowohl ins Intranet als auch bei Bedarf ins web gestellt werden:
