2 Folie: 1 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm …deren Zeit gekommen ist TECHNAFLON AG Konstanzerstrasse Tägerwilen / Schweiz Technaflon auf der IFH / Fachmesse für Haustechnik / Nürnberg April 2008 …seit 1984 ein solides Unternehmen

3 Folie: 2 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Das Problem - mit üblichen trockenen Kaminen Heizungs-Abgase gelangen mit sehr hohen Temperaturen in die Umwelt um Korrosion und Kaminversottung zu verhindern. Resultat: - hoher Energieverlust - Austritt giftiger Substanzen (Schwefel, Schwermetalle, etc.) - CO 2- Austritt Abb.1 und 2: Kamine vor der Sanierung mit Technaflon Üblicherweise sind Kamine trocken …und vergiften die Atemluft

4 Folie: 3 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Auswirkungen langjähriger Energievernichtung mit Energievernichtungsmaschinen

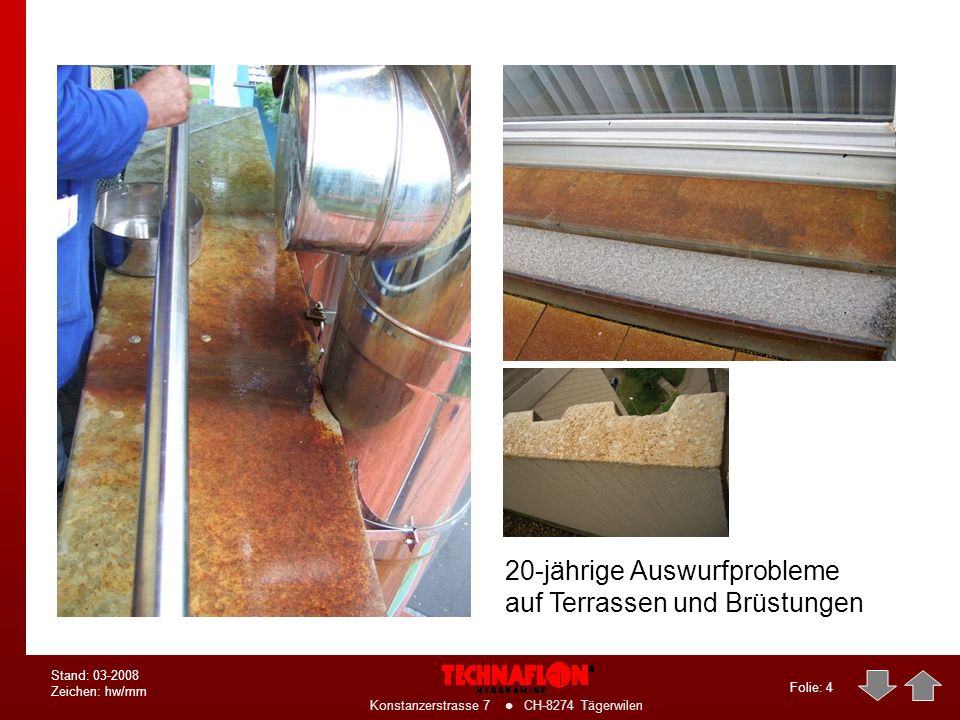

5 Folie: 4 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm 20-jährige Auswurfprobleme auf Terrassen und Brüstungen

6 Folie: 5 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Die Lösung: Bei TECHNAFLON sind Kamine NASS Ein TECHNAFLON ® -Nasskamin spart % Heizenergie *) reduziert den CO 2 -Ausstoss entsprechend verhindert Kaminversottung beseitigt den Feinstaub hat 30 Jahre Garantie *) je nach vorgefundener Technik und Betriebsweise Für Anzeige von Details Grafik anklicken

7 Folie: 6 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Das TECHNAFLON ® - Nasskamin 1.Technaflon-Rohr 2.Öl-/Gaskessel 3.Kesselstutzen mit Dichtung 4.Wunsch-Kreuz mit Revisions- und Ablaufflansch 5.Muffe 6.Sondenstopfen für Emmissionsmessung 7.Sicherheitstemperaturbegrenzer STB mit Fühlerstopfen 8.Befestigungsset 9.87° Bogen mit Muffe 10.Flexibler Abstandhalter 11.Revisions-T-Stück 12.Kaminabschlussplatte 13.Technaflon-Rohr 14.Neutralisationsbox

8 Folie: 7 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Der Werkstoff: Technaflon ® -PVDF – der Werkstoff für den Temperaturbereich bis 160°C Die Technaflon AG ist Erfinder des Nasskamin-Systems aus PVDF / Polyvinylidenfluorid und Hersteller des einzigartigen Edelkunststoff Technaflon ® -PVDF. Technaflon ® - ein Recycling-Produkt wird in einem speziellen Recycling-Verfahren bei uns hergestellt. Technaflon ® - hochfest, absolut säure-, licht- und alterungsbeständig die Technaflon AG gewährt eine Garantie von 30 Jahren auf Technaflon ® - Produkte Technaflon ® ist seit 1987 amtlich zugelassen in Deutschland, Schweiz, Österreich, Frankreich, Schweden und Slowenien. bei Brennerleistungen von 6kW bis 2000kW für Öl- und Gasheizungen

9 Folie: 8 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm …Wärmegewinn statt Umweltschmutz TECHNAPLUS ® Kondensations- Abgaswärmetauscher Einsatz: Heisse Abgase des Heizkessels werden zur Vorwärmung des Heizungs- und/oder Warmwassers verwendet Einsatzmöglichkeit für Öl-, Gasheizungen nachträglicher Einbau an bereits vorhandenen Anlagen problemlos möglich (bis ca. 220º C Abgastemperatur). Verfügbarkeit des TECHNAPLUS ® - Wärmetauschers in praktisch allen Grössen

10 Folie: 9 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm …Wärmegewinn statt Umweltschmutz TECHNAPLUS ® Kondensations- Wärmetauscher Resultate: Mögliche Energieeinsparungen unter Einsatz von TECHNAPLUS ® bei Ölheizungen % *) Gasheizungen % *) *) je nach vorgefundener Technik und Betriebsweise

11 Folie: 10 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Referenzprojekt: Hemmingen II: Luftbild

12 Folie: 11 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm

13 Folie: 12 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm TECHNAFLON ® + TECHNAPLUS ® Energiesparsystem …die Antwort auf ausufernde Heizöl-/Gas- Rechnungen und den steigenden CO 2 -Ausstoss Referenzprojekt: Hemmingen Energieeinsparung durch… Kondensation der Abgase mit dem TECHNAFLON ® Nasskamin-System Rückführung der Abgaswärme in den Heizkreislauf mit dem TECHNAPLUS ® Kondensations-Wärmetauscher Beseitigung der Abstrahlverluste im Heizraum (Heizraum als Wärmepuffer, Patent Technaflon) Neutralisation des anfallenden sauren Kondensats über die TECHNAFLON ® Neutralisationsbox

14 Folie: 13 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Die Lösung: 20 Technaflon Nasskamine à 5 m Länge

15 Folie: 14 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Montage in 50 m Höhe

16 Folie: 15 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Einbau des TECHNAPLUS Abgaswärmetauschers mit Kran

17 Folie: 16 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Platzierung des Wärmetauschers vor Ort

18 Folie: 17 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Anbindung der Heizkessel an den Wärmetauscher

19 Folie: 18 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Rauchrohre zum Wärmetauscher mit Weiche und Schaltschrank

20 Folie: 19 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Details der Anbindung an den Technaplus- Wärmetauscher Abgasweiche mit Syphon

21 Folie: 20 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Produktion der Abgasweiche

22 Folie: 21 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Heizraum mit 2 x Paromat- Triplex 1150 kW mit modulierenden Zweistoffbrennern Weishaupt RGL 7/1-D / Baujahr 1991, von uns auf 800 kW begrenzt mit dem Ziel Dauerlauf

23 Folie: 22 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm TECHNAFLON-Nasskamin Ende in 50 m Höhe 2 x Ø 315 mm

24 Folie: 23 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Frischluftansaugung in 50 m Höhe über den Ringspalt zwischen Edelstahl und TECHNAFLON Nasskamin

25 Folie: 24 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Gesamt-Einsparung in 2006: 28 % Projekt: Hochhaus in Hemmingen / D ,80 m² Wohnfläche = 11,8 l/m² m³ Warmwasser Verfahrenspatent angemeldet

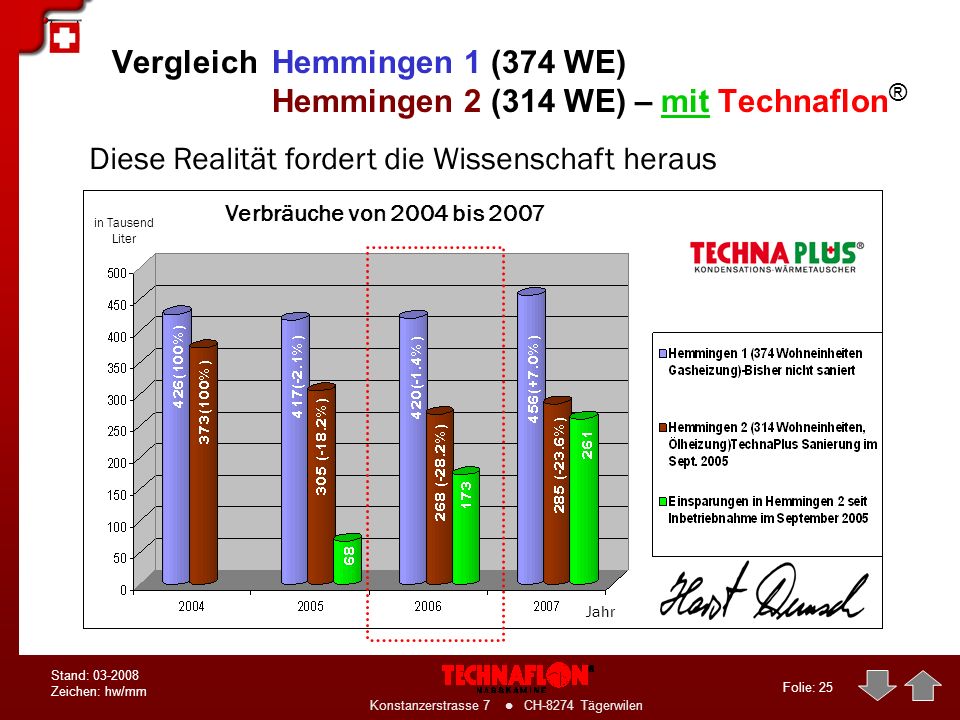

26 Folie: 25 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm VergleichHemmingen 1 (374 WE) Hemmingen 2 (314 WE) – mit Technaflon ® Verbräuche von 2004 bis 2007 Diese Realität fordert die Wissenschaft heraus in Tausend Liter Jahr

27 Folie: 26 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm TECHNAFLON- Produkte Vielfalt für Problemlösungen

28 Folie: 27 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Die Vorteile des Technaflon ® Nasskamin- Systems auf einen Blick: Recyclingkamin Nasskamin für Abgas-Temperaturen von 20°C bis 160°C korrosionssicheres, säurefestes, UV-beständiges Material 30 Jahre Garantie auf PVDF flexible, schnelle Installation Vorfertigung oder Montage vor Ort (geschweisst, geflanscht oder gesteckt) Montage im hinterlüfteten Schacht oder als Aussenmontage starre sowie flexible Rohre in 15 Nennweiten lieferbar universelle Verwendbarkeit für raumluftabhängige und unabhängige Heizsysteme Technaflon bietet eine umweltfreundliche und kostengerechte Dauerlösung in der Gebäudesanierung und bei Neubauten

29 Folie: 28 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Zusammenfassung Technaflon ® Nasskamin-System mit TechnaPlus ® Abgaswärmetauscher: Projekt HEMMINGEN II:vor Kaminsanierung (2004)nach Kaminsanierung (2006) Verbrauch (2004 zu 2006) l Heizöl l (minus l) 1Kamintrockenes EdelstahlkaminTechnaflon ® Nasskamin 2Abgastemperatur180°C35 – 50°C 3Brennerleistung2 x 1200 kW2 x 400 – 800 kW, modulierend 4WärmeaustauschKein WärmetauscherTechnaPlus ® Abgaswärmetauscher 5Brennerstarts pro Tagca. 200ununterbrochener Dauerbetrieb 6NachtabsenkungjaKeine Nachtabsenkung, modulierend 7Kamin und IsolierungEdelstahlkamin, isoliertTechnaflon ® Nasskamin, aktiv hinterlüftet 8Abgasgeschwindigkeit8,5 m/sec1,9 – 2 m/sec 9Frischlufttemperatur-15°C bis +10°Ckonstant ca. 28°C aus dem Ringspalt 10Abstrahlverluste / HeizraumCa %Keine = 0 (Patent Horst Wunsch) 11Abstrahlverluste / Fernleitung 2 – 3%1-2% (Rückläufe über regulierte Pumpe) 12Schwefelflockenausstoss und Alphatene Niederschlag auf Kaminaussenseite und Dach Kein Ausstoss wegen Kondensation und Kondensateinspritzung Das Projekt HEMMINGEN II zeigt, welche gravierenden Veränderungen zum bisherigen Stand der Technik die Einsparung von insgesamt 28% ermöglichten. Energieeinsparung: 28% unter Einsatz der Technaflon Neutralisationsbox und Beseitigung der Abstrahlverluste

30 Folie: 29 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Die Lösung: 1000 kW TECHNAPLUS + TECHNAFLON Nasskamin

31 Folie: 30 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm Wärmetauscher 200 kW Wärmetauscher 400 kW Den TECHNAPLUS Abgaswärmetauscher gibt es in allen Grössen von 25 bis 1200 kW (und grösser)

32 Folie: 31 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm TECHNAFLON- Produkte Vielfalt für Problemlösungen bis 2000 kW (z.B. für Universität Manchester / Oktober 2006)

33 Folie: 32 Konstanzerstrasse 7 CH-8274 Tägerwilen Stand: Zeichen: hw/mm …Wärme nützen – Umwelt schützen … Wärme zurückgewinnen … Geld sparen … Natur und Resourcen schonen Mit einem TECHNAFLON ® - Nasskamin und dem TECHNAPLUS ® - Kondensations-Wärmetauscher
