1 Pathfinding Universität zu Köln Historisch-Kulturwissenschaftliche Informationsverarbeitung Softwaretechnologie II (Teil 1): Simulation und 3D Programmierung WS 2012/13 Dozent: Prof. Dr. Thaller Datum: Referent: Marvin Liu

2 Gliederung 1. Allgemeines zu Pathfinding 2. Pathfinding Algorithmen: - Dijkstra - A* 3. World Representations

3 Allgemeines und Anwendungsgebiete von Pathfinding Spielfiguren müssen in der Lage sein sich in Levels zu bewegen Dabei kann eine feste Route vom Entwickler vorgegeben sein (Patrouillieren) oder es kann ein kleinerer abgegrenzter Bereich zufällig durchwandert werden Fixe Routen können leicht implementiert werden, geraten aber an ihre Grenzen, wenn ein Objekt in den vorgegebenen Weg gerät Frei umherwandernde Spielfiguren können ziellos wirken und leicht steckenbleiben

4 Allgemeines und Anwendungsgebiete von Pathfinding Komplexere Spielfiguren wissen nicht im voraus, wohin sie sich als nächstes bewegen müssen In RTS-Spielen können sie zu jedem Zeitpunkt vom Spieler an jeden Punkt auf der Karte geschickt werden Ein Plattformspiel benötigt evtl. Gegner, die den Spieler hinterherjage, ohne selbst in jeden Abgrund zu stürzen Für diese Spielfiguren muss die AI in der Lage sein, geeignete Routen durch das Level zu berechnen, um ans Ziel zu gelangen Diese Routen sollten sinnvoll und so kurz bzw. schnell wie möglich sein Pathfinding (auch path planning)

5 Pathfinding Graph Graphen sind mathematische Strukturen, die in Diagrammen dargestellt werden Besteht aus: Knoten, die z.B. Räume repräsentieren und Verbindungen, die anzeigen, dass bspw. ein Raum mit einem Korridor verbunden ist

6 Weighted Graph Verbindungen werden mit numerischen Zahlen versehen, die das Gewicht bzw. die Kosten einer Verbindung darstellen Kosten stehen für die Zeit oder Distanz, die für den Weg zwischen den Knoten gebraucht wird Werte für Kosten sind immer positiv

7 Weighted Graph Knoten stehen für repräsentative Punkte von Regionen (z.B. das Zentrum) Die Summe der Verbindungskosten vom Startknoten bis zum Zielknoten ergibt die Gesamtkosten einer Strecke

8 Directed Weighted Graph Die Richtung einer Verbindung wird implementiert Verbindungen in beide Richtungen nur dann, wenn 2 Verbindungen mit gegensätzlicher Richtung zwischen 2 Knoten existieren, welche unterschiedliche Kosten haben können

9 Dijkstra Aufgabe des Algorithmus besteht darin den Weg mit den geringsten Kosten von einem Startknoten zu einem Zielknoten zu finden Vom Startknoten aus breitet sich Dijkstra über seinen Verbindungen aus und merkt sich die Verbindungen Beim Zielknoten angelangt, kann so die kürzeste Strecke zum Startknoten zurückgeliefert werden Dijkstra arbeitet mit Iterationen Bei jeder Iteration wird ein Knoten bearbeitet und seine ausgehenden Verbindungen erfasst

10 Verarbeitung des Current Node Current node bezeichnet den Knoten, der in der aktuellen Iteration verarbeitet wird Während einer Iteration betrachtet Dijkstra alle ausgehenden Verbindungen vom current node Für jede Verbindung findet er den Endknoten einer Verbindung und speichert den cost-so-far Wert zusammen mit der Verbindung über der er kam

11 Node Lists Der Algorithmus erfasst alle Knoten die er bis jetzt gesehen hat in 2 Listen Open list: Enthält Knoten die gesehen wurden, aber noch keine eigene Iteration durchlaufen haben Closed list: Enthält Knoten, die schon ihre Iteration durchlaufen haben Knoten die in keiner der beiden Listen auftauchen sind unvisited

12 Verarbeitung des Current Node Dijkstra wählt für die nächste Iteration immer den Knoten zur Verarbeitung aus der open list aus, der die geringsten cost-so-far produziert Nach Bearbeitung wird der Knoten von der open list entfernt und in die closed list eingetragen

13 Berechnung von cost-so-far für open und closed Knoten Vergleich, ob die neue Route besser ist als die alte Cost-so-far wird berechnet und wenn der Wert größer ist als der eingetragene, erfolgt kein Update Wenn der Wert niedriger ist, dann ersetze den cost- so-far Wert und die Verbindungen und schreibe den Knoten in open list (evtl. Entfernung aus closed list)

14 Beendigung des Algorithmus Der Dijkstra Algorithmus endet generell, wenn die open list leer ist Oder wenn der Zielknoten der Knoten in der open list ist, mit dem kleinsten cost-so-far Wert selbst wenn der Zielknoten bereits gefunden wurde, wird zunächst nach einer Route mit evtl. noch geringeren Kosten gesucht

15 Wegermittlung Es wird beim Zielknoten gestartet und auf die Verbindungen nachvollzogen, die benutzt wurden um dort anzukommen Beim Startknoten angelangt wird die entstehende Liste invertiert und daraus ergibt sich die vollständige Route

16 Pseudocode von Dijkstra

17 Performance von Dijikstra Die open und closed lists verbrauchen am meisten Performance aufgrund der Operationen: +=, -=, smallestElement, contains/find fast alle Optimierungsversuche finden in diesen Bereichen statt Eine passende Balance zwischen diesen vier Operationen zu finden ist der Schlüssel einer schnellen Implementierung

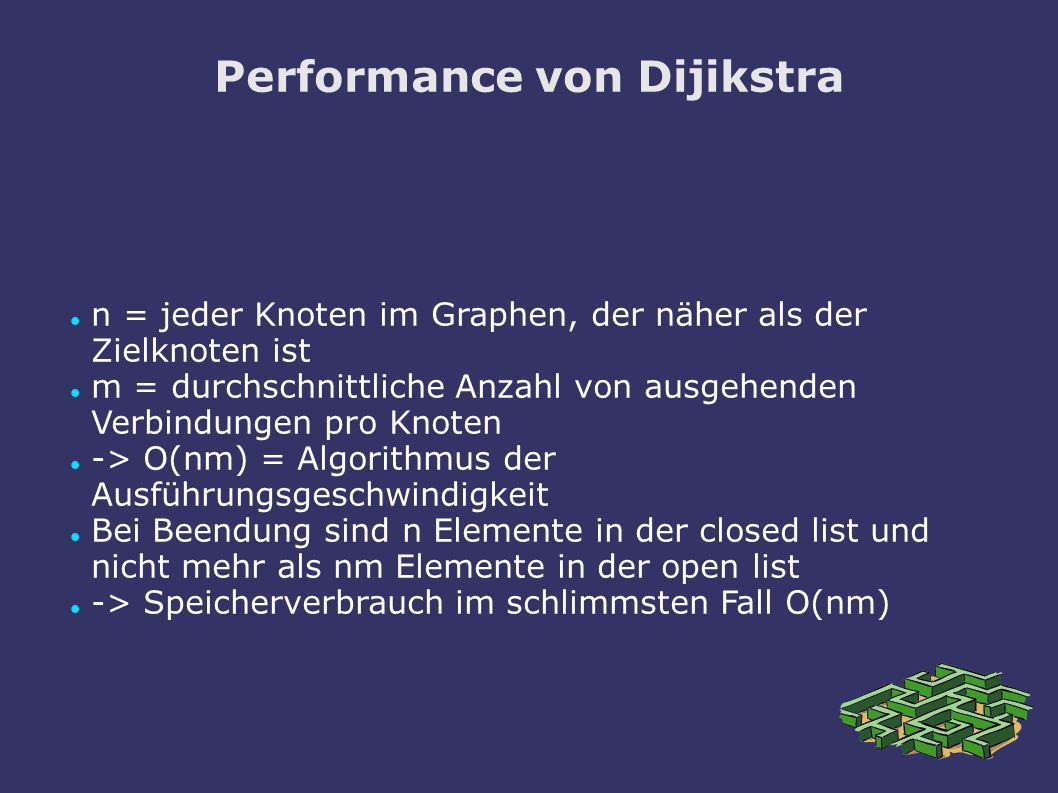

18 Performance von Dijikstra n = jeder Knoten im Graphen, der näher als der Zielknoten ist m = durchschnittliche Anzahl von ausgehenden Verbindungen pro Knoten -> O(nm) = Algorithmus der Ausführungsgeschwindigkeit Bei Beendung sind n Elemente in der closed list und nicht mehr als nm Elemente in der open list -> Speicherverbrauch im schlimmsten Fall O(nm)

19 Schwächen von Dijkstra Dijkstra durchsucht den gesamten Graphen nach der kürzesten Route zum Zielknoten Fill = Anzahl der Knoten die in Betracht gezogen wurden, aber nicht zur finalen Route gehören Dijkstra ineffizient für Punkt-zu-Punkt Pathfinding

20 A* A* Algorithmus wird in fast jedem Spiel verwendet Leicht zu implementieren Sehr effizient Viel Spielraum für Optimierungen Entworfen für Punkt-Zu-Punkt Pathfinding und nicht um die definitiv kürzeste Route zu finden Heuristik sorgt dafür, dass zuerst der Knoten gewählt wird, der mit der höchsten Wahrscheinlichkeit den kürzesten Weg zum Ziel darstellt, anstelle des Knoten mit dem niedrigsten cost-so-far Wert

21 Verarbeitung des current node Speicherung einer weiteren Variable, dem estimated- total-cost Wert (heuristic value) Summe von: cost-so-far und der Entfernung des Knotens zum Zielknoten Wert kann nicht negativ sein

22 Berechnung von cost-so-far für open und closed Knoten Bei niedrigeren cost-so-far Werten, wird allein dieser Wert verändert A* kann auch bei Knoten aus der closed list noch bessere Routen finden

23 Beendigung des Algorithmus In vielen Implementationen wird A* beendet wenn der Zielknoten den kleinsten cost-so-far Wert von allen Knoten in der open list hat Die heuristic function bestimmt, ob optimale Resultate oder suboptimale Resultate entstehen, welches sich in der Bearbeitungsgeschwindigkeit widerspiegeln Wenn freiwillig suboptimale Ergebnisse akzeptiert werden, um bessere Performance zu gewährleisten, wird bspw. der Algorithmus Beendet, sobald der Zielknoten entdeckt wurde

24 Pseudocode von A*

25

26 Wegermittlung und Code Das Abrufen der finalen Route erfolge genau wie bei Dijkstra Der Code unterscheidet sich lediglich dadurch, dass: Überprüft wird, ob ein closed Knoten geupdated werden muss und von der closed list entfernt werden soll Heuristic values in die Datenstruktur integriert werden Und die smallestElement Methode estimated-total- cost Werte berücksichtigt, statt cost-so-far Werte

27 Performance von A* l = Anzahl der Knoten, dessen estimated-total-cost kleiner ist als der des Zielknoten (l sollte generell kleiner sein als n bei Dijkstra) m = durchschnittliche Anzahl der Verbindungen eines durchlaufenen Knoten O(lm) = Geschwindigkeit von A*, sowie Speicherverbrauch im schlimmsten Fall

28 Performanceoptimierung durch sortierte Arrays Bislang wurden Verkettete Listen verwendet, um die Einträge der open list und closed list ungeordnet anzufügen Dadurch ist die Speicherung der Daten sehr schnell, das Wiederauffinden von Daten mit bestimmten Werten allerdings sehr zeitaufwändig In pathfinding von Videospielen ist es deutlich zeitsparender die Daten in geordneten Arrays zu speichern, wodurch der Speichervorgang verlangsamt, der Aufruf der Daten allerdings erheblich gesteigert wird

29 Performanceoptimierung durch sortierte Arrays Priority Heaps Bucketed Priority Queues

30 Wahl der Heuristik Je genauer die Heuristik ist, desto weniger fill wird produziert und umso schneller läuft der Algorithmus Bei zu niedriger Heuristik wird die tatsächliche Strecke zum Ziel unterschätzt und es werden mehr Knoten in Startnähe berücksichtigt, wodurch A* langsamer wird (Nullheuristik = Dijikstra) Bei zu hoher Heuristik wird nach einer Strecke mit möglichst wenig Knoten gesucht, da die cost-so-far vernachlässigt werden. Das Resultat ist dabei selten der kürzeste Weg in Videospielen werden leicht zu niedrige Heuristiken bevorzugt

31 Heuristiken in Games Euclidean Distance Cluster Heuristik

32 Heuristiken in Games Indoor Level: Outdoor Level:

33 World Representations: Tile Graphs

34 World Representations: Dirichlet Domain

35 World Representations: Points Of Visibility

36 World Representations: Navigation Meshes

37 World Representations: Navigation Meshes

38 World Representations: Path Smoothing

39 Vielen Dank für eure Aufmerksamkeit!
