1 Actelis Networks Highperformance & Highspeed Datacom über bestehende Kupferinfrastrukturen The EFM-Bonding-Advantage SUA Telenet GmbH CH-8201 Schaffhausen Switzerland Tel: Fax:

2 2 Dynamischer Algorithmus Actelis Produkte Vorteile: Telco Spectral Compliant: 5.7 und 8.5 Mbps/Pair Proprietären Leitungen: 10 Mbps & 15.3 Mbps/Pair Es können bis 8 Pairs parallel geschaltet werden Symmetrische Bandbreite von bis zu 40/120 Mbps pro Link mit einer Hochverfügbarkeit bis % Antwortzeiten im Bereich von 2-3 Millisekunden, vergleichbar mit einer quasi optischen Übertragung

3 3 Leistungsfähigkeit der Produkte in Kupfer-Netzen Diagramm 5.7 Mbps/Pair Standard Actual performance may vary according to copper plant characteristics and noise environment.

4 4 Actelis Technologie Enhanced EFM Kupfer-Bonding Implementation Flexible Port Allocation for Bonding … G.SHDSL G.SHDSL.bis G.SHDSL G.SHDSL.bis System Data Bus Adaptive Cross Talk Management (DSM) Automated Line Qualification Optimized Dynamic Frame Fragmentation Dynamic Link Quality Monitoring Cut Line Protection (CLP) EFM (Ethernet) bonding IEEE 802.3ah (ITU-T G.998.2) Ethernet Interfaces StandardsActelis Value-Added Technology Adaptive Cross Talk Cancellation Maximize Throughput Transmission Quality & Resilience Ease of Deployment

5 5 Ethernet Demand + Fiber Shortage = Opportunity G Symmetrical Speed (Mbps) 10 –7 10 –10 10 –9 10 –12 Fiber Reliability (BER) Actelis Carrier Ethernet over Copper EFMplus Solutions Actelis Carrier Ethernet over Copper EFMplus Solutions xDSL

6 6 Geografische Abdeckung Ethernet Services EFMC Long Reach With multi-pair bonding and Actelis Technology (bonded SHDSL) EFMC Long Reach (SHDSL based) EFMC Short Reach (VDSL-based) Central Office EFM Fiber P2P

7 7 Actelis MetaLIGHT ® Produkte-Portfolio MetaASSIST View MetaLIGHT 130 (CO) MetaLIGHT 2300 (CO) MetaLIGHT 6x8 (CPE and Point-to-Point) MetaLIGHT 6x4 MetaLIGHT 6x2 MetaASSIST EMS EFM Products Network Management MetaLIGHT 42

8 8 Mögliche Einsatzbereiche Als Ergänzung (Verlängerung oder Brücke) auf bestehenden eigenen CAT 5, 6 und 7 Kabel oder anderen Multiwire-Kupferleitungen zu öffentlichen und privaten Glasfaser- und Funkdatennetzen. Actelis verfügt über eine Palette von Interfaces für Unterschiedliche Schnittstellen zu Kupfer & Optical Interoperablität zu Cisco, Alcatel, Siemens uvm Anbindung von Basisstationen und Telefonzentralen mit synchronen E1 & E3 Interfaces über Kupfer Einsatz von EFM-Repeatern mit Speisung über das Datenkabel mit bis zu 50km Reichweite ist optional möglich

9 9 Mögliche Anwendungen von Actelis Produkten Symmetrical High-Speed (10Mbps to 100Mbps) Ethernet over Copper Service for Business Customers Remote (IP) DSLAM Backhaul (ADSL/VDSL Concentrator) Central Office with Voice and Data Switches Metro Network Fiber Cable SDH or SONET NE and Ethernet switch SDH or SONET NE Actelis MetaLIGHT Units Existing Copper Pairs Cellular Base Station Backhaul Branch Office Headquarter Office E1 & E3 over Ethernet Tunneling

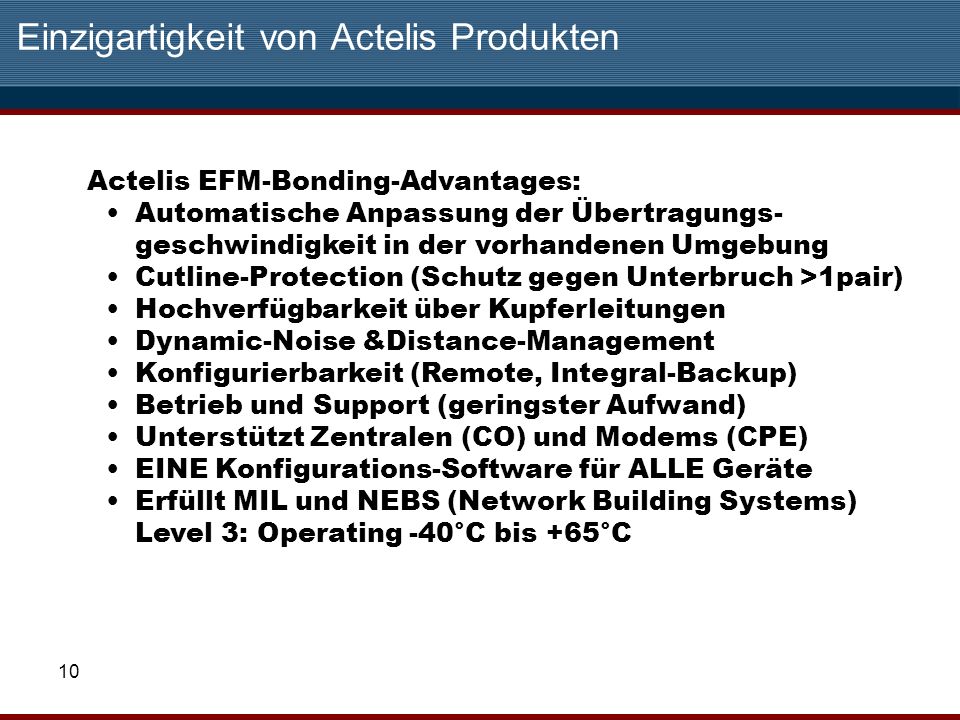

10 10 Einzigartigkeit von Actelis Produkten Actelis EFM-Bonding-Advantages: Automatische Anpassung der Übertragungs- geschwindigkeit in der vorhandenen Umgebung Cutline-Protection (Schutz gegen Unterbruch >1pair) Hochverfügbarkeit über Kupferleitungen Dynamic-Noise &Distance-Management Konfigurierbarkeit (Remote, Integral-Backup) Betrieb und Support (geringster Aufwand) Unterstützt Zentralen (CO) und Modems (CPE) EINE Konfigurations-Software für ALLE Geräte Erfüllt MIL und NEBS (Network Building Systems) Level 3: Operating -40°C bis +65°C

11 11 Danke für Ihr Interesse Markus Martinides SUA Telenet GmbH 8201 Schaffhausen Tel: Fax:

12 12 Anhänge Technische Details

13 13 Actelis Carrier Ethernet Produkt Portfolio EFM CO - Access Switches – ML2300, ML130 Point To Multi Point CO and Super CO nodes Aggregates up to 128 lines on a single switch Modular Mini- & Maxi-Rack is stackable EFM CPE – ML42 (2 Pairs Bonded) Routed Carrier Ethernet & CLI-Interface Only in combination with EFM CO, ML2300 & ML130 Standard QoS and prioritization EFM CPE - ML62x Family (1-8 Pairs Bonded) Switched Carrier Ethernet & SFP access (for ML624/628) Standard QoS and prioritization EFM CPE - ML64x Family (4-8 Pairs Bonded) Switched Carrier Ethernet & SFP access Extended QoS features and prioritization EFM CPE - ML65x Family (4-8 Pairs Bonded) Switched Carrier Ethernet access Integrated TCP/IP, E1/E3 & SFP Interfaces Extended QoS features and prioritization EFM CPE - ML68x Family (4+4 Pairs Bonded) Switched Carrier Ethernet & SFP access Add & Drop Features for Multiline applications Powered by Actelis EFM plus ML130 ML2300 ML650 MetaASSIST View & EMS ML680 ML620 ML640 ML 42

14 14 Performance Metro Ethernet Ausrüstungen Built-in Ethernet Switch 1.4 Gbps non-blocking switching fabric 4x10/100 Ethernet ports Integrated 100/1000 optical interface (SFP) Copper Interfaces 802.3ah EFM 10BaseTL compliant 1, 2, 4 or 8 copper pairs per unit Symmetric Traffic up to 120 Mbps Configurations: Point-to-Multipoint (ML1300/130 at CO) Point-to-Point Add-Drop Built-in EFMplus for better performance Environmentally hardened, -40 to +65C Power: AC or DC Rack, wall or desk mounting Half a 19 shelf (213mm/8.3) 1U Ethernet Features wire speed Dynamic bridging 802.1q VLAN tagging – 256 VLANs QinQ VLAN Stacking 802.1p Priorities L2 / L3 (ToS/DiffServ) classification Priority Remarking 4 traffic classes RSTP/STP MEF14 compliant Rate limiting – after classification 802.3ah Link OAM, Dying Gasp

15 15 Interoperability mit anderen Herstellern Actelis products are MEF9,10 & 14 certified >> ensuring a high service quality and traffic management Interoperability demonstration MEF World Forum - Berlin 2005 >> see: Interop. Participants: Actelis Networks Agilent Technologies Alcatel Cisco Systems IXIA RAD Data Comm. Riverstone Shenick Siemens Spirent Communications Stratex Networks
