1 Überlagerungsempfänger Markovic

2 Inhalt Allgemein Aufbau Vorteile Spiegelfrequenz Geradeausempfänger Doppelsuper 2

3 Allgemein (Superheterodynempfänger) Elektronische Schaltung zum Empfang und Verarbeitung von HF-Signalen Anwendung: ▫Funkübertragung ▫Telekommunikation ▫HF-Messtechnik 3

4 Aufbau 4

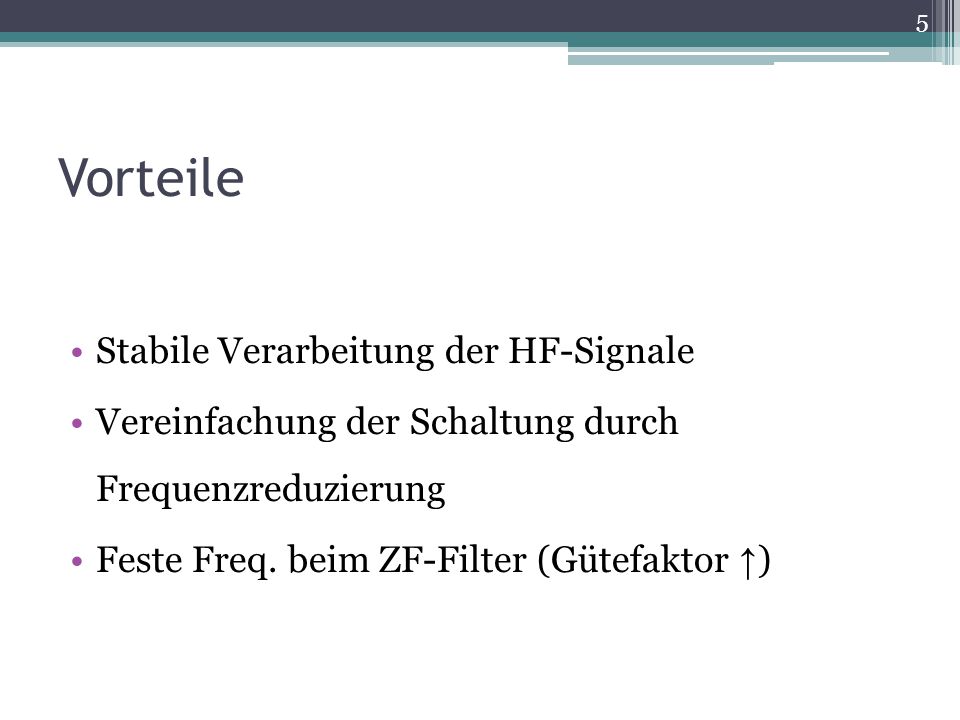

5 Vorteile Stabile Verarbeitung der HF-Signale Vereinfachung der Schaltung durch Frequenzreduzierung Feste Freq. beim ZF-Filter (Gütefaktor ↑ ) 5

6 Spiegelfrequenz (Spiegelempfangsfrequenz) 6

7 Geradeausempfänger Empfänger für Fernsteuerung mit geringer Reichweite Drahtlose Haustürglocken Drahtlose Wetterstationen (433 MHz) Empfang von Längstwellen mit der PC- Soundkarte 7

8 Doppelsuper Zwei Zwischenfrequenzen Spiegelfrequenzunterdrückung gute Selektivität 1.ZF (40-70 MHz) – Roofing Filter mit 12 kHz Bandbreite (billiger) 2.ZF (455 kHz) 8

9 Danke für Ihre Aufmerksamkeit! 9
