1 Elektrische Servolenkung

2 Konstruktionsübersicht Elektro-Mechanische Lenkunterstützung (Motordrehzahl- und Geschwindigkeitsabhängig) Schrittmotor unterstützt die Drehung der Lenkwelle Überhitzungsschutz für Motherboard und Motor Nach jedem Einschalten der Zündung und bei anschließender Geradeausfahrt (über 20 km/h) wird automatisch die Lenkwinkelmittelstellung angelernt Neue PID-Daten 06-1a (GJ) 01/13-

3 Bauteileübersicht 06-1 ABS/DSC PCM Lenkrad Lenksäule EPS u. Motor Zwischenwelle Lenkgetriebe Drehmomentsensor EPS Warnlampen (GJ) 01/13-

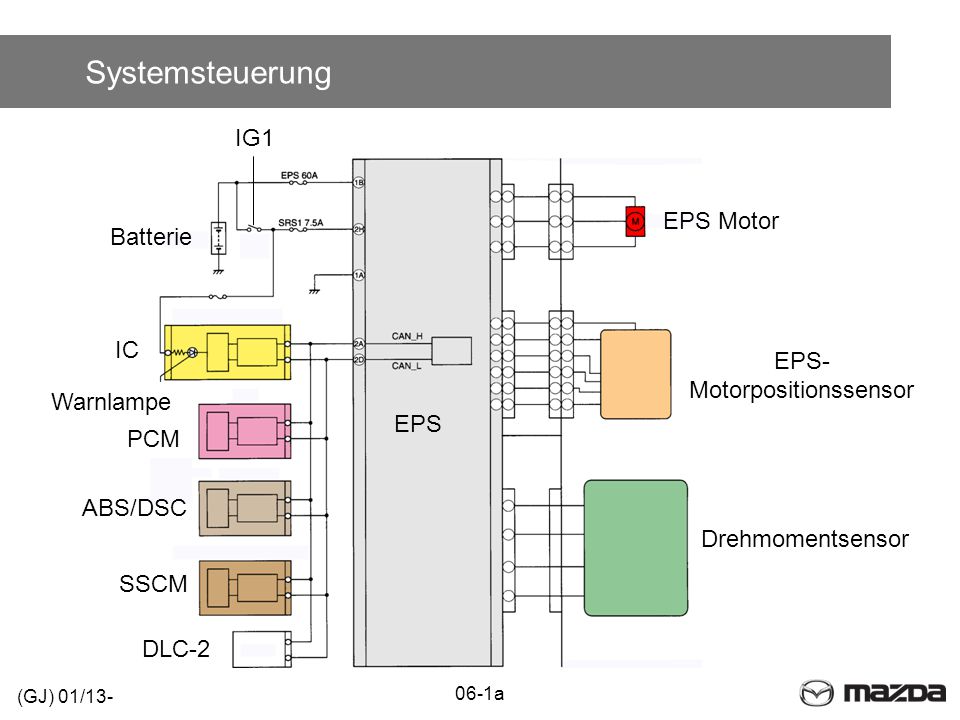

4 Systemsteuerung 06-1a EPS Drehmomentsensor EPS- Motorpositionssensor EPS Motor Batterie IG1 IC Warnlampe ABS/DSC SSCM DLC-2 PCM (GJ) 01/13-

5 Funktionsschema PCM EPS B+ IG1 Lenkrad Drehmomentsensor VSS, RPM Drehmomentsignal Spannungsversorgung Antrieb Zwischenwelle EPS Motor 06-1a (GJ) 01/13-

6 On Board Diagnose FunktionenBemerkung Manuelle Eigendiagnose Bauteilefunktionsprüfung Selbsttest / Dataloggerx M-MDS (EPS) Betriebsprotokoll (FFD) Netzwerkprüfungx Sensor bzw. System initialisierenx manuell (Lenkwinkelsensor) Anpassungsfunktionen bzw. programmierbare Parameter Modulkonfiguration / BaudatenxIC > EPS / ---- Software Update 06-1a (GJ) 01/13-

7 Modulkonfiguration 1) Zündung für mind. eine Minute einschalten 2) …… Daten werden in dieser einen Minute automatisch vom IC zum EPS gesendet 3) ….. Zündung danach für mind. 3 Sekunden ausschalten 4) Initialisierung ist abgeschlossen 06-2 (GJ) 01/13-

8 Elektrische Heizung- und Klimaanlage

9 Konstruktionsübersicht Kältemittel R134a oder R1234yf EU-Verordnung max. GWP-Wert von 150 Kältemittel R134a hat einen GWP-Wert von 1430 Kältemittel R1234yf hat einen GWP-Wert von 4 Für R1234yf Kältemittel eine eigene Füllstation notwendig Eine Vermischung von R134a mit R1234yf ist nicht erlaubt Geänderte Kältemittelprüf-Anschlüsse Geändertes Expansionsventil (GJ) 01/ a

10 Konstruktionsübersicht Füllmenge 475 bis 525 Gramm (PE, PY) mit R1234yf Füllmenge 445 bis 495 Gramm (SH) mit R1234yf Füllmenge 465 bis 515 Gramm mit R134a Taumelscheibenkompressor (nicht variabel) Kompressoröl (Bezeichnung: FD46XG) Pollenfilter ist im Gebläsemotorgehäuse montiert (GJ) 01/ a

11 Konstruktionsübersicht Elektrische Klappen- /Gebläsemotorsteuerung auch bei der manuellen Heizung- und Klimaanlage PID-Daten auch für manuelle Heizung- /Klimaanlage Duale Innenraumtemperaturregelung 07-1a (GJ) 01/13-

12 KältemittelAufkleber ( ) 07-1a (GJ) 01/13-

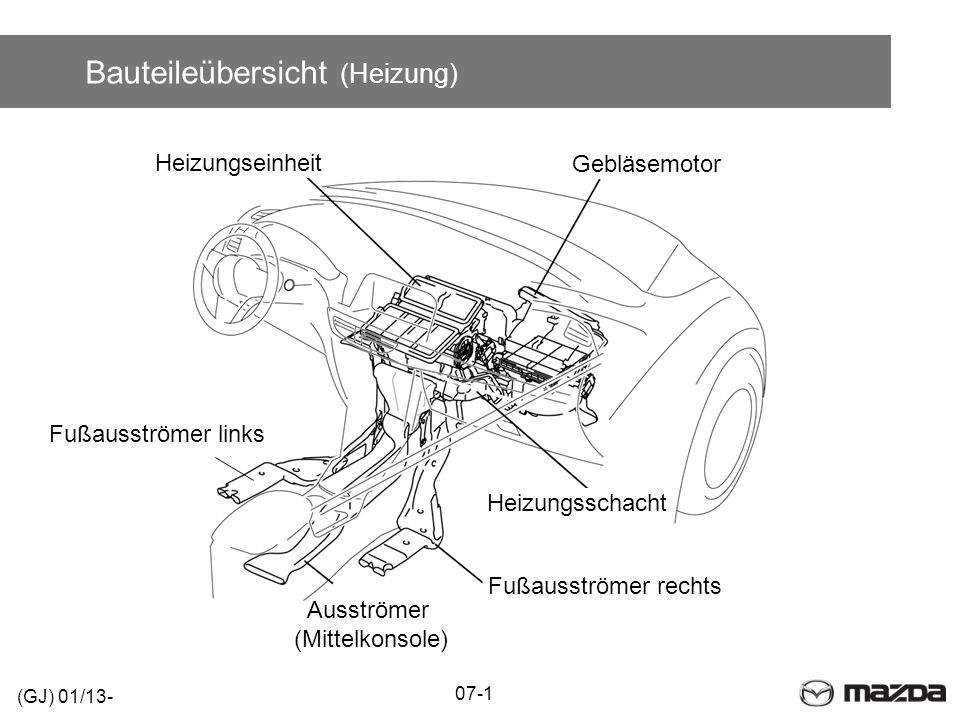

13 Bauteileübersicht (Heizung) (GJ) 01/ Fußausströmer rechts Ausströmer (Mittelkonsole) Heizungsschacht Gebläsemotor Heizungseinheit Fußausströmer links

14 Systemübersicht Defrost 07-1a Kopfraum Lüftermotor Innenraumfilter Frischluft Umluft Mischluftklappe Verdampfer Wärmetauscher PTC* Fußausströmer vorne Fußausströmer hinten re. u. li Ausströmer Mittelkonsole Frischluft- /Umluftklappe Betriebsartklappen * nicht für Österreich (GJ) 01/13-

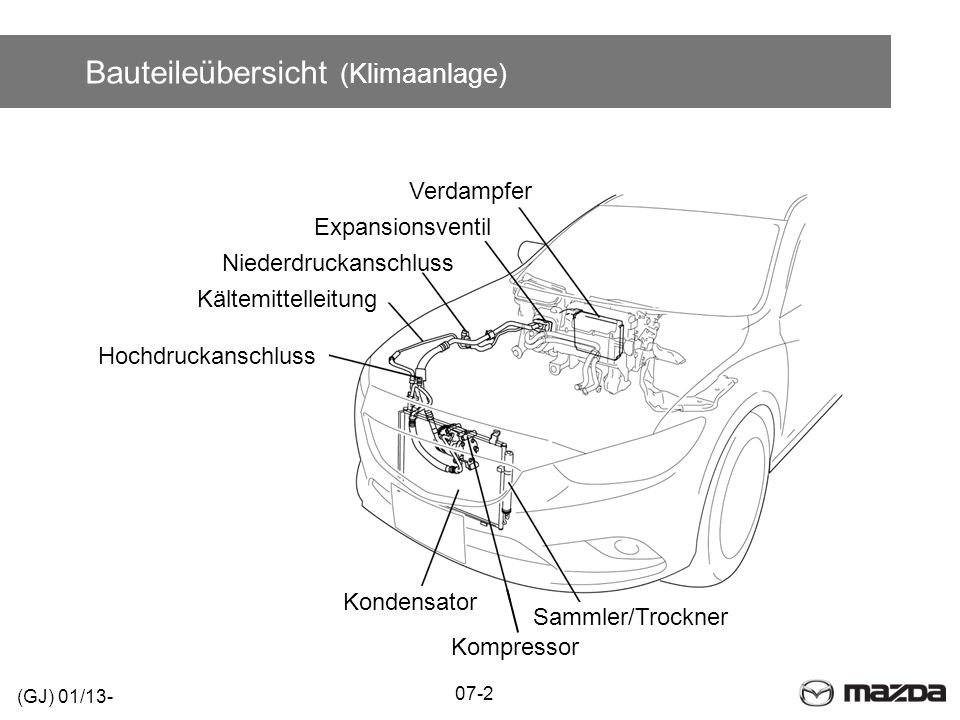

15 Bauteileübersicht (Klimaanlage) (GJ) 01/ Kältemittelleitung Sammler/Trockner Kondensator Verdampfer Kompressor Expansionsventil Niederdruckanschluss Hochdruckanschluss

16 Kältemittelkreislauf Prüfanschluss (ND) 07-2a Expansionsventil Prüfanschluss (HD) Sammler/Trockner Kondensator Verdampfer Kompressor (GJ) 01/13-

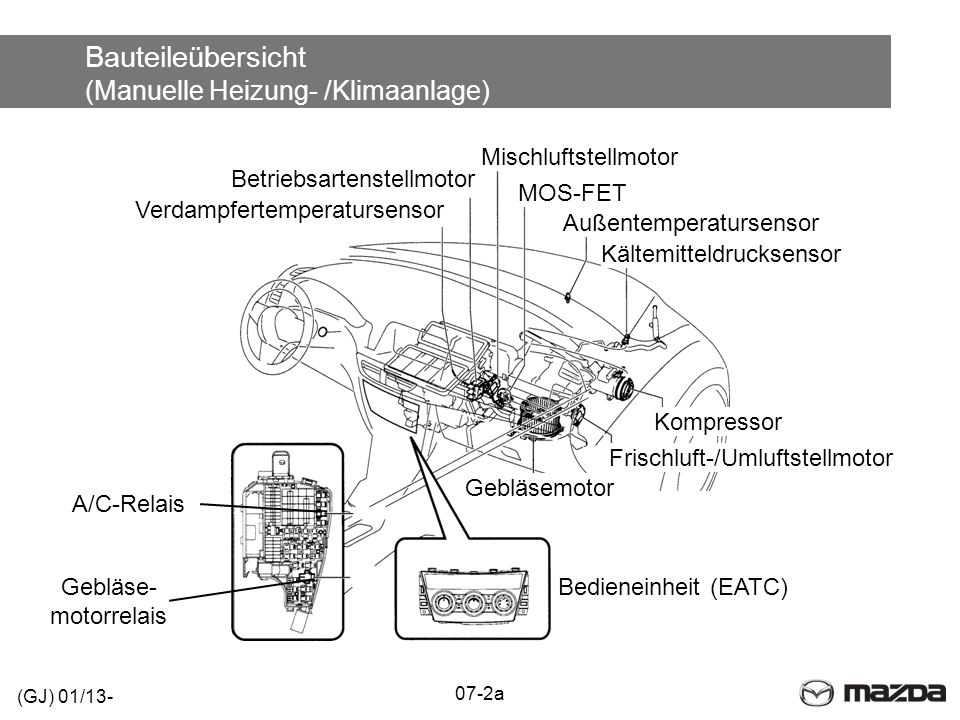

17 Bauteileübersicht (Manuelle Heizung- /Klimaanlage) (GJ) 01/ a Verdampfertemperatursensor Frischluft-/Umluftstellmotor Betriebsartenstellmotor Mischluftstellmotor Außentemperatursensor MOS-FET Kältemitteldrucksensor Bedieneinheit (EATC) A/C-Relais Gebläse- motorrelais Gebläsemotor Kompressor

18 Systemsteuerung (Manuelle Heizung- /Klimaanlage) (GJ) 01/ DLC-2 IC PCM KDS AMB Kompressor Gebläse- motorrelais FBCM EATC B+ Gebläse- motor MOS-FET

19 Systemsteuerung (Manuelle Heizung- /Klimaanlage) (GJ) 01/ DLC-2 IC EATC Verdampfer- temperatursensor Betriebsartenmotor Frischluft-/Umluftstellmotor Mischluftmotor Betriebsartenstellmotor Mischluftstellmotor

20 Blockschaltplan (Manuelle Heizung- /Klimaanlage) (GJ) 01/ a Frischluft-/Umluftstellmotor Betriebsartenstellmotor Mischluftstellmotor Gebläsemotor MOS-FET Gebläsemotorrelais Magnetkupplung FBCM IC PCM Kältemitteldrucksensor Außentemperatursensor Verdampfer- Temperatursensor Bedieneinheit (EATC)

21 Kompressorsteuerung (Manuelle Heizung- /Klimaanlage) (GJ) 01/ a A/C- Relais Kompres- sor AMB Verdampfer- temperatursensor EATC KDS IC FBCM AMB-Signal A/C-Signal PCM

22 Bedienungseinheit (Manuelle Heizung- /Klimaanlage) (GJ) 01/ a Frischluft- schalter Gebläseregler Betriebsarten- steller Umluftschalter Temperatur- regler Heckscheiben- heizungsschalter A/C-Schalter

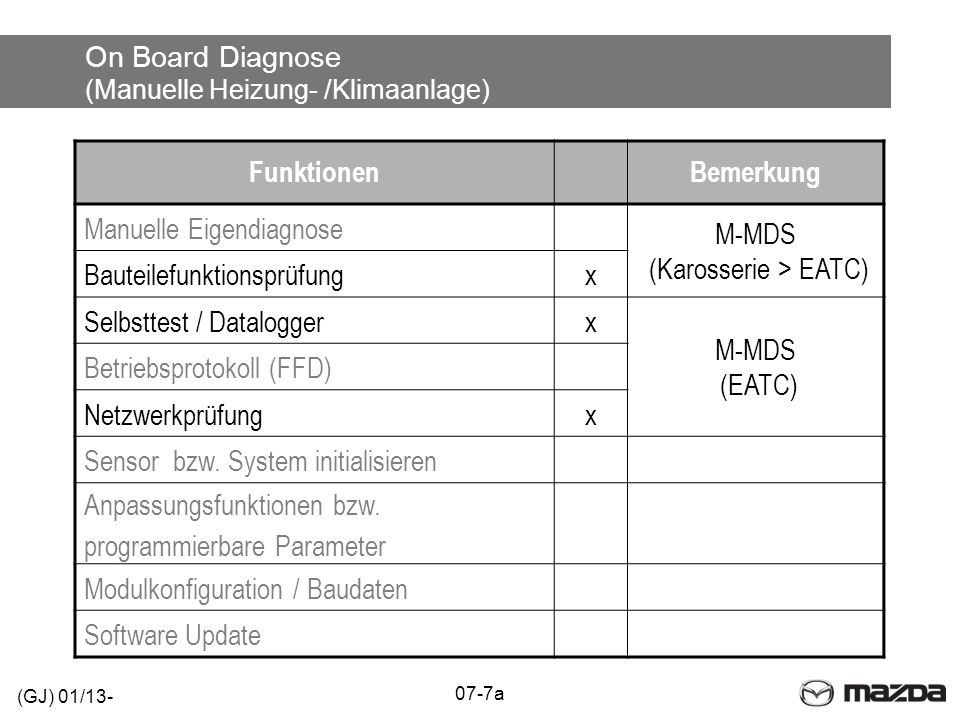

23 On Board Diagnose (Manuelle Heizung- /Klimaanlage) FunktionenBemerkung Manuelle Eigendiagnose M-MDS (Karosserie > EATC) Bauteilefunktionsprüfungx Selbsttest / Dataloggerx M-MDS (EATC) Betriebsprotokoll (FFD) Netzwerkprüfungx Sensor bzw. System initialisieren Anpassungsfunktionen bzw. programmierbare Parameter Modulkonfiguration / Baudaten Software Update 07-7a (GJ) 01/13-

24

25 Bauteileübersicht (Automatische Heizung- /Klimaanlage) (GJ) 01/ a Gebläsemotor Kältemitteldrucksensor Bedieneinheit (EATC) Gebläsemotor- relais A/C-Relais Kompressor Frischluft-/Umluftstellmotor Außentemperatursensor MOS-FET Sonnenlichtsensor Mischluftstellmotor (P) Betriebsartenstellmotor Verdampfertemperatursensor Mischluftstellmotor (D) Innenraumtemperaturensor

26 Heizungs- /Klimaeinheit (Automatische Heizung- /Klimaanlage) (GJ) 01/ a Expansionsventil Verdampfertemperatursensor Mischluftstellmotor (P) Verdampfer Mischluftstell- motor (D) MOS-FET Wärmetauscher Defrosterklappe Mischluftklappe Betriebsartenklappen Betriebsartenstellmotor PTC-Heizer (nicht Österreich) Betriebsarten- Kurvenscheibe

27 Systemsteuerung (Automatische Heizung- /Klimaanlage) (GJ) 01/ FBCM Gebläse- motorrelais Gebläse- motor MOS-FET Mischluft- stellmotor (D) Mischluft- stellmotor (P) A/C-Relais Magnetkupplung EATC PCM IC DLC-2 Kältemittel- drucksensor AMB IG1 B+ PTC (nicht Österreich)

28 Systemsteuerung (Automatische Heizung- /Klimaanlage) (GJ) 01/ Parksensormodul Frischluft-/Umluftmotor Sitzheizungsmodul Betriebsartenmotor Sonnenlichtsensor Verdampfer- temperatursensor Innenraum- temperatur- sensor EATC

29 Blockschalplan (Automatische Heizung- /Klimaanlage) (GJ) 01/ a Magnetkupplung A/C-Relais PCM Kältemitteldrucksensor FBCM IC Gebläsemotorrelais Gebläsemotor Sonnenlichtsensor AMB Mischluftstellmotor Betriebsartenstellmotor Frischluft-/ Umluftstellmotor Innenraum- Temperatursensor Verdampfer- temperatursensor MOS-FET

30 Gebläsemotorsteuerung (Automatische Heizung- /Klimaanlage) (GJ) 01/ a IC Ansteuerung FBCM Gebläse- motorrelais Gebläse- motor MOS-FET Bedieneinheit B+

31 Bedienungseinheit (Automatische Heizung- /Klimaanlage) Frischluft- schalter 07-5a Sitzheizungsschalter (P) Sitzheizungsschalter (D) Heckscheiben- heizungsschalter A/C-Schalter DUAL-Schalter Temperaturregler (P) Defrost-Schalter OFF- Schalter Gebläseregler Betriebsartenschalter Einparksensorenschalter Betriebsartenschalter Umluft- schalter Temperaturregler (D) AUTO-Schalter Uhr-Schalter (GJ) 01/13-

32 On Board Diagnose (Automatische Heizung- /Klimaanlage) FunktionenBemerkung Manuelle Eigendiagnose M-MDS (Karosserie > EATC) Bauteilefunktionsprüfungx Selbsttest / Dataloggerx M-MDS (EATC) Betriebsprotokoll (FFD) Netzwerkprüfungx Sensor bzw. System initialisieren Anpassungsfunktionen bzw. programmierbare Parameter Modulkonfiguration / BaudatenxIC > EATC / Software Update 07-7a (GJ) 01/13-

33 Airbagsystem

34 Konstruktionsübersicht Fahrerairbag-Befestigung mittels Klammern Einen Chrashzonensensor- und vier Seitenairbagsensoren Beifahrerairbag-Abschaltung (Standard) Gierratensensor (SAS-Modul) Längsbeschleunigungssensor (SAS-Modul) Crash-Sensor (SAS-Modul) Hybridgasgenerator für Kopf- /Schulterairbag 08-1a (GJ) 01/13-

35 Konstruktionsübersicht Gurtstraffer mit Kugelumlaufmechanismus und Gurtkraftbegrenzer Neue PID-Daten im Datalogger 08-1a (GJ) 01/13-

36 Bauteileübersicht (Innenraum) 08-1 (GJ) 01/13- Kopf- /Schulterairbag SAS-Modul Beifahrerairbag Fahrerairbag Spiralfedereinheit

37 Bauteileübersicht (Innenraum) 08-1 (GJ) 01/13- Airbagwarnlampe Gurtstraffer Seitenairbag

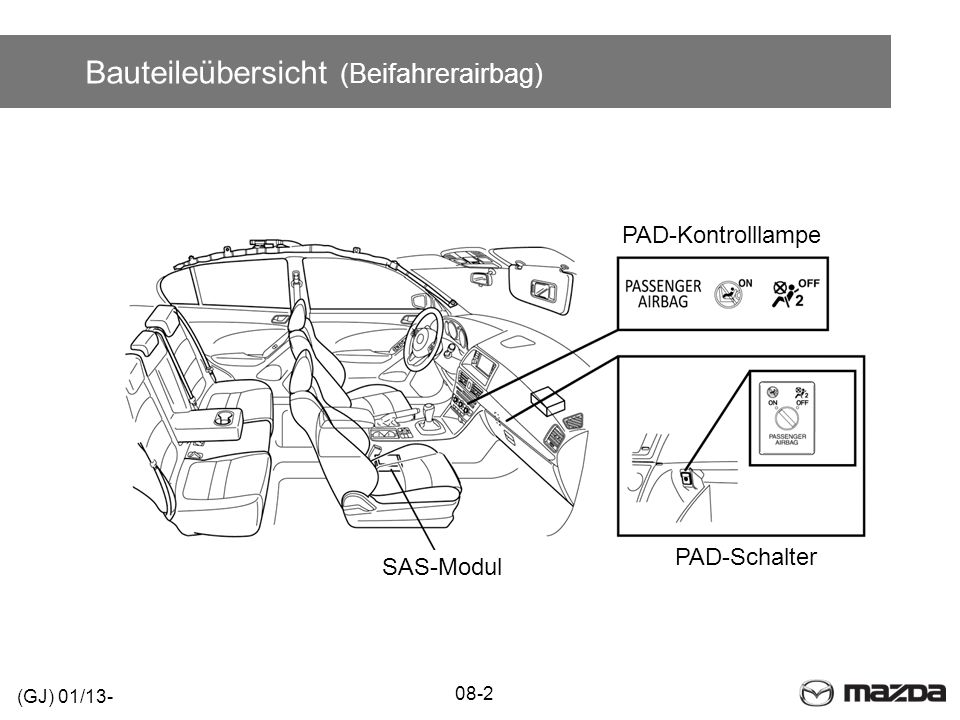

38 Bauteileübersicht (Beifahrerairbag) 08-2 (GJ) 01/13- SAS-Modul PAD-Kontrolllampe PAD-Schalter

39 Bauteileübersicht (Außen) 08-3 (GJ) 01/13- Seitenairbagsensor Seiten- airbagsensor Crashzonensensor

40 Systemsteuerung 08-4 (GJ) 01/13- PAD-Schalter DSCCAN-Bus IC B+ IG1 Warnlampe SAS-Modul Seitenairbag (D) Beifahrerairbag Verbindungskabel Seitenairbag (P) Fahrerairbag Kopf-/Schulterairbag (P) Kopf-/Schulterairbag (D) Gurtstraffer (D) Gurtstraffer (P)

41 Systemsteuerung 08-4 (GJ) 01/13- SAS-Modul Seitenairbagsensor (D) Crashzonensensor Seitenairbagsensor (P) Kurzschluss- brücke Sitz- belegungs- sensor Gurtschlossschalter Masseverbindung

42 Fahrerairbag (GJ) 01/ a

43 Fahrerairbag 08-5a (GJ) 01/13-

44 On Board Diagnose FunktionenBemerkung Manuelle EigendiagnosexKontrolllampe Bauteilefunktionsprüfung Selbsttest / Dataloggerx M-MDS (RCM) Betriebsprotokoll (FFD) Netzwerkprüfungx Sensor bzw. System initialisieren Anpassungsfunktionen bzw. programmierbare Parameter x---- / RCM Modulkonfiguration / BaudatenxRCM / RCM Software Update 08-5a (GJ) 01/13-

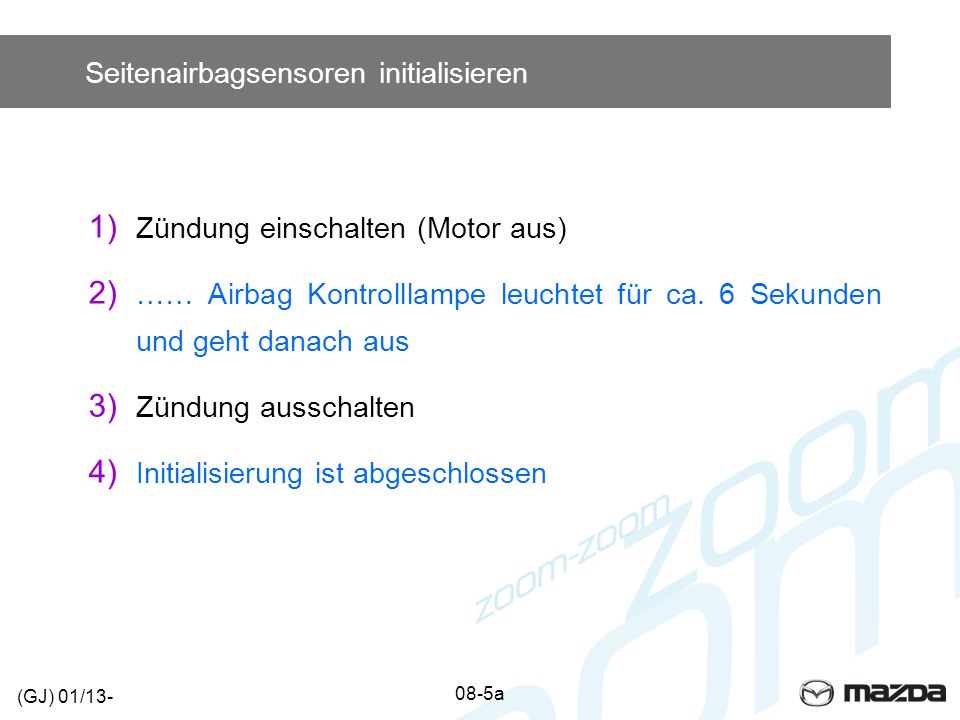

45 Seitenairbagsensoren initialisieren 1) Zündung einschalten (Motor aus) 2) …… Airbag Kontrolllampe leuchtet für ca. 6 Sekunden und geht danach aus 3) Zündung ausschalten 4) Initialisierung ist abgeschlossen 08-5a (GJ) 01/13-

46
