230 VAC N PE L S2 Jumo di eco L1N 2 3 67 rrw F1 brbl s 2 1 Schwimmer K1 2 1 Heizschlange Pt1000 bl br bl Wassertemperatursteuerung und Wasserniveauüberwachung.

Ähnliche Präsentationen


Präsentation zum Thema: "230 VAC N PE L S2 Jumo di eco L1N 2 3 67 rrw F1 brbl s 2 1 Schwimmer K1 2 1 Heizschlange Pt1000 bl br bl Wassertemperatursteuerung und Wasserniveauüberwachung."—  Präsentation transkript:

1 230 VAC N PE L S2 Jumo di eco L1N rrw F1 brbl s 2 1 Schwimmer K1 2 1 Heizschlange Pt1000 bl br bl Wassertemperatursteuerung und Wasserniveauüberwachung Wasserbecken

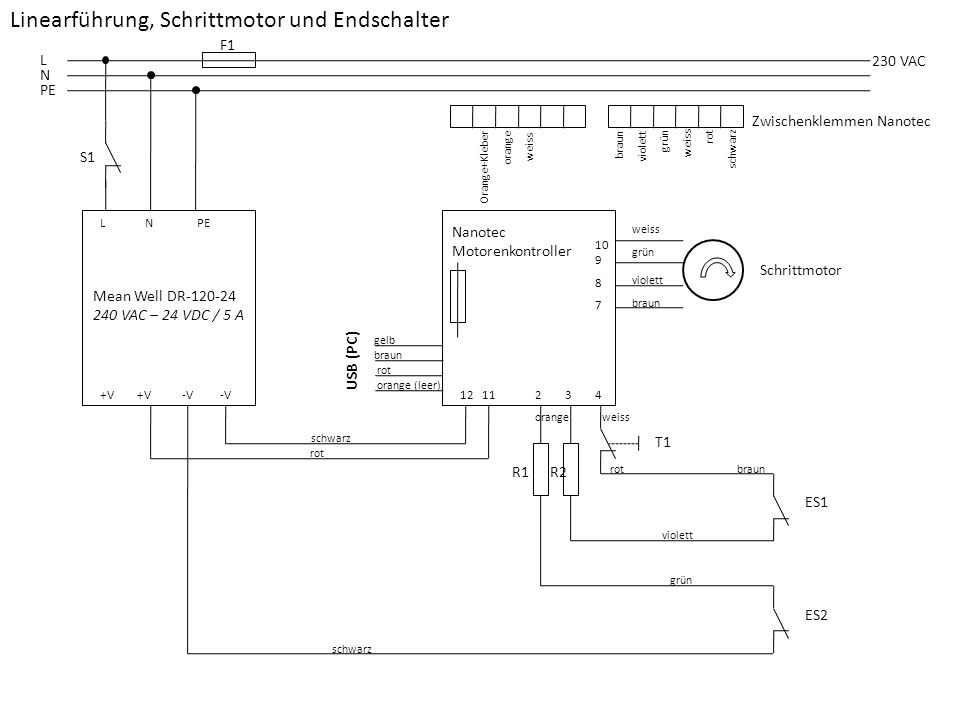

2 230 VAC N PE L S1 Linearführung, Schrittmotor und Endschalter Mean Well DR VAC – 24 VDC / 5 A LNPE +V -V schwarz rot weiss grün violett braun 234 ES1 ES2 schwarz orange R1R2 T1 grün violett rotbraun weiss Schrittmotor F1 Nanotec Motorenkontroller gelb braun rot orange (leer) USB (PC) Orange+Kleber orange weiss braun violett grün weiss rot schwarz Zwischenklemmen Nanotec

3 230 VAC N PE L S2 Motor und Querstromlüfter Optidrive LNPE 1256 weissbraun R3 Motor Querstromlüfter F1 7 braunweissgrün Potentiometer (Drehzahl)

4 Legende F1Schmelzsicherung 10 A R1Widerstand xx Ohm R2Widerstand xx Ohm R3Potentiometer (Drehzahl am Querstromlüfter) S1Hauptschalter (Linearführung) S2Hauptschalter (Querstromlüfter, Heizschlange) ES1Endschalter links (Linearführung) ES2Endschalter rechts (Linearführung) T1Taster (Start-Trigger Linearführung) K1Relais (Heizschlange)
