Licht und Beleuchtung im öffentlichen Raum

Ähnliche Präsentationen


Präsentation zum Thema: "Licht und Beleuchtung im öffentlichen Raum"—  Präsentation transkript:

1 Licht und Beleuchtung im öffentlichen Raum
Licht und Beleuchtung im öffentlichen Raum – Funktion und Gestaltungsmöglichkeiten Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

2 Licht und Beleuchtung im öffentlichen Raum
Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

3 Licht und Beleuchtung im öffentlichen Raum
Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

4 Licht und Beleuchtung im öffentlichen Raum
Systeme Seilleuchten Lichtmasten Kandelaber Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

5 Licht und Beleuchtung im öffentlichen Raum
Seilleuchten Höhe: 4 bis 11m Einsatzgebiet: Stadtgebiet inkl. Geh- und Radweg Vorteil: Montage mittig über Fahrbahn Typ Ringstraße AK86 Hochdruck-Metallhalogendampflampe 150W IP54 Lichtpunkthöhe: 11m Lichtpunktabstand: 25-32m Contur AS1 Hochdruck-Natriumdampflampe Hochdruck-Metallhalogendampflampe 70, 100, 150, 250W IP54 Lichtpunkthöhe: 6-9m Lichtpunktabstand: 25-35m Linea AS3 M/L Leuchtstoffröhre Hochdruck-Natriumdampflampe Hochdruck-Metallhalogendampflampe 2x18, 2x36, 70W IP65 Lichtpunkthöhe: 6m Lichtpunktabstand: 25-35m Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

6 Prof. Arch. Dipl.-Ing. Werner SCHÜTTMAYR (BKL, GGBL)
Robert OKENKA, 8BBBTH Prof. Arch. Dipl.-Ing. Werner SCHÜTTMAYR (BKL, GGBL)

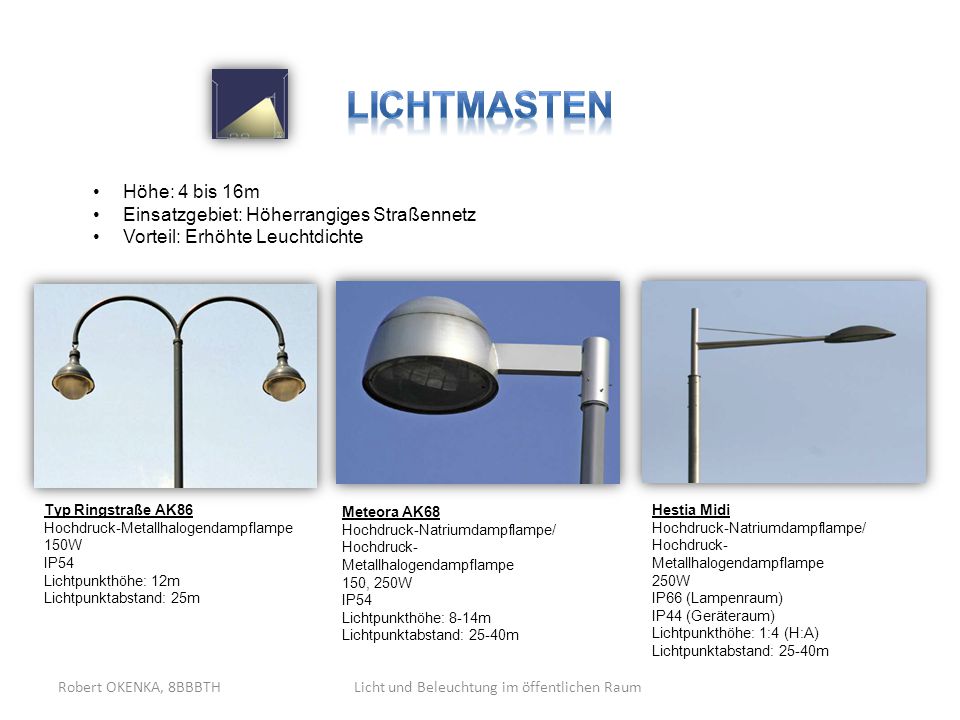

7 Licht und Beleuchtung im öffentlichen Raum
Lichtmasten Höhe: 4 bis 16m Einsatzgebiet: Höherrangiges Straßennetz Vorteil: Erhöhte Leuchtdichte Typ Ringstraße AK86 Hochdruck-Metallhalogendampflampe 150W IP54 Lichtpunkthöhe: 12m Lichtpunktabstand: 25m Meteora AK68 Hochdruck-Natriumdampflampe/ Hochdruck-Metallhalogendampflampe 150, 250W IP54 Lichtpunkthöhe: 8-14m Lichtpunktabstand: 25-40m Hestia Midi Hochdruck-Natriumdampflampe/ Hochdruck-Metallhalogendampflampe 250W IP66 (Lampenraum) IP44 (Geräteraum) Lichtpunkthöhe: 1:4 (H:A) Lichtpunktabstand: 25-40m Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

8 Licht und Beleuchtung im öffentlichen Raum
Lichtmasten Einsatzgebiet: Fahrbahn mit Konfliktzonen Vorteil: Erhöhte Sicherheit bei Konfliktzonen Tornado AK131F Hochdruck-Natriumdampflampe/ Hochdruck-Metallhalogendampflampe 70, 100, 150, 250W IP66 Lichtpunkthöhe: 6-12m Lichtpunktabstand: 25-50m Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

9 Licht und Beleuchtung im öffentlichen Raum
LED Testanlage Einsatzgebiet: Fahrbahn, Geh- und Radwege Vorteil: Erhöhte Leuchtdichte und Farbwiedergabe Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

10 Licht und Beleuchtung im öffentlichen Raum
LED Masten Höhe: 4m Einsatzgebiet: Derzeit vorwiegend dekorative Beleuchtung Lichtstele Vindobone 4000 LED LED Modul 15x2W IP54 Lichtpunkthöhe: 12m Lichtpunktabstand: 25m Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

11 Licht und Beleuchtung im öffentlichen Raum
Kandelaber Höhe: 3 bis 6m Einsatzgebiet: Fahrbahn und Parkanlagen Vorteil: Städtebauliche Anpassung Ringstraßenkandelaber Hochdruck-Metallhalogendampflampe 70W IP43 Lichtpunkthöhe: 4,5m, freistehend Lichtpunktabstand: 18m MiniMilewide Hochdruck-Metallhalogendampflampe 35, 60, 70W IP65 Lichtpunkthöhe: 3-5m Lichtpunktabstand: 20m Meteora AK66 Hochdruck-Natriumdampflampe Hochdruck-Metallhalogendampflampe/ 70, 100, 150, 250W IP54 Lichtpunkthöhe: 6-11m Lichtpunktabstand: 25-40m Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

12 Licht und Beleuchtung im öffentlichen Raum
Höchstdrucklampe Einsatzgebiet: KFZ Scheinwerfer Vorteil: Tagesähnliches Licht Nachteil: Teilweise Blendung des Gegenverkehrs Xenon-Bogenlampe Gasentladungslampe 35W Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

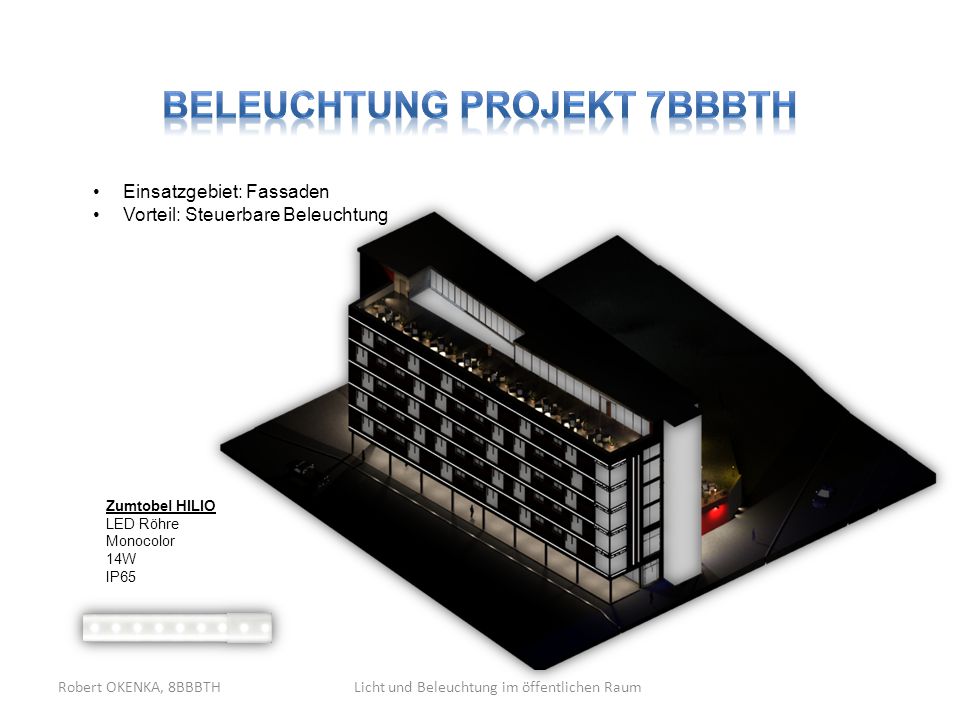

13 Beleuchtung Projekt 7BBBTH
Einsatzgebiet: Fassaden Vorteil: Steuerbare Beleuchtung Zumtobel HILIO LED Röhre Monocolor 14W IP65 Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

14 Beleuchtung Projekt 7BBBTH
Einsatzgebiet: Terrasse Vorteil: Steuerbare Beleuchtung Oaks Lighting Bollard LED Pfostenleuchte 60W IP44 Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

15 Beleuchtung Projekt 7BBBTH
Einsatzgebiet: Treppen Vorteil: Vermeidung von Fehltritten durch akzentuiertes Licht Zumtobel CARDAN LED LED Strahler stufenlos schwenkbar (±30°) Monocolor 36W Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum

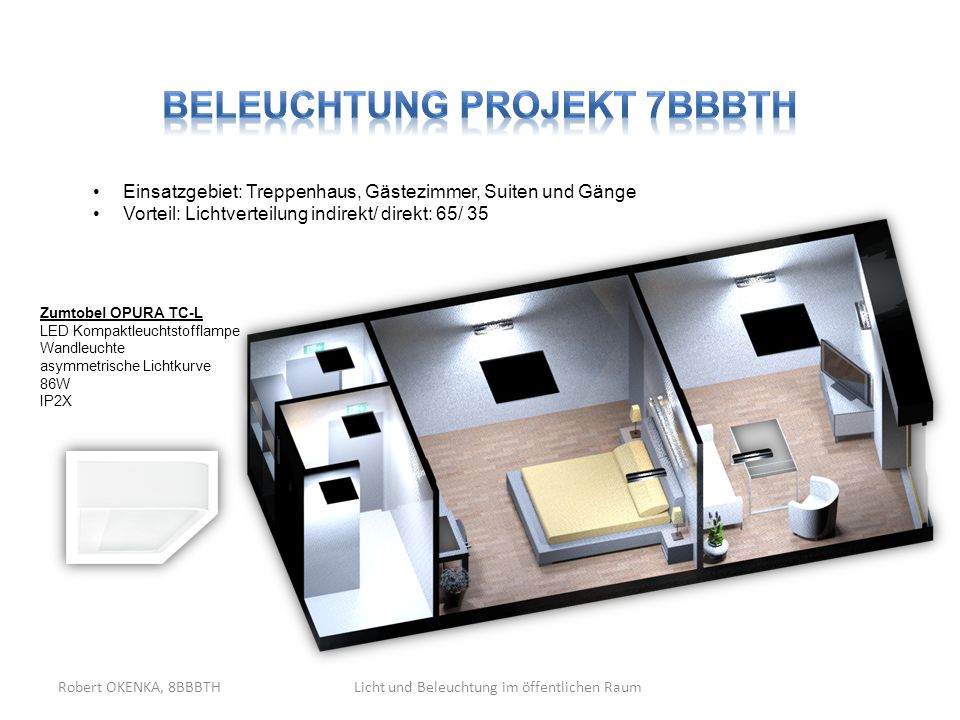

16 Beleuchtung Projekt 7BBBTH
Einsatzgebiet: Treppenhaus, Gästezimmer, Suiten und Gänge Vorteil: Lichtverteilung indirekt/ direkt: 65/ 35 Zumtobel OPURA TC-L LED Kompaktleuchtstofflampe Wandleuchte asymmetrische Lichtkurve 86W IP2X Robert OKENKA, 8BBBTH Licht und Beleuchtung im öffentlichen Raum
