1 Autodesk® AutoCAD® Civil 3D® 2016 Country Kit Deutschland What’s new? Gerald Leonhardt CADsys Vertriebs- und Entwicklungs GmbH

2 © 2014 Autodesk Grundlagen Kennzeichnung der neuen Stile: Alle in Version 2016 neu erstellten oder erweiterten Stile sind wie folgt benannt: Stilname [2016] Neue Stile können in Bestandsprojekte importiert werden. Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

3 © 2014 Autodesk Linientypen Neue Linienartendateien für Versorgungsleitungen gemäß RE 2012 C3D_RE2012.LIN Wird teilweise verwendet im Bereich „Kanal“, weitere Layer sind individuell anzulegen. Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Quelle: RE 2012, FGSV-Verlag

4 © 2014 Autodesk Elementkanten Neue Stile für Elementkanten Fahrbahn links / rechts [2016] Graben links / rechts [2016] Lärmschutzwall links / mittig / rechts [2016] Lärmschutzwand links / mittig / rechts [2016] Darstellung im Lageplan: Volllinie Darstellung im Höhenplan: gemäß RE 2012 Projektion der Elementkanten aus Profilkörper in den Höhenplan liefert RE- gerechte Darstellungen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

5 © 2014 Autodesk Projektionsstile Neue Stile für die Projektion von Objekten Alle Objekte [2016] Projektion 3D-Objekte – Ansicht von vorn [2016] Projektion 3D-Objekte – Schnittfläche [2016] Projektion Polylinie [2016] Projektion Vermessungspunkt [2016] Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

6 © 2014 Autodesk Codestilsätze Anpassung der Codestilsätze gemäß RStO12 und Darstellung Lageplan Neue Codes für weitere Querschnittsbestandteile eingefügt Alle Verknüpfungen auf den Darstellungsstil „RSTO“ (Volllinie) gesetzt Neuer Stil „Darstellung Lageplan InfraWorks [2016]“ und neue Verknüpfungsstile zum Datenaustausch mit InfraWorks Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

7 © 2014 Autodesk Beschriftungsstile für Geländemodelle Stile erweitert für die Ausgabe mit 2 oder 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

8 © 2014 Autodesk Tabellenstile für Geländemodelle Tabellen für Neigungs- und Wasserscheidenanalyse angepasst Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

9 © 2014 Autodesk Orthogonalbemassung Neuer Achsstil Orthogonalbemassung [2016] Neuer Beschriftungssatz Beschriftung Achsen Orthogonalbemassung [2016] Neue Beschriftungsstile für Stationsversätze Orthogonalbemassung – Beginn Messstrecke [2016] Orthogonalbemassung – Ende Messstrecke [2016] Orthogonalbemassung – Messpunkte links [2016] Orthogonalbemassung – Messpunkte rechts [2016] Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

10 © 2014 Autodesk Höhenplanstile Stile überarbeitet und erweitert Überhöhungen 1:1, 1:5 und 1:10 in Achsrichtung entgegen Achsrichtung (Bandkopf ist an der richtigen Stelle) Beschriftungseinstellungen verbessert Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

11 © 2014 Autodesk Höhenplan-Beschriftungsstile Stationshöhe Beschriftungsstile erweitert für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

12 © 2014 Autodesk Höhenplan-Beschriftungsstile Tiefe Beschriftungsstile erweitert für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

13 © 2014 Autodesk Höhenplan – Bänder Grundeinstellungen aller Bänder (Layer, Schriftsätze) überarbeitet Erweiterung der Bänder für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

14 © 2014 Autodesk Höhenplan – Bandsätze Bandsätze überarbeitet und erweitert für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

15 © 2014 Autodesk Querprofilplanstile Stile überarbeitet und erweitert Überhöhungen 1:1 Ansicht von links nach rechts Ansicht von rechts nach links – gespiegelt (Bandkopf ist an der richtigen Stelle) Beschriftungseinstellungen verbessert Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

16 © 2014 Autodesk Querprofilplan-Beschriftungsstile Abstand und Höhe Beschriftungsstile erweitert für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

17 © 2014 Autodesk Querprofilplan – Bänder Grundeinstellungen aller Bänder (Layer, Schriftsätze) überarbeitet Erweiterung der Bänder für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

18 © 2014 Autodesk Querprofilplan – Bandsätze Bandsätze überarbeitet und erweitert für 2 und 3 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

19 © 2014 Autodesk Kanal Erweiterung um die Bereiche Druckleitungen Neue Linienartendatei „C3D-Druckleitung nach DIN 2425.LIN“ Komponentenlisten für Druckleitungen Haltungsstile für Druckleitungen Erweiterung um den Bereich Elektroleitungen Komponentenlisten für Elektroleitungen Haltungsstile für Elektroleitungen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

20 © 2014 Autodesk Kanal – Komponentenlisten Überarbeitung und Erweiterung Komponentenlisten für Druckleitungen Komponentenlisten für Elektroleitungen Neues Material für Elektroleitungen – Schutzrohr nach DIN16873 und DIN Gas und Trinkwasser so erweitert, dass am Anfang und Ende die Knotenpunktdarstellung erfolgt Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

21 © 2014 Autodesk Kanal - Haltungsstile Überarbeitung und Erweiterung der Haltungsstile Layer überarbeitet, neue Layerfilter Neuer Layer für den Wasserstand Haltungsstile für Druckleitungen (MW, RW, SW) Haltungsstile für Elektroleitungen Haltungsstil für GAS im Einzellinienverfahren geändert Haltungsstil für TW im Einzellinienverfahren geändert Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

22 © 2014 Autodesk Kanal – Haltungsbeschriftungsstile - Lageplan Neue Beschriftungsstile Haltung – MW Druckleitung geplant / vorhanden Haltung – RW Druckleitung geplant / vorhanden Haltung – SW Druckleitung geplant / vorhanden Funktionieren nur mit den PEHD Sortimenten SDR 11 und 17 Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

23 © 2014 Autodesk Kanal – Haltungsbeschriftungsstile - Querprofilplan Neue Beschriftungsstile Haltung – ELT geplant / vorhanden Haltung – GAS geplant / vorhanden Haltung – MW geplant / vorhanden Haltung – RW geplant / vorhanden Haltung – SW geplant / vorhanden Haltung – TW geplant / vorhanden Ausgabe mit 2 Nachkommastellen Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

24 © 2014 Autodesk Kanal – Haltungsbeschriftungsstile - Höhenplan Neue Beschriftungsstile für kreuzende Haltungen Haltungsungsangaben Sohlhöhen für die Netztypen ELT, GAS MW, RW, SW und TW geplant / vorhanden Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

25 © 2014 Autodesk Kanal – Haltungsbeschriftungsstile - Höhenplan Neue Beschriftungsstile für Anschlusshaltungen Haltungsungsangaben Sohlhöhen für die Netztypen MW, RW und SW geplant / vorhanden Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

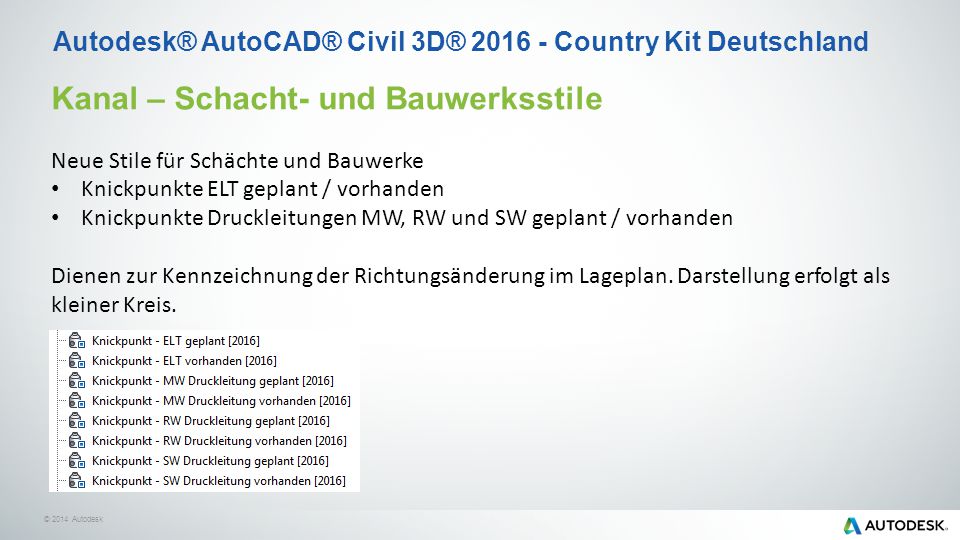

26 © 2014 Autodesk Kanal – Schacht- und Bauwerksstile Neue Stile für Schächte und Bauwerke Knickpunkte ELT geplant / vorhanden Knickpunkte Druckleitungen MW, RW und SW geplant / vorhanden Dienen zur Kennzeichnung der Richtungsänderung im Lageplan. Darstellung erfolgt als kleiner Kreis. Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

27 © 2014 Autodesk Kanal – Schacht- und Bauwerksbeschriftungsstile Neue und überarbeitet Beschriftungsstile für Anschlussschächte und -punkte Höhenangaben der Anschlussschächte mit 2 Nachkommastellen Angabe der Sohlhöhe am Anschlusspunkt Stile für MW, RW und SW geplant / vorhanden Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

28 © 2014 Autodesk Kanal – Schacht- und Bauwerksbeschriftungsstile Überarbeitet Beschriftungsstile für Schächte Höhenangaben mit 2 Nachkommastellen Stile für MW, RW und SW geplant / vorhanden Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

29 © 2014 Autodesk Kanal – Schacht- und Bauwerkstabelle Überarbeitete Tabelle für Schächte und Bauwerke Höhenangaben mit 2 Nachkommastellen Ausgabe der Schachtmitte Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

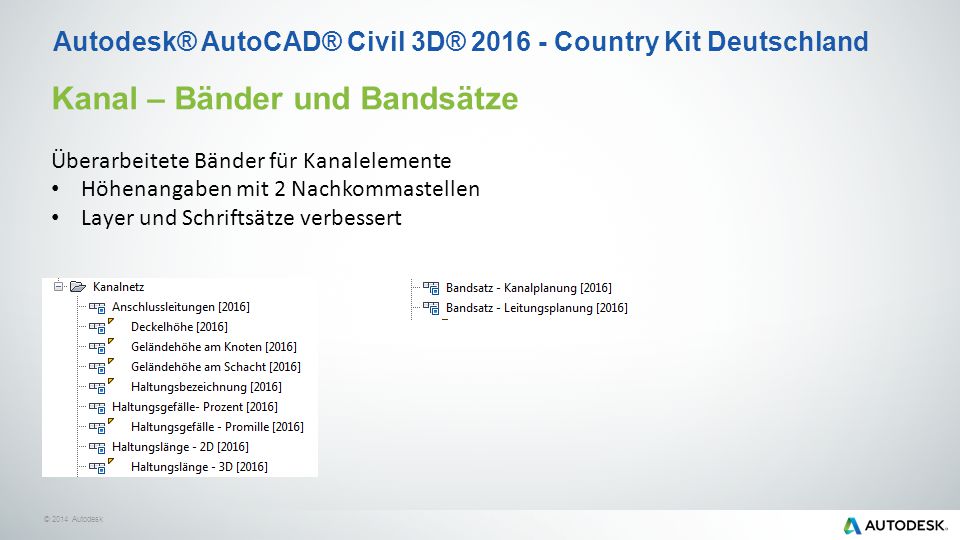

30 © 2014 Autodesk Kanal – Bänder und Bandsätze Überarbeitete Bänder für Kanalelemente Höhenangaben mit 2 Nachkommastellen Layer und Schriftsätze verbessert Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland

31 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Planausgabe Anpassung des linken Randes auf 25 mm (gemäß RE2012) Anpassung der Faltmarken Integration der Nordpfeile in die Lageplan-Vorlagen

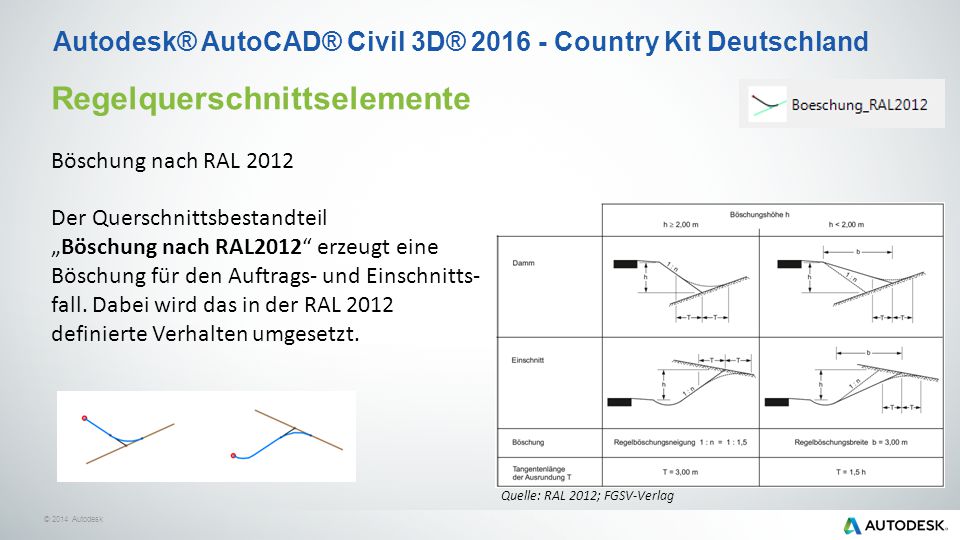

32 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnittselemente Böschung nach RAL 2012 Der Querschnittsbestandteil „Böschung nach RAL2012“ erzeugt eine Böschung für den Auftrags- und Einschnitts- fall. Dabei wird das in der RAL 2012 definierte Verhalten umgesetzt. Quelle: RAL 2012; FGSV-Verlag

33 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnittselemente Palisade und Pflanzring Erweiterung der Randbefestigungen um zusätzliche Elemente Palisade mit Betonfundament beidseitig Pflanzring einfach versetzt

34 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnittselemente Variable Schicht Der Querschnittsbestandteil „variable Schicht“ bietet die Möglichkeit neben der Bereite und Dicke auch die Neigungen aller vier Seiten einzeln zu steuern.

35 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnittselemente Entwässerungselement Der Querschnittsbestandteil „Entwässerungselement_1“ kann für den Bereich der Planumsentwässerung eingesetzt werden.

36 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnittselemente Frostschutzschicht mit Planumsknick Der Querschnittsbestandteil „FSS-Planumsknick_gesamt“ dient zur Erstellung einer Frostschutzschicht mit Planumsknick. Die Anordnung erfolgt zentriert an den Regelquerschnitt. Der Querschnittsbestandteil „FSS_Planumsknick_einseitig“ funktioniert prinzipiell wie der „FSS_Planumsknick_gesamt“. Es wird aber immer nur die Geometrie der ausgewählten Seite erzeugt. Trotzdem sind die Abmessungen der anderen Seite zu definieren, da nur so die Berechnung richtig erfolgen kann.

37 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Regelquerschnitte für Kreuzungen Überarbeitung der Regelquerschnitte für die Kreuzungskonstruktion Codestilsätze nach RStO und Abstimmung auf Codestilsatz „Darstellung Lageplan [2016]“ Hochbord Gehweg Auf- und Abtragsböschung

38 © 2014 Autodesk Autodesk® AutoCAD® Civil 3D® Country Kit Deutschland Deutsche Regelwerke für den Straßenbau Bezug über den FGSV Verlag
