Frank Nachtrab104. 05. 2006Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Optimized THL-Masks for the Medipix-Quad 04. 05. 2006.

Ähnliche Präsentationen


Präsentation zum Thema: "Frank Nachtrab104. 05. 2006Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Optimized THL-Masks for the Medipix-Quad 04. 05. 2006."—  Präsentation transkript:

1 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Optimized THL-Masks for the Medipix-Quad Frank Nachtrab Physikalisches Institut, Abt. IV Friedrich-Alexander-Universität Erlangen

2 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg CT with the Quad

3 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Ringartefacts in CT Problem: variations in lower threshold lead to differing counting behavior for every pixel (‘gain’) -> ringartefacts in computed tomography

4 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Equalization with Noise

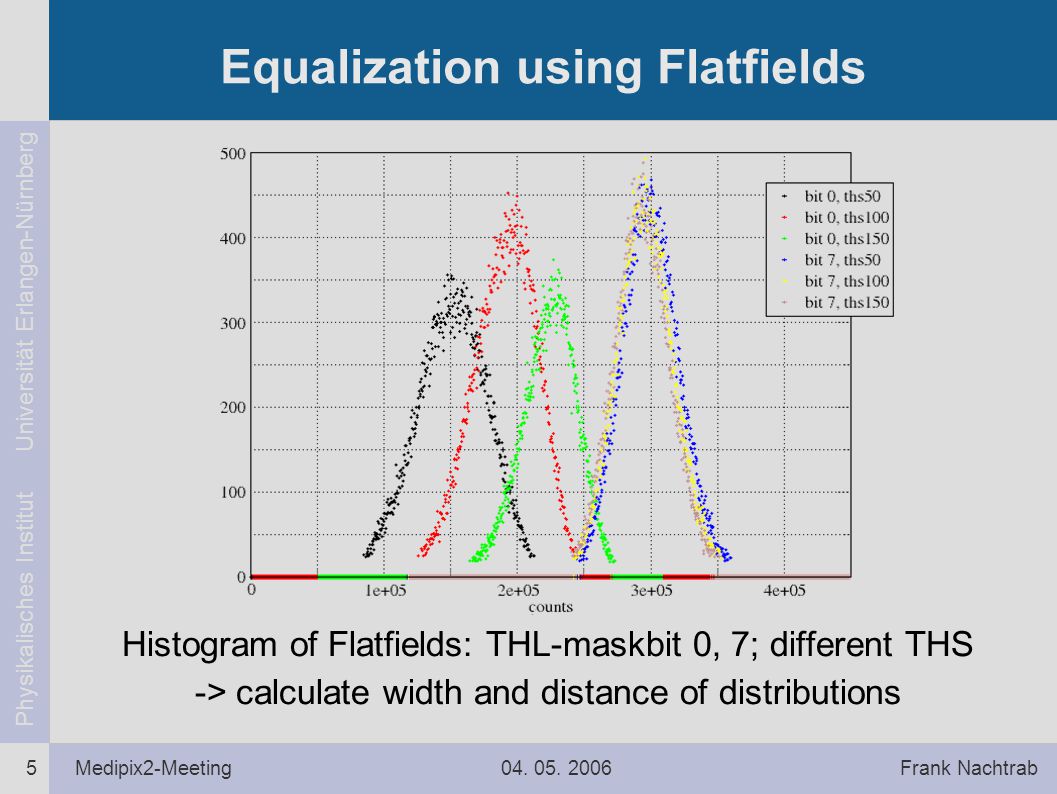

5 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Equalization using Flatfields Histogram of Flatfields: THL-maskbit 0, 7; different THS -> calculate width and distance of distributions

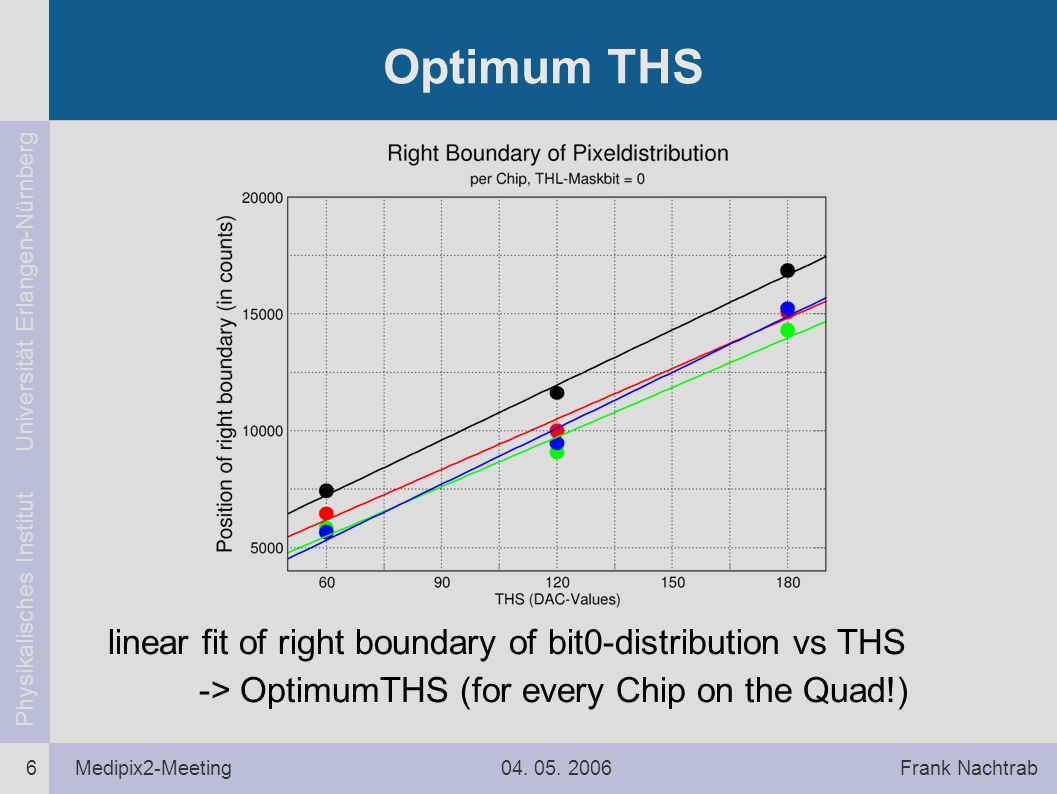

6 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Optimum THS linear fit of right boundary of bit0-distribution vs THS -> OptimumTHS (for every Chip on the Quad!)

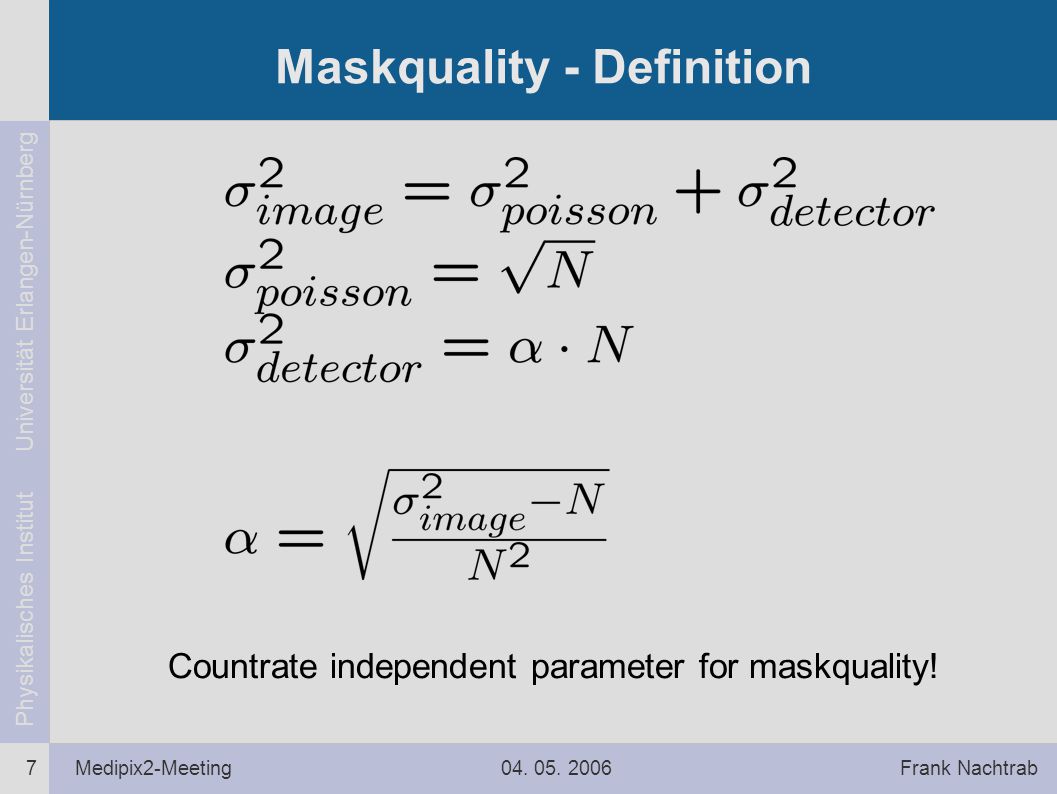

7 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Maskquality - Definition Countrate independent parameter for maskquality!

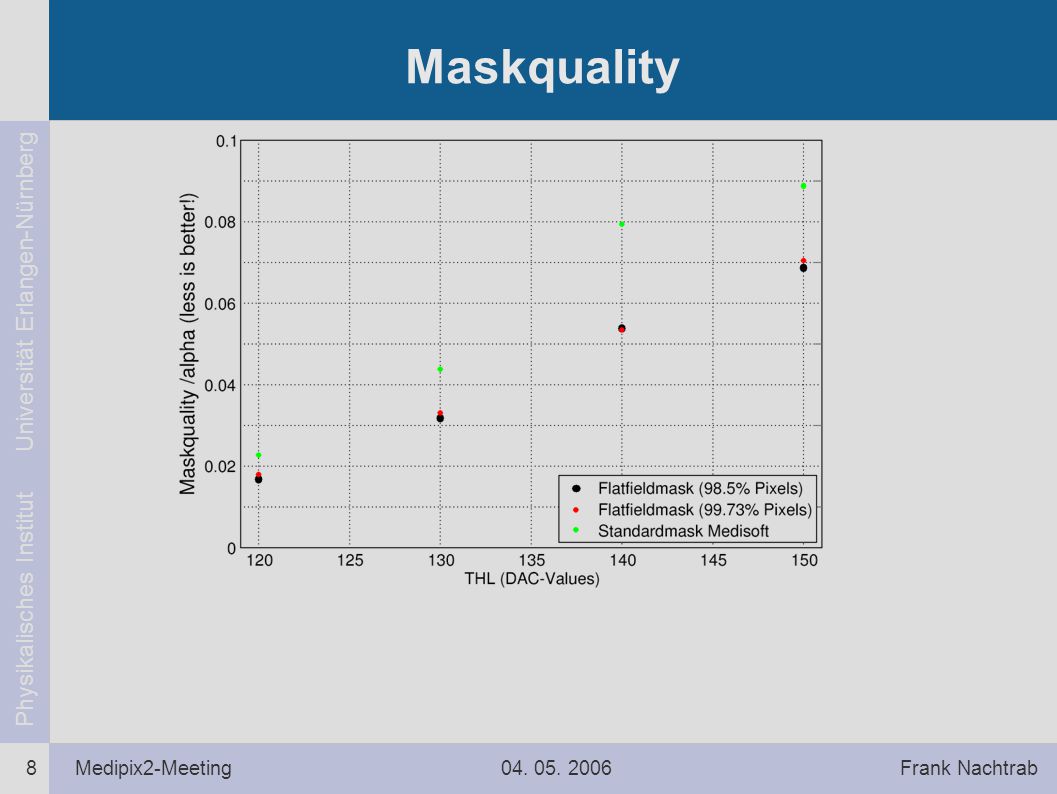

8 Frank Nachtrab Medipix2-Meeting Physikalisches Institut Universität Erlangen-Nürnberg Maskquality
