Biomechanik Miriam Ködderitzsch-Frank Biomechanische Untersuchungsmethoden.

Ähnliche Präsentationen


Präsentation zum Thema: "Biomechanik Miriam Ködderitzsch-Frank Biomechanische Untersuchungsmethoden."—  Präsentation transkript:

1 Biomechanik Miriam Ködderitzsch-Frank Biomechanische Untersuchungsmethoden

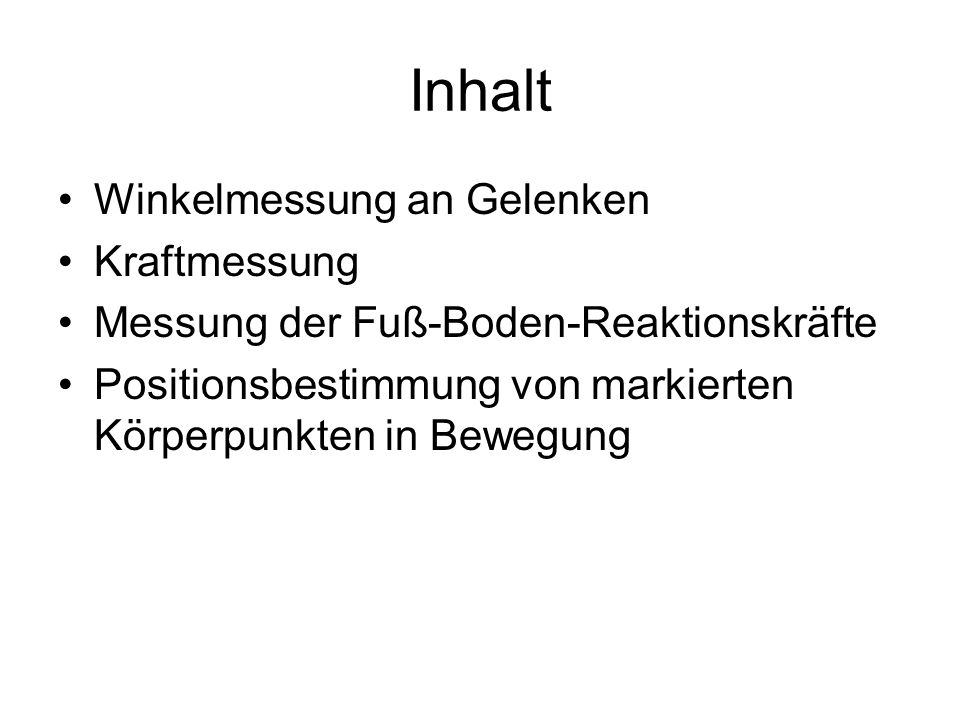

2 Inhalt Winkelmessung an Gelenken Kraftmessung Messung der Fuß-Boden-Reaktionskräfte Positionsbestimmung von markierten Körperpunkten in Bewegung

3 Winkelmessung an Gelenken Bewegliche Lineale – mechanische Winkelmesser Gehen – Goniometer Elektromechanische oder optotronische Bauelemente Optisches Raster im Strahlengang bei Lichtschranke Problem: Verschiebungen auf der Haut u. geringe Bewegungsfreiheit Ganganalysesysteme: Winkelermittlung

4 Kraftmessung Verformung, Längenänderung, direkt elektrische Spannungsänderung proportional zur Größe der Kraft Am Einfachsten: Feederwagen, Gewichte Weiterentwicklung: Kraftmessdosen, Kraftsensoren, diese nutzen Eigenschaften der Dehnungsmessstreifen oder den piezoelektrischen Effekt.

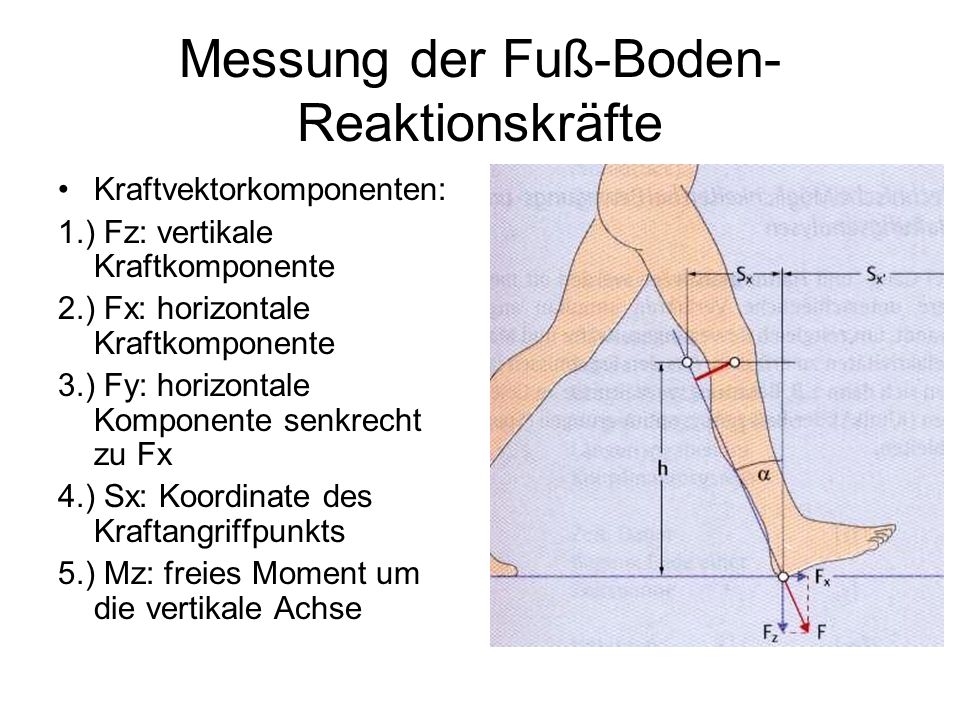

5 Messung der Fuß-Boden- Reaktionskräfte Kraftvektorkomponenten: 1.) Fz: vertikale Kraftkomponente 2.) Fx: horizontale Kraftkomponente 3.) Fy: horizontale Komponente senkrecht zu Fx 4.) Sx: Koordinate des Kraftangriffpunkts 5.) Mz: freies Moment um die vertikale Achse

6 Reaktionskräfte Je weiter der Vektor hinter dem Kniegelenk verläuft, desto stärker ist das Flexionsmoment. Inversive Dynamik Ganganalyse

7 Positionsbestimmung von markieren Körperpunkten in Bewegung Zeitlupenstudien Zeitraffer Fotografische Verfahren Einzelbildkamera Hochgeschwindigkeitska mera Stroboskop-Belichtung Videotechnische Verfahren: Reflektorelemente Lichtsender Videoaufzeichnung Highspeed-Video Optoelektronische Verfahren: Fotosensoren Akustoelektronische Verfahren: Ultraschallsender
