1 Elektrizitätslehre Lösungen

2 10 Aufgaben

3 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben

4 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung:

5 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung:

6 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung:

7 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung:

8 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung:

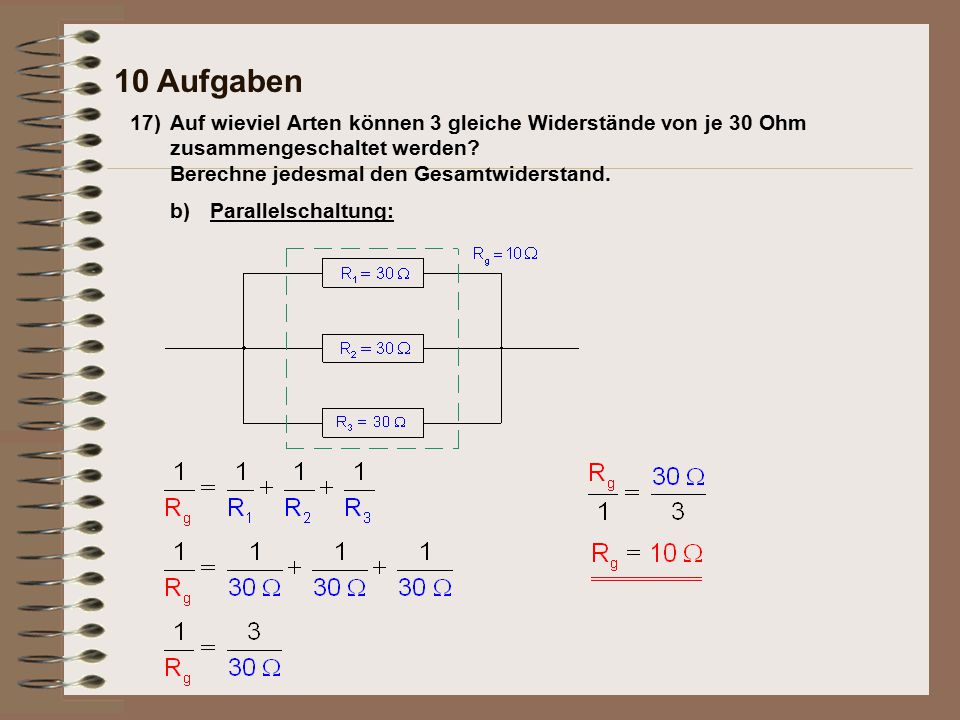

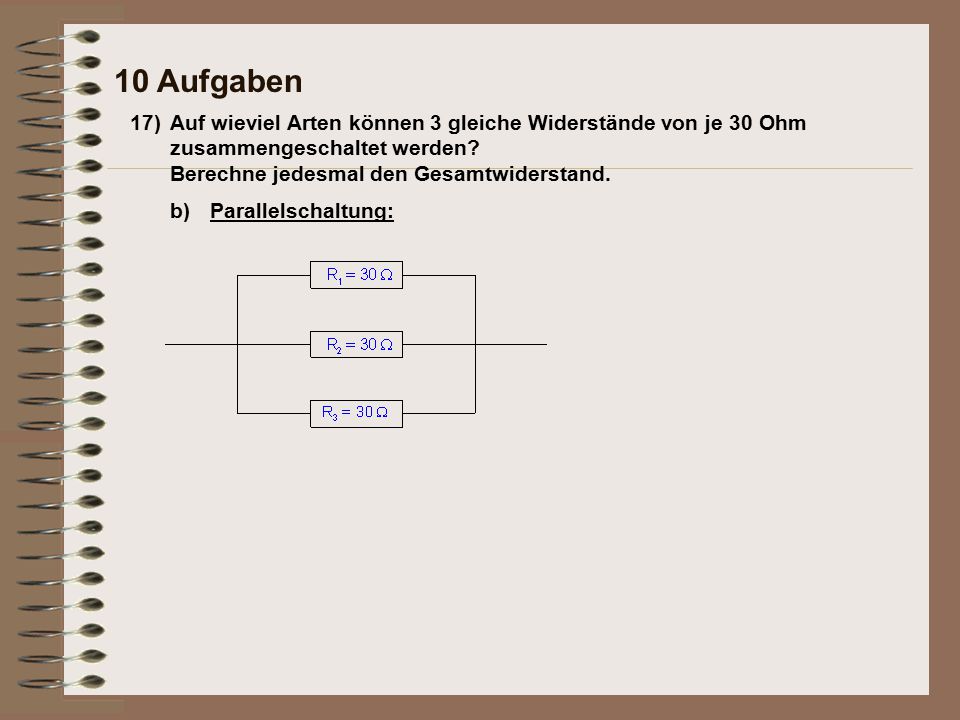

9 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben b)Parallelschaltung:

10 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben b)Parallelschaltung:

11 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Parallelschaltung:b)

12 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Parallelschaltung:b)

13 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Parallelschaltung:b)

14 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Parallelschaltung:b)

15 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Parallelschaltung:b)

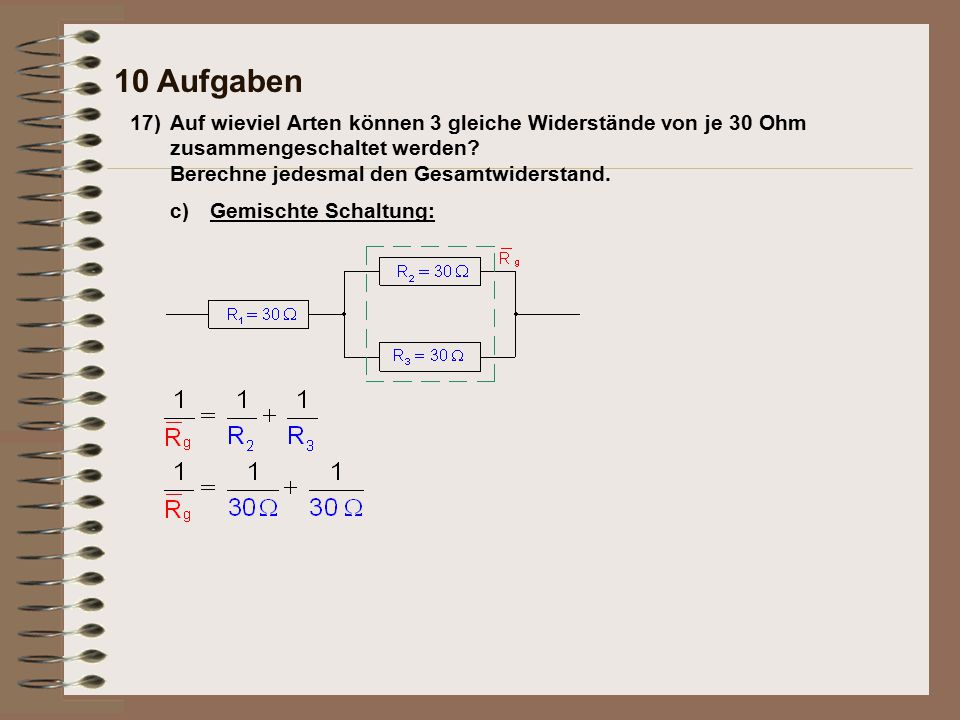

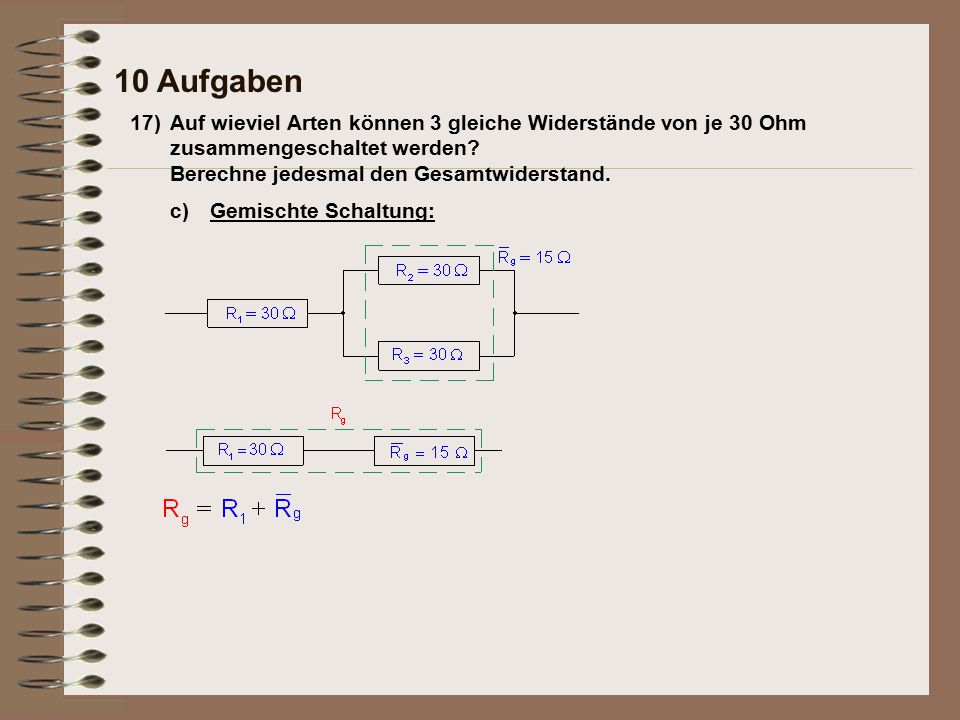

16 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

17 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

18 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

19 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

20 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

21 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

22 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

23 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

24 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

25 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

26 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:c)

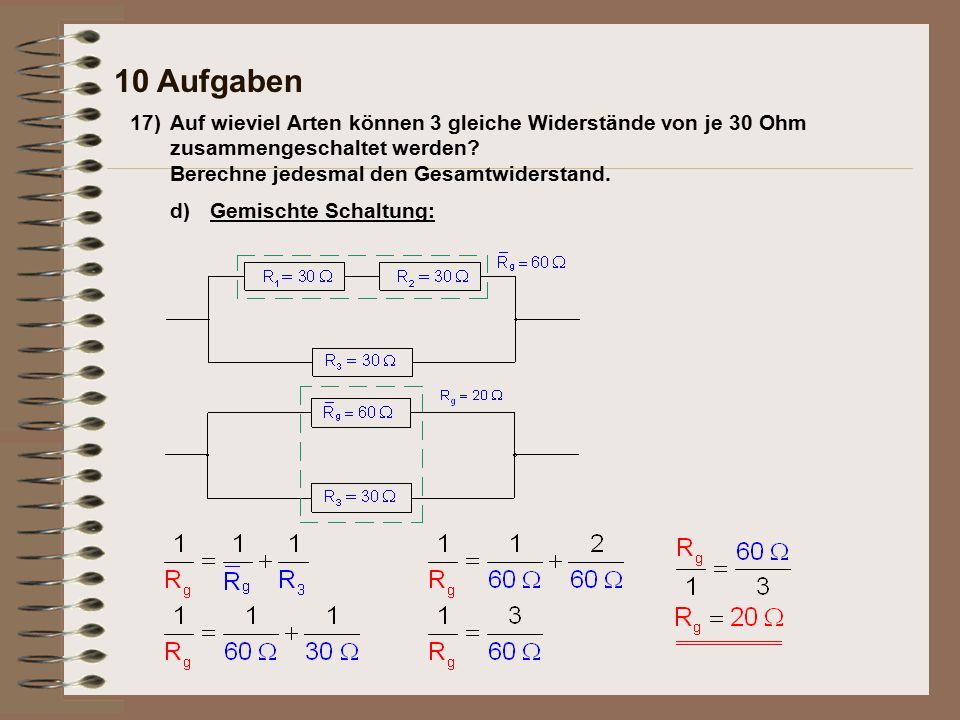

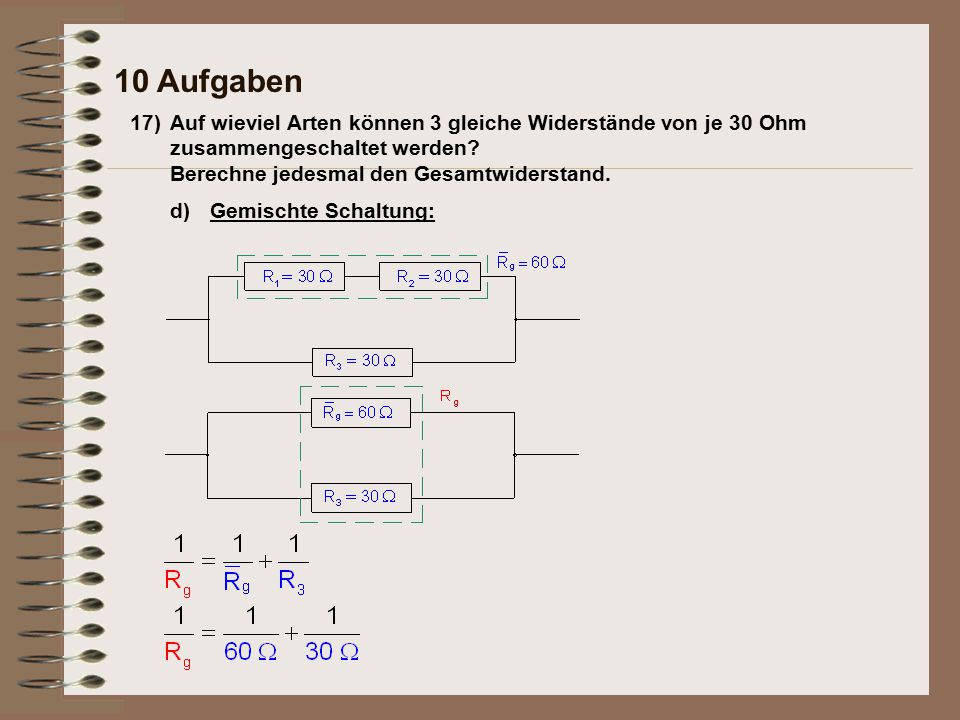

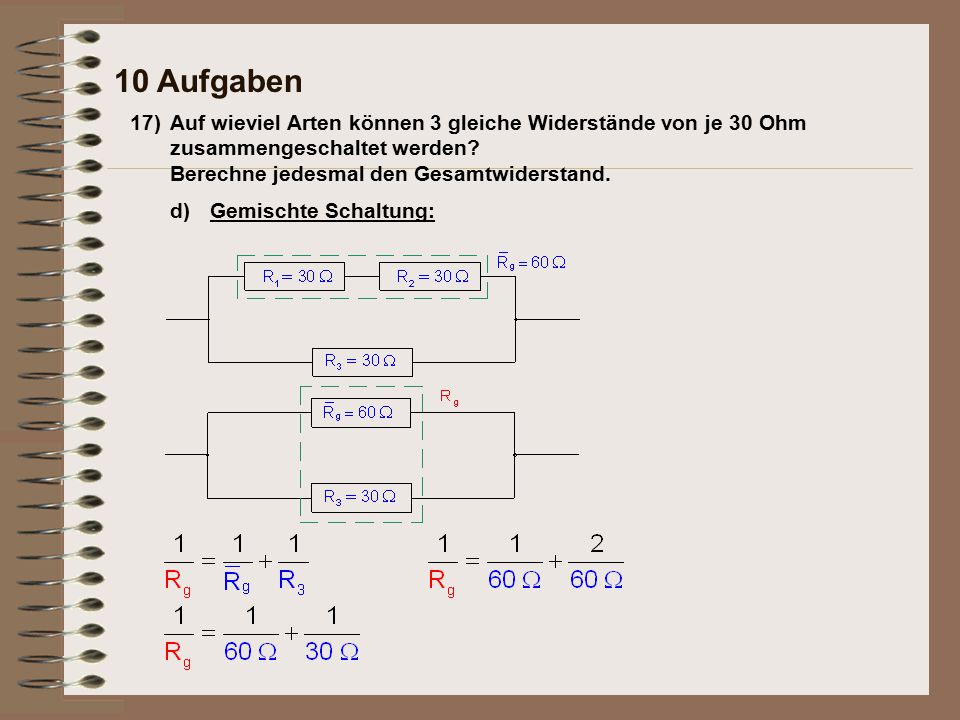

27 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

28 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

29 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

30 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

31 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

32 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

33 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

34 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

35 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

36 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

37 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben Gemischte Schaltung:d)

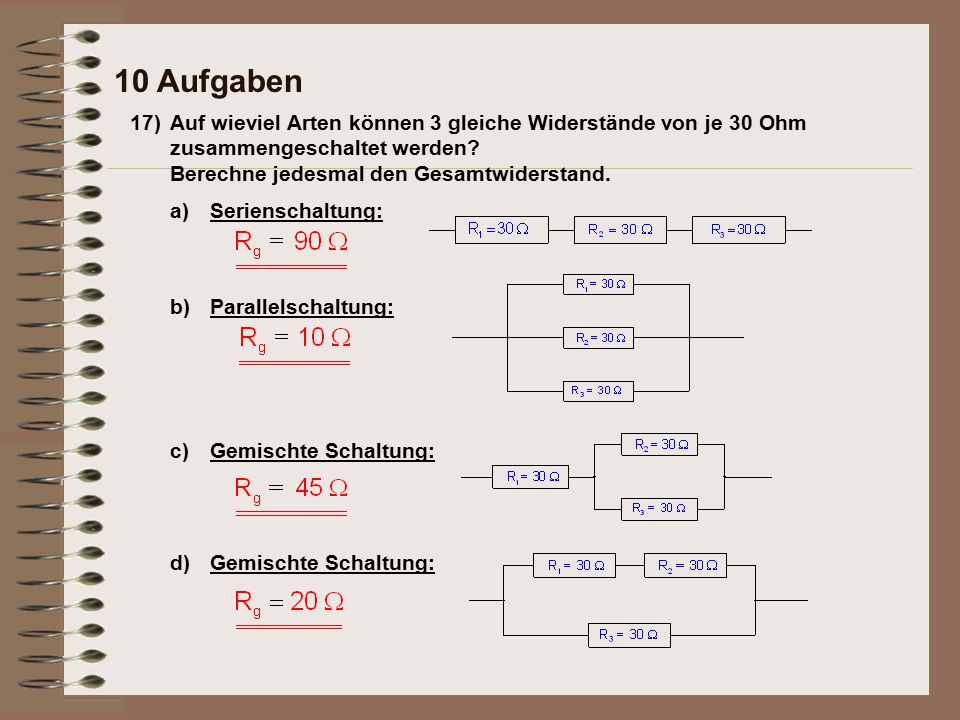

38 17)Auf wieviel Arten können 3 gleiche Widerstände von je 30 Ohm zusammengeschaltet werden? Berechne jedesmal den Gesamtwiderstand. 10 Aufgaben a)Serienschaltung: Parallelschaltung:b) Gemischte Schaltung:c) Gemischte Schaltung:d)
