1 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ®

2 SICHERHEIT, QUALITÄT, DOM. DOM Protector®: der elektronische Schließzylinder mit höchster mechanischer Sicherheit und allen Vorteilen von elektronischen Schließanlagen Konzept Komfort Organisation des Zutritts Vergabe von Zeitzonen Sicherheit bei Schlüsselverlust Hoher Kopierschutz Schutz gegen herkömmliche Einbruchsmethoden (z.. Schlagtechnik)

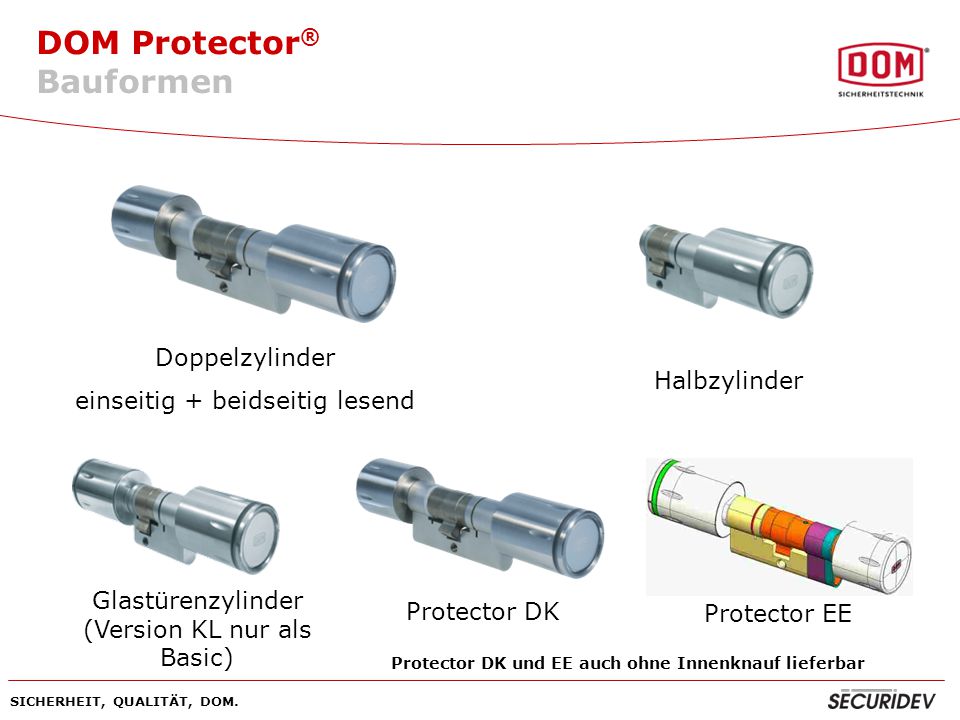

3 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Bauformen Doppelzylinder einseitig + beidseitig lesend Halbzylinder Glastürenzylinder (Version KL nur als Basic) Protector DK Protector EE Protector DK und EE auch ohne Innenknauf lieferbar

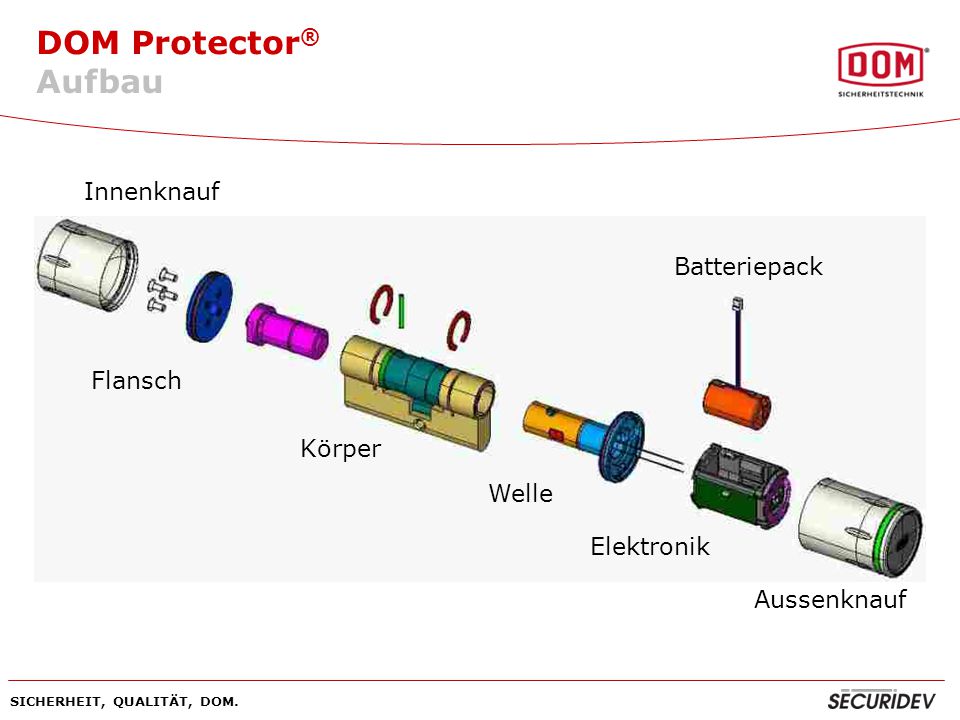

4 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Aufbau Welle Elektronik Aussenknauf Innenknauf Körper Batteriepack Flansch

5 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Min. 30/30 mm, Max. 80/80 mm (ohne Knäufe) Glastürenzylinder: Min. 30/10 mm Max. 40/27,5 mm Verlängerbar in 5 mm Schritten (Glastürzylinder innen in 2,5mm Schritten) Version KL: Grundlänge 27,5 mm Größere Baulängen auf Anfrage Version DK: mit demontierbarem Außenknauf Version „ohne Innenknauf“ Baulängen Doppelzylinder

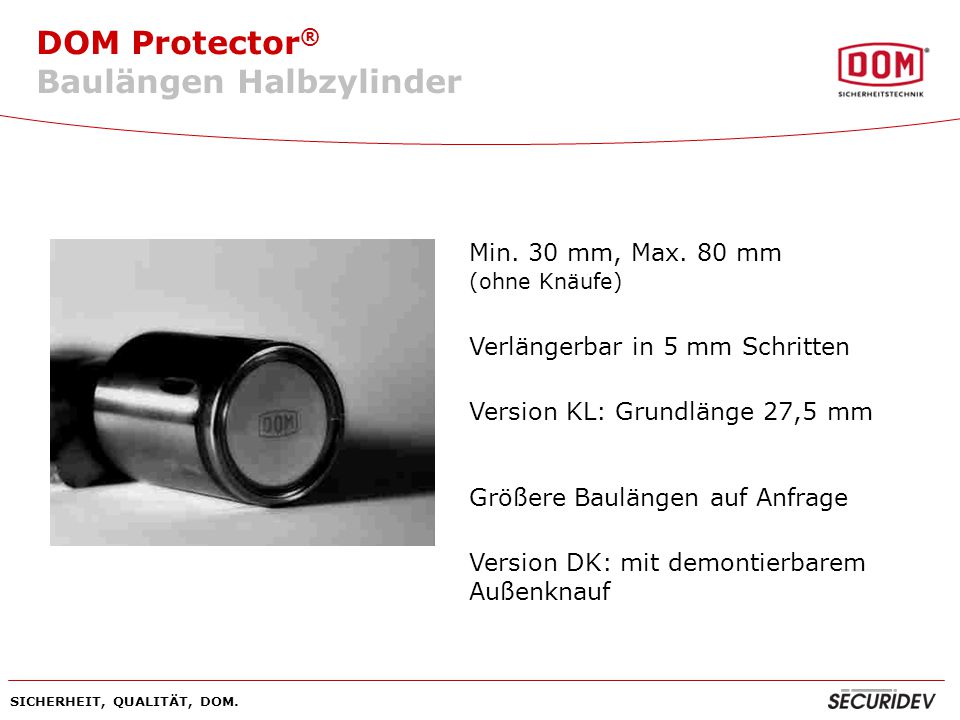

6 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Min. 30 mm, Max. 80 mm (ohne Knäufe) Verlängerbar in 5 mm Schritten Version KL: Grundlänge 27,5 mm Größere Baulängen auf Anfrage Version DK: mit demontierbarem Außenknauf Baulängen Halbzylinder

7 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. verfügbar als Halb- und Doppelknaufzylinder mit verlängerter Außenwelle 6,5mm. Reduzierter Bohrschutz: keine VdS Anerkennung. Einbaulochung 17 mm erforderlich DOM Protector DK (demont. Außenknauf)

8 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® EE DIN EN 179 DIN EN 1125 Notausgangsverschlüsse Paniktürverschlüsse Fluchttürverschlüsse oder emergency exit devices mit einem Handgriff zu öffnen.

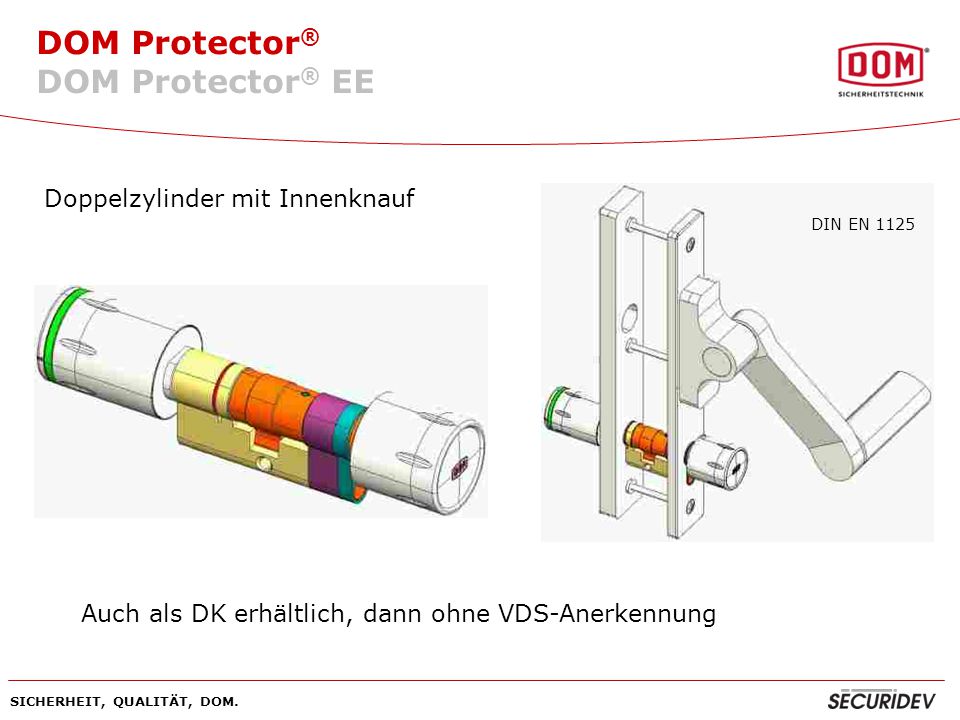

9 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® EE Doppelzylinder mit Innenknauf Auch als DK erhältlich, dann ohne VDS-Anerkennung DIN EN 1125

10 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® EE ohne Innenknauf Auch als DK erhältlich, dann ohne VDS-Anerkennung. Achtung: kein Halbzylinder DIN EN 1125

11 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Varianten

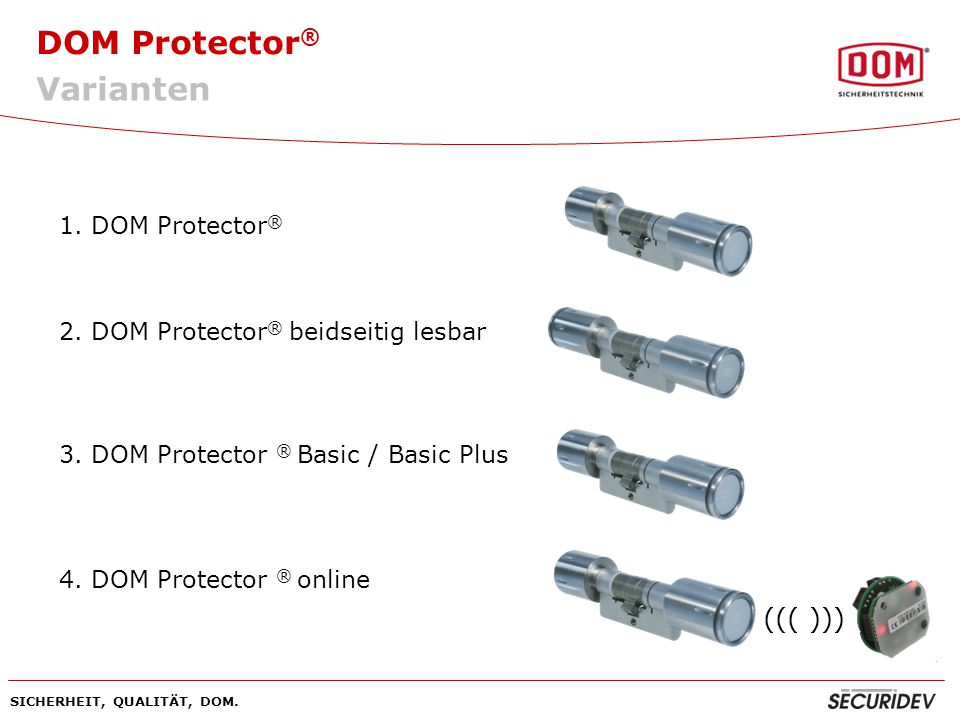

12 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. 2. DOM Protector ® beidseitig lesbar ((( ))) 4. DOM Protector ® online 3. DOM Protector ® Basic / Basic Plus 1. DOM Protector ® Varianten

13 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Verwaltung von Schließmedien Speicherung von Ereignissen Höchstmöglicher Schutz gegen mechanische und elektronische Manipulationsversuche (VDS BZ+) Sicherheit, Flexibilität und Komfort Der DOM Protector ®

14 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Zu- und Abgangskontrolle über einen Zylinder Typische Anwendung sind Verbindungstüren in Büro- oder Verwaltungsgebäuden Zutrittswiederholsperre (Anti-Passback) Vergabe von unterschiedlichen Berechtigungen Der DOM Protector ® beidseitig lesend

15 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. ELS-PC-SoftwareDOM Protector ® OnlineRF-NetManager Drahtlose Anbindung Ethernet TCP/IP Der DOM Protector ® online

16 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® DOM RF-NetManager (Montiert auf der Innenseite) Typische Reichweite zwischen DOM Protector ® und DOM RF-NetManager: 3 m Der DOM Protector ® online

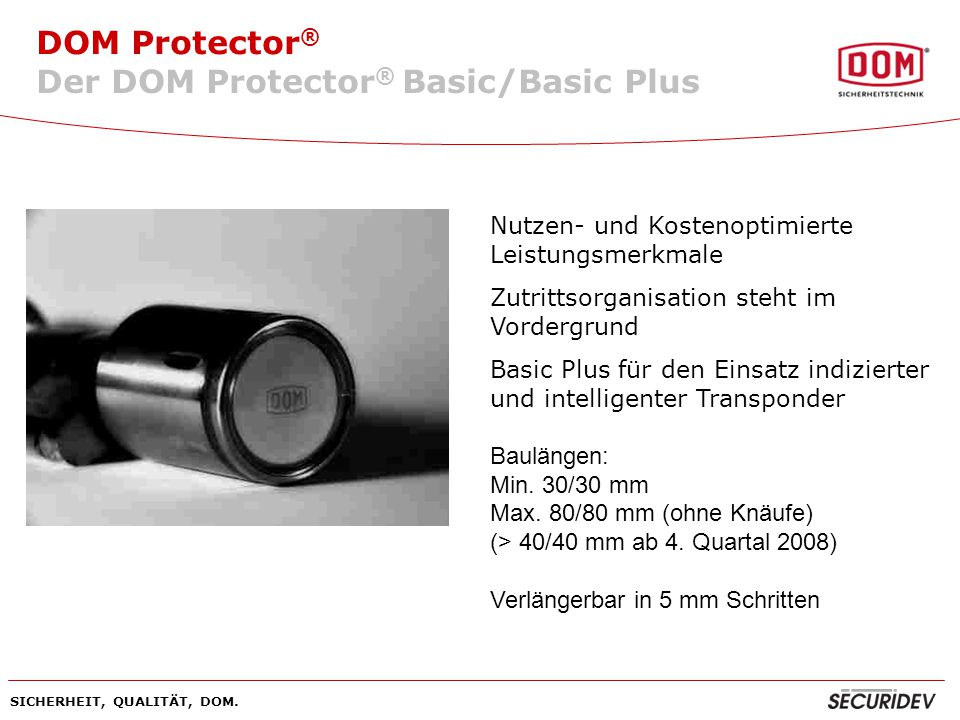

17 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Nutzen- und Kostenoptimierte Leistungsmerkmale Zutrittsorganisation steht im Vordergrund Basic Plus für den Einsatz indizierter und intelligenter Transponder Baulängen: Min. 30/30 mm Max. 80/80 mm (ohne Knäufe) (> 40/40 mm ab 4. Quartal 2008) Verlängerbar in 5 mm Schritten Der DOM Protector ® Basic/Basic Plus

18 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Funktionen

19 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Erste Initialisierung durch Masterkarte Freie Definition der Schließhierarchie Echtzeituhr Automatische Sommer-/Winterzeit-Umschaltung Unterschiedlichste Möglichkeiten der Programmierung, abgestimmt auf unterschiedlichste Anwendungen Funktionen

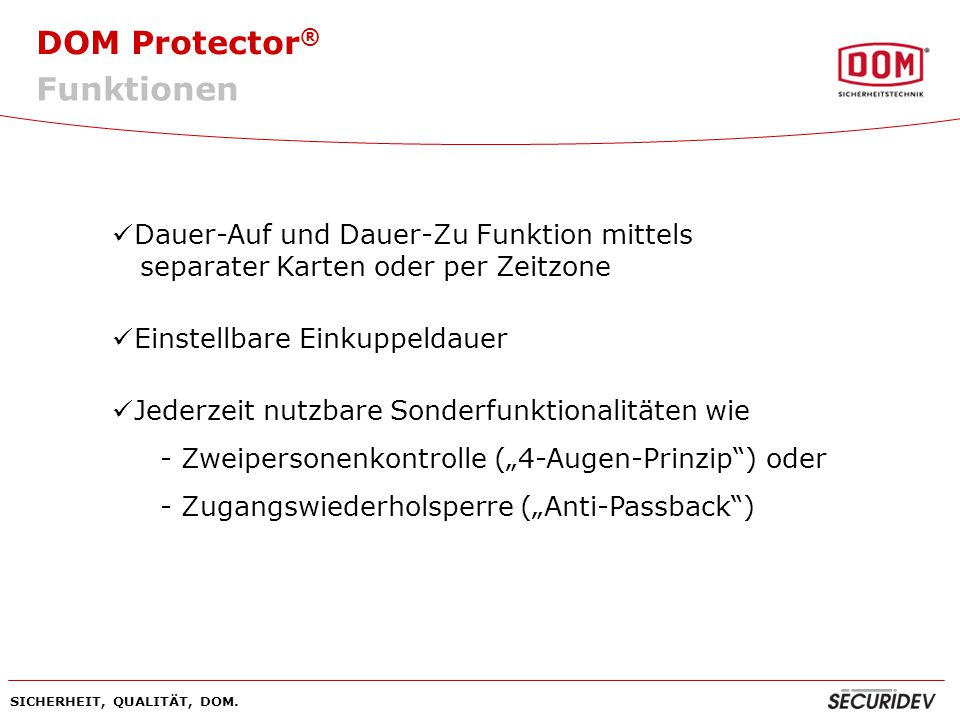

20 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Dauer-Auf und Dauer-Zu Funktion mittels separater Karten oder per Zeitzone Einstellbare Einkuppeldauer Jederzeit nutzbare Sonderfunktionalitäten wie - Zweipersonenkontrolle („4-Augen-Prinzip“) oder - Zugangswiederholsperre („Anti-Passback“) Funktionen

21 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Verwendung von 125kHz Passiv-Transpondern in unterschiedlichen Ausführungen (Hitag, EM als DOM Clip Tac, Schlüsselanhänger, ISO Scheckkarten, etc..) Einfache Kombination mit Abrechnungssystemen (Zeiterfassung, Kantine, etc.) oder anderen Anwendungen (Einbruchmeldeanlagen EMA, Gebäudemanagement, etc.) Funktionen

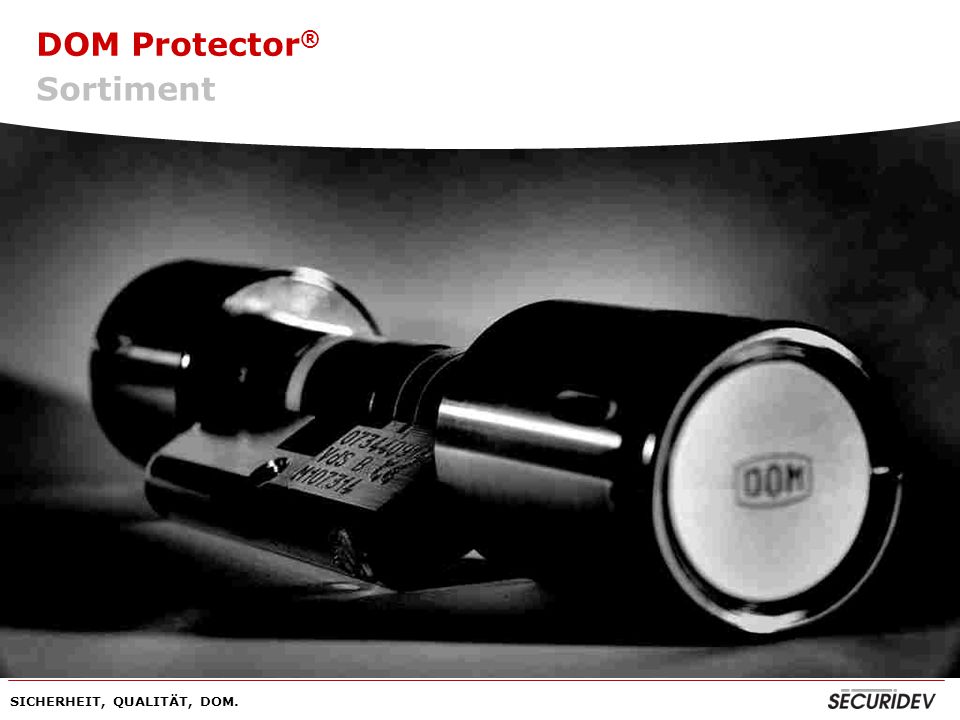

22 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Sortiment

23 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Übersicht

24 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector Basic min. 30/30 mm max. 80/80 mm min. 27,5/30 mm max. 27,5/80 mm min. 30/10 mm max. 40/27,5 mm (innen: 2,5 mm Schritte) min. 30/- mm max. 80/- mm Kombinationen möglich: z.B. 27,5 / 27,5mm oder 27,5 / 10mm oder 27,5 / -mm Längen > 40/40 mm voraussichtlich ab 4. Quartal 2008

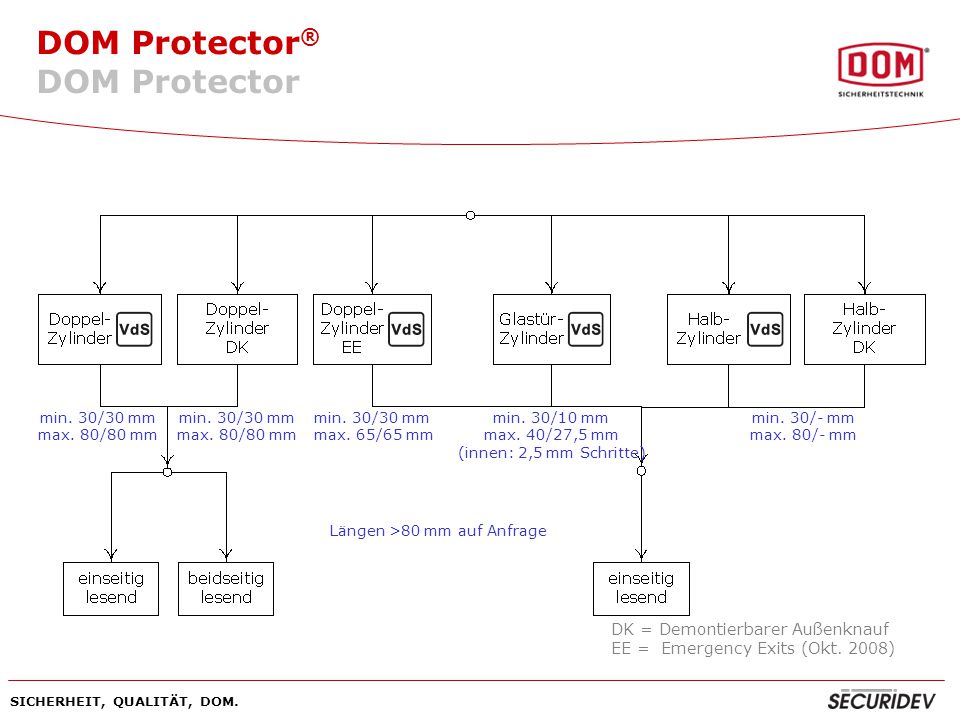

25 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector DK = Demontierbarer Außenknauf EE = Emergency Exits (Okt. 2008) min. 30/30 mm max. 80/80 mm min. 30/10 mm max. 40/27,5 mm (innen: 2,5 mm Schritte) min. 30/- mm max. 80/- mm Längen >80 mm auf Anfrage min. 30/30 mm max. 80/80 mm min. 30/30 mm max. 65/65 mm

26 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Kombination von Merkmalen Diese Kombinationen von Merkmalen sind technisch machbar.

27 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Vorteile

28 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Vorteile Einfacher Austausch – keine Umbauarbeiten an der Tür nötig! Für jede Anwendung eine Lösung – Großes Sortiment von Bauformen und Varianten! Hohe mechanische Sicherheit – „VDS BZ+“ Anerkennung Komfort elektronischer Schliessanlagen - Verwaltung offline, online oder als virtuelles Netz! Investitionssicherheit – Kombination mit mechanischer Schließanlage möglich! Bei Verlust eines Transponders wird das System umprogrammiert – hohe Sicherheit!

29 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Kombination von Mechanik und Elektronik innerhalb einer Schließanlage Kombination mit Mechanik

30 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Wettbewerbsübersicht

31 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Wettbewerbsübersicht 1) Mifare ab )

32 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Protector ® Eigenschaften

33 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Standardmodus: Max (Basic 1.000) Schließmedien Modus Indizierte Transponder Max Schließmedien Ereignisse (Basic 1.000) mit Datum und Uhrzeit Bis zu 5 Programmierkarten und 5 PDA´s Verwaltung von bis zu 32 Feiertagen 32 Zeitzonen - 31 mit freier Definition - 1 Zeitzone fest (Generalberechtigung) Speicherinhalt

34 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Batterielebensdauer: Bei Raumtemperatur (+25°C) Ca Schließzyklen oder Ca. 3 Jahre (bei Nichtbetätigung) Mehrstufiges Batteriewarnsystem Datenerhalt: Berechtigungen und Ereignisse: Min. 10 Jahre (ohne Batterie) Batterielebensdauer

35 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Temperaturbereich: Betrieb - 25°C bis +70°C (gem. DIN IEC /2, VdS-Umweltklasse IV) Schutzart : IP 54 (Basic IP 42) Eigenschaften VdS BZ+ Integrierter Bohr- und Ziehschutz BSI 7500 Brandgutachten nach DIN EN (T90) (in Vorbereitung) EMV, CE Zertifizierungen :

36 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Infrarot-Schnittstelle:Anordnung: Im Knauf hinter dem DOM-Logo Induktive Transponder- Schnittstelle: Frequenz: 125 kHz Lesereichweite: bis zu 5 cm Transpondertypen: EM 4100, 4102, 4150, 4450 Hitag 1, 2, S Schnittstellen

37 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. DOM Musterfrau Musterabteilung Transpondervarianten

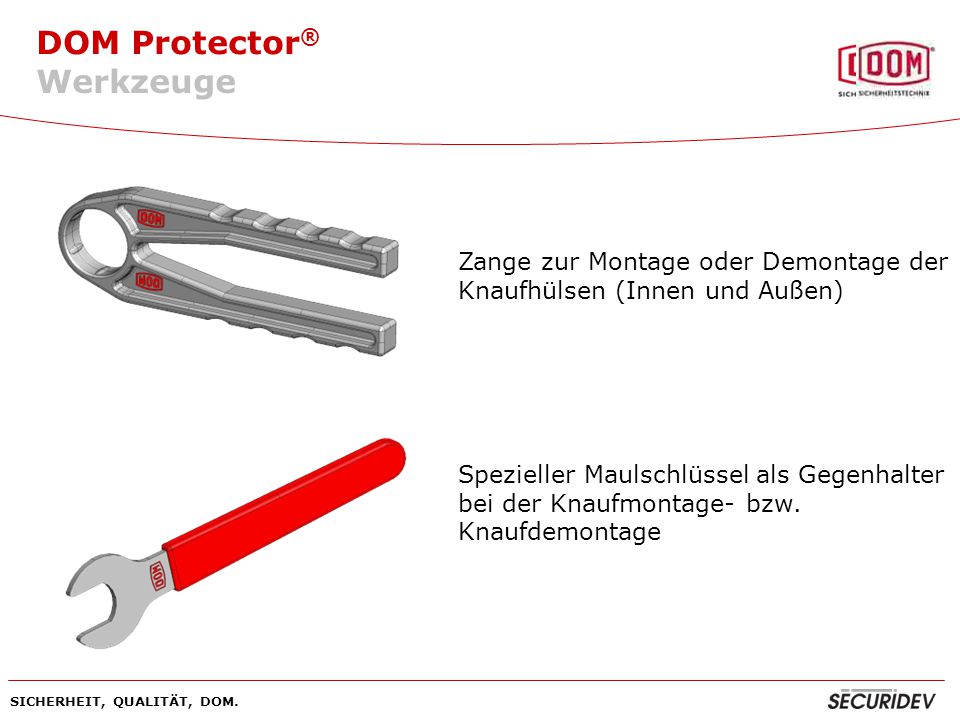

38 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Zange zur Montage oder Demontage der Knaufhülsen (Innen und Außen) Spezieller Maulschlüssel als Gegenhalter bei der Knaufmontage- bzw. Knaufdemontage Werkzeuge

39 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Montage In PZ-Lochung (DIN 18252, EN 1303) Andere Profile auf Anfrage Keine Verkabelung erforderlich (auch bei DOM Protector ® Online) Dornmaß ab 25 mm

40 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Datenblatt

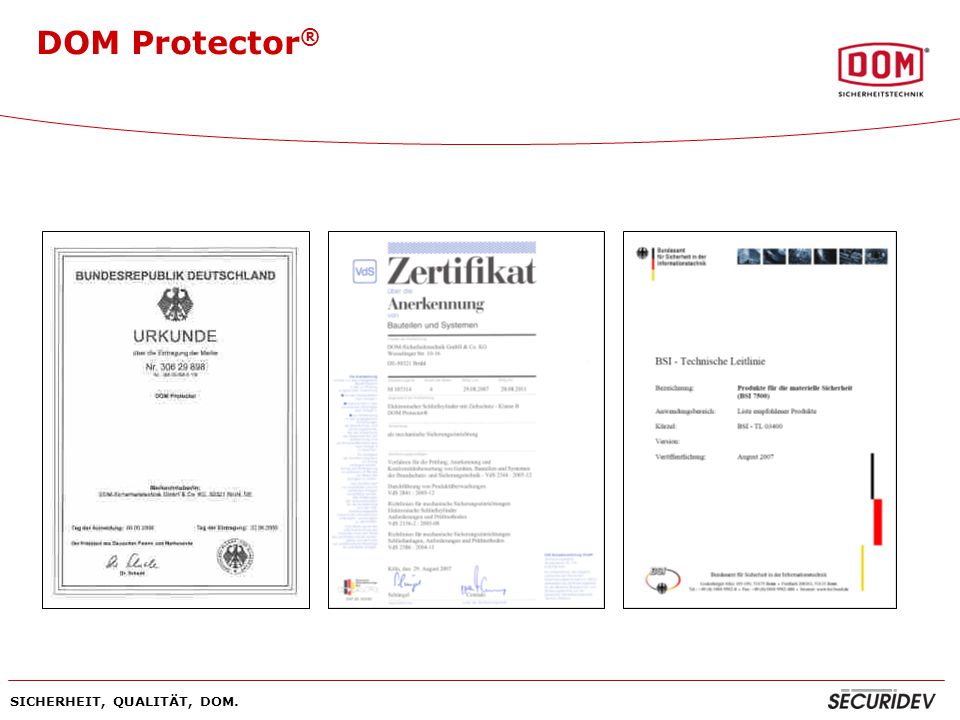

41 DOM Protector ® SICHERHEIT, QUALITÄT, DOM.

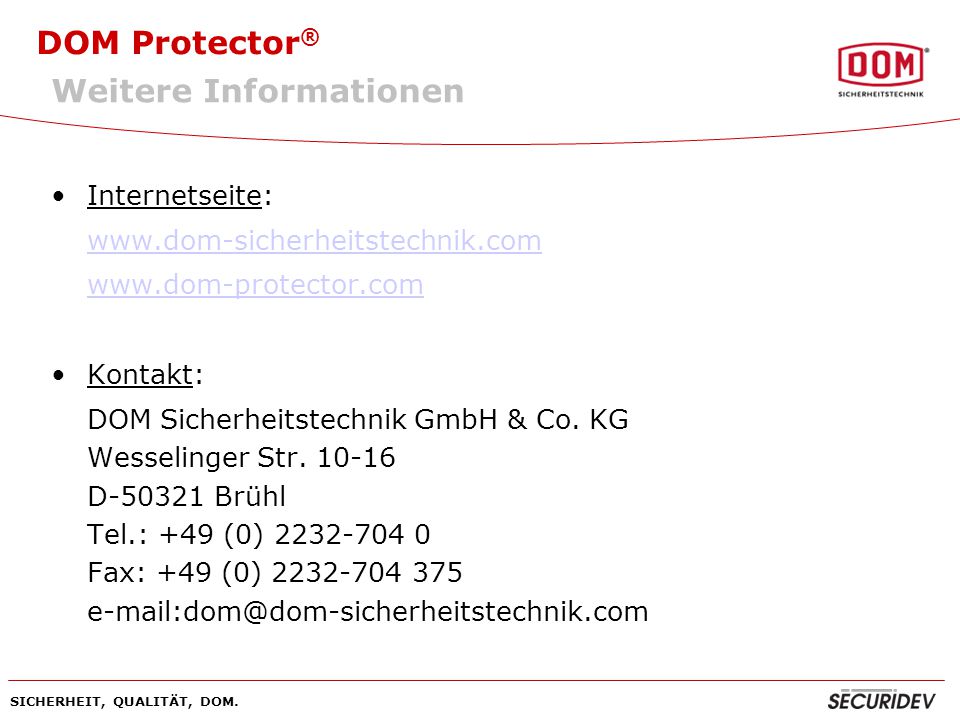

42 DOM Protector ® SICHERHEIT, QUALITÄT, DOM. Internetseite: Kontakt: DOM Sicherheitstechnik GmbH & Co. KG Wesselinger Str D Brühl Tel.: +49 (0) Fax: +49 (0) Weitere Informationen
