1 HS-PORTAL Seite 1 09.02.10. PORTAL Produktpräsentation HS-PORTAL

2 Seite 2 09.02.10. PORTAL Hebe Schiebe 150, 200, 300, 400

3 HS-PORTAL Seite 3 09.02.10. PORTAL HS-PORTAL Historie KS-PORTAL / Kipp Schiebe Beschlag 1977 – 1985

4 HS-PORTAL Seite 4 09.02.10. PORTAL HS-PORTAL Historie KS-PORTAL / Kipp Schiebe Beschlag 1977 – 1985 HS-PORTAL 80/1 & 80/2/ Hebe Schiebe Beschlag 1982 – 1997 HSK-PORTAL 80/1 & 80/2 Hebe Schiebe Kipp Beschlag

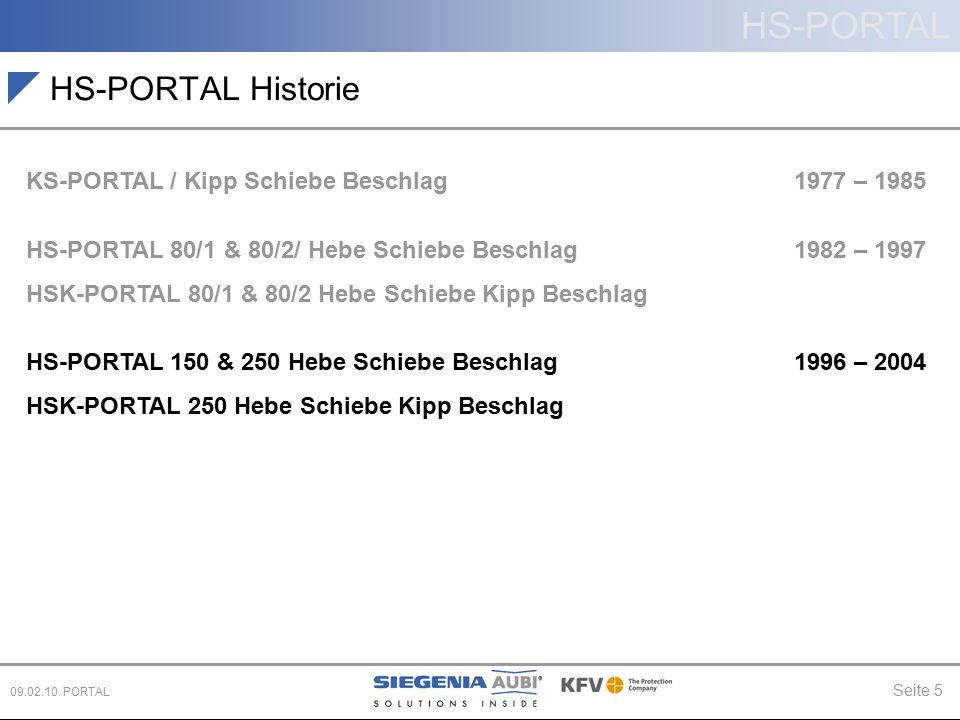

5 HS-PORTAL Seite 5 09.02.10. PORTAL HS-PORTAL Historie KS-PORTAL / Kipp Schiebe Beschlag 1977 – 1985 HS-PORTAL 80/1 & 80/2/ Hebe Schiebe Beschlag 1982 – 1997 HSK-PORTAL 80/1 & 80/2 Hebe Schiebe Kipp Beschlag HS-PORTAL 150 & 250 Hebe Schiebe Beschlag 1996 – 2004 HSK-PORTAL 250 Hebe Schiebe Kipp Beschlag

6 HS-PORTAL Seite 6 09.02.10. PORTAL HS-PORTAL Historie KS-PORTAL / Kipp Schiebe Beschlag 1977 – 1985 HS-PORTAL 80/1 & 80/2/ Hebe Schiebe Beschlag 1982 – 1997 HSK-PORTAL 80/1 & 80/2 Hebe Schiebe Kipp Beschlag HS-PORTAL 150 & 250 Hebe Schiebe Beschlag 1996 – 2004 HSK-PORTAL 250 Hebe Schiebe Kipp Beschlag HS-PORTAL 200, 300 und 400 Hebe Schiebe Beschlag 2004 Relaunch / Upgrade HS200 und HS300 kompatibel Reduzierung der Getriebeanzahl Zusatzverriegelung

7 HS-PORTAL Seite 7 09.02.10. PORTAL geeignet für...

8 HS-PORTAL Seite 8 09.02.10. PORTAL DIN Richtung PORTAL (Beispiel PSK PORTAL)

9 HS-PORTAL Seite 9 09.02.10. PORTAL HS-PORTAL 150 Max. Flügelgewicht 150 kg Dornmaß 25 mm Flügelbreite 590 – 2485 mm Flügelhöhe1175 – 2675 mm Hebel HS 150 Grundkarton HS 150

10 HS-PORTAL Seite 10 09.02.10. PORTAL Hebe-Schiebe (HS) Parallel-Schiebe-Kipp (PSK/PSK-Z) Schiebe (PD, CS) HS-PORTAL 150 Dornmaß25 mm Beschlagnut 18 mm / 45 mm

11 HS-PORTAL Seite 11 09.02.10. PORTAL HS-PORTAL 200 Max. Flügelgewicht 200 kg Dornmaß 27,5 mm Flügelbreite 590 – 2485 mm Flügelhöhe1175 – 3300 mm Hebel HS 300 Neuer Grundkarton HS 200

12 HS-PORTAL Seite 12 09.02.10. PORTAL Parallel-Schiebe-Kipp (PSK/PSK-Z) Schiebe (PD, CS) HS-PORTAL 200 Dornmaß 27,5 mm Beschlagnut 16 –18 mm / 45 mm

13 HS-PORTAL Seite 13 09.02.10. PORTAL HS-PORTAL 300 Max. Flügelgewicht 300 kg Dornmaß 37,5 mm Flügelbreite720 – 3335 mm Flügelhöhe 1175 – 3300 mm Hebel HS 300 Neuer Grundkarton HS 300

14 HS-PORTAL Seite 14 09.02.10. PORTAL Hebe-Schiebe (HS) Parallel-Schiebe-Kipp (PSK/PSK-Z) Schiebe (PD, CS) HS-PORTAL 300 Dornmaß 37,5 mm Beschlagnut 22 mm / 57 mm

15 HS-PORTAL Seite 15 09.02.10. PORTAL HS-PORTAL 400 HS-PORTAL 300 Max. Flügelgewicht 400 kg Dornmaß 37,5 mm Flügelbreite720 – 3335 mm Flügelhöhe 1370 – 3300 mm Hebel HS 300 Neuer Grundkarton HS 400

16 HS-PORTAL Seite 16 09.02.10. PORTAL HS-PORTAL 200 / 300 + 20° C Getriebe und Laufwagen des HS200, HS250 und HS300 sind untereinander vollständig kompatibel Beim Einsatz von Getrieben oder Laufwagen HS200 in Verbindung mit HS300 Bauteilen gelten immer max. 200 kg Tragkraft HS 300HS 200

17 HS-PORTAL Seite 17 09.02.10. PORTAL HSK-PORTAL 250 Max. Flügelgewicht 250 kg Dornmaß 37,5 mm Flügelbreite720 – 3335 mm Flügelhöhe 1175 – 2675 mm Hebel HSK 250 Grundkarton HSK 250

18 HS-PORTAL Seite 18 09.02.10. PORTAL Hebe-Schiebe (HS) Parallel-Schiebe-Kipp (PSK/PSK-Z) Schiebe (PD, CS) HSK-PORTAL 250 Dornmaß 37,5 mm Beschlagnut 22 mm / 57 mm

19 HS-PORTAL Seite 19 09.02.10. PORTAL HS-PORTAL Schemata mit HH0130-01 oder 02 + 20° C

20 HS-PORTAL Seite 20 09.02.10. PORTAL HS-PORTAL Schemata mit KH 0130-01 - 15 ° C + 20° C

21 HS-PORTAL Seite 21 09.02.10. PORTAL HS Holz HS-PORTAL Holz, Kunststoff & Aluminium HS KF & Alu

22 HS-PORTAL Seite 22 09.02.10. PORTAL HS-PORTAL DistanzstückeRiegelteile EF

23 HS-PORTAL Seite 23 09.02.10. PORTAL Neue Getriebe HS-PORTAL 200 & 300 NEU 3 Getriebegrößen Zusatzverriegelung für Flügelhöhen bis 3300 mm GR 260GR 220GR 170

24 HS-PORTAL Seite 24 09.02.10. PORTAL Dichtungsschiene B für HS oder HSK Dichtungsschiene B vorgefertigt HS HSK

25 HS-PORTAL Seite 25 09.02.10. PORTAL HS-PORTAL Spaltlüftung Spaltlüftung Über den Hebel gesteuert Einfach zu bedienen Einfach effizient

26 HS-PORTAL Seite 26 09.02.10. PORTAL HS-PORTAL Hebel Standardhebel mit und ohne Profilzylinder

27 HS-PORTAL Seite 27 09.02.10. PORTAL HS-PORTAL Hebel Hebel für Innen und Außen Bedienung

28 HS-PORTAL Seite 28 09.02.10. PORTAL Bodenschwelle HH7642-06 Barrierefrei nach DIN 18025 Laufschiene auswechselbar 19 mm 50 mm

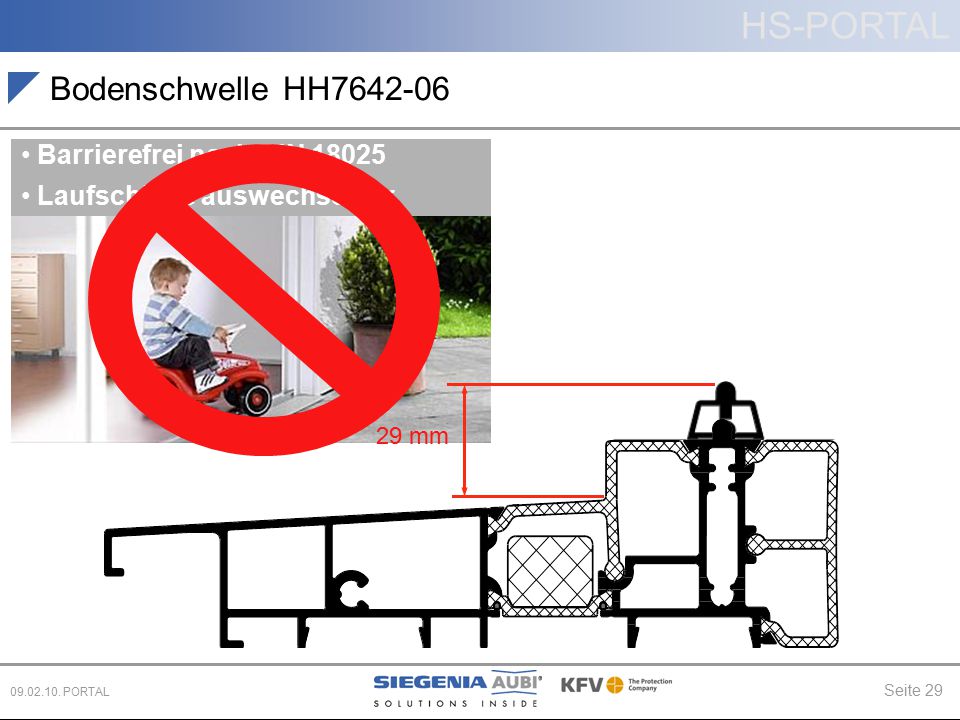

29 HS-PORTAL Seite 29 09.02.10. PORTAL Bodenschwelle HH7642-06 Barrierefrei nach DIN 18025 Laufschiene auswechselbar 29 mm

30 HS-PORTAL Seite 30 09.02.10. PORTAL Bodenschwelle HH7642-06 - 15 ° C U f Wert = 1,67 W/m 2 K - 15°C+ 20°C

31 HS-PORTAL Seite 31 09.02.10. PORTAL Rahmeneckverbindung

32 HS-PORTAL Seite 32 09.02.10. PORTAL Anschlagdämpfer Verhindert beim Öffnen des Elementes das ungebremste Anschlagen des Schiebeflügels gegen den Blendrahmen

33 HS-PORTAL Seite 33 09.02.10. PORTAL Neue Kupplungstücke für Laufwagen & Eckumlenkungen BisherNeu Verbindungsstab Standard oder PSK Befestigung mit Kerbstift oder Madenschraube

34 HS-PORTAL Seite 34 09.02.10. PORTAL HS-PORTAL Abdeckschiene HH 7652-06 bis

35 HS-PORTAL Seite 35 09.02.10. PORTAL HS-PORTAL Abddeckschiene HH 7652-07 und

36 HS-PORTAL Seite 36 09.02.10. PORTAL HS-PORTAL Laufschiene HK0131-01 & 02 KH0131-01 KH0131-02

37 HS-PORTAL Seite 37 09.02.10. PORTAL HS-PORTAL Einbruchhemmung Mechanische und elektronische Einbruchhemmung als Standard

38 HS-PORTAL Seite 38 09.02.10. PORTAL Standardbeschlag 2 Verriegelungspunkte Nicht abschließbar Erhöhte Sicherheit 2 zusätzliche Verriegelungsstellen Anbohrschutz Abschließbar HS-PORTAL Einbruchhemmung

39 HS-PORTAL Seite 39 09.02.10. PORTAL Einbruchhemmung  WK 1 und WK 2 ift-geprüft  Schema A und Schema C

40 HS-PORTAL Seite 40 09.02.10. PORTAL AEROCONTROL elektr. Verschlussüberwachung

41 HS-PORTAL Seite 41 09.02.10. PORTAL MHS400 Schema A und C  Fernsteuerung  Bis zu 13 Meter Rahmenbreite  TÜV- Zertifikat

42 HS-PORTAL Seite 42 09.02.10. PORTAL Prüfbedingungen Schiebe Beschläge  Die Zertifizierungsprogramme QM 345, 346 und 348 werden in Zusammenarbeit mit dem Institut für Fenstertechnik in Rosenheim erstellt  In diesem Rahmen werden Kombinationsprüfungen aus o.a. Normen durchgeführt  Der dann erreichte Produktpass kann zur CE-Kennzeichnung verwendet werden  Für PORTAL Elemente gelten die Produktnormen EN 13126-15 Falt Schiebe Elemente EN 13126-16 Hebe Schiebe Elemente EN 13126-17 Kipp Schiebe Elemente  Für PORTAL Beschläge gilt die EN 1191

43 HS-PORTAL Seite 43 09.02.10. PORTAL HS-PORTAL Vorteile Bodenschwelle mit optimierter thermischer Trennnung Rahmeneckverbindung für zeitsparende Montage Schema E & L

44 HS-PORTAL Seite 44 09.02.10. PORTAL HS-PORTAL Vorteile Einbruchhemmung Bodenschwelle / barrierefrei Leichtgängige Bedienung

45 HS-PORTAL Seite 45 09.02.10. PORTAL HS-PORTAL Vorteile Spaltlüftung Edelstahl Look Oberfläche HS 150 HS 200 HS 300 HS 400 Komplett Programm

46 HS-PORTAL Seite 46 09.02.10. PORTAL HS-PORTAL Vielen Dank für Ihre Aufmerksamkeit
