1 Logistik Stammdatenaufbau Fertigung SAP Best Practices

2 ©2012 SAP AG. All rights reserved.2 Produkthierarchie Logistik Diese Daten werden in BB 104 angelegt Top Level 00001B0001 Produkte A (Manufact./Trade) 00001B0002 Produkte B (Services) 00001B Produkte A.01 (MTO) 00001B Produkte A.02 (MTS) 00001B Teile A B Produkte B B Produkte B.02 Schicht 1 Schicht 2 Schicht 3 Produkthierarchie Schicht 3 Produktgruppe Schicht 2 CO-PA SOP-Schnittstelle Alle Materialstammsätze zu Produkthierarchieebene 3 zugeordnet

3 ©2012 SAP AG. All rights reserved.3 Produktgruppe Fertigung/Handel Diese Daten werden in BB 143 angelegt B001 Produkte A Werk B Produkte A.01 Einzelfertigung 00001B Produkte A.02 Lagerfertigung 00001B Teile A.03 Material*: F226 F100-M1 F1000-P1 Material*: F126 F29 S25Material*: H11 S23 *Nicht alle verwendeten Materialien sind Musterproduktgruppen zugeordnet. Werk 1000 Schicht 1 Schicht 2 Produkthierarchie Schicht 3 Produktgruppe Schicht 2 CO-PA SOP-Schnittstelle

4 ©2012 SAP AG. All rights reserved.4 Klassifizierung Klasse und Merkmale für Chargen Diese Daten werden in BB 117 angelegt. Klasse – 023 YB_EXP_DATE_001 Chargenprodukte mit Verfallsdatum Merkmal LOBM_VFDAT Verfallsdatum, Restlaufzeit Merkmal YB_SUPPLIER_BATCH_NUMBER Chargennummer Lieferant Klasse – 023 YB_BATCH FIFO Charge 1 Merkmal YB_BATCH_NUMBER Chargennummer Merkmal LOBM_VFDAT Verfallsdatum, Restlaufzeit Klasse – 023 YB_EXP_DATE_002 Chargenprodukte mit Verfallsdatum Merkmal LOBM_LFDAT Liefertermin Chargenfindung Merkmal LOBM_RLZ Restlaufzeit für Charge Wird in allen Prozessen verwendet, bei denen chargen- pflichtige Materialien zum Einsatz kommen

5 ©2012 SAP AG. All rights reserved.5 Klassifizierung Klasse und Merkmale für Bestellfreigabe Diese Daten werden in BB 104 angelegt. Klasse 032 R2R_CL_REL_CEKKO Bestellfreigabe auf Kopfebene Merkmal R2R_PURCH_ORD_TYPE Bestellart (Einkauf) Merkmal R2R_PURCH_ORD_VALUE Gesamter Nettobestellwert Werte FO Framework Normalbestellung Umlagerungsbestellung (UB) Werte Betrag und lokale Währung Werte Einkäufergruppe Merkmal R2R_PURCH_GRP Einkäufergruppe Beschaffungs- prozesse, die mit der Bestellfrei- gabestrategie durchgeführt werden.

6 ©2012 SAP AG. All rights reserved.6 Handelsware Produktstruktur Diese Stammdaten werden in BB 152 angelegt. Chargenverwaltung B H11xxx Handelsware, normaler Handel (HAWA-PD) H12 Handelsware, Bestellpunkt, normaler Handel (HAWA-VB) H20 Handelsware, Bestellpunkt, FIFO Charge (HAWA-VB) H21 Handelsware, Bestellpunkt, Verfalldatum Charge (HAWA-VB) SN Serialnummern H14 Handelsware, Zukauf (HAWA-PD) Wird bei Verkauf von Zukaufteilen verwendet. Wird bei Strecken- abwicklung mit/ohne Lieferavis verwendet. B B H20 Handelsware, Bestellpunkt, Serialnummer (HAWA-VB) SN Wird in allen Szenarios für Vertrieb und Materialwirt- schaft (aus Handel wieder- verwendet) genutzt. H11 Handelsware, Streckenabwicklung (HAWA-PD) H12 Handelsware, Bestellpunkt, normaler Handel (HAWA-VB) * Außer Szenarios: Streckenbeschaffung und Verkauf von Zukaufteilen Wird in allen Szenarios für Vertrieb und Materialwirtschaft zur Verw. (aus Handel wiederverwendet) genutzt, mit Anzeige der (Serialnummern). Wird in allen Szenarios für Vertrieb und Materialwirt- schaft zur Verw. (aus Handel wiederverwen-det) genutzt (Chargenverw.- funkt.). Stamm- datenerwei- terung in BB (126 – Schicht 2) Stamm- datenerwei- terung in BB (117 – Schicht 2)

7 ©2012 SAP AG. All rights reserved.7 Leihgüter Produktstruktur Diese Stammdaten werden in BB 152 angelegt. L001 Leergut (LEIH-ND) Leihgut- abwicklung

8 ©2012 SAP AG. All rights reserved.8 Einzelfertigung (MTO) mit Variantenkonfiguration Produktstruktur Diese Daten werden in BB 143 u. 147 angelegt. F100 Fertigerzeugnis Kundeneinzel- fertigung VK, konfigurierbar (KMAT-PD) K-Position Kategorie Klassenkompo- nente 1, Klassen- komponente 2 S25 Halbfabrikat, Serienfertigung (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) R28 Rohstoff, Schrumpffolie (ROH-PD) R27 Rohstoff, Geschenkschachtel (ROH-PD) F1000-M1 – Metall mit normaler Schrumpffolienverpackung F1000-P1 – Plastik mit normaler Schrumpffolienverpackung F1000-G1 – Vergoldet mit normaler Schrumpffolienverpackung F1000-G2 –Vergoldet mit Spezialverpackung KONF Klasse: YB_CL_TYPE_COMP_1 (S2201, S2202, S2203) Klasse: YB_CL_TYPE_COMP_2 (S2301, S2302, S2303) VK-Abhängigkeiten: YB_PACKAGING_1 = NORMAL VK-Abhängigkeiten: YB_PACKAGING_2 = SPECIAL Einzelferti-gung (MTO) mit Varianten- konfiguration Serien- fertigung KONF konfigurierbar LB Lohnbearbeitung S2201 Halbfabrikat, Dummy-Baugruppe, Plastik (HALB-50-PD) R1801 Rohstoff, Plastik (ROH-PD) R1601 Rohstoff, Plastik (ROH-PD) R1701 Rohstoff, Plastik (ROH-PD) S2202 Halbfabrikat, Dummy-Baugruppe,Metall (HALB-50-PD) R1802 Rohstoff, Metall (ROH-PD) R1602 Rohstoff, Metall (ROH-PD) R1702 Rohstoff, Metall (ROH-PD) S2203 Halbfabrikat, Dummy- Baugruppe, vergoldet (HALB-50-PD) R1803 Rohstoff, vergoldet (ROH-PD) R1603 Rohstoff, vergoldet (ROH-PD) R1703 Rohstoff, vergoldet (ROH-PD) Lohnbear- beitung (MM) Stamm- datener- weiterung in BB 149 – Schicht 2 S2301 Halbfabrikat, Dummy-Baugruppe, Plastik (HALB-50-PD) R1401 Rohstoff, Plastik (ROH-PD) R1301 Rohstoff, Plastik (ROH-PD) LB S2302 Halbfabrikat, Dummy-Baugruppe, Metall (HALB-50-PD) R1402 Rohstoff, Plastik (ROH-PD) R1302 Rohstoff, Plastik (ROH-PD) LB S2303 Halbfabrikat, Dummy- Baugruppe, vergoldet (HALB-50-PD) R1403 Rohstoff, vergoldet (ROH-PD) R1303 Rohstoff, vergoldet (ROH-PD) LB Stamm- datener- weiterung in BB 138 – Schicht 2

9 ©2012 SAP AG. All rights reserved.9 Einzelfertigung (MTO) – Variantenkonfiguration Stücklistenzuordnung Diese Daten werden in BB 147 angelegt. Variantenzuordnungen zu maximaler Materialstückliste F1000-G2 Fertigerzeugnis Materialvariante, vergoldet, verpackt (FERT-PD) Materialart Metallisch – Komponente 1 Materialart Metallisch – Komponente 2 Stretch- Verpackungsfolie S25 Halbfabrikat, externer Einkauf (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) K-Position Kategorie Klassenkomponente 1 Klassenkomponente 2 S25 Halbfabrikat, externer Einkauf (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) R28 Rohstoff, Schrumpffolie (ROH-PD) R27 Rohstoff, Geschenkschachtel (ROH-PD) Materialart Plastik – Komponente 1 Materialart Plastik – Komponente 2 Stretch- Verpackungsfolie S25 Halbfabrikat, externer Einkauf (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) Materialart vergoldet – Komponente 1 Materialart vergoldet – Komponente 2 Stretch- Verpackungsfolie S25 Halbfabrikat, externer Einkauf (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) Materialart vergoldet – Komponente 1 Materialart vergoldet – Komponente 2 Geschenkschachtel S25 Halbfabrikat, externer Einkauf (HALB-20-PD) R20 Rohstoff (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) F1000-M1 Fertigerzeugnis Materialvariante, Metall, Folie (FERT-PD) F1000-P1 Fertigerzeugnis Materialvariante, Plastik, in Folie (FERT-PD) F1000-G1 Fertigerzeugnis Materialvariante, vergoldet, in Folie (FERT-PD) F1000 Fertigerzeugnis Kundeneinzel- fertigung VK, konfigurierbar (KMAT-PD) KONF konfigurierbar KONF

10 ©2012 SAP AG. All rights reserved.10 Klassifizierung Klasse und Merkmale für Variantenkonfiguration Diese Daten werden in BB 147 angelegt. Klasse -200 YB_CL_TYPE_COMP_1 Klassenkomponente 1 Merkmal YB_BASIC-MATERIAL_1 Materialart Merkmal YB_BASIC-MATERIAL_1 Materialart Klasse -200 YB_CL_TYPE_COMP_2 Klassenkomponente 1 Merkmal YB_PACKAGING_1 Verpackungsart Klasse -200 YB_CL_TYPE_PROD_1 Klasse Fertigerzeugnis 1 Merkmal YB_BASIC-MATERIAL_1 Materialart WerteBeschreibung PLASTIKPlastik METALLMetallisch VERGOLDETVergoldet WerteBeschreibung PLASTIKPlastik METALLMetallisch VERGOLDETVergoldet WerteBeschreibung PLASTIKPlastikstift METALLMetallstift VERGOLDETGoldstift WerteBeschreibung NORMALStretch-Verpackungsfolie SPEZIALSpezialverpackung Einzelfertigung (MTO) mit Varianten- konfiguration

11 ©2012 SAP AG. All rights reserved.11 Lagerfertigung – Prozessindustrie Produktstruktur Diese Stammdaten werden in BB 143 angelegt. F29 Fertigerzeugnis MTS PI (FERT-PD) B 10 – Abschließender Vorgang Planungs- rezept F29 10 – Vorgang 1 20 – Vorgang 2 Planungs- rezept S24 Schütt- gut S24 Halbfabrikat FIFO Charge, flüssig (HALB-PD) B FIFO Verfalldatum Lagerferti-gung – Prozess- industrie R15 Rohstoff (ROH-PD) R09 Rohstoff FIFO Charge (ROH-PD) B FIFO R19 Rohstoff, FIFO Charge, Lean QM (ROH-PD) LM B FIFO R30 Rohstoff, FIFO Charge, Bestellpunkt (ROH-VB) B FIFO Alle Vertriebs- prozesse für Fertigung* Alle weiteren bei Prozessen von MM/Be-schaffung verwendeten Rohstoffe Herstellanweisung nicht in Prozess berücksichtigt. Chargenverwaltung B LM Lean QM * Außer Szenarios: Streckenbeschaffung, Verkauf von Zukaufteilen, Leihgut- abwicklung

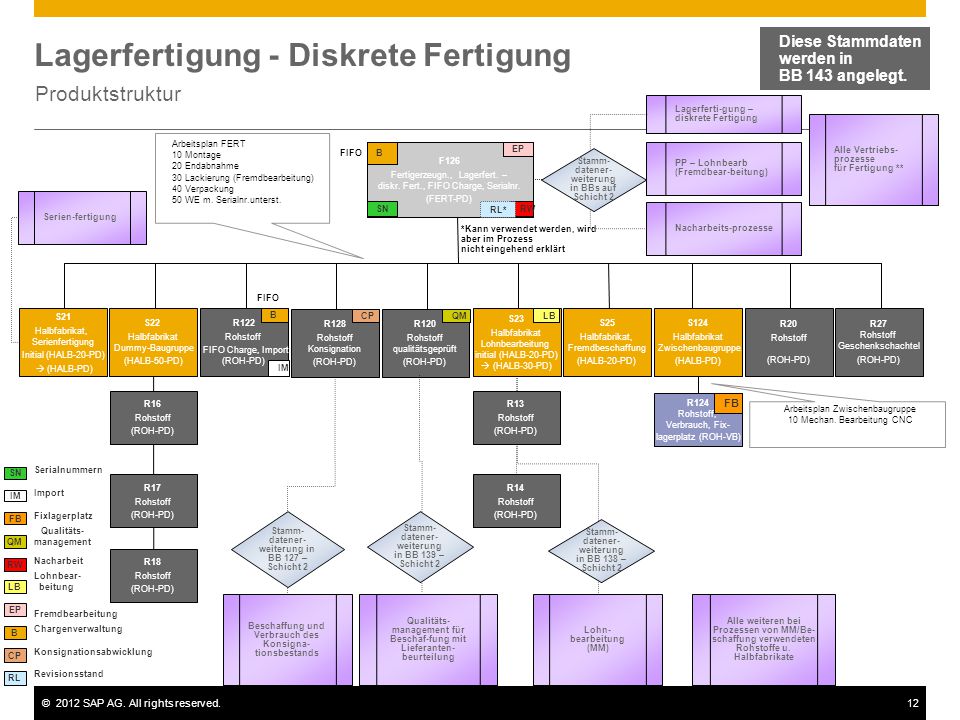

12 ©2012 SAP AG. All rights reserved.12 Lagerfertigung - Diskrete Fertigung Produktstruktur Diese Stammdaten werden in BB 143 angelegt. F126 Fertigerzeugn., Lagerfert. – diskr. Fert., FIFO Charge, Serialnr. (FERT-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) R128 Rohstoff Konsignation (ROH-PD) R120 Rohstoff qualitätsgeprüft (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S124 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Geschenkschachtel (ROH-PD) R18 Rohstoff (ROH-PD) CP QM B Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.unterst. EP RW B SN FIFO IM Lagerferti-gung – diskrete Fertigung PP – Lohnbearb (Fremdbear-beitung) Nacharbeits-prozesse Alle weiteren bei Prozessen von MM/Be- schaffung verwendeten Rohstoffe u. Halbfabrikate Beschaffung und Verbrauch des Konsigna- tionsbestands Qualitäts- management für Beschaf-fung mit Lieferanten- beurteilung Stamm- datener- weiterung in BB 127 – Schicht 2 Stamm- datener- weiterung in BB 139 – Schicht 2 R14 Rohstoff (ROH-PD) Lohn- bearbeitung (MM) LB Stamm- datener- weiterung in BB 138 – Schicht 2 R124 Rohstoff, Verbrauch, Fix- lagerplatz (ROH-VB) FB R16 Rohstoff (ROH-PD) R17 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) Alle Vertriebs- prozesse für Fertigung ** Serien-fertigung RL* *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt Stamm- datener- weiterung in BBs auf Schicht 2 FB Arbeitsplan Zwischenbaugruppe 10 Mechan. Bearbeitung CNC Chargenverwaltung CP B Konsignationsabwicklung LB Lohnbear- beitung EP Fremdbearbeitung QM RW Nacharbeit Qualitäts- management FB Fixlagerplatz IM Import SN Serialnummern Revisionsstand RL

13 ©2012 SAP AG. All rights reserved.13 Serienfertigung Produktstruktur Diese Stammdaten werden in BB 143 angelegt. Arbeitsplan Serienfertigung 10 Serienmontage Serien-fertigung S21 Halbfabrikat, Serienfertigung (HALB-PD) R12 Rohstoff, Serienfertigung (ROH-PD) Stamm- datener- weiterung in BB 149 Schicht 2 Bei Prozessen von MM/Be- schaffung für d. Fert. verw. Rohstoffe

14 ©2012 SAP AG. All rights reserved.14 Lagerfertigung - Diskrete Fertigung Produktstruktur Diese Stammdaten werden in BB 143 angelegt. F226 Fertigerzeugnis, Lagerfert. – diskr. Fert., FIFO Charge, Serialnr. (FERT-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) R128 Rohstoff Konsignation (ROH-PD) R120 Rohstoff qualitätsgeprüft (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S25 Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S124 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Geschenkschachtel (ROH-PD) R18 Rohstoff (ROH-PD) CP QM B Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.unterst. EP RW B SN FIFO IM Alle weiteren bei Prozessen von MM/Be- schaffung verwendeten Rohstoffe u. Halbfabrikate Beschaffung und Verbrauch des Konsigna- tionsbestands Qualitäts- management für Beschaf-fung mit Lieferanten- beurteilung Stamm- datener- weiterung in BB 127 – Schicht 2 Stamm- datener- weiterung in BB 139 – Schicht 2 R14 Rohstoff (ROH-PD) Lohn- bearbeitung (MM) LB Stamm- datener- weiterung in BB 138 – Schicht 2 R124 Rohstoff, Verbrauch, Fix- lagerplatz (ROH-VB) FB R16 Rohstoff (ROH-PD) R17 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) Serien-fertigung Chargenverwaltung CP B Konsignationsabwicklung LB Lohnbear- beitung EP Fremdbearbeitung QM RW Nacharbeit Qualitäts- management FB Fixlagerplatz IM Import SN Serialnummern Revisionsstand RL RL* *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt Stamm- datener- weiterung in BBs auf Schicht 2 FB Arbeitsplan Zwischenbaugruppe 10 Mechan. Bearbeitung CNC Einzelferti-gung – diskrete Fertigung Vertriebs- prozesse auf Schicht 1/2 ** * Außer Szenarios: Streckenbeschaffung und Verkauf von Zukaufteilen, Verkauf ab Lager, Leihgutabwicklung

15 ©2012 SAP AG. All rights reserved.15 Lagerfertigung - Interne Produktentwicklung Produktstruktur Diese Stammdaten werden in BB 143 angelegt. F326 Fertigerzeugnis, PLM, FIFO Charge, Serialnr. (FERT-PD) S22 Halbfabrikat Dummy-Baugruppe (HALB-50-PD) S23 Halbfabrikat Lohnbearbeitung initial (HALB-20-PD)  (HALB-30-PD) R122 Rohstoff FIFO Charge, Import (ROH-PD) R128 Rohstoff Konsignation (ROH-PD) R120 Rohstoff qualitätsgeprüft (ROH-PD) S21 Halbfabrikat, Serienfertigung Initial (HALB-20-PD)  (HALB-PD) S325A Halbfabrikat, Fremdbeschaffung (HALB-20-PD) S124 Halbfabrikat Zwischenbaugruppe (HALB-PD) R20 Rohstoff (ROH-PD) R27 Rohstoff Geschenkschachtel (ROH-PD) R18 Rohstoff (ROH-PD) CP QM B Arbeitsplan FERT 10 Montage 20 Endabnahme 30 Lackierung (Fremdbearbeitung) 40 Verpackung 50 WE m. Serialnr.unterst. EP RW B SN FIFO IM Alle weiteren bei Prozessen von MM/Be- schaffung verwendeten Rohstoffe u. Halbfabrikate Beschaffung und Verbrauch des Konsigna- tionsbestands Qualitäts- management für Beschaf-fung mit Lieferanten- beurteilung Stamm- datener- weiterung in BB 127 – Schicht 2 Stamm- datener- weiterung in BB 139 – Schicht 2 R14 Rohstoff (ROH-PD) Lohn- bearbeitung (MM) LB Stamm- datener- weiterung in BB 138 – Schicht 2 R124 Rohstoff, Verbrauch, Fix- lagerplatz (ROH-VB) FB R16 Rohstoff (ROH-PD) R17 Rohstoff (ROH-PD) R13 Rohstoff (ROH-PD) Serien-fertigung RL* *Kann verwendet werden, wird aber im Prozess nicht eingehend erklärt Stüli, Anlegen des Arbeits- plans in BB 210 FB Arbeitsplan Zwischenbaugruppe 10 Mechan. Bearbeitung CNC PLM – Interne Produktent wicklung S325B Halbfabrikat, Fremdbeschaffung (HALB-20-PD) Ersatz in ECM-Teilvorgang Chargenverwaltung CP B Konsignationsabwicklung LB Lohnbear- beitung EP Fremdbearbeitung QM RW Nacharbeit Qualitäts- management FB Fixlagerplatz IM Import SN Serialnummern Revisionsstand RL

16 ©2012 SAP AG. All rights reserved.16 SAP Best Practices Arbeitsplatz-Hierarchie Diese Stammdaten werden in BB 143 angelegt. TOT_PLNT Werk - Kopfebene 0001 DISCR_MF Diskrete Fertigung - Kopfebene 0001 (Cap 001/002) PACK01 Verpackungslinie (Cap 001) PACK02 Arbeitsplatz Handverpackung (Cap 002) Montage Maschinenkapazität 0001 (Cap 001) Testen Maschinenkapazität 0001 (Cap 001) TECHNIK CNC Verarbeitung 0001 (Cap 001) Arbeit Arbeit f. Maschine / Person 0001 (Cap: 001/002) PVRSN_MF Prozess- / Serien-Fertigung - Kopfebene 0001 (Cap 001/002) Mischen Mischen Flüssigkeit 0008 (Cap 001/002) Abfüllen Abfüllen Flüssigkeit 0008 (Cap: 001/002) Wickeln Wickeln Serienfertigung 0007 (Cap 001) Verpacken Verpacken Flüssigkeit 0008 (Cap: 001/002)

17 ©2012 SAP AG. All rights reserved.17 Legende SymbolBeschreibungVerwendungs- hinweise Band: Kennzeichnet eine Benutzerrolle, wie z. B. Rechnungsprüfer oder Vertriebsbeauftragter. Dieses Band kann statt einer bestimmten Rolle auch eine Organisationseinheit oder eine Gruppe kennzeichnen. Die anderen Ablaufsymbole in dieser Tabelle befinden sich in diesen Zeilen. Ihnen stehen genügend Zeilen für alle Rollen im Szenario zur Verfügung. Das Rollenband enthält die für diese Rolle üblichen Aufgaben. Externe Ereignisse: Enthält Ereignisse, die das Szenario starten bzw. beenden oder den Ablauf der Ereignisse im Szenario beeinflussen. Ablauflinie (durchgehend): Diese Linie kennzeichnet die normale Abfolge der Schritte und die Richtung des Ablaufs im Szenario. Ablauflinie (gestrichelt): Diese Linie zeigt den Ablauf seltener oder bedingter Aufgaben in einem Szenario an. Die Linie kann auch auf mit dem Ablauf verbundene Dokumente verweisen. Verbindet zwei Aufgaben in einem Szenario-ablauf oder einem Ereignis, das keinen Schritt darstellt. Geschäftsaktivität/-ereignis: Kennzeichnet eine Aktion, die entweder in das Szenario hinein oder aus dem Szenario hinaus führt oder einen externen Prozess, der sich während des Szenarios ereignet. Entspricht keinem Aufgabenschritt im Dokument. Einheitenprozess: Kennzeichnet eine Aufgabe, die in dem Szenario Schritt für Schritt behandelt wird. Entspricht einem Aufgabenschritt im Dokument. Prozessreferenz: Wenn das Szenario insgesamt auf ein anderes Szenario verweist, geben Sie hier die Nummer und den Namen dieses Szenarios an. Entspricht einem Aufgabenschritt im Dokument. Teilprozessreferenz: Wenn das Szenario teilweise auf ein anderes Szenario verweist, geben Sie hier die Nummer, den Namen und die Schrittnummer dieses Szenarios an. Entspricht einem Aufgabenschritt im Dokument. Prozessentscheidung: Kennzeichnet einen Entscheidungs-/Verzweigungspunkt, an dem der Anwender eine Wahl treffen muss. Linien stellen unterschiedliche Wahlmöglichkeiten dar, die von den verschiedenen Eckpunkten des Rhombus ausgehen. Entspricht i. d. R. keinem Aufga- benschritt im Dokument; steht für eine Wahl, die nach der Durch-führung eines Schrittes getrof- fen werden muss. SymbolBeschreibungVerwendungs-hinweise Zum nächsten/vom letzten Diagramm: Führt zur nächsten/vorherigen Seite des Diagramms. Ablaufdiagramm wird auf der nächsten/vorherigen Seite fortgeführt. Papierausdruck/Dokument: Kennzeichnet ein gedrucktes Dokument, einen gedruckten Bericht oder ein gedrucktes Formular. Entspricht i. d. R. keinem Aufgabenschritt in einem Dokument; wird stattdessen verwendet, um ein Dokument darzustellen, das durch einen Aufgabenschritt generiert wird; von dieser Form gehen keine Ablauflinien aus. Finanzielle Istdaten: Kennzeichnet einen Finanzbuchungsbeleg. Entspricht i. d. R. keinem Aufgabenschritt in einem Dokument; wird stattdessen verwendet, um ein Dokument darzustellen, das durch einen Aufgabenschritt generiert wird; von dieser Form gehen keine Ablauflinien aus. Budgetplanung: Kennzeichnet einen Budgetplanungsbeleg. Entspricht i. d. R. keinem Aufgabenschritt in einem Dokument; wird stattdessen verwendet, um ein Dokument darzustellen, das durch einen Aufgabenschritt generiert wird; von dieser Form gehen keine Ablauflinien aus. Manueller Prozess: Stellt eine Aufgabe dar, die manuell durchgeführt wird. Entspricht i. d. R. keinem Aufgabenschritt in einem Dokument; wird stattdessen verwendet, um eine Aufgabe darzustellen, die manuell ausgeführt wird und den Prozessablauf beeinflusst, wie z. B. das Entladen eines LKW im Lager. Bestehende Version/Daten: Dieser Block stellt Daten dar, die durch einen externen Prozess eingespeist werden. Entspricht i. d. R. keinem Aufgabenschritt in einem Dokument; stattdessen bildet diese Form Daten ab, die aus einer externen Quelle stammen; dieser Schritt enthält keine eingehenden Ablauflinien. Systementscheidung Pass/Fail: Dieser Block stellt eine automatische, durch die Software getroffene Entscheidung dar. Entspricht keinem Aufgaben- schritt im Dokument; wird stattdessen verwendet, um eine automatische Systement- scheidung darzustellen, die getroffen wird, nachdem ein Schritt ausgeführt wurde. SAP-extern Geschäfts- aktivität/ -ereignis Einheiten- prozess Prozess- referenz Teil- prozess- referenz Prozess- entschei -dung Diagramm- verbindung Papierausdruck/ Dokument Finanzielle Istdaten Budgetplanung Manuell er Prozess Bestehend e Version/ Daten System- entschei- dung: Pass/Fail

18 ©2012 SAP AG. All rights reserved.18 No part of this publication may be reproduced or transmitted in any form or for any purpose without the express permission of SAP AG. The information contained herein may be changed without prior notice. Some software products marketed by SAP AG and its distributors contain proprietary software components of other software vendors. Microsoft, Windows, Excel, Outlook, PowerPoint, Silverlight, and Visual Studio are registered trademarks of Microsoft Corporation. IBM, DB2, DB2 Universal Database, System i, System i5, System p, System p5, System x, System z, System z10, z10, z/VM, z/OS, OS/390, zEnterprise, PowerVM, Power Architecture, Power Systems, POWER7, POWER6+, POWER6, POWER, PowerHA, pureScale, PowerPC, BladeCenter, System Storage, Storwize, XIV, GPFS, HACMP, RETAIN, DB2 Connect, RACF, Redbooks, OS/2, AIX, Intelligent Miner, WebSphere, Tivoli, Informix, and Smarter Planet are trademarks or registered trademarks of IBM Corporation. Linux is the registered trademark of Linus Torvalds in the United States and other countries. Adobe, the Adobe logo, Acrobat, PostScript, and Reader are trademarks or registered trademarks of Adobe Systems Incorporated in the United States and other countries. Oracle and Java are registered trademarks of Oracle and its affiliates. UNIX, X/Open, OSF/1, and Motif are registered trademarks of the Open Group. Citrix, ICA, Program Neighborhood, MetaFrame, WinFrame, VideoFrame, and MultiWin are trademarks or registered trademarks of Citrix Systems Inc. HTML, XML, XHTML, and W3C are trademarks or registered trademarks of W3C®, World Wide Web Consortium, Massachusetts Institute of Technology. Apple, App Store, iBooks, iPad, iPhone, iPhoto, iPod, iTunes, Multi-Touch, Objective-C, Retina, Safari, Siri, and Xcode are trademarks or registered trademarks of Apple Inc. IOS is a registered trademark of Cisco Systems Inc. RIM, BlackBerry, BBM, BlackBerry Curve, BlackBerry Bold, BlackBerry Pearl, BlackBerry Torch, BlackBerry Storm, BlackBerry Storm2, BlackBerry PlayBook, and BlackBerry App World are trademarks or registered trademarks of Research in Motion Limited. Google App Engine, Google Apps, Google Checkout, Google Data API, Google Maps, Google Mobile Ads, Google Mobile Updater, Google Mobile, Google Store, Google Sync, Google Updater, Google Voice, Google Mail, Gmail, YouTube, Dalvik and Android are trademarks or registered trademarks of Google Inc. © 2012 SAP AG. All rights reserved INTERMEC is a registered trademark of Intermec Technologies Corporation. Wi-Fi is a registered trademark of Wi-Fi Alliance. Bluetooth is a registered trademark of Bluetooth SIG Inc. Motorola is a registered trademark of Motorola Trademark Holdings LLC. Computop is a registered trademark of Computop Wirtschaftsinformatik GmbH. SAP, R/3, SAP NetWeaver, Duet, PartnerEdge, ByDesign, SAP BusinessObjects Explorer, StreamWork, SAP HANA, and other SAP products and services mentioned herein as well as their respective logos are trademarks or registered trademarks of SAP AG in Germany and other countries. Business Objects and the Business Objects logo, BusinessObjects, Crystal Reports, Crystal Decisions, Web Intelligence, Xcelsius, and other Business Objects products and services mentioned herein as well as their respective logos are trademarks or registered trademarks of Business Objects Software Ltd. Business Objects is an SAP company. Sybase and Adaptive Server, iAnywhere, Sybase 365, SQL Anywhere, and other Sybase products and services mentioned herein as well as their respective logos are trademarks or registered trademarks of Sybase Inc. Sybase is an SAP company. Crossgate, EDDY, B2B 360°, and B2B 360° Services are registered trademarks of Crossgate AG in Germany and other countries. Crossgate is an SAP company. All other product and service names mentioned are the trademarks of their respective companies. Data contained in this document serves informational purposes only. National product specifications may vary. The information in this document is proprietary to SAP. No part of this document may be reproduced, copied, or transmitted in any form or for any purpose without the express prior written permission of SAP AG.
