1 page 1 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh Anthropos 5 Eine CAD-Applikation zur Ergonomieanalyse von Arbeitsplätzen

2 page 2 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh Anthropos 5: Funktionsumfang H Darstellen und Einbindung von Personen in ein CAD-Modell H Einfache, komplexe sowie manuelle, automatisierte Bewegungen Bewegung Hand, Arm, Bein bzw. sitzen, laufen, knien, klettern H Erreichbarkeitsprüfungen: Aus der aktuellen Postition wird die Erreichbarkeit verschiedener Punkte ermittelt als: erreichbar, gerade noch erreichbar und nicht mehr erreichbar. H Erstellen von einfachen Haltungsanalysen - animierte Körperhaltungen und Bewegungen werden bewertet H Sehfunktion: Der Sehbereich der Umgebung wird untersucht H Kräfte zum Heben und Tragen: Lasten bzw. Grenzlasten für Heb- und Tragbewegungen werden ermittelt H Pedalkräfte: zulässige Pedalkräfte werden errechnet

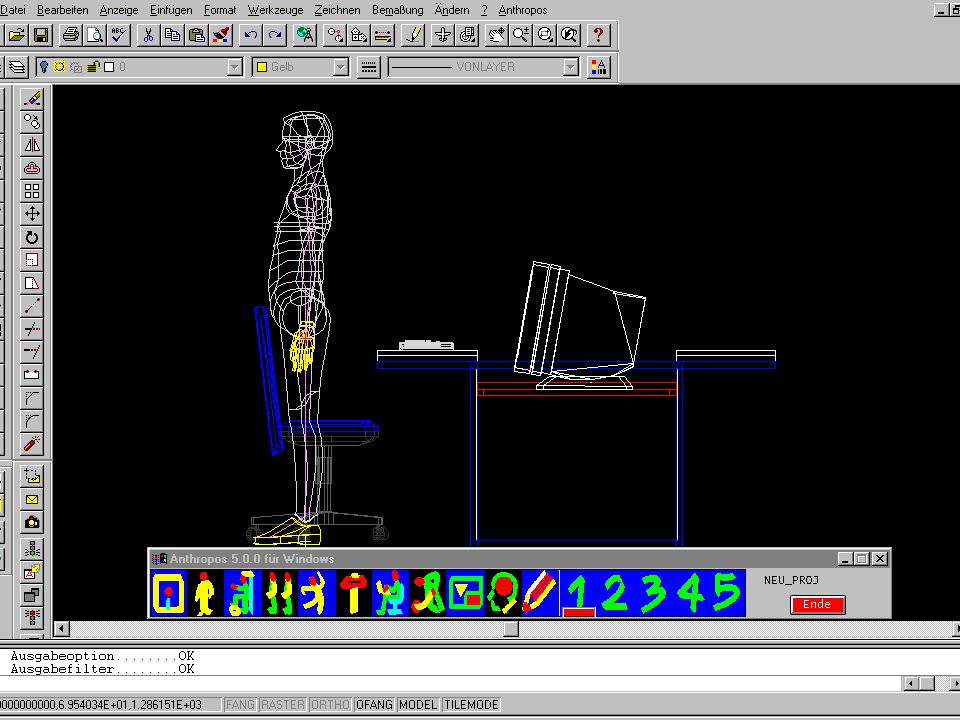

3 page 3 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh Anthropos 5: Simulationsablauf

4 page 4 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

5 page 5 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

6 page 6 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

7 page 7 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

8 page 8 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

9 page 9 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

10 page 10 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh

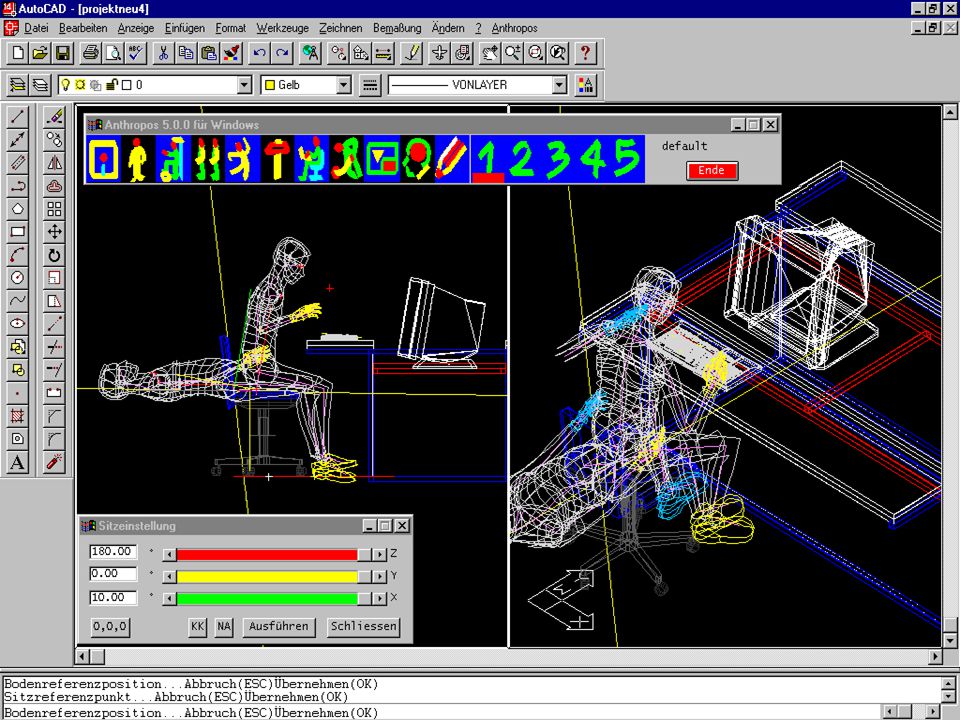

11 page 11 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh Ergonomiefunktionen

12 page 12 C K. Menzel, 05/10/ 00DL_Infrastruktur.ppt Technische Universität Braunschweig, Institut für ComputerAnwendungen im Bauingenieurwesen & Carnegie Mellon University Pittsburgh Analyse: Anordnung der Arbeitsplätze im Scene - Lab H Bei der Gestaltung des Raumes sollten möglichst viele Computerarbeitsplätze geschaffen werden. Insgesamt konnten 12 Arbeitsplätze entstehen. H Durch die Möglichkeit der Versenkung der Rechner und die enge Anordnung der Arbeitsplätze hat man an den jeweiligen Arbeitsplätzen nur wenig Beinfreiheit. H Durch die Längsanordnung der Tische steht im begehbaren Bereich nur wenig Platz zur Verfügung (die Laufwege sind durch Stühle blockiert )
