1 Seite 1 © 2008 IDEAL INDUSTRIES IDEAL Mikro-OTDR September 2008 Alfred Huber Support & Service Manager Tel.: / Fax: /

2 Seite 2 © 2008 IDEAL INDUSTRIES IDEAL Zielkunden Installateure von Campus- und LAN- Glasfasernetzwerken Firmen spezialisiert auf … –Zertifizierung –Fehlersuche Systemadministratoren (typisch in größeren Unternehmen) Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

3 Seite 3 © 2008 IDEAL INDUSTRIES IDEAL LWL-Testlösungen Preis VFF5 Rotlichtquelle FiberMASTER PM & LS FIBERTEK PM & LS (mit Längenmessung) Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A OTDR MM und Quad Version Performance

4 Seite 4 © 2008 IDEAL INDUSTRIES Wir stellen vor: Das neue IDEAL OTDR Handheld Mikro-OTDR für Campus- und LAN-Anwendungen 2 Geräteversionen –Multimode 850nm/1300nm Wellenlänge -Quad (Multimode und Singlemode) 850/1300/1310/1550nm Wellenlänge Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

5 Seite 5 © 2008 IDEAL INDUSTRIES Produkt-Konfiguration -Hauptgerät -PC-Software -Akkus & Ladenetzteil -USB-Kabel -Tragekoffer -Handbücher Wir stellen vor: Das neue IDEAL OTDR Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

6 Seite 6 © 2008 IDEAL INDUSTRIES Wir stellen vor: Das neue IDEAL OTDR Lieferumfang -Stabiler Tragekoffer -Inhalt -OTDR -Ladenetzteil -CDs -Kabel -Videoprüfkopf (optional) -VFF5 (optischer Fehlersucher/optional) -Externe Tastatur (optional) -Im Koffer befindet sich eine Übersichts- karte über das optionale Zubehör Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

7 Seite 7 © 2008 IDEAL INDUSTRIES Zusätzliche Optionen -Adapter für unterschiedliche Steckgesichter: ST, SC, FC, E-2000, HMS-10/AG, DIN Zusatzakkus -Videoprüfkopf -“Macrobend Finder”- und PASS/FAIL-Firmware (Werksupdate) Erforderlich für “Tier 2”-Zertifizierung! -Optionale, zusammenklappbare USB-Tastatur Wir stellen vor: Das neue IDEAL OTDR Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

8 Seite 8 © 2008 IDEAL INDUSTRIES Wir stellen vor: Das neue IDEAL OTDR Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A Produktspezifikationen -850/1300nm und 1310/1550nm Wellenlängen -Dynamikbereich (850/1300/1310/1550nm): 24/25/29/28 dB -Ereignistotzone: SM 2,5m bei -45dB Reflexion, MM 3m bei -35dB Reflexion -Dämpfungstotzone: SM 11/12m bei -45dB Reflexion, MM 11m bei -35dB Reflexion -Kann als Lichtquelle für einen externen Leistungmesser verwendet werden (z.B. IDEAL FiberMaster) -USB- und RJ-45-Anschluss -Firmware für Videoprüfkopf vorinstalliert

9 Seite 9 © 2008 IDEAL INDUSTRIES Hauptvorteile Einfache Bedienung: AUTOTEST Automatischer, manueller, Echtzeit- und Fehlerstellensuch-Modus Einfach zu verstehen Zusammenfassungsbildschirm mit Pass/Fail- Aussage Ereignistabellen mit klaren Kennzeichnungen der Ereignisse Einfache zu bedienende PC-Software Ermöglicht bidirektionale Betrachtung Bellcore-Format Handliches Gerät Gewicht nur 1kg Ergonomische Tastatur Das neue IDEAL OTDR Features Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

10 Seite 10 © 2008 IDEAL INDUSTRIES Haupt-Features USB-Master- und Slave-Möglichkeit Steckerbegutachtung mit optionalem Videoprüfkopf Alle Geräte sind bereits vorbereitet für die Verwendung des Videoprüfkopfes Ermöglicht Begutachtung von Steckerendflächen direkt oder durch Verbinder hindurch Prüfspitzen für alle gängigen Steckertypen verfügbar x200 und x400-Vergrößerung Endflächenbilder werden im Gerät für Dokumentationszwecke gespeichert Das neue IDEAL OTDR Features Sauberkeit ist das Hauptkriterium in der Welt der Glasfasern! Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

11 Seite 11 © 2008 IDEAL INDUSTRIES Haupt-Geräte-Features Austauschbare Anschlussverbinder Stabiles Gehäuse mit Schutzholster Geschützte Steckverbinder Lange Betriebszeit (typisch 8 Stunden) Li-Ion-Akkus TFT-Farbbildschirm Das neue IDEAL OTDR Features Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

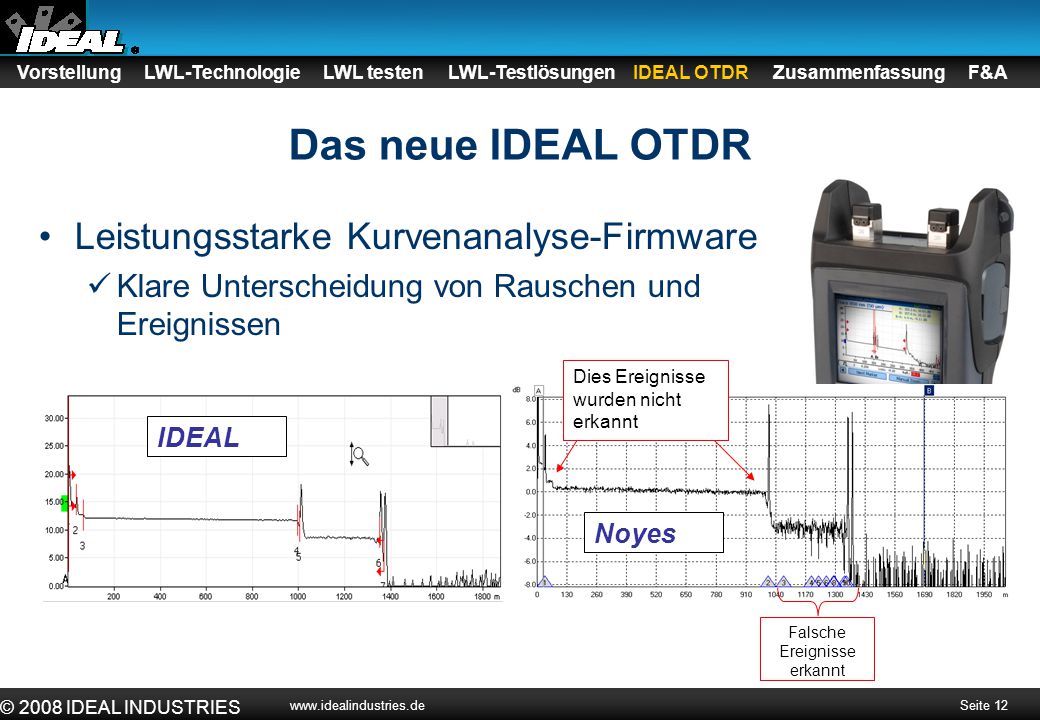

12 Seite 12 © 2008 IDEAL INDUSTRIES Leistungsstarke Kurvenanalyse-Firmware Klare Unterscheidung von Rauschen und Ereignissen Das neue IDEAL OTDR Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A Falsche Ereignisse erkannt Dies Ereignisse wurden nicht erkannt IDEAL Noyes

13 Seite 13 © 2008 IDEAL INDUSTRIES Fasertest in 3 Schritten OTDR anschließen Autotest drücken Ergebnisse ablesen Das neue IDEAL OTDR, so einfach wie möglich! Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A Leistung (dB) Entfernung (km) Neigung zeigt Faserdämpfung Dämpfung Reflexion OTDR Steckverbinder Steckverbindung Fusions- spleiss Letzer Stecker Faserende

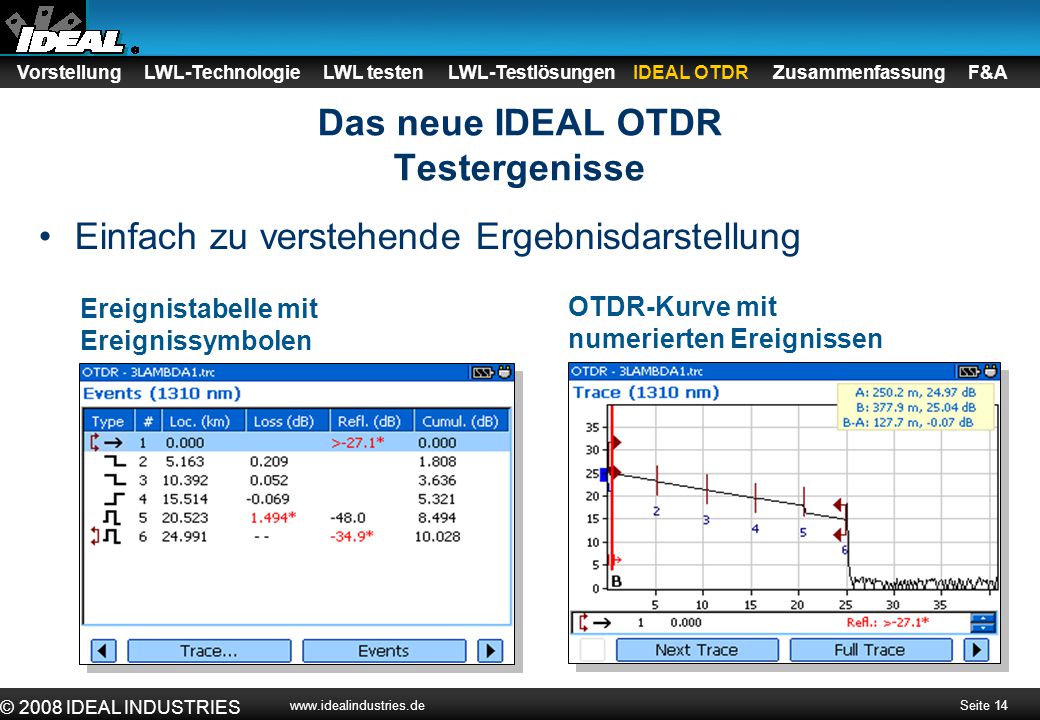

14 Seite 14 © 2008 IDEAL INDUSTRIES Einfach zu verstehende Ergebnisdarstellung OTDR-Kurve mit numerierten Ereignissen Das neue IDEAL OTDR Testergenisse Ereignistabelle mit Ereignissymbolen Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

15 Seite 15 © 2008 IDEAL INDUSTRIES Zusammenfassungsbildschirm –Anzeige des Gesamtstatus der Strecke (Pass/Fail) –Enthält Dämpfung und Länge Macro-Bending-Erkennung –Durch Vergleich der Ergebnisse der 1310nm- und der 1550nm- Kurve, ist das OTDR in der Lage zu kleine Biegeradien zu erkennen –Dieser Fehler tritt öfters auf in Spleisskasetten oder Verteilerfeldern Macrobend-Tabelle Pass/Fail-Status Entfernung zur Fehlerstelle Das neue IDEAL OTDR Ereignisanalyse Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

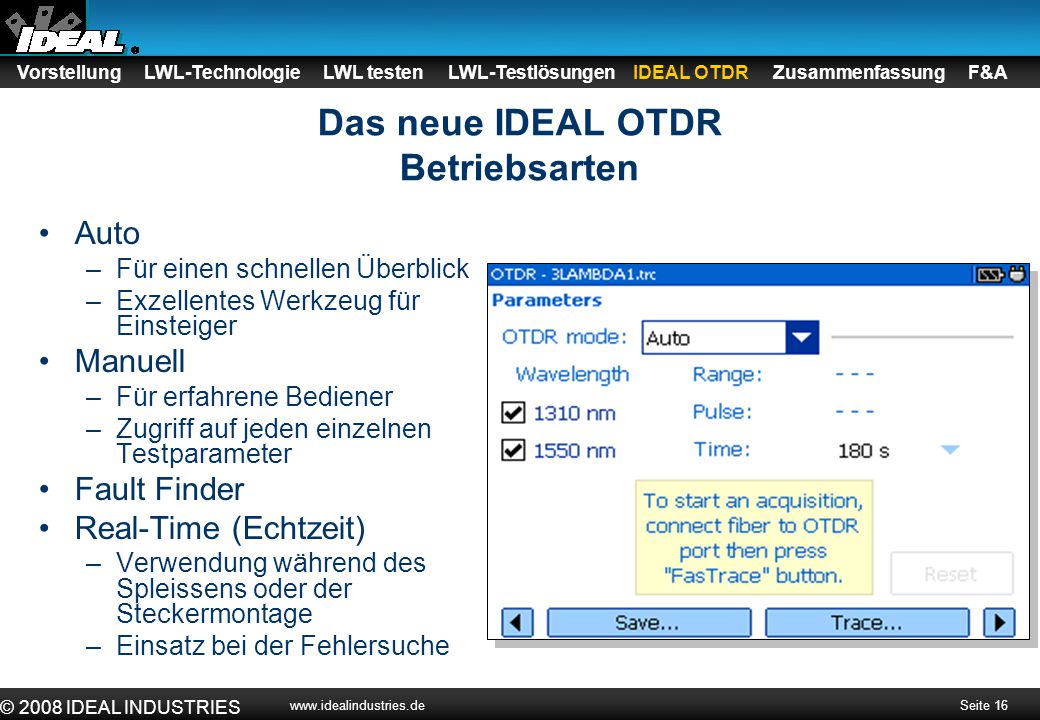

16 Seite 16 © 2008 IDEAL INDUSTRIES Das neue IDEAL OTDR Betriebsarten Auto –Für einen schnellen Überblick –Exzellentes Werkzeug für Einsteiger Manuell –Für erfahrene Bediener –Zugriff auf jeden einzelnen Testparameter Fault Finder Real-Time (Echtzeit) –Verwendung während des Spleissens oder der Steckermontage –Einsatz bei der Fehlersuche Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

17 Seite 17 © 2008 IDEAL INDUSTRIES Das neue IDEAL OTDR Umfangreiche PC-Software Kurvenanalyse Berichtserstellung PDF-Erstellung Datenexport in Bellcore-Format Bidirektionaler Viewer Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A

18 Seite 18 © 2008 IDEAL INDUSTRIES Zusammenfassung Einfache Bedienung Umfangreiche und leicht- verständliche Messergebnisse Vielseitige Fehlersuch-Hilfsmittel Videoprüfkopf Sehr gute Spezifikationen Leistungsstarke Kurvenanalyse Umfangreiches Zubehör Sehr gutes Preis/Leistungsverhältnis Vorstellung LWL-Technologie LWL testen LWL-Testlösungen IDEAL OTDR Zusammenfassung F&A Exzellent für Einsteiger! Exzellent für Experten! Einfach zu kaufen! Einfach zu verkaufen!
