1 Planetengewindetrieb 1 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Planetengewindetrieb Kundenpräsentation Planetengewindetrieb (PGT)

2 2 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Planetengewindetrieb Ihre Anforderung  Gewindetriebe mit hoher Leistungsdichte zu marktgerechten Preisen  Hohe Tragzahlen, hohe Steifigkeit  Präzise Positionierung und Wiederholgenauigkeit bei Verfahrgeschwindigkeiten bis 1,5 m/s Unsere Lösung: Planetengewindetriebe von Bosch Rexroth

3 3 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Planetengewindetrieb Die Vorteile auf einen Blick  Hohe axiale Tragfähigkeit  Hohe axiale Steifigkeit  Hohe Verfahrgeschwindigkeiten  Hohe Positionier- und Wiederholgenauigkeit  Hohe Lebensdauer  Geräuscharmer Lauf  Hoher Wirkungsgrad  Effektive Abdichtung

4 4 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Technische Eckdaten- Bestandteile Planetengewindetrieb Mutter Planeten Dichtungen Hohlrad Führungsscheibe Sicherungsring

5 Planetengewindetrieb 5 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Technische Eckdaten - Mutternbauformen Zylindrische Einzelmutter (mit Axialspiel) Flansch- Einzelmutter (mit Axialspiel) Flansch-Einzelmutter geteilt Die Länge der Mutter bleibt in der jeweiligen Größe nahezu gleich, deshalb ergibt sich für den Tragzahlvergleich: Tragzahl Einzelmutter geteilt = 0,5 x Tragzahl Einzelmutter

6 6 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Ausführungen/Produkttypen - Größenübersicht Planetengewindetrieb Spindel-Ø d 0 (mm) Steigung (mm) Zentrier-Ø = Außen Ø D 1 (mm) Muttern- länge L (mm) Tragzahl Spiel C (kN)C 0 (kN) 15535502643 20542655080 1042654261 255537863108 10537872105 305648587178 106485101174 206485123177 39580100129268 1080100152270 2080100172260 485100127188481 10100127220475 20100127265462 6010122152338779 20122152395785 75101501915041486 201501915721495 Abmessungen Zylindermutter

7 7 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Ausführungen/Produkttypen - Größenübersicht Planetengewindetrieb Spindel-Ø d 0 (mm) Steigung (mm) Zentrier-Ø D 1 (mm) Außen-Ø D 5 (mm) Muttern- länge L (mm) Tragzahl Spiel Tragzahl Vorspannung C (kN)C 0 (kN)C (kN)C 0 (kN) 15535585026431421 20542646550802932 1042646542612730 255538478631083454 10538478721054052 305649785871785089 106497851011745887 206497851231776788 3958212410012926871134 108212410015227084135 208212410017226095130 485105150127188481109240 10105150127220475127237 20105150127265462146231 6010122180152338779186389 20122180152395785217392 75101502101915041486% 201502101915721495% Abmessungen Flanschmutter

8 8 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Einsatzgebiet / Zielbranchen Planetengewindetrieb Mittel- bis Schwerlastmaschinenbau:  Kunststoffspritzguss  Räummaschinen  Ventile und Klappen Sondermaschinenbau  Werkzeugmaschinen  Pressen  Kleben, Füllen, Fügen  Automatische Manipulatoren  Luft- und Raumfahrt  Stahlindustrie  Reifenindustrie  Bühnentechnik  Simulatoren  Messtechnik

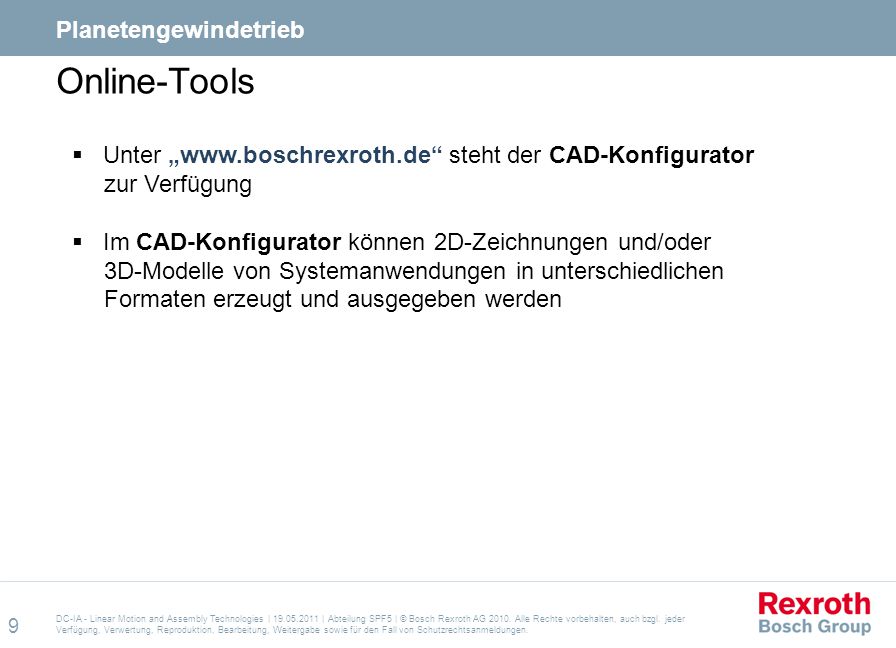

9 9 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Online-Tools Planetengewindetrieb  Unter „www.boschrexroth.de“ steht der CAD-Konfigurator zur Verfügung  Im CAD-Konfigurator können 2D-Zeichnungen und/oder 3D-Modelle von Systemanwendungen in unterschiedlichen Formaten erzeugt und ausgegeben werden

10 10 DC-IA - Linear Motion and Assembly Technologies | 19.05.2011 | Abteilung SPF5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Planetengewindetriebe von Bosch Rexroth Hohe Tragfähigkeit und gleichzeitig kompakte Bauweise… Planetengewindetrieb …mit den Planetengewindetrieben von Bosch Rexroth
