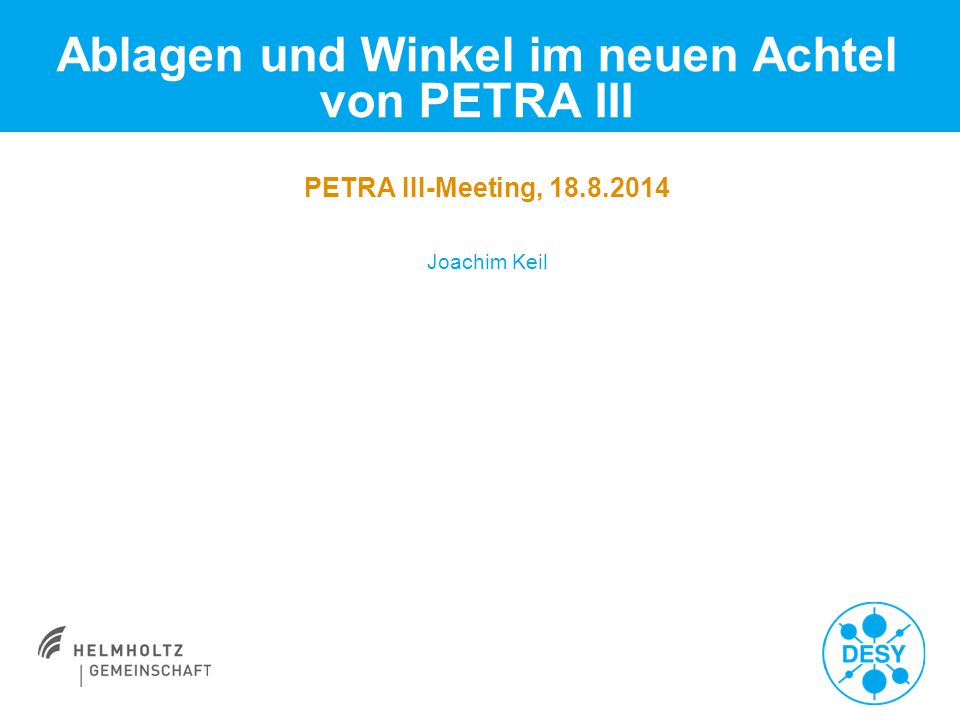

1 Ablagen und Winkel im neuen Achtel von PETRA III Joachim Keil PETRA III-Meeting,

2 Joachim Keil | | Seite 2 Ablagen und Winkel im neuen Achtel > Differenz zwischen goldenem Orbit und BBA-Orbit im neuen Achtel:  y=+0.7 mm an PU01a  x=+1,8 mm an PU13

3 Joachim Keil | | Seite 3 IDZellex E / mmx A / mmy E / mmy A / mmL / m PU01a/b0+0,511+0,655 +0,682 +0,50011,517 PU02/031 -0,098 -0,054 -0,180 -0,3365,2793 PU042 -0,194 +0,463 +0,109 +0,1035,2781 PU05/063 -0,058 -0,214 -0,443 -0,1905,2793 PU074 +0,076 +0,191 -0,271 -0,3135,2781 PU08/095 +0,040 -0,256 -0,092 -0,2445,2793 PU106 +0,336 -0,128 -0,327 -0,2425,2781 PU11/127 -0,527 +0,558 -0,133 +0,0115,2793 PU13/148 1,863 +1,106 -0,157 -0,1955,2793 Goldener Orbit an den IDs (Stand 1/2014) Die vertikale Beule über PU01 und die hor. Beulen über PU11/12 sowie PU13/14 reichen über 4 BPMs! E: BPM am Eingang A: BPM am Ausgang

4 Joachim Keil | | Seite 4 IDZellex / mmx’ / mrady / mmy’ / mrad PU01a/b0+0,5830+0,0125+0,5910-0,0158 PU02/031-0,0760+0,0083-0,2580-0,0295 PU042+0,1345+0,1245+0,1060+0,0011 PU05/063-0,1360-0,0295+0,3165+0,0479 PU074+0,1335+0,0218-0,2920-0,0080 PU08/095-0,1080-0,0561-0,1680-0,0288 PU106+0,1040-0,0879-0,2845+0,0161 PU11/127+0,0155+0,2055-0,0610+0,0273 PU13/148+1,4845-0,1434-0,1760-0,0072 Ablage und Winkel an den IDs Maximalamplitude und Maximalwinkel sind mit rot markiert
