1 CAN-Module – Wie trennt man die „Äpfel“ von den „Birnen“?  ERIMEC – Ernst Richter Messtechnik

2 März Auswahlkriterien Was wird benötigt: galvanische Trennung synchrone Abtastung der Eingänge Multifunktionen auf den Eingängen Sensorversorgung passende Kanalzahl Schutzklassen oder andere Optionen Funktionsmix innerhalb eines Moduls ? ? ? ? ? ?

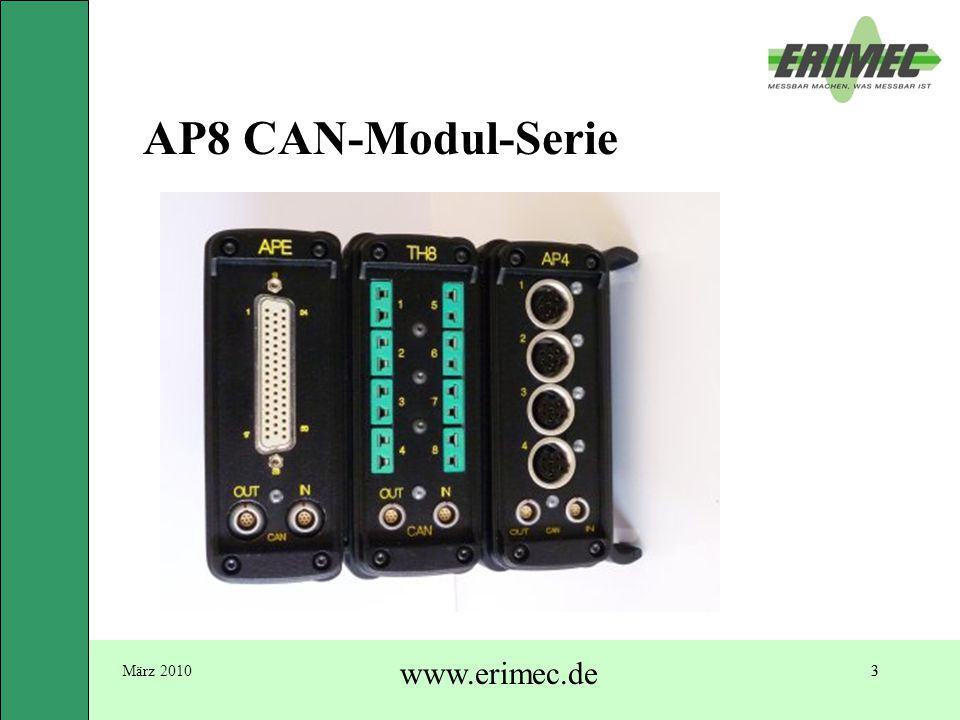

3 3März AP8 CAN-Modul-Serie

4 März AP8 CAN-Modul-Serie bietet grundsätzlich: 8 / 4 Kanäle galvanisch getrennt galvanisch getrennte Sensorspeisung Buchsen wählbar: LEMO 0B, 1B, SUB-D, Amphenol / Lumberg, BNC CAN-Buchsen 7-pol. LEMO 0B zur Kommunikation IP 50 und IP 66 Varianten Arbeitstemperaturbereich –25°...+85°C u. -40° °C

5 März AP8 CAN-Modul-Serie und auch dieses: Versorgungsspannung 7V...40V (opt. 60V) Größe 120 x 110 x 45 mm, 500g click & snap  Verbindung von Modulen ohne Werkzeug Kommunikation über CAN/CCP Konfigurations- und Bediensoftware ModuleCommander

6 März AP8dac Analog-Ausgabe-Modul: 8 Ausgabekanäle Konfiguration über dbc-file 16 Bit Auflösung Spannungsbereiche V oder –10V...+10V Steuerausgang 0V / 5V max. Strom 5mA/Kanal dauernd opt. Powerausgang Bordspannung / 400mA /Kanal

7 März AP4qe Inkrementalgeber-Modul: 4 Ausgabekanäle einzeln galvanisch getrennt Anwendungsbereiche: Drehzahlmessung Strecken-/ Positionsmessung Pulsdauer, PWM, Logikpegel, Vor- und Rückwärtszähler 32Bit Messwert-Darstellung

8 März AP8isoflex 8 Multimode-Eingänge einzeln galvanisch getrennt Verstärkungs- und Betriebsumschaltung für Spannung, Strom, Puls und Frequenz Sensor-Versorgungsspannung und Triggerschwelle über Software pro Kanal einzeln einstellbar 1kHz Abtastrate (2kHz bei reduzierter Kanalzahl)

9 März CARDALOG-E 3 CAN-Knoten bis zu 32 interne Messkanäle Kanalselektive 1kHz Abtastrate/K 4 x Pulseingänge einfache Parametrierung über WinDat-Software Vector-Anbindung speichern auf Compact Flash Card

10 März CARDALOG-System Resumé kompakt + leicht universell einsetzbar viele Kanäle hohe Abtastrate Buchsenvarianten schnelle Parametrierung + Auswertung Online-Berechnungen

11 ERIMEC – Ernst Richter Messtechnik & Consulting Hofferhofer Str Rösrath Tel –
