Theorie und Praxis – Freiraum und Mehrwegausbreitung LOS: Line of Sight NLOS: Non Line of Sight.

Ähnliche Präsentationen


Präsentation zum Thema: "Theorie und Praxis – Freiraum und Mehrwegausbreitung LOS: Line of Sight NLOS: Non Line of Sight."—  Präsentation transkript:

1 Theorie und Praxis – Freiraum und Mehrwegausbreitung LOS: Line of Sight NLOS: Non Line of Sight

2 Professionelle Messungen

3 Kanal Stossantwort

4 HSR Rapperswil Campus Measurement Results

5 Kanal Frequenzgang FFT h(t) H(f)

6 Product News 2012

7 CW Messung Nur Pegel Information Mittelung über Zeit und örtlich lokal ( x Fläche) Gilt streng genommen nur für diese Frequenz Low cost solution: RSSI Anzeige von Funkmodul nutzen  Liefert nur Large Scale Model und allenfalls Varianz 

8 Freiraum - Formel Empfangsleistung Sendeleistung Wellenlänge Gewinn TX-Antenne Gewinn RX-Antenne Distanz in dBm: mit Referenzpunkt bei do: zur Erinnerung:

9 X-axis (vertical) Z-axisY Isotropic Antenna for E-field Measurement –27 MHz to 3 GHz (UKW till UMTS) –Triaxial passive E-Field Antenna –Three to each electrical right angelic diploes –Very easy to use without the thinking over polarization of the signal –Nearly usable for all applications

10 Modell “Exponent n” Kanaldämpfung [dB]: darin Anteil Sichtverbindung bis do [dB]: Messtechnischer Ansatz Receive Power [dBm]: Ansatz: Anpassung des Exponenten n der Kanaldämpfung im Term d n darin Anteil Sichtverbindung bis do [dBm]: Messwert bei do oder Rechenwert in dBm: fs: free space

11 Modell “Exponent n”: Wahl von do do Beispiel: n = 3.8 Einsatzort do Indoor Office 1 m Indoor Factory 10 m Outdoor Urban 100 m Outdoor Rural 1000 m

12 Professionelle Messungen Helsinki University: Indoor Corridor with LOS

13 Matlab Auswertung 1. Enter>>prdb = [ -aa, -bb,..., -cc] where aa, bb,… substituting your own measured values of the received power measured on the spectrum analyser, prdb, at each point beginning at do for the sample values shown. 2. Enter>>d = [u, v,...z] where u,v,… is for the distance d  do in metres at which you took the values. Ensure that each reading in prdb corresponds to the appropriate value of d. 3. Enter>>plot(10*log10(d),prdb,’g’) and >>hold You should now have a log - log graph of power vs distance. 4. Enter>>plot(10*log10(d),prdb,’+’) and>>grid to add points and a grid to the graph. 5. Enter>>lsline to add a least square line to the points. 6. Enter >>h = polyfit( 10*log10(d), prdb, 1) The vector h returns the slope and y-axis (prdb, i.e., receiver power in dB) intercept of the least square line. The slope corresponds to the path loss exponent n

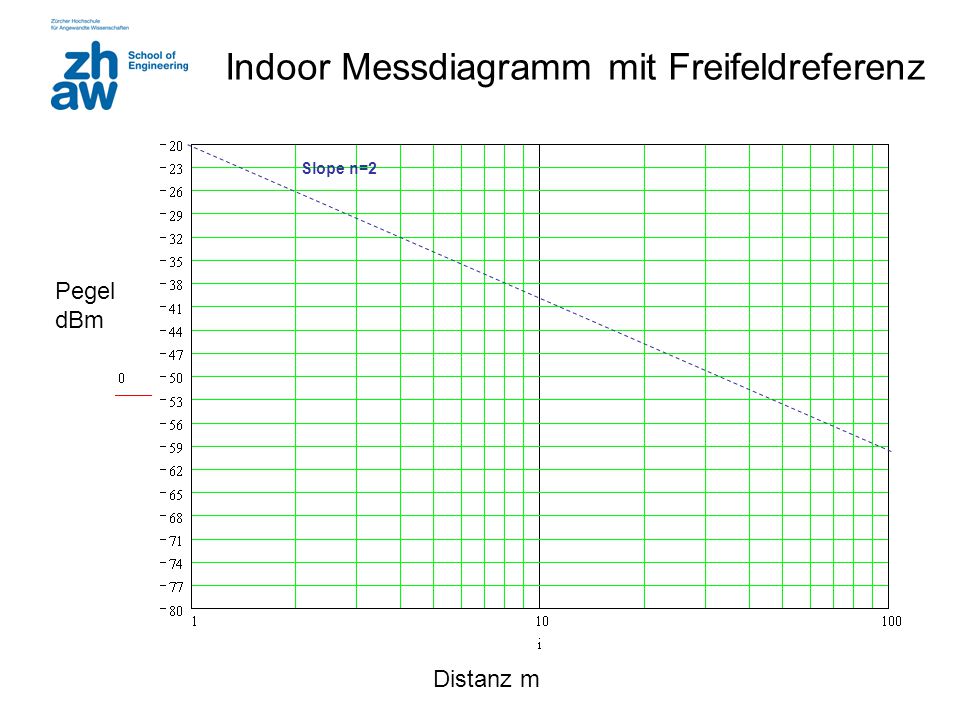

14 Distanz m Pegel dBm Slope n=2 Indoor Messdiagramm mit Freifeldreferenz

15 Demo Outdoor Simulation Free Tool „RADIO MOBILE“
