© Planungsbüro Diekmann & Mosebach 12.11.2014 1 Repowering Windpark Hohegaste Informationstermin12.11.2014.

Ähnliche Präsentationen


Präsentation zum Thema: "© Planungsbüro Diekmann & Mosebach 12.11.2014 1 Repowering Windpark Hohegaste Informationstermin12.11.2014."—  Präsentation transkript:

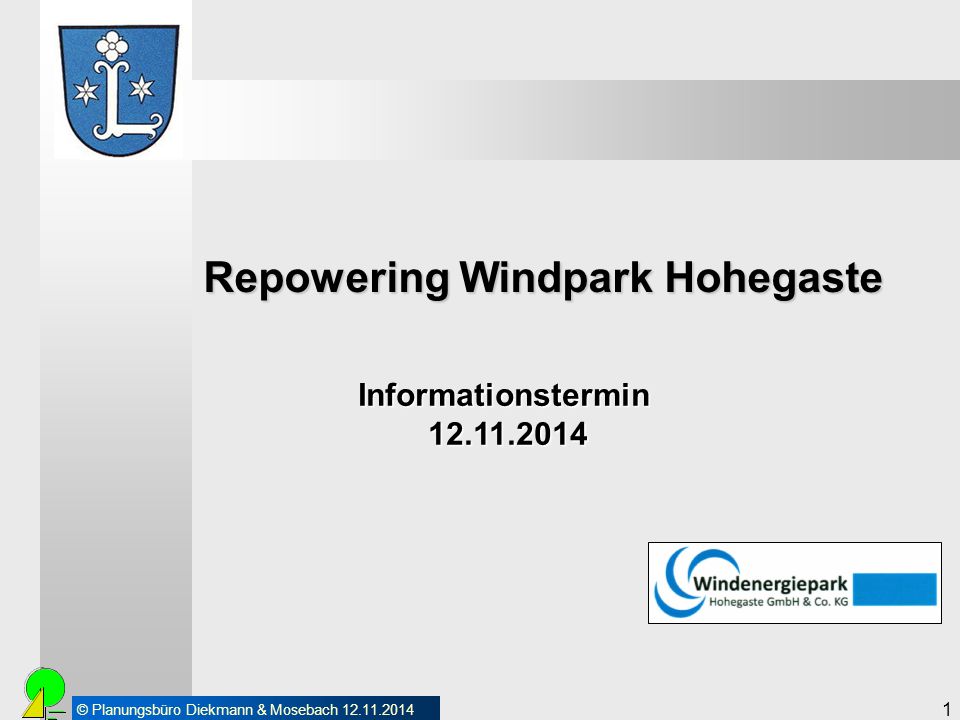

1 © Planungsbüro Diekmann & Mosebach Repowering Windpark Hohegaste Informationstermin

2 © Planungsbüro Diekmann & Mosebach Tag- und Nachtkennzeichnung Vorarbeiten

3 © Planungsbüro Diekmann & Mosebach Tag- und Nachtkennzeichnung Vorarbeiten Windenergieanlagen müssen als „Luftfahrthindernis“ gekennzeichnet werden, wenn sie eine Gesamthöhe von 100 m übersteigen. Dies wird über die „Allgemeine Verwaltungsvorschrift zur Kennzeichnung von Luftfahrthindernissen“ (Bundesanzeiger, 2007; BMVBS, 2007) geregelt: - Tageskennzeichnung: farbige Markierung der Rotorblätter/ weiße Feuer - Nachtkennzeichnung: rote Feuer

4 © Planungsbüro Diekmann & Mosebach Tageskennzeichnung: Rotorblätter: - Farbstreifen von 6 Meter Länge alternativ Turm: - Farbring von 3 bzw. 6 Meter Höhe und Maschinenhaus: - Farbstreifen von 2 Meter Breite - Weißes Blitzlicht ( cd) plus Sichtweitenmessgerät Nachtkennzeichnung: Maschinenhaus: - Feuer W,rot (100 cd / blinkend) plus Sichtweitenmessgerät / neu seit 4/07 alternativ Rotorblätter: - Blattspitzenfeuer (10 cd) und Turm: - Hindernisfeuer (10 cd) Quelle: Bundesverband WindEnergie e.V. (gemäß der Allgemeinen Verwaltungsvorschrift zur Kennzeichnung von Luftfahrthindernissen) Tag- und Nachtkennzeichnung Vorarbeiten

5 © Planungsbüro Diekmann & Mosebach m 150 m Quelle: Bundesverband WindEnergie e.V. 150 m Tag- und Nachtkennzeichnung Vorarbeiten

6 © Planungsbüro Diekmann & Mosebach Bei Nachtbefeuerung: Kombination „Feuer W,rot“ mit Sichtweitenmessgerät  Reduzierung der Lichtstärke bei guten Sichtverhältnissen auf 30% bzw.10%  mittels Synchronisation werden Feuer im gleichen Takt ein- und ausgeschaltet Ergebnis: ruhigeres Betrachtungsbild für das menschliche Auge und keine Beeinträchtigung der Flugsicherheit Tag- und Nachtkennzeichnung - Sichtweitenmessung der Nachtkennzeichnung Vorarbeiten
