1 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 1Christian Bell WISI Communications GmbH & Co. KG WISI Optopus Оптическая платформа для кабельных сетей © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 1Christian Bell WISI Communications GmbH & Co. KG

2 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 2Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 2Christian Bell WISI Communications GmbH & Co. KG Обзор областей применения Видеообработка и транспорт в сетях нового поколения (NGN) © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 2Christian Bell WISI Communications GmbH & Co. KG

3 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 3Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 3Christian Bell WISI Communications GmbH & Co. KG Преимущества  Масштабируемость: единая платформа для любых оптических аналоговых сетей  Модульность: экономически оптимизированные модули для любых приложений  Простота применения: упрощено проектирование, работа, ремонт  Масштабируемость: единая платформа для любых оптических аналоговых сетей  Модульность: экономически оптимизированные модули для любых приложений  Простота применения: упрощено проектирование, работа, ремонт Ключевые особенности  Функциональность профессионального уровня  Высокая плотность, до 14 модулей в шасси  Расширенные возможности управления  Очень низкое энергопотребление  Функциональность профессионального уровня  Высокая плотность, до 14 модулей в шасси  Расширенные возможности управления  Очень низкое энергопотребление Применения  Гибридные сети и разбиение на кластеры  Технология RF over Glass  Параллельные сети для «оптики в дом»  Гибридные сети и разбиение на кластеры  Технология RF over Glass  Параллельные сети для «оптики в дом» Система для построения любых аналоговых оптических сетей Система для построения любых аналоговых оптических сетей Обзор платформы Optopus Ключевые особенности Folie 3Christian Bell

4 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 4Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 4Christian Bell WISI Communications GmbH & Co. KG Обзор платформы Optopus Обзор системы © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 4Christian Bell WISI Communications GmbH & Co. KG

5 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 5Christian Bell WISI Communications GmbH & Co. KG 28.03.2015 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 5 Обзор платформы Optopus Общие особенности для вставных модулей  Быстрая инсталляция и ввод в действие при помощи системы быстрого определения и инициализации вставных модулей  Любой модуль может быть установлен в любой слот, что упрощает монтаж  Контрольные разъемы и LED индикаторы на передней панели облегчают обнаружение неисправностей  Пассивная задняя панель для активных модулей обеспечивают их быструю замену  Все оптические и РЧ разъемы расположены на задней панели  Пассивные оптические модули вставляются с задней стороны Пассивная задняя панель Слот для пассивных модулей

6 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 6Christian Bell WISI Communications GmbH & Co. KG 28.03.2015Folie 6 Обзор платформы Optopus Блоки питания и вентиляторы Блоки питания  220W блоки питания с высоким КПД (>92%), резервированные с «горячей заменой»  Версии 230V AC и - 48V DC с возможностью смешанной установки  Резервированные вентиляторы с «горячей заменой»  Расширенные возможности мониторинга блоков питания и вентиляторов Разъем питания Блок вентиляторов

7 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 7Christian Bell WISI Communications GmbH & Co. KG Обзор платформы Optopus Концепция управления  Удаленное и местное управление с использованием двух Ethernet портов  Связь через SNMP и HTTP (WEB интерфейс)  1000 BASE-X SFP интерфейс для подключения к оптическим линиям СПД  Ethernet порты для подключения внешних устройств (внешний опт. передатчик, мощный EDFA усилитель)  Быстрый опрос модулей  Настраиваемые тревоги (alarms) и предупреждения о выходе за допуск  Поддержка SNMP для интеграции в систему «зонтичного управления»  Статическая или DHCP установка IP параметров  Удаленное обновление ПО для всех модулей Webinterface / SNMP

8 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 8Christian Bell WISI Communications GmbH & Co. KG

9 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 9Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Общий вид Индикаторы состояния (например входная мощность «В норме», выход «В норме», усилитель работает нормально и т.д.) Индикатор обмена Мигает, если модуль обменивается информацией с модулем управления Переключатель контрольного выхода Если он есть, то переключает контрольный выход между различными входами/выходами Электрический/оптический контрольный выход Фиксатор модуля фиксирует модуль после установки Поднимаемая крышка дополнительная информация о составе модуля

10 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 10Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Вставные одиночные оптические передатчики  1310nm + широковещательный передатчик О-диапазона LX11  1550nm широковещательный передатчик LX15  DWDM узкополосный передатчик LX17  Частотный диапазон 10 … 1006 MHz  Настраиваемая и автоматическая (Automatic Level Control - ALC) установка OMI для оптимизации режима работы  Система предыскажений обеспечивает высокую линейность передатчиков  SBS компенсация обеспечивает работу линий передачи с высокой оптической мощностью  Компенсация дисперсии для DWDM (LX15/17)  Настраиваемый узкополосный вход (+/- 2 dB) (LX11/15)  Настройка длины волны DWDM в пределах 4-х каналов (LX17)  Контрольный выход на передней панели (-20dB)

11 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 11Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Вставные сдвоенные оптические передатчики  1310nm сдвоенный широковещательный передатчик LX12  Сдвоенный DWDM узкополосный передатчик LX18  Частотный диапазон 10 … 1006 MHz  Настраиваемая и автоматическая (Automatic Level Control - ALC) установка OMI для оптимизации режима работы  Система предыскажений обеспечивает высокую линейность передатчиков  SBS компенсация обеспечивает работу линий передачи с высокой оптической мощностью (LX18)  Компенсация дисперсии для DWDM (LX18)  Настраиваемый узкополосный вход (+/- 2 dB) (LX12)  Переключаемый контрольный выход на передней панели (-20dB)

12 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 12Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Вставные оптические приемники  Приемник обратного канала LX21  Счетверенный HFC приемник обратного канала LX22  Счетверенный RFoG приемник обратного канала LX23  Широкий диапазон рабочих уровней входного сигнала:  LX22: -17..0dBmLX23: -30..-10dBm  Приемник с низким уровнем шумов:  LX22: 2 pA/√Hz LX23: <1pA/√Hz  4 независимых приемника на модуль  4 настраиваемых RF выхода на 90 dBµV  Переключаемый контрольный выход на передней панели (-20dB)  Настраиваемый эквалайзер и аттенюатор (LX21)  Оптическая АРУ (ALC) для поддержания стабильного выходного RF уровня или ручная настройка (LX22)  Встроенный WDM фильтр для RFoG (1310/1610nm) (LX23)

13 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 13Christian Bell WISI Communications GmbH & Co. KG  LX30 оптический усилитель C-диапазона  Выходная мощность: max. 21 dBm  Настройка выходной мощности (-3dBm)  Широкий диапазон входных мощностей (-3 … 10 dBm) позволяет использовать его как бустерный или входной усилитель  Малый уровень шумов <5dB обеспечивает высокое качество сигналов  Электронная система регулировки обеспечивает работу в режиме постоянной выходной мощности (Automatic Power Control) или постоянного усиления (Automatic Gain Control)  Автоматическое отключение в случае пропадания входного сигнала  Крайне низкое энергопотребление  Светодиоды индикации состояния устройства, уровня входной мощности и работы лазера накачки  Контрольный оптический выход на передней панели (-20dB) Обзор модулей системы Optopus Вставные оптические усилители EDFA

14 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 14Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 14Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Внешний автономный оптический передатчик LX 10  Высококачественный оптический передатчик диапазона 1550nm с внешней модуляцией LX10  Может использоваться автономно или совместно с шасси LX50  Широкие возможности конфигурирования и оптимизации под различные задачи, от разветвленных FTTx сетей до оптических линий большой протяженности  Вариант с высокой мощностью, высокая спектральная чистота, низкий RIN. Доступны длины волн по ITU сетке.  Проверенная практикой система предыскажений RF сигналов с электронной компенсацией дисперсии  Система подавления SBS для создания оптических линий высокой мощности для FTTx  Опционально доступен вариант с расширенным диапазоном до 2.8 GHz (L-type)  Два резервированных блока питания (AC и/или DC) с «горячей заменой»  Вентиляторы с «горячей заменой»  Управление через SNMP, Telnet и Web GUI

15 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 15Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 15Christian Bell WISI Communications GmbH & Co. KG Обзор модулей системы Optopus Внешний автономный оптический усилитель EDFA (Erbium Doped Fiber Amplifier)  Высокоффективный EDFA усилитель в 19” 1U корпусе  Может использоваться автономно или совместно с шасси LX50  Суммарная выходная мощность от 14 до 27 dBm  Низкий коэффициент шума < 5 dB  Встроенный оптический сплиттер, до 4-х выходов на передней или до 10 на задней панели  Удобные оптические контрольные точки на передней панели для контроля входной и выходной оптической мощности  Два резервированных блока питания (AC и/или DC) с «горячей заменой»  Вентиляторы с «горячей заменой»  Доступны опции с постоянной оптической выходной мощностью, с постоянным усилением и повышенной равномерностью усиления LX35 – новое поколение, адаптированное под платформу Optopus

16 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 16Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 16Christian Bell WISI Communications GmbH & Co. KG  Высокоффективный EDFA усилитель в 19” 2U корпусе  Может использоваться автономно или совместно с шасси LX50  Суммарная выходная мощность от 30 до 35 dBm  Низкий коэффициент шума < 6 dB  Встроенный оптический сплиттер (до 64-х выходов) с разъемами SC/APC на передней или задней панели  Удобные оптические контрольные точки на передней панели для контроля входной и выходной оптической мощности  Два резервированных блока питания (AC и/или DC) с «горячей заменой»  Вентиляторы с «горячей заменой»  Доступен вариант с встроенным WDM фильтром для FTTx LX37 – новое поколение, адаптированное под платформу Optopus Обзор модулей системы Optopus Внешний автономный оптический усилитель EDFA (Erbium Doped Fiber Amplifier)

17 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 17Christian Bell WISI Communications GmbH & Co. KG

18 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 18Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 18Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus Структура гибридной сети 1310nm TX Пример структуры гибридной сети с обратным каналом на базе CWDM LX11S 1000 Коаксиальный кластер 4 LX22S 0431 Приемник обратного канала LD71S CWDM Мультиплексор Lx7xS Коаксиальный кластер 3 Коаксиальный кластер 2 Коаксиальный кластер 1 LRxx Fibernode LRxx Fibernode LRxx Fibernode LRxx Fibernode LD71S LD91S 1:4 Split  Пример сети с широковещательным передатчиком1310nm  1:4 отношение прямой/обратный каналы  Сегментация обратного канала с использованием CWDM CWDM Мультиплексор CWDM Мультиплексор

19 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 19Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus Разделение на кластеры в диапазоне O-Band © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 19Christian Bell WISI Communications GmbH & Co. KG

20 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 20Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 20Christian Bell WISI Communications GmbH & Co. KG LX15S 1000 Примеры применений Optopus Структура системы с делением в диапазоне O-Band LD70S O-Band TX O-Band Мультиплексор Пример конфигурации с делением 1:4 LX15S 1000 LX15S 1000 LX11S 1001 Кластер 1 Lx7x LRxx Опт.узел Кластер 2 Кластер 3 Кластер 4 LX22S 0431 LRxx Опт.узел LRxx Опт.узел LRxx Опт.узел Приемник обратного канала Lx7x O-Band Демультиплексор CWDM Мультиплексор LD71S CWDM Демультиплексор  Пример системы с передатчиками диапазона O-Band  Деление прямого канала 1:4  4:4 отношение прямой/обратный канал  CWDM сегментация обратного канала LD71S LD70S

21 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 21Christian Bell WISI Communications GmbH & Co. KG

22 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 22Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus «Оптика в дом» на базе параллельных сетей

23 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 23Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 23Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus Сеть по технологии xPON

24 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 24Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 24Christian Bell WISI Communications GmbH & Co. KG LX30S 1704 Примеры применений Optopus Конфигурация для параллельной сети LX15S 1000 LD902S LX30S 1704 256 Пользователей @ 20km 512 Пользователей @ 10km 1550nm TX1:2 сплиттер 4x17,5dBm EDFA Пример конфигурации для малой сети  256/512 пользователей в 3+1 RU  Используются 3 активных модуля: 1 Передатчик 2 Усилителя EDFA  До 20km с использованием передатчика с прямой модуляцией LD92S0102

25 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 25Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 25Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus Конфигурация для параллельной сети LX10F xxxx 4096 R-ONU @ 20km 8192 R-ONU @ 10km 1550nm ExMod TX 32x17dBm EDFA Пример конфигурации для крупной сети  Крупные сети с тысячами пользователей  Большие расстояния, использование передатчиков с внешней модуляцией  Линии передачи с резервированием  Встроенные в EDFA усилители WDM фильтры для волнового уплотнения LA17E 16xx LA17E 16xx LD91S 1:4 сплиттер LA17E 16xx LA17E 32xx

26 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 26Christian Bell WISI Communications GmbH & Co. KG

27 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 27Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 27Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus «Оптика в дом» по технологии RF over Glass CMTS 1:N PLC Сплиттер RFoG Приемники обратного канала Передатчик 1550nm Мощный EDFA...... Головная станция Узел RFoG DS 1550nm US 1310/1610nm Узел RFoG

28 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 28Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 28Christian Bell WISI Communications GmbH & Co. KG LX30S 1704 Примеры применений Optopus Конфигурация для технологии RFoG LX15S 1000 LD92S LX30S 1704 256 R-ONU @ 20km 512 R-ONU @ 10km 1550nm TX1:2 сплиттер 4x17,5dBm EDFA Счетверенный 1610nm приемник обратного канала LD92S0102  256 / 512 ONU в 3+1 RU  Используются 5 активных и 1 пассивный модуль  До 20km с использованием передатчика с прямой модуляцией LX30S 1704 LX23L 0461 Пример конфигурации для малой сети

29 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 29Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 29Christian Bell WISI Communications GmbH & Co. KG LD83 Примеры применений Optopus RFoG System Configuration LX15S 1000 LX30S 1704 LX30S 1704 LX30S 1704 LX23L 0461 512 R-ONU @ 20km 1024 R-ONU @ 10km 1550nm TX 16x17dBm EDFA LA17E 16xx Пример конфигурации для сети среднего размера Счетверенный 1610nm приемник обратного канала  512 / 1024 ONU  Используются 5 активных и 1 пассивный модуль  До 20km с использованием передатчика с прямой модуляцией

30 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 30Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 30Christian Bell WISI Communications GmbH & Co. KG Примеры применений Optopus Комбинация RFoG и PON

31 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 31Christian Bell WISI Communications GmbH & Co. KG

32 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 32Christian Bell WISI Communications GmbH & Co. KG © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 32Christian Bell WISI Communications GmbH & Co. KG Семейство продуктов Optopus Пассивные и вспомогательные модули  Пассивные оптические PLC сплиттеры серии LP90 для FTTx приложений в 1RU корпусе 1:8 сплиттер LP90 01081:16 сплиттер LP90 0116 1:32 сплиттер LP90 01321:64 сплиттер LP90 0164  Длина волны 1260-1650 nm  Вносимое затухание≤13,8 dB (1:16) / ≤ 17 dB (1:32) / ≤ 21 dB (01:64)  Изоляция≥ 55 dB  Обратное затухание≥ 55 dB  PDL (Polarization Dependence Loss)≤ 0.3 dB  Корпус1RU 19“ (483x201x43.5mm)  КоннекторыSC/APC  Рабочие температуры-40°C - +85°C  макс. оптическая мощность300 mW  макс. разность уровней портов≤ 1.2 dB

33 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 33Christian Bell WISI Communications GmbH & Co. KG  Органайзер для оптического волокна LP30  Удобное устройство для раскладки волокон  Корпус 1RU 19’’  Каркас для оптических модулей LP40  До 4 пассивных оптических модулей LD в габарите 19’’ 1RU  Возможна установка различных типов модулей, например WDM фильтров, сплиттеров и т.д.  Направляющие для оптического и коаксиального кабеля CB52  Пассивный модуль для фронтального/заднего подключения кабелей  Корпус 1RU 19’’ Семейство продуктов Optopus Пассивные и вспомогательные модули

34 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 34Christian Bell WISI Communications GmbH & Co. KG Семейство продуктов Optopus Пассивные оптические сплиттеры и мультиплексоры LD61 S 31551310 / 1550 nm WDM фильтр одиночный Module SC/APC LD61 S 5054RFoG + PON WDM фильтр одиночный Module SC/APC LD70 S M401O-Band 4-х канальный мультиплексор, вкл. Express-Port SC/APC LD70 S D104O-Band 4-х канальный демультиплексор, вкл. Express-Port SC/APC LD71 S 4753CWDM Mux/Demux 1470-1530 вкл. Express-Port SC/APC LD71 S 5561CWDM Mux/Demux 1550-1610 вкл. Express-Port SC/APC LD92 S 0102Сдвоенный 1:2 сплиттер 50:50 LD92 S 6473Сдвоенный 1:2 сплиттер 60:40 / 70:30 LD92 S 8291Сдвоенный 1:2 сплиттер 80:20 / 90:10 LD91 S 0104Одиночный 1:4 PLC сплиттер (1260-1650nm) Пассивные сплиттеры Мультиплексоры  Пассивные кассетные модули LDxx  max. 6 портов (SC/APC, E2000)  Одиночные или сдвоенные модули  Монтируются в шасси LX50 или LP40

35 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 35Christian Bell WISI Communications GmbH & Co. KG Спасибо за внимание!. Contact: info@wisi.de Tel.: +49 7233 66 0

36 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 36Christian Bell WISI Communications GmbH & Co. KG

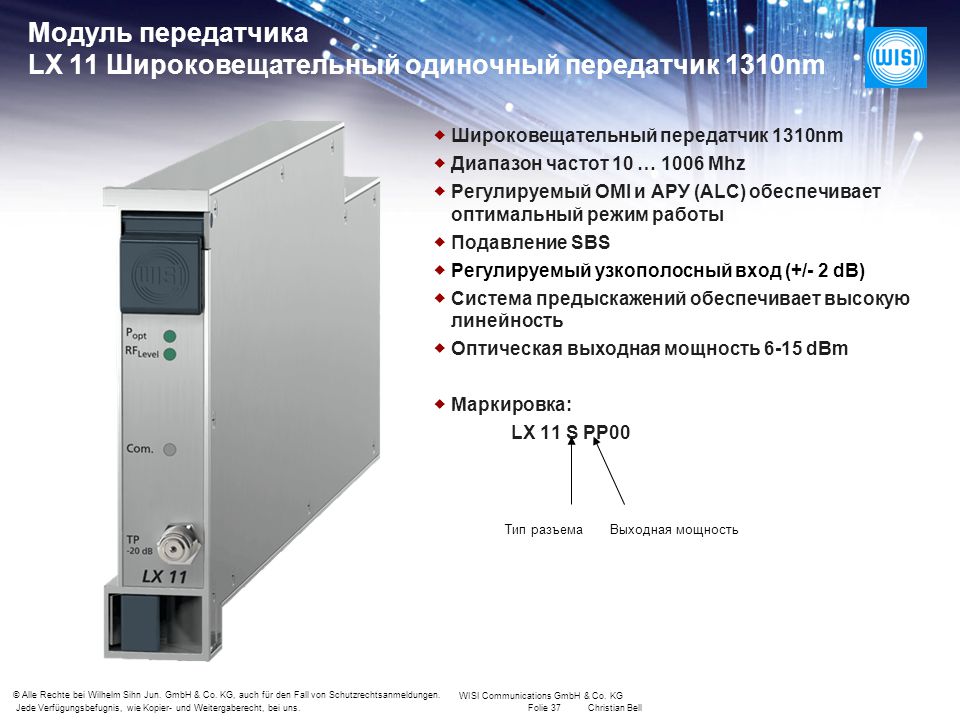

37 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 37Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 11 Широковещательный одиночный передатчик 1310nm  Широковещательный передатчик 1310nm  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Регулируемый узкополосный вход (+/- 2 dB)  Система предыскажений обеспечивает высокую линейность  Оптическая выходная мощность 6-15 dBm  Маркировка: LX 11 S PP00 Тип разъема Выходная мощность

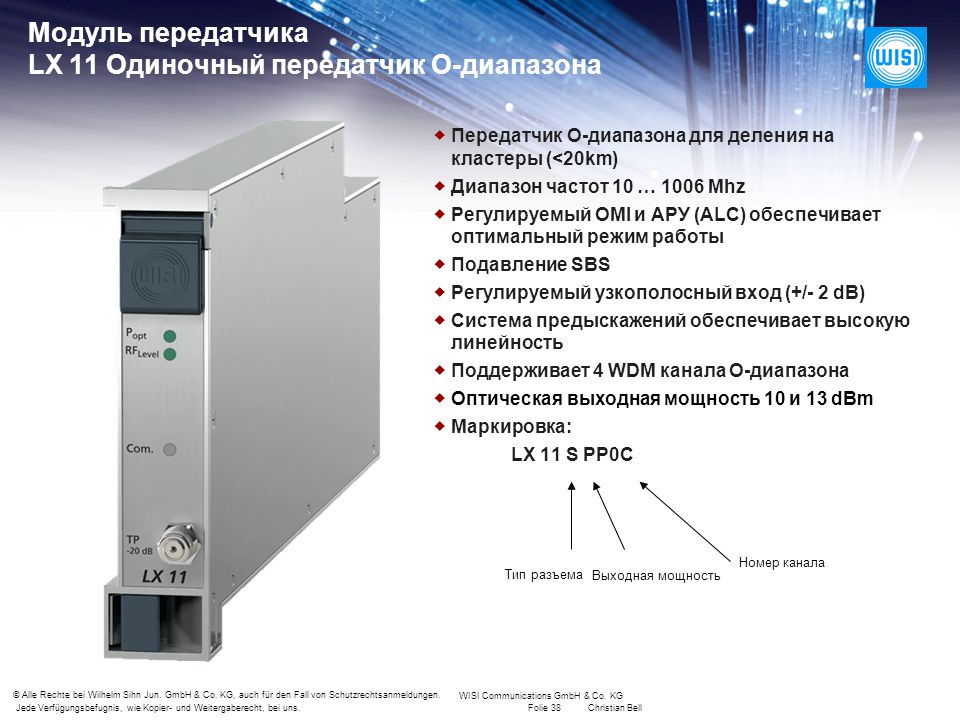

38 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 38Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 11 Одиночный передатчик O-диапазона  Передатчик O-диапазона для деления на кластеры (<20km)  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Регулируемый узкополосный вход (+/- 2 dB)  Система предыскажений обеспечивает высокую линейность  Поддерживает 4 WDM канала O-диапазона  Оптическая выходная мощность 10 и 13 dBm  Маркировка: LX 11 S PP0C Тип разъема Выходная мощность Номер канала

39 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 39Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 12 Сдвоенный широковещательный передатчик 1310nm  Компактный сдвоенный 1310nm передатчик  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Регулируемый узкополосный вход (+/- 2 dB)  Система предыскажений обеспечивает высокую линейность  Переключаемый контрольный выход  Оптическая выходная мощность 2x 3 - 6 dBm  Маркировка: LX12 S PP00 Тип разъема Выходная мощность

40 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 40Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 15 Одиночный передатчик с прямой модуляцией 1550nm  Передатчик с прямой модуляцией полного диапазона 1550nm  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Компенсация дисперсии  Электронная система предыскажений  Регулируемый узкополосный вход (+/- 2 dB)  Длина волны 1555 ± 0,5 nm или ITU Ch. 20-59  Оптическая выходная мощность 10 dBm  Маркировка: LX15 S PPCC Тип разъема Выходная мощность Длина волны

41 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 41Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 17 Перестраиваемый узкополосный одиночный передатчик  Узкополосный DWDM передатчик  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Компенсация дисперсии  Электронная система предыскажений  Настраивается в пределах 4-х длин волн по ITU DWDM-сетке  Сетка DWDM 100 GHz  Ch.20-23 / Ch.24-27 / Ch.28-31 / Ch.32-35  Ch.36-39 / Ch.40-43 / Ch.44-47 / Ch.48-51  Оптическая выходная мощность 10 dBm  Маркировка: LX17 S PPCC Тип разъема Выходная мощность Группа каналов (e.g AA = 20-23, JJ = 56-59)

42 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 42Christian Bell WISI Communications GmbH & Co. KG Модуль передатчика LX 18 Перестраиваемый узкополосный сдвоенный передатчик  Компактный сдвоенный узкополосный DWDM передатчик  Диапазон частот 10 … 1006 Mhz  Регулируемый OMI и АРУ (ALC) обеспечивает оптимальный режим работы  Подавление SBS  Компенсация дисперсии  Электронная система предыскажений  Настраивается в пределах 4-х длин волн по ITU DWDM-сетке  Сетка DWDM 100 GHz  Оптическая выходная мощность 2x 3-10 dBm  Маркировка: LX 18 S PPCD Тип разъема Выходная мощность Группа каналов (e.g AB = 20-23+24-27)

43 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 43Christian Bell WISI Communications GmbH & Co. KG Модуль приемника LX21 Приемник прямого канала  Оптический приемник прямого канала LX21  Система АРУ (optical ALC) для поддержания стабильного выходного уровня  Встроенный аттенюатор и эквалайзер  Длина волны1290– 1610 nm  опт. обратные потери> 40 dB  обратные потерипо выходу ≥ 18 dB (-1,5 dB / oct.)  Диапазон частот47– 1006 MHz  Оптический входной уровень -7.. +3 dBm  Макс. выходной уровень (ALC вкл, 5% OMI) 90 dBµV  Аттенюатор 0 – 15 dB (шаг настройки 0,5 dB)  Эквалайзер0 – 15 dB (шаг настройки 0,5 dB)  Неравномерность АЧХ ≤± 0,5 dB  Шумовой ток на входе ≤ 4,0 pA/√Hz  Искажения по CENELEC 42 Ch. @90 dBuV, гладкая АЧХ  CSO ≥ 70 dB, CTB ≥ 75 dB  Искажения по CENELEC 42 Ch. @93 dBuV, 9 dB наклон  CSO ≥ 70 dB, CTB ≥ 75 dB  RF контрольная точка -20 dB  Маркировка:LX21 S Тип разъема

44 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 44Christian Bell WISI Communications GmbH & Co. KG Модуль приемника LX 22 HFC Приемник обратного канала  Счетверенный оптический приемник обратного канала для HFC сети  Длина волны 1280-1630 nm  Диапазон частот 5…200 Mhz  Оптический входной уровень -17 dBm to +0 dBm  Шумы приемника 2 pA/√HZ  4 независимых приемника в корпусе  4 регулируемых RF выхода 90 dBµV (5% OMI)  1 переключаемая контрольная точка (-20 dB)  Режим работы с АРУ или ручным управлением  Маркировка: LX22 S II00 Тип разъема Количество входов

45 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 45Christian Bell WISI Communications GmbH & Co. KG Модуль приемника LX 23 RFoG Приемник обратного канала  Счетверенный оптический приемник обратного канала для RFoG сети  Диапазон входных сигналов от -30 dBm до -10 dBm  Малошумящий приемник <1pA/√Hz  4 независимых приемника в корпусе  4 RF выхода с уровнем 90 dBµV (15%OMI)  Переключаемая контрольная точка (-20 dB)  Встроенный WDM фильтр (1310/1610nm)  No passive backplate  Маркировка:  LX23 L II00 Тип разъема Количество входных портов

46 © Alle Rechte bei Wilhelm Sihn Jun. GmbH & Co. KG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Folie 46Christian Bell WISI Communications GmbH & Co. KG Модуль оптического усилителя LX 30 EDFA (Erbium Doped Fiber Amplifier) усилитель  Оптический усилитель C-диапазона  Настраиваемый выходной уровень, до 21 dBm, различное число выходов  Широкий диапазон входных уровней (-3 … 10 dBm) позволяет использовать его как выходной или входной усилитель  Очень низкое энергопотребление (<22W)  Коэффициент шума <5dB  Оптическая контрольная точка на фронтальной панели (-20dB)  Электронная система регулировки обеспечивающая или режим постоянной выходной мощности (Automatic Power Control) или режим постоянного усиления (Automatic Gain Control)  Автоматическое отключение в случае пропадания входного сигнала  Светодиоды индикации состояния устройства, уровня входной мощности и работы лазера накачки  Маркировка: LX30 S PPOO Тип разъема Выходная мощность Количество вых. портов
