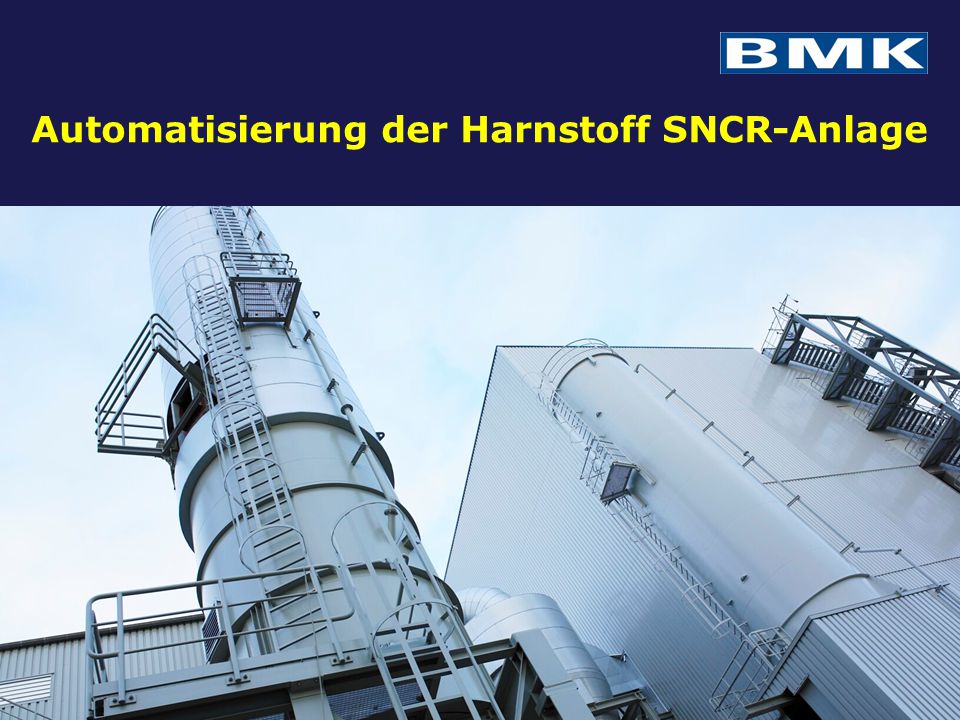

1 Automatisierung der Harnstoff SNCR-Anlage

2 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 2

3 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 3

4 Die Projektgruppe Ingo Nahrwold Teamleiter & Automatisierung BMK Lünen GmbH Lünen Betriebselektriker 4

5 Die Projektgruppe Jens Thiem Projektierung, Schaltschrankbau, Dokumentation Schäfer Elektro-Anlagen Dortmund Obermonteur 5

6 Die Projektgruppe Markus Glaser Automatisierung, Visualisierung Dokumentation Hella KGaA, Hueck & Co. Hamm Spezialist Kameratechnik Automatisierung 6

7 Die Projektgruppe Igor Gutjahr IT, Internetpräsenz, Schaltschrankbau UTC Aerospace Systems Lippstadt Elektroniker, Final Inspection 7

8 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 8

9 SNCR Verfahren Selektive nichtkatalytische Reduktion aus dem englischem selective non - catalytic reduction Ist ein Verfahren zur Rauchgasreinigung Ammonikwasser Harnstoff 9

10 SNCR Verfahren Rauchgasreinigung mit Ammoniakwasser Ammoniak (NH 3 ) wird als wässrige Lösung bei Temperaturen zwischen 900°C und 1000°C in mehreren Ebenen direkt in den Feuerraum eingedüst. Es reagiert dort mit Stickstoffmonoxid (NO) zu Stickstoff und Wasserdampf 10

11 SNCR Verfahren Reaktionsformel für Ammonik 4 NO + 4 NH 3 + O 2  4 N H 2 O Stickstoffmonoxid Ammoniak Sauerstoff Stickstoff Wasserdampf 11

12 SNCR Verfahren Rauchgasreinigung auf Basis von Harnstoff Statt Ammoniak kann auch Harnstoff (NH 2 CONH 2 ) eingedüst werden. Harnstofflösung ist einfacher und gefahrloser zu handhaben, da Sie nicht ätzend ist und unter Umgebungsbedingungen kein Ammoniak ausgast. Harnstoff reagiert in der Anwendung wie Ammoniak. Zusätzlich wird Kohlendioxid frei. 12

13 SNCR Verfahren Harnstoff Stickstoffmonoxid Sauerstoff Stickstoff Kohlendioxid Wasserdampf 13

14 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 14

15 Ist – Zustand mobile Testanlage für Harnstoffeindüsung 15

16 Ist – Zustand mobile Testanlage für Harnstoffeindüsung Schwebekörper Durchflussmessung 16

17 Ist – Zustand mobile Testanlage für Harnstoffeindüsung Schwebekörper Durchflussmessung Vor-Ort Druckanzeige 17

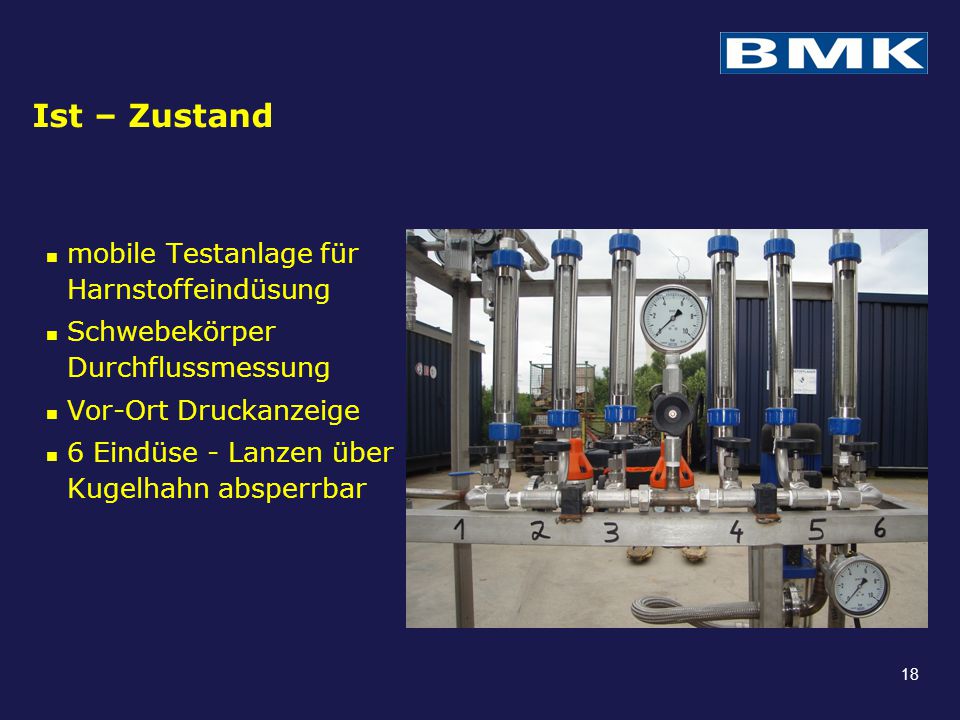

18 Ist – Zustand mobile Testanlage für Harnstoffeindüsung Schwebekörper Durchflussmessung Vor-Ort Druckanzeige 6 Eindüse - Lanzen über Kugelhahn absperrbar 18

19 Ist – Zustand mobile Testanlage für Harnstoffeindüsung Schwebekörper Durchflussmessung Vor-Ort Druckanzeige 6 Eindüse - Lanzen über Kugelhahn absperrbar Mengeneinstellung über Niederschraubventile 19

20 Ist – Zustand Keine Regelung auf Temperatur Keine Regelung auf NOx Keine Regelung auf Schlupf Keine Regelung auf Ebenen im Kessel Manuelle Einstellung der Harnstoffmenge notwendig Keine automatische Anwahl der Lanzen möglich Keine Visualisierung des Prozesswerte möglich 20

21 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 21

22 Soll – Zustand Durch Automatisierung soll die Anlage mittels stetiger Regelung selbsttätig entscheiden, welche Menge und an welcher Stelle Harnstoff zur Erreichung der optimalen NOx-Werte in das Rauchgas injiziert werden muss. Eine spätere Aufrüstung oder Optimierung der bestehenden Anlage soll hierbei berücksichtigt werden. automatische Regelung der Testanlage mittels SPS - Steuerung 1.Temperatur 2.NOx – Wert 3.Schlupf 4.Kesselebene 22

23 Soll – Zustand Die Anlage soll transportabel, plug&play-fähig, und leicht integrierbar und zu bedienen sein. Alle Prozesskennwerte werden direkt an der Anlage visualisiert, in einer späteren Ausbaustufe direkt im Leitstand. Nach Anschluss der Anlage an den Kessel kann die Umschaltung von der bestehenden SNCR-Anlage (Ammoniak) auf die Versuchsanlage (Harnstoff) vor Ort durch EINEN Knopfdruck erfolgen 23

24 Inhaltsverzeichnis Die Projektgruppe Das SNCR Verfahren Automation der SNCR - Testanlage für Harnstoff Ist – Zustand Soll – Zustand  Für den Umbau erforderliche Bauteile  Quellenangaben 24

25 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 25

26 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 26

27 Soll – Zustand Für den Umbau erforderliche Bauteile 27

28 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler oder Frequenzumrichter Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 28

29 Soll – Zustand Für den Umbau erforderliche Bauteile 29

30 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler oder Frequenzumrichter Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 30

31 Soll – Zustand Für den Umbau erforderliche Bauteile 31

32 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler oder Frequenzumrichter Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 32

33 Soll – Zustand Für den Umbau erforderliche Bauteile 33

34 Soll – Zustand Für den Umbau erforderliche Bauteile Stellungsregler oder Frequenzumrichter Steuerluftstation mit Druckminderer und Lufttrockner Durchflußmessung Druckmessumformer 2/2 Wege Absperrventil Betätigungsart elektrisch Speicher-Programmierbare-Steuerung SPS 34

35 Soll – Zustand Für den Umbau erforderliche Bauteile 35

36 Budget Das Budget zum Umbau der Test-Harnstoff-SNCR- Anlage ist mit € veranschlagt und wurde durch die Geschäftsführung der Biomassekraftwerk Lünen GmbH bereitgestellt. Eine Nachbudgetierung ist nicht vorgesehen. Von diesem Budget werden alle erforderlichen Bauteile, Materialien, Soft- sowie Hardware finanziert, die für die Ausführung dieses Technikerprojektes benötigt werden. 36

37 Vorläufige Materialkosten 37

38 Quellenangaben Eigene Bilder der SNCR – Anlage BMK Lünen GmbH Flowserve Steuerungs- & Regeltechnik ABB Messtechnik Krohne Messtechnik Bürkert GmbH & Co.KG Wikipedia 38

39 Vielen Dank für Ihre Aufmerksamkeit 39

40 Welche Fragen haben Sie? 40
